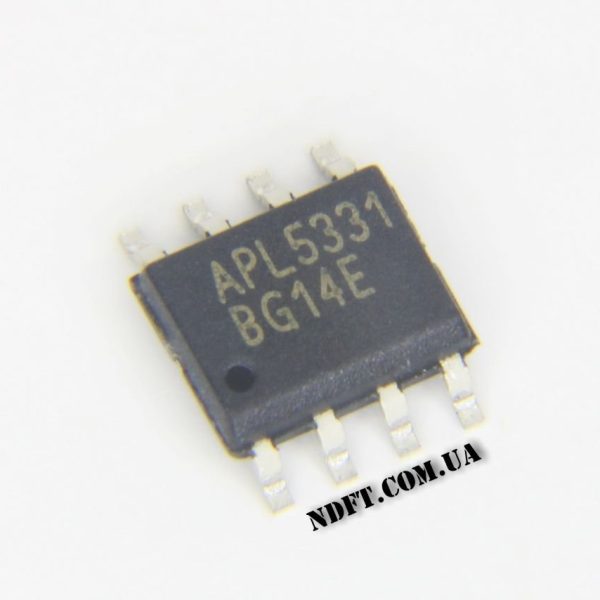

APL5331KC-TRG APL5331 SOP8 — Линейный регулятор

APL5331KC-TRG APL5331 линейный регулятор предназначен для обеспечения регулируемого напряжения с двунаправленным выходным током для напряжения окончания DDR-SDRAM. APL5331 объединяет два силовых транзистора с источником тока 3 А. Он также включает функции ограничения тока, отключения и останова в одном чипе. Токовая цепь ограничивает ток короткого замыкания. Термическое выключение на кристалле обеспечивает защиту от любой комбинации перегрузки, которая создавала бы чрезмерную температуру перехода. Выходное напряжение APL5331 отслеживает напряжение на выводе VREF. Разделитель резисторов, соединенный с выводами VIN, GND и VREF, используется для обеспечения половины напряжения VIN-вывода VREF. Кроме того, внешний керамический конденсатор и транзистор с открытым стоком, подключенные к выходу VREF, обеспечивают плавный пуск и останов управления соответственно. Вытягивание и удержание напряжения VREF до 0 В отключает выход. Выход APL5331 будет иметь высокий импеданс в состоянии отключения.
