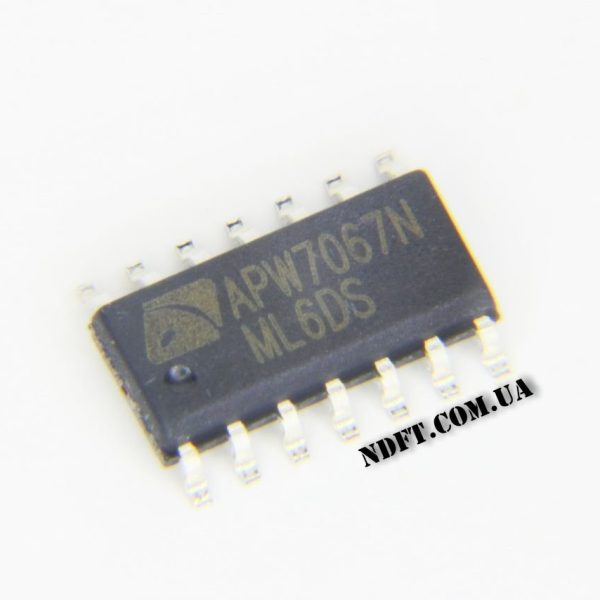

APW7067NKE-TRG APW7067N ANPEC SOP14 — ШИМ-контроллер

APW7067NKE-TRG APW7067N ANPEC SOP14 особенности:

• Два регулируемых напряжения:
  • синхронный понижающий преобразователь
  • линейный регулятор
• Требует один источник питания 12 В
• Отличное регулирование выходного напряжения
  • 0,8 В шаг регулировки
  • ± 1% отклонение от напряжения и температуры
• Интегрированный «мягкий старт» для ШИМ и линейных выходов
• Программируемый диапазон частот от 150 кГц до 1000 кГц
• Схема управления напряжением в режиме PWM и рабочий цикл до 89%
• Защита от пониженного напряжения для ШИМ и линейного выхода
• Защита от перегрузки по току на выходе
• Упаковка: SOP-14, QSOP-16 и QFN4x4-16
• Бессвинцовые и экологически чистые устройства (соответствует RoHS)

APW7067N объединяет ШИМ с «синхронным buck» и линейный контроллер, а также функции контроля и защиты в одном корпусе. Синхронный ШИМ-контроллер управляет двумя N-канальными МОП-транзисторами, которые обеспечивают одну контролируемую выходную мощность с защитой от пониженного напряжения и перегрузки по току. Линейный контроллер управляет внешним N-канальным МОП-транзистором с защитой от пониженного напряжения. APW7067N обеспечивает отличную регулировку изменения выходной нагрузки. Внутреннее эталонное напряжение с температурной компенсацией 0,8 В разработано с учетом требований устройств с низким выходным напряжением. Частота переключения регулируется от 150 кГц до 1000 кГц.
