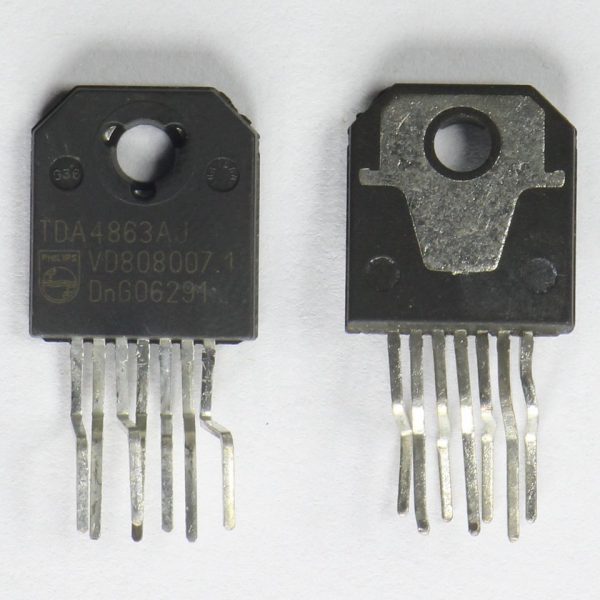

TDA4863 (TDA4863AJ) — Драйвер кадровой развертки

TDA4863J и TDA4863AJ являются усилителями развертки для использования в системах вертикального развертки для частоты кадров до 200 Гц. TDA4863J требует отдельного напряжения обратной связи, поэтому напряжения питания можно независимо регулировать, чтобы оптимизировать энергопотребление и время возврата. Для TDA4863AJ напряжение обратной связи будет возникать внутри путем удвоения напряжения питания и, следовательно, отдельное обратное напряжение питания не требуется. Обе схемы обеспечивают дифференциальные входные каскады и хорошо сочетаются с семейством контроллеров развертки монитора TDA485X.

Особенности TDA4863 (TDA4863AJ):

• Усилитель мощности с дифференциальными входами
• Выходной ток до 3 А (р-р)
• Высокая частота вертикальной развертки до 200 Гц
• Высокое линейное усиление пилообразного сигнала
• Генератор обратной связи:
  • TDA4863J: отдельное регулируемое обратное напряжение питания до 60 В
  • TDA4863AJ: внутреннее удвоенное напряжение питания (два напряжения питания только для выходов со связью постоянного тока)
