Микросхемы EEPROM для современных LCD-мониторов Samsung

Сегодня невозможно представить какое-либо электронное устройство,, в котором не использовалась бы электрически перепрограммируемая энергонезависимая память. Подобная память используется для самых различных целей, перечислять которые даже не имеет смысла. В практической деятельности каждого сервисного специалиста можно назвать целый ряд ситуаций, приводящих к необходимости работы с этой памятью. Каждому человеку связанному с электроникой, не надо объяснять, что такое шина I2C и чем являются микросхемы, на корпус которых нанесена маркировка типа 24С02, 24С08 и т.п. Тем не менее, даже для достаточно опытных специалистов, может оказываться неожиданностью маркировка типа A21SC или A81SC, встречающаяся на 8-контактных микросхемах, в изделиях, выпускаемой компанией Samsung.

Корпорацией Samsung выпускается огромное количество полупроводниковых электронных компонентов. Ею выпускаются не только специализированные электронные компоненты, не имеющие аналогов и рассчитанные на применение в изделиях Samsung, но и элементная база массового применения, выпускаемая десятком других производителей полупроводниковых компонентов. Но при выпуске стандартных микросхем Samsung зачастую игнорирует принятые во всем мире правила обозначения тех или иных типов микросхем. Что ж, у богатых свои причуды...

Именно такую ситуацию мы наблюдаем с микросхемами EEPROM с последовательным интерфейсом I2C. В то время, как подавляющее большинство производителей этих микросхем использует общепринятое обозначение в виде 24ххх (так называемые, микросхемы 24-ой серии), в Samsung решили разработать собственную систему маркировки данных микросхем, что вносит некоторую сумятицу в стройную систему обозначения микросхем EEPROM, и вызывает вопросы у сервисных специалистов.

Микросхемы, ставшие темой настоящего обзора, относятся к семейству S524A, выпускаемому Samsung для шины I2C. Серия S524A включает в себя целый ряд различных микросхем с различной емкостью, разными типами корпусов и разным набором функций защиты от записи. Микросхемы семейства S524A имеют емкость от 1 до 256 Кбит, но при этом их внутренняя организация стандартно является 8-разрядной. Другим словами, емкость микросхем находится в диапазоне от 128 байт до 32 Кбайт.

Все микросхемы этого семейства работоспособны при питающем напряжении от 1.8 до 5.5 Вольт. Микросхемы выпускаются в 8-контактных корпусах типа DIP, SOP, TSSOP. Разновидности микросхем семейства S524A представлены в табл.1. Надеемся, что вся информация, приведенная в данной таблице, понятна нашему читателю, однако дадим некоторые пояснение по типу защиты от записи.

Таблица 1. Основные параметры микросхем семейства S524

  Тип микросхемы Емкость (организация) Размер страницы буфера Тип защиты от

записи

Количество

циклов

чтения/записи


  S524A40X11 1 Кбит (128x8) 16 байт H/W 1 миллион
  S524A40X10 1 Кбит (128x8) 16 байт H/W, S/W 1 миллион
  S524A40X21 2 Кбит (256x8) 16 байт H/W 1 миллион
  S524A40X20 2 Кбит (256x8) 16 байт H/W, S/W 1 миллион
  S524A40X41 4 Кбит (512x8) 16 байт H/W 1 миллион
  S524A40X40 4 Кбит (512x8) 16 байт H/W, S/W 1 миллион
  S524A40XS1 8 Кбит (1024 s 8) 16 байт H/W 1 миллион
  S524A40X51 16 Кбит (2048x8) 16 байт H/W 1 миллион
  S524A40X91 32 Кбит (4096 х 8) 32 банта H/W 1 миллион
  S524A40XB1 64 Кбит (8192x8) 32 банта H/W 1 миллион
  S524A40XD1 128 Кбит (16384 s 8) 64 банта H/W 500 тысяч
  S524A40XF1 256 Кбит (32768 х 8) 64 байта H/W 500 тысяч



Для некоторых типов микросхем EEPROM может использоваться два типа зашиты от записи:

-  аппаратная зашита (Hardware Protect -H/W);

-  программная защита (Software Protect -S/W).

Аппаратная зашита позволяет обеспечить полную защиту от записи всего объема памяти - это и является важнейшей особенностью данного метода защиты. Аппаратная защита управляется состоянием сигнала WP (Write Protect) на конт.7 микросхемы, установка на этом контакте сигнала высокого уровня (подача на него питающего напряжения микросхемы - VCC) приводит к полному запрету операции записи в микросхему. Установка же на контакте WP низкого уровня (соединение этого контакта с «землей») приводит к разрешению функции записи. Следует отметить, что внутри микросхемы этот контакт «смещен на землю» с помощью внутреннего резистора, т.е. микросхема изначально (по умолчанию) разрешена для записи.

Программная зашита позволяет защитить от записи младшие 128 байт памяти (с адресами от 00h до 7Fh). Программная защита является однократной и постоянной, т.е. после ее активации; отменить защиту невозможно. Программная защита EEPROM активируется простой записью в специальный внутренний регистр (с двоичным адресом [0110]) любого значения. Другими словами, программная защита активируется самим фактом записи в этот регистр, а не тем, что туда записывается. Регистр программной защиты является регистром типа «только запись», т.е. узнать его содержимое невозможно.

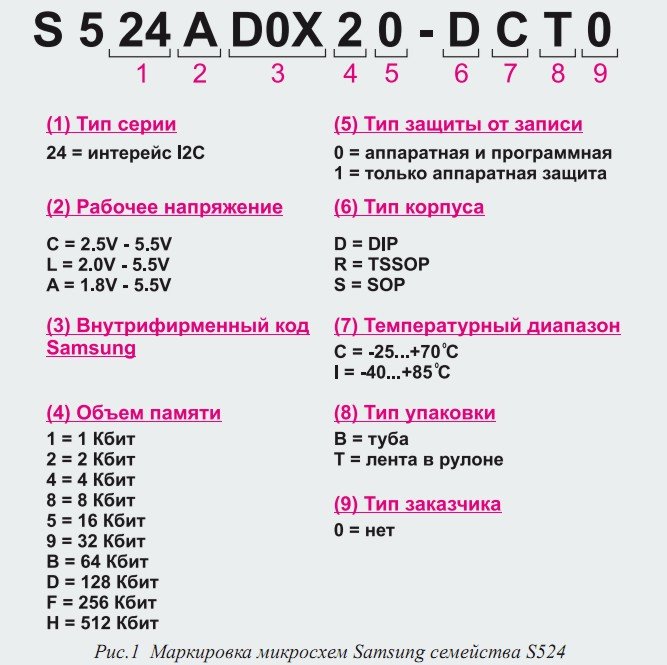

Теперь вернемся к таблице 1. В ней представлена полная маркировка микросхем семейства S524. Как же из этого длинного набора цифр и букв извлечь полезную информацию? Оказывается , это не сложно. Всю маркировку можно разбить на девять групп символов (рис.1), каждая из которых обозначает тот или иной параметр микросхемы. Значение каждой группы символов также указывается на рис.1.

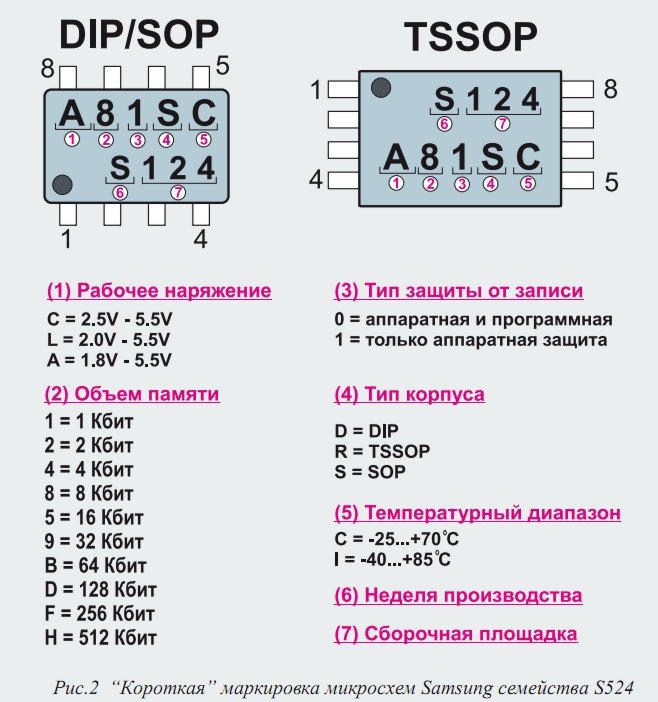

Теперь перейдем в практическую плоскость вопроса маркировки микросхем семейства S524. Микросхемы этого семейства достаточно компактны и разместить на их корпусе полностью всю, представленную выше маркировку, не представляется возможным. Поэтому в компании Samsung прибегают к короткой маркировке, состоящей, в основном, из пяти цифр и букв, которые дают полное представление о параметрах микросхемы. Кроме этих пяти символов, как это положено при маркировке микросхем, указывается еще дата производства и некоторые другие специфические данные производителя. Эта дополнительная информация, традиционно, представлена в виде дополнительной строки символов. В зависимости от типа корпуса, эта дополнительная информация указывается либо в нижней строке маркировки (корпуса типа DIP и SOP), либо в верхней строке (корпус типа TS-SOP). Эта короткая маркировка микросхем семейства S524 представлена на рис.2.

Таблица 2. Соответствие микросхем семейств S524 и 24ххх



Микросхемасемейства $524

Аналог серии 24ххх

A11SC

24x01

A21SC

24x02

A41SC

24x04

A81SC

24x08

A51SC

24x16



Как показывает практика. микросхемы Samsung семейства S524 достаточно сложно приобрести в розничной продаже электронных компонентов, особенно в провинциальных городах. Этот факт способен усложнить жизнь специалистов сервиса. Кроме того, приходится сталкиваться еще и с некоторыми проблемами при программировании микросхем семейства S524. Дело в том, что очень многими программаторами эти микросхемы, как бы, не поддерживаются, т.е. их нет в списке микросхем, с которыми может работать соответствующий программатор.

На самом же деле, все эти сложности не являются серьезной проблемой, т.к. микросхемам семейства S524 можно подобрать прямой аналог в распространенной серии 24ххх. Причем, соответствие будет полным. Б табл.2 мы отразили наиболее часто применяемые в периферийных устройствах микросхемы семейства S524 и соответствующие им полные аналогии из 24-ой серии.
