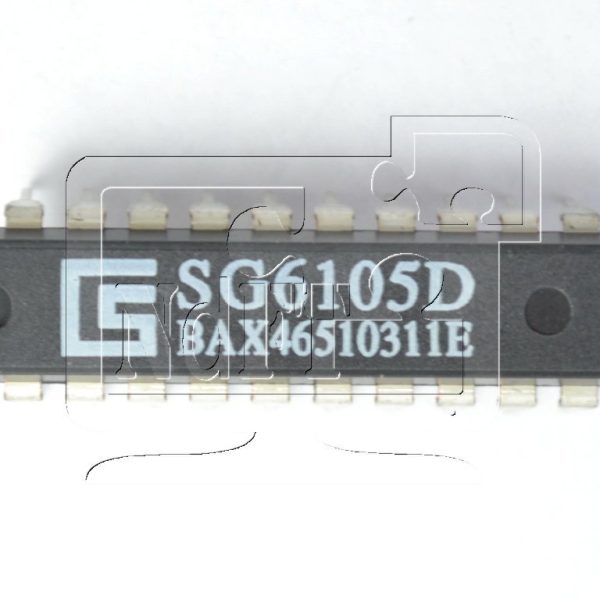

SG6105 — ШИМ контроллер

SG6105 характеристики:

• Полумост PC (или 494) супервайзер электропитания + два 431 + ШИМ
• Высокая степень интеграции, малое количество внешних компонентов
• Защита от перенапряжения для 3.3 В, 5 В и 12 В
• Защита от пониженного напряжения для 3.3 В, 5 В и 12 В
• Защита от пониженного напряжения для -12 В и/или -5 В
• Защита от перегрузки и от короткого замыкания
• Отключение при опасности
• Сигнал PG
• Задержка PSON и сигнала PG
• Удалённое управление функцией ВКЛ/ВЫКЛ
• Встроенный генератор на чипе и усилитель ошибки
• Два шунтовых регулятора 3.3 В и 5 В-Standby
• Запирающий PWM для переключения от цикла к циклу
• Push-pull схема PWM и мощные выходные ключи
• Мягкий пуск и максимальный 93%-й рабочий цикл

Применение SG6105:

• Переключение электропитания для компьютеров
• Контроллер SG6105 разработан для источников питания настольных PC.
• Он обеспечивает все функции, необходимые, чтобы контролировать и управлять источником электропитания.
• Управление ВКЛ/ВЫКЛ, мощная электрическая схема, защита от перенапряжения и от перегрузки.
• Обновленная электрическая схема осуществления выборки AC-сигнала обеспечивает достаточный сигнал предупреждения для PG.
• PWM предотвращает силовой трансформатор от насыщения и гарантирует самый быстрый отклик для защиты короткого замыкания, которые очень приводят напряжение для мощных транзисторов.
• Две внутренних TL431 обеспечивают устойчивое опорное напряжение 3.3 В и регулирование 5 В-Standby.
• Минимальное число внешних компонентов, SG6I05 включает все функции для двухтактной и/или полумостовой топологии, уменьшая издержки производства и пространство PCB, и увеличивая MTBF для электропитания.
