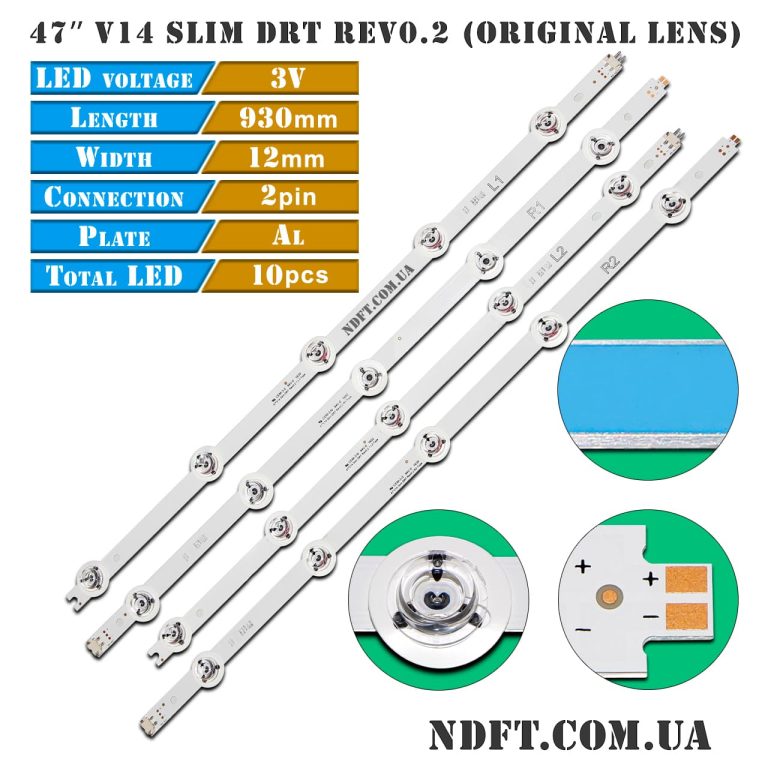

Комплект планок LED підсвітки 47″ V14 slim DRT REV0.2 (Original Lens) характеристики:

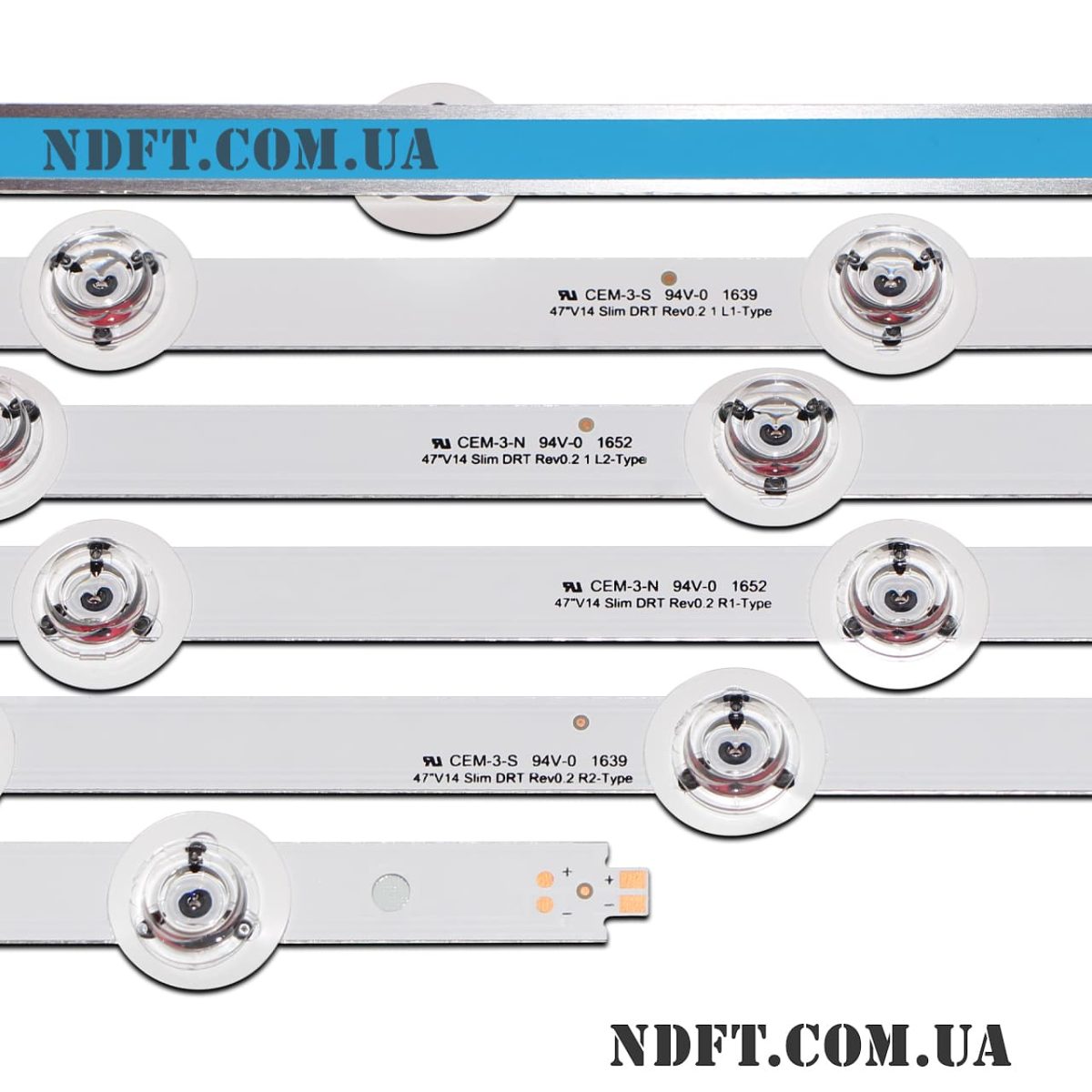

- Маркування:
- 47″ V14 slim DRT REV0.2 L1-Type (6916L-1812A) Original Lens
- 47″ V14 slim DRT REV0.2 L2-Type (6916L-1813A) Original Lens
- 47″ V14 slim DRT REV0.2 R1-Type (6916L-1811A) Original Lens
- 47″ V14 slim DRT REV0.2 R2-Type (6916L-1814A) Original Lens
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 30 В (10S1P)
- Кількість світлодіодів на кожній планці:
- L/R тип: 5 шт.
- L+R у зборі: 10 шт.
- Висота планки (підкладка + лінза): 8 мм
- Діагональ екрану: 47″
- Діаметр світлорозсіювача: 15 мм
- Довжина кожної планки:
- L1 тип: 458 мм
- R1 тип: 472 мм
- L2 тип: 440 мм
- R2 тип: 490 мм
- L+R у зборі: 930 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами отворів для кріплення:
- L1 R1 в сборе: 388-55-418 мм
- L2 R2 в сборе: 336-42-47-435 мм
- Відстань між центрами світлодіодів:
- L1 R1 в сборе: 99-95-95-95-96-95-95-95-92 мм
- L2 R2 в сборе: 92-95-95-95-96-95-95-95-99 мм
- Відстань між центром 1-го та останнього LED: 858 мм

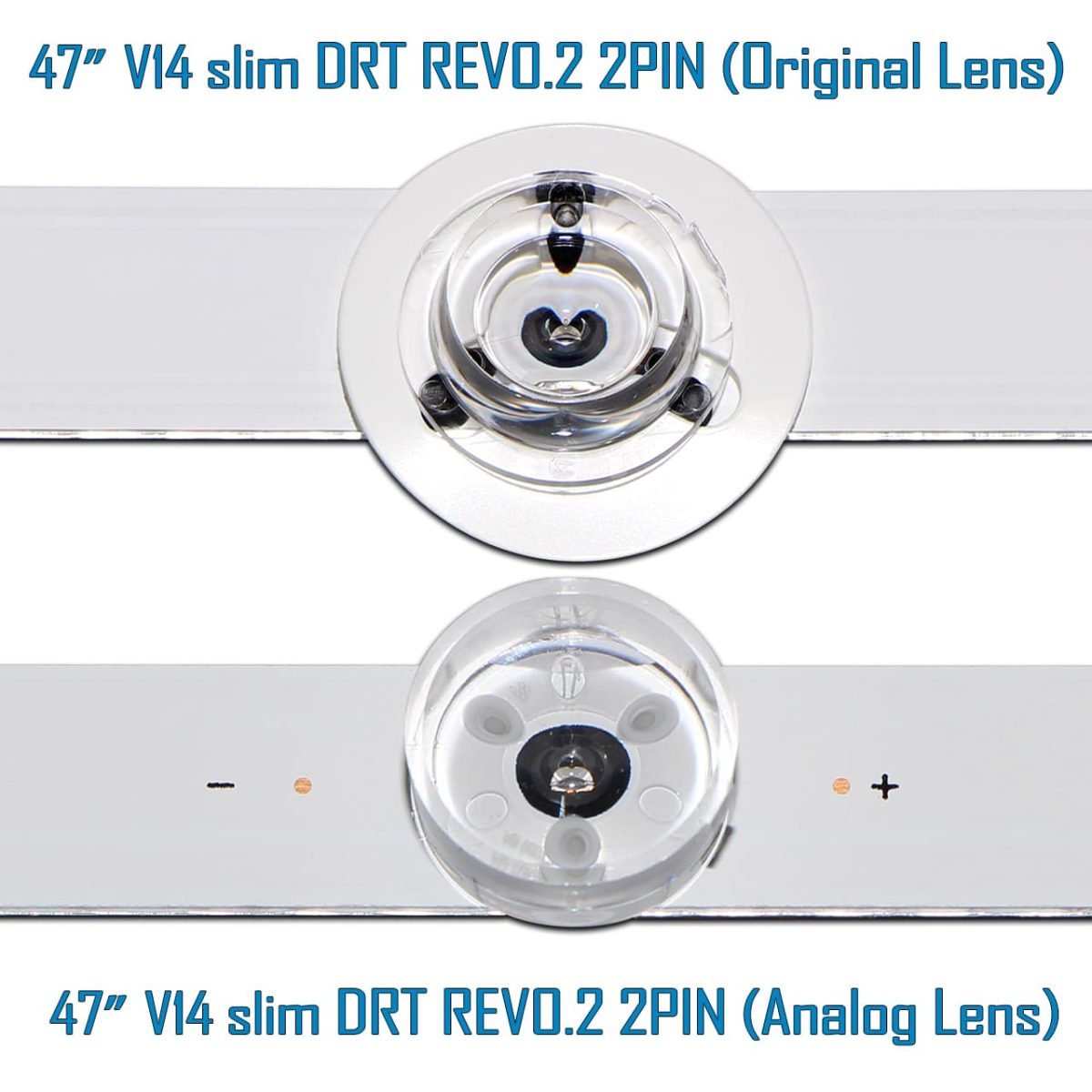

- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 12 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.

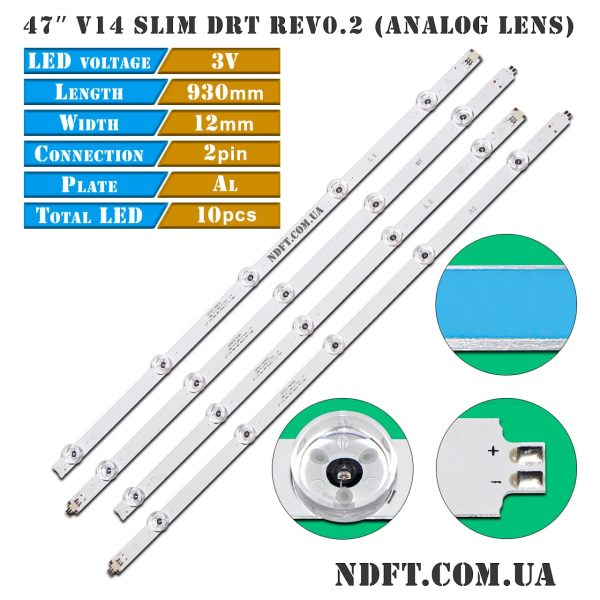

Аналоги 47″ V14 slim DRT REV0.2 (Original Lens):
- 47″ V14 slim DRT REV0.2 L1-Type (6916L-1812A) Analog Lens
- 47″ V14 slim DRT REV0.2 L2-Type (6916L-1813A) Analog Lens
- 47″ V14 slim DRT REV0.2 R1-Type (6916L-1811A) Analog Lens
- 47″ V14 slim DRT REV0.2 R2-Type (6916L-1814A) Analog Lens
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- LC470DUH-PGF1, LC470DUH-VG G1, LC470DUN-PGP1, LC470DUF-VG F1, LC470DUH(PG)(F1), LC470DUH-PGF2, LC470DUH-FGF1, LC470WUG-SCA1, LC470DUH(FG)(F1), LC470DUH(PG)(F2), LC470WUG(SC)(A1), LC470DUH PGF1 , LC470DUH PGF2 , , LC470DUH-PGF2 та інших.
Сумісність з моделями телевізорів діагоналлю 47″:
- LG: 47LB670V, 47LB671V, 47LB671V-ZF, 47LB674V, 47LB676V, 47LB678V, 47LB679V, 47LB700V, 47LB730V, 47LB731V, 47LB675V, 47LB680V, 47LB690V, 47LB6700, 47LB670T, 47LB672V, 47LB673V, 47LB677V, 47LB6800, 47LB6900, 47LB7000, 47LB7200, 47LB720V, 47LB7500, 47LB750T, 47CS56
- Panasonic: Viera TX-47ASF757, TX-47AS650E, TX-47AS740E, TX-47AS750E, TX-47ASR750, TX-47ASM651, TX-47ASW654, TX-47ASE650E, TX-47AS650B, TX-47ASW754
- Philips: 47PFH5609/88, 47PFT5609/60, 47PFT6309/60 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.

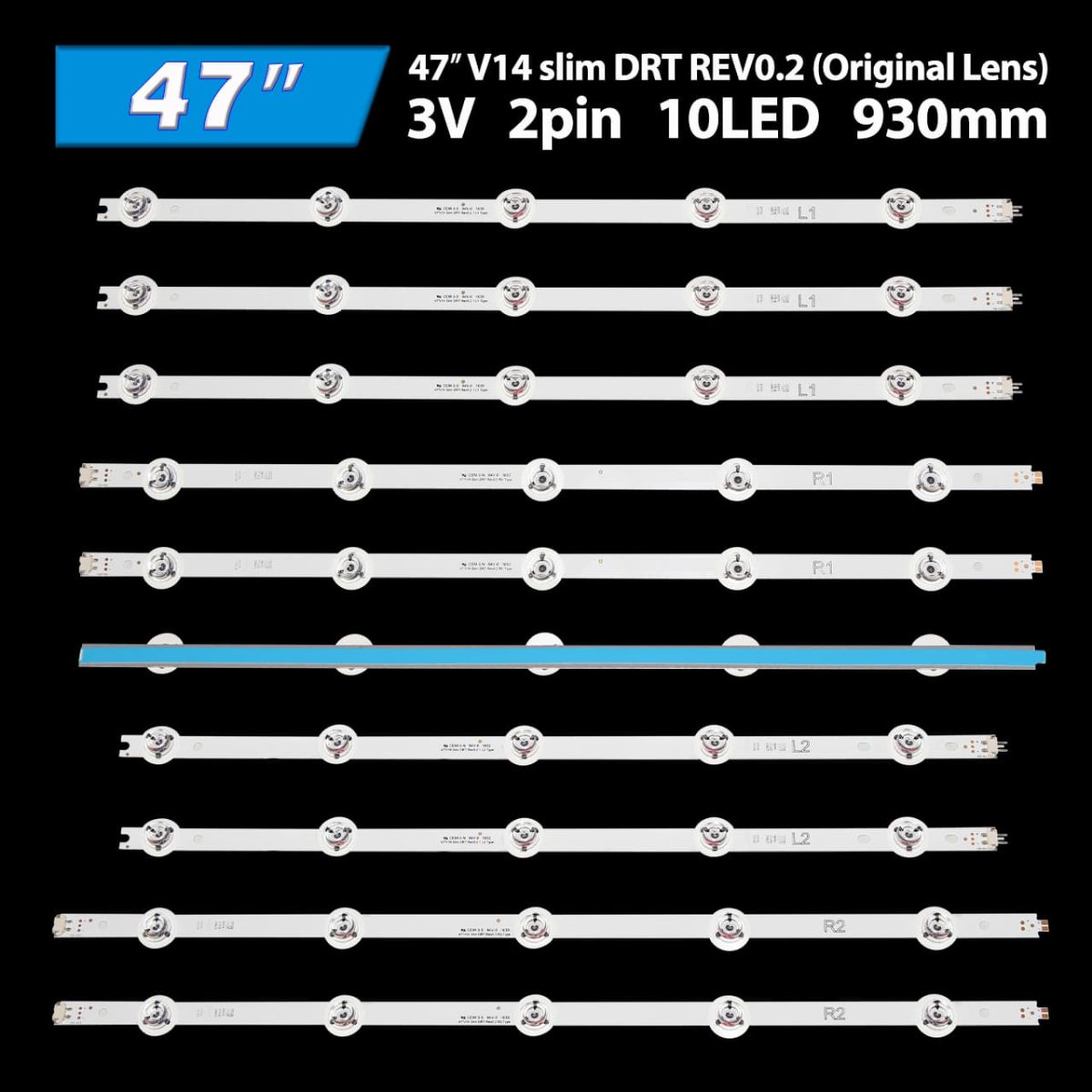

Повний комплект складається з 10-ти планок:
- 47″ V14 slim DRT REV0.2 L1-Type (6916L-1812A) Original Lens – 3 шт.
- 47″ V14 slim DRT REV0.2 L2-Type (6916L-1813A) Original Lens – 2 шт.
- 47″ V14 slim DRT REV0.2 R1-Type (6916L-1811A) Original Lens – 3 шт.
- 47″ V14 slim DRT REV0.2 R2-Type (6916L-1814A) Original Lens – 2 шт.
Ціна вказана за повний комплект з 10-ти світлодіодних планок.
