LED підсвітка TV 48″ 480DLED_Slim_A LEFT/RIGHT-TYPE Rev0.3 + 480DLED_Slim_B LEFT/RIGHT-TYPE Rev0.3 (480DLED-Slim-A + 480DLED-Slim-B) – ціна вказана за комплект з 12-ти світлодіодних планок.

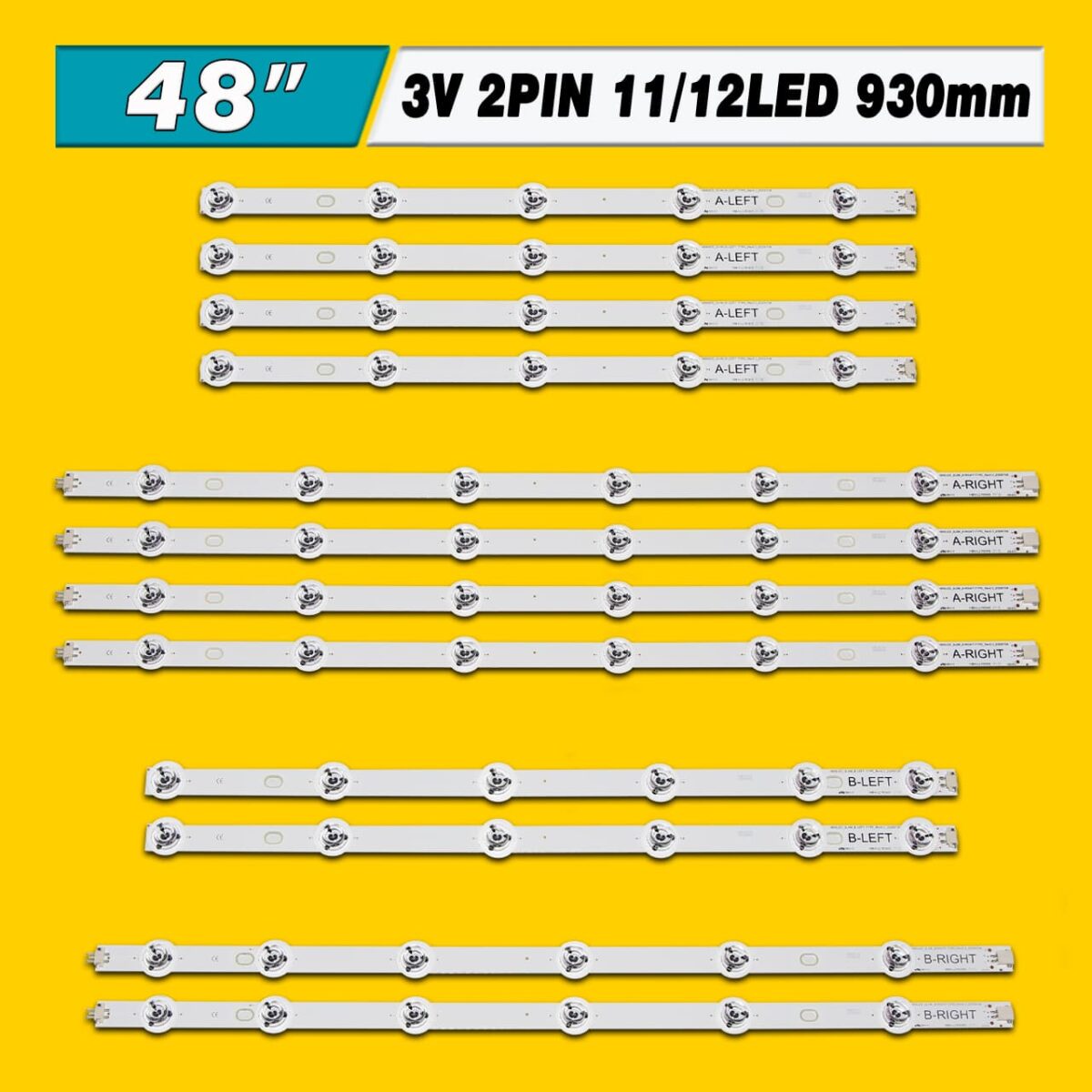

Повний комплект складається з 12-ти планок:
- 480DLED-Slim-A LEFT-TYPE Rev0.3 – 4 шт.
- 480DLED-Slim-A RIGHT-TYPE Rev0.3 – 4 шт.
- 480DLED-Slim-B LEFT-TYPE Rev0.3 – 2 шт.
- 480DLED-Slim-B RIGHT-TYPE Rev0.3 – 2 шт.

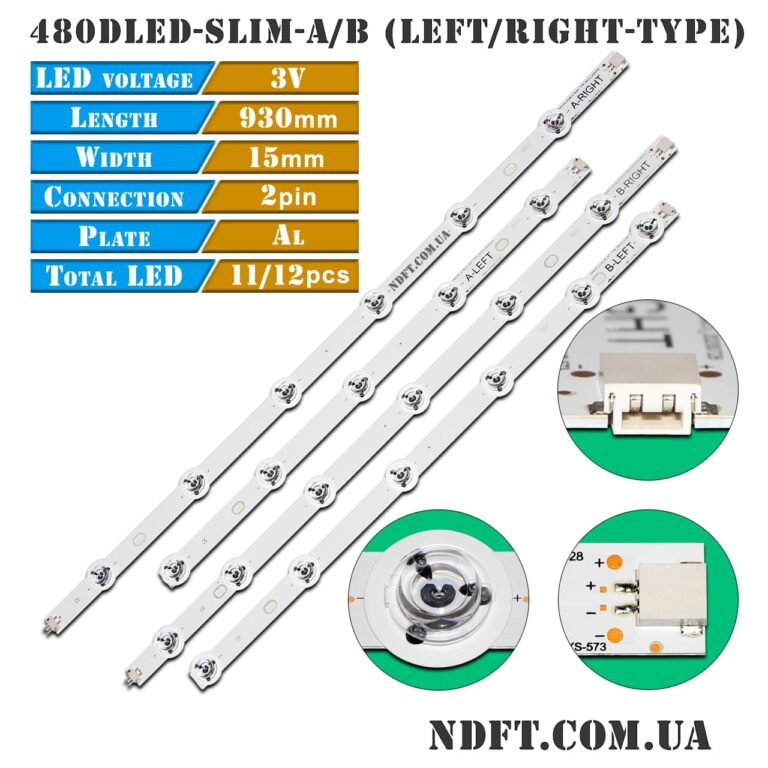

Комплект планок LED підсвітки 480DLED-Slim-A(L+R) + 480DLED-Slim-B(L+R) характеристики:
- Маркування:

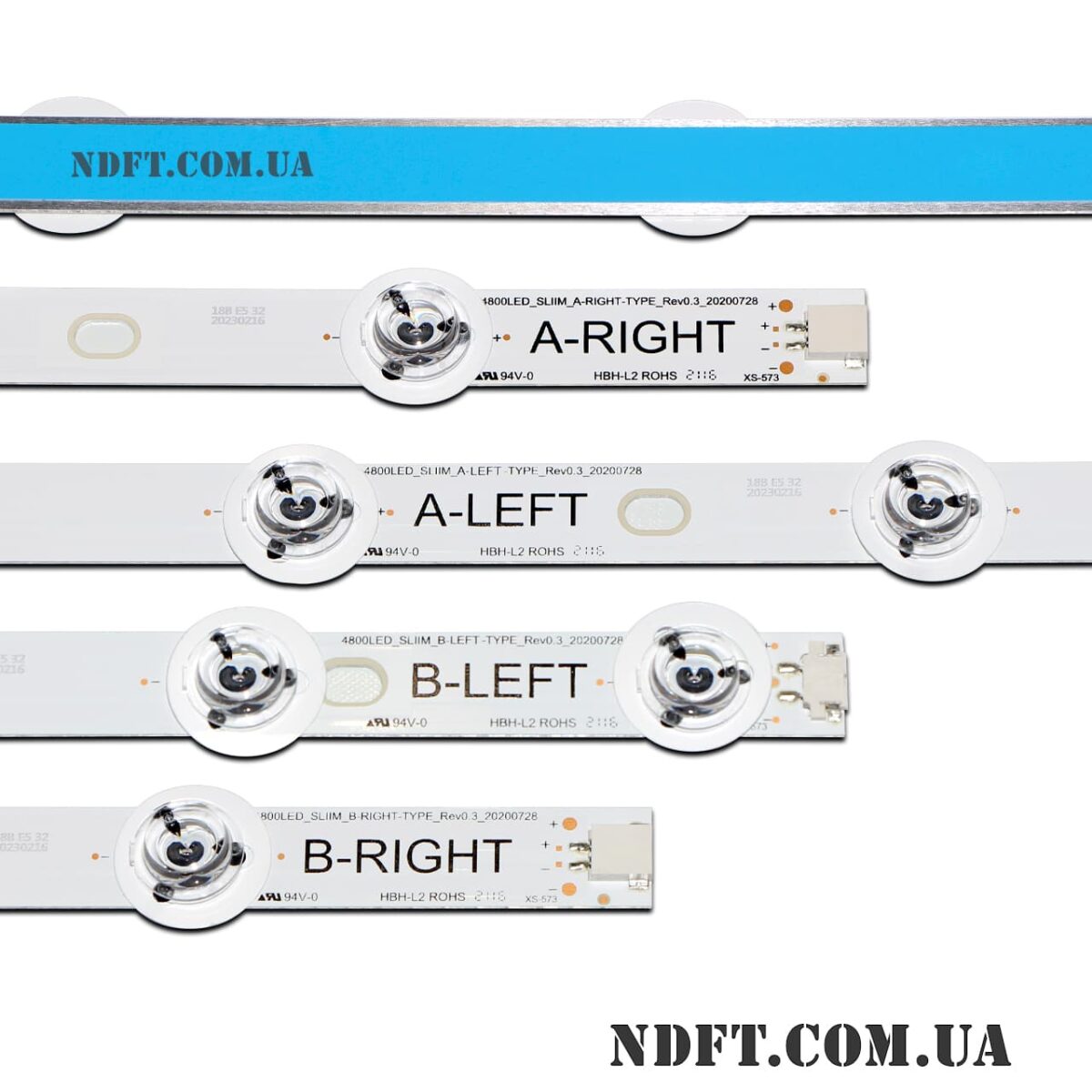

- 480DLED_Slim_A-LEFT-TYPE_Rev0.3_20200728
- 480DLED_Slim_A-RIGHT-TYPE_Rev0.3_20200728
- 480DLED_Slim_B-LEFT-TYPE_Rev0.3_20200728
- 480DLED_Slim_B-RIGHT-TYPE_Rev0.3_20200728
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки:
- A (L+R) в сборе: 33 В (11S1P)
- B (L+R) в сборе: 36 В (12S1P)
- Кількість світлодіодів на кожній планці:
- A-L тип: 5 шт.
- A-R, B-L, B-R тип: 6 шт.
- A (L+R) в сборе: 11 шт.
- B (L+R) в сборе: 12 шт.
- Висота планки (підкладка + лінза): 8 мм
- Діагональ екрану: 48″
- Діаметр світлорозсіювача: 15 мм
- Довжина кожної планки:
- A-L тип: 392 мм
- A-R тип: 538 мм
- B-L тип: 434 мм
- B-R тип: 496 мм
- A+B (L+R) у зборі: 930 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами отворів для кріплення:
- A (L+R) в сборе: 246-159-350 шт.
- B (L+R) в сборе: 299-147-305 шт.
- Відстань між центрами світлодіодів:
- A (L+R) в сборе: 89-82-84-86-88-88-86-84-82-89 шт.
- B (L+R) в сборе: 89-87-87-78-61-54-62-76-86-87-88 шт.
- Відстань між центром 1-го та останнього LED: 858 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 15 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги 480DLED-Slim-A(L+R) + 480DLED-Slim-B(L+R):
- 480DLED_Slim A_Left
- 480DLED_Slim B_Left
- 480DLED_Slim A_Right
- 480DLED_Slim B_Right
- 480DLED-SLIM-A-LEFT-TYPE-REV07
- 480DLED-SLIM-A-RIGHT-TYPE-REV07
- 480DLED-SLIM-B-LEFT-TYPE-REV07
- 480DLED-SLIM-B-RIGHT-TYPE-REV07
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- VES480QNSS-3D-U01, VES480QNSS-3D-U02, VES480QNSS-3D-U03, VES480UNDS-2D-N01, VES480QNSS та інших.
Сумісність з моделями телевізорів діагоналлю 48″:
- Finlux: FIN48ULTR
- Panasonic: TX-48CX350B, TX-48CX400E, TX-48CX400B, TX-48CXW404, TX-48S3653DB, TX-48U7653DB, TX-48U7653, TX-48CXU02, TX-48CXU03
- Techwood: 48AO2USB
- Toshiba: 48S3653DB, 48U7653DB
- Vestel: 48UA8900 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
