Данная подсветка встречается в двух модификациях с 6-вольтовыми светодиодами с разным типом подключения между собой и разным общим вольтажом планок: 48 В (8S1P) та 24 В (4S2P). В особом случае каждую из модификаций можно доработать под другой тип.
Повний комплект складається з трьох планок:
- MS-L3300 V2 6V/8S1P 48V – 3 шт.
Ціна вказана за повний комплект з трьох світлодіодних планок.
Можлива проклейка теплопровідного скотча за запитом.

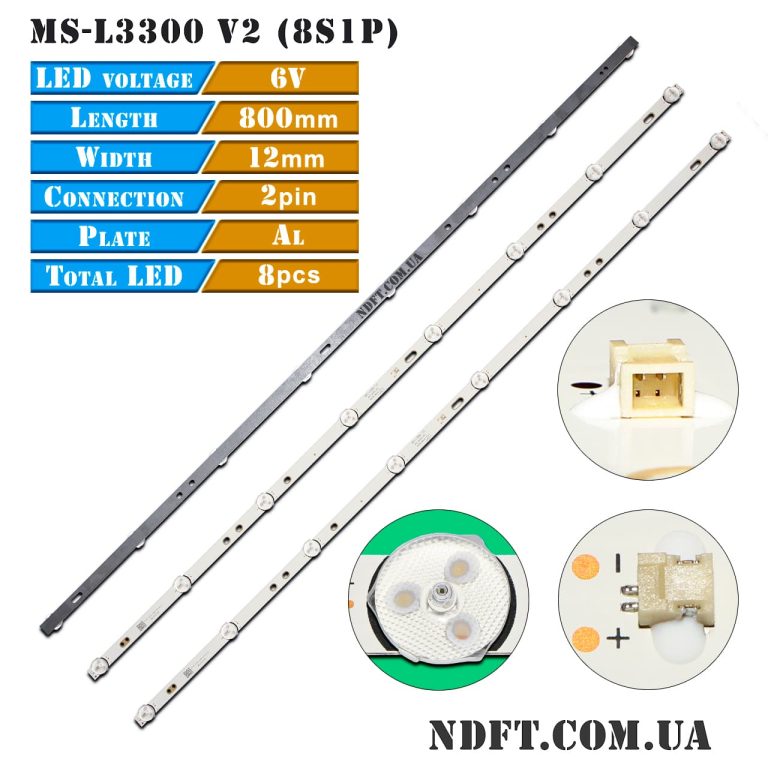

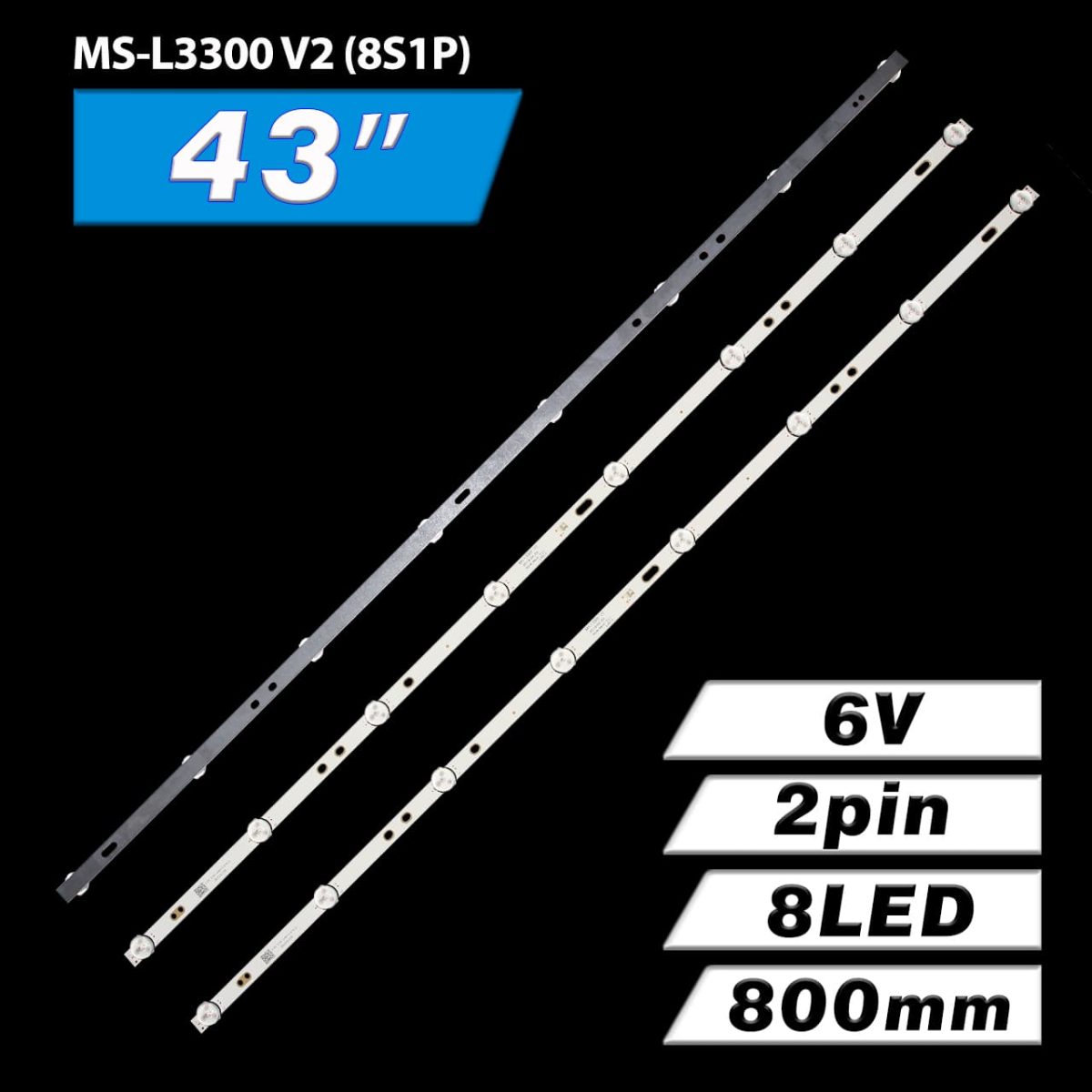

Комплект планок LED підсвітки MS-L3300 V2 6V/8S1P характеристики:
- Маркування:

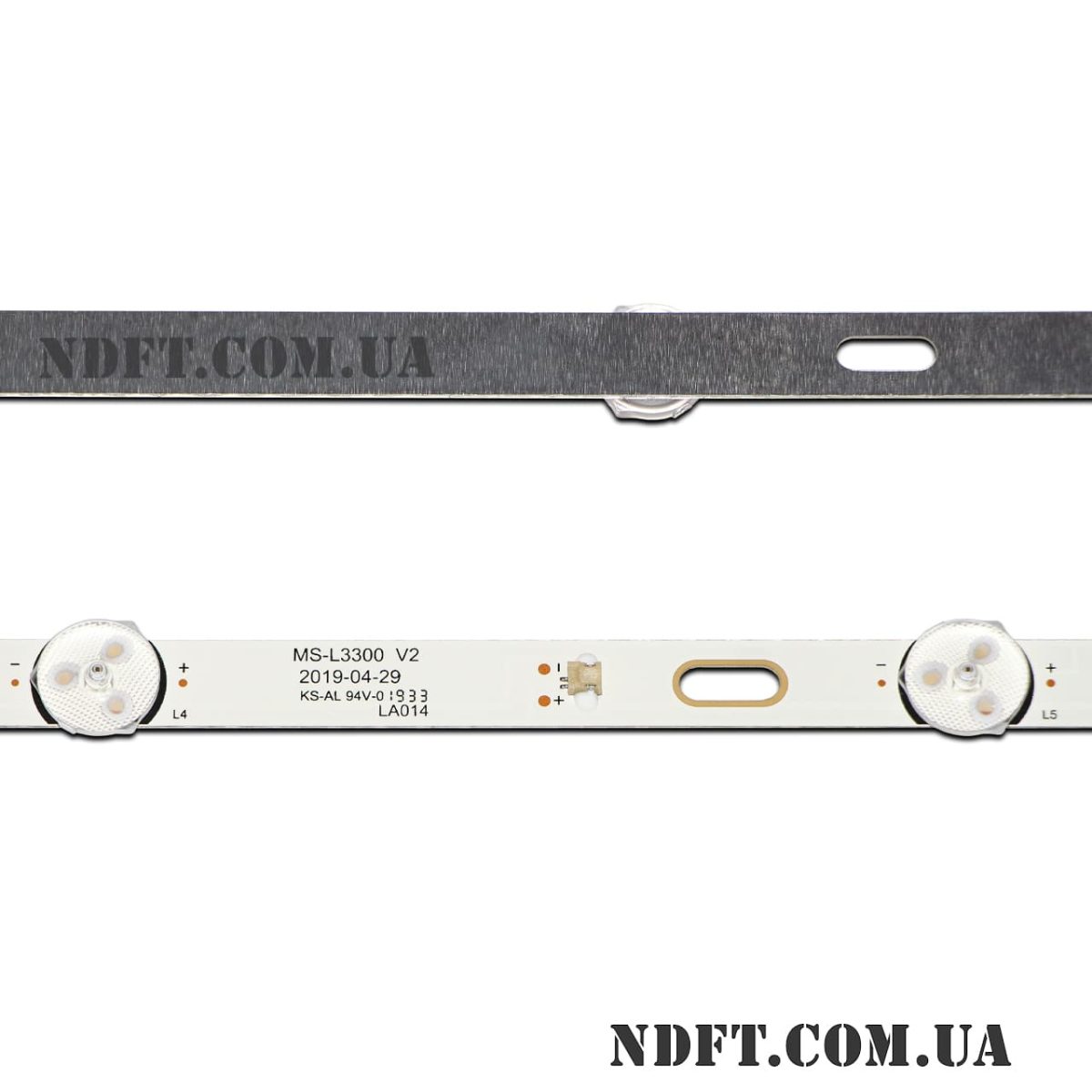

- MS-L3300 V2
- Робоча напруга одного світлодіода: 6 В
- Загальна напруга планки: 48 В (8S1P)
- Кількість світлодіодів на кожній планці: 8 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 43″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки: 800 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 7-135-17-63-160-174-17-138 мм
- Відстань між центрами світлодіодів: 113-110-109-109-109-110-113 мм
- Відстань між центром 1-го та останнього LED: 773 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 12 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги MS-L3300 V2:
- CX43D08-ZC52AG-02 4S2P 303CX430040 (з доопрацюванням)
- MS-L2392 V2 (крок LED: 113-110-108-108-108-110-113 мм)
- JL.D43042330-006AS-M
- SJ.CX.D4300402-3030ES-M 1.14.MD430052
- CX43D08-ZC62AG-03
- HL-00430A30-0402S-01
- HL-00430A30-0402S-06 A1
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- CX430DLEDM та інших.
Сумісність з моделями телевізорів діагоналлю 43″:
- Akino: PA-43TDSA
- Arielli: LED-4328T2
- Awox: U4300STR, AWX-10943ST
- BBK: 43LEM-1063/FTS2C, 43LEX-7169/FTS2C
- Blaupunkt: BN43U2042
- Caixun: EC43F3FN
- Delta: 43DLT110
- Dijitsu: DJTV43
- Digma: DM-LED43UQ30
- Fuego: 43EL610ANDT
- Holleberg: HTV-LED43FH, HTV-LED43FHD100T2
- IQ: LED4301SMT
- Kydos: K43NF22SD
- Polarline: 43PU11TC-SM
- Prestigio: PTV43SS04Y_CIS_ML, PTV43SN04Y_CIS_ML, PTV43SN04Y
- Redline: PS43
- Selecline: 43S1810
- Silver: IP-LE410983
- Skytech: SST-4350B, SST-4350C, SST-4340C
- Smart: MIDE4328
- Smarttech: LE4319, LE4319NUSA22
- StarWind: SW-LED43SA300, SW-LED43UA400
- Target: LE4319
- TDLex: LE-43F2S, LE-43Z1
- Telefox: 43TFH4300
- Telesystem: SOUND43
- Turbox: TXV-4354, TXV-4364
- Weston: WS-43ALT та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
- Даний тип планок від партії до партії може поставлятися у вигляді цілісних або складових частин для зручності транспортування.
