SiGe SE2593A20 (2593A20, LGA30) – Микросхема усилитель ВЧ (802.11n WLAN 2,4/5 ГГц)

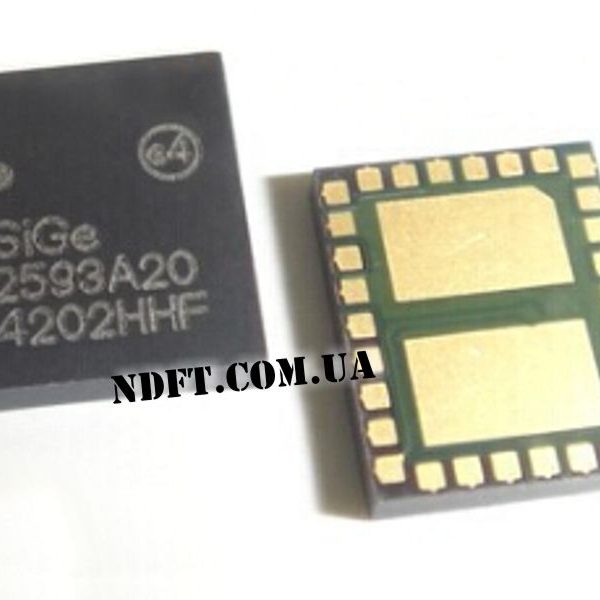

Skyworks SE2593A20 2593A20 LGA30 микросхема усилитель-ВЧ радиоусилителя Skyworks (SiGe Semiconductor) SE2593A20 2593A20 в корпусе LGA30 применяется для усиления высокочастотного сигнала в устройствах передачи данных гражданского назначения, она также является аналогом для замены SKYWORKS SE2593A20-R.

SE2593A20 — это полноценная беспроводная локальная сеть 802.11n RF. Имеет двухдиапазонный интерфейс беспроводной локальной сети 802.11n, интерфейсный модуль, обеспечивающий весь функционал, усилители мощности, МШУ, детектор мощности, переключатель T/R, диплексеры и связанные с ними сопоставления. SE2593A20 обеспечивает полную WLAN 2,4 ГГц и 5 ГГц, несколько входов, несколько выходов (MIMO) РЧ-решение от выхода трансивера к антеннам в компактном форм-факторе. Производитель: Skyworks
Корпус предназначен для максимизации производительности, обеспечивая низкими шумами усилитель, а также в состояние байпаса используется при высокой мощности принимаемого сигнала.
Разработанные для простоты использования, все РЧ-порты соответствуют 50 Ом для упрощения компоновки печатной платы и интерфейса с приемопередатчиком RFIC. SE2593A20 также включает в себя детектор мощности передатчика для каждого диапазона с 20 дБ динамического диапазона. Время нарастания/спада мощности составляет менее 0,5 мкс. В устройстве также предусмотрены полосовые фильтры для диапазонов a и b/g перед вводом каждого диапазона 2,4 ГГц и усилители мощности 5 ГГц соответственно.

Основные функции SE2593A20 (2593A20):

• Архитектура 1 тракт передачи и 1 тракт приема для использовать в качестве строительного блока MIMO
• Все РЧ-порты согласованы с сопротивлением 50 Ом
• Встроенный усилитель 2,4/5 ГГц, малошумящий усилитель 2,4/5 ГГц, TX фильтр, переключатели T/R и диплексеры
• Встроенный детектор мощности
• 19 дБм O/P Power, 802.11b, 11 Мбит, ACPR = 32 дБн
• 18 дБм при 3,0 % EVM, 802.11g, 54 Мбит
• 16 дБм при 3,0 % EVM, 802.11a, 54 Мбит
• Однополярное напряжение питания: 3,3 В ± 10 %
• Без свинца, без галогенов, соответствует требованиям RoHS, MSL3 корпус LGA с покрытием, 5 мм x 6 мм x 1,0 мм

Применение SE2593A20 (2593A20):

• 802.11n, решения MIMO
• Беспроводная локальная сеть IEEE802.11b DSSS
• Беспроводная сеть IEEE802.11g OFDM
• Беспроводная локальная сеть IEEE802.11a OFDM
• Точки доступа, PCMCIA, PC-карты
