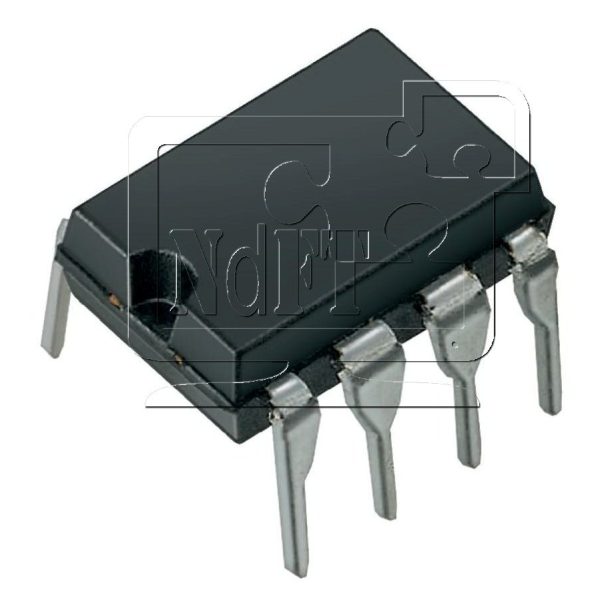

FAN7382 и FAN7382N монолитное устройство управления затвором со стороны высокого и низкого уровня, может управлять МОП-транзисторами и IGBT, которые работают до 600В. Высоковольтный процесс Fairchild и технология шумоподавления в синфазном режиме обеспечивают стабильную работу драйвера на стороне высокого уровня в условиях высокого уровня шума dv / dt. Усовершенствованная схема сдвига уровня обеспечивает работу драйвера верхнего борта до VS = -9,8 В (типично) для VBS = 15 В. Входной логический уровень совместим со стандартными логическими элементами серии TTL. Цепи UVLO для обоих каналов предотвращают неисправность, когда VCC или VBS ниже указанного порогового напряжения. Выходные драйверы обычно составляют источник / приемник 350 мА / 650 мА соответственно, что подходит для балластов люминесцентных ламп, драйверов сканирования PDP, органов управления двигателем и т. д.
Особливості FAN7382 FAN7382N:
- Плавающие каналы, предназначенные для работы с начальной загрузкой до 600 В
- Звичайне 350 мА/ 650 мА джерело струму для обох каналів
- Синфазна схема погашення шумів DV/DT
- Розширене допустиме негативне відхилення VS до -9,8 В для поширення сигналу при VCC = VBS = 15 В
- Діапазон харчування VCC і VBS від 10 до 20 В
- Функції UVLO для обох каналів
- TTL-сумісні порогові рівні вхідної логіки
- Затримка поширення нижче 50 нс
- Синфазних вихід в пристроях вхідного сигналу
Застосування FAN7382 FAN7382N:
- Драйвер сканування PDP
- Люмінесцентна лампа Баласт
- SMPS
- Драйвер двигуна
