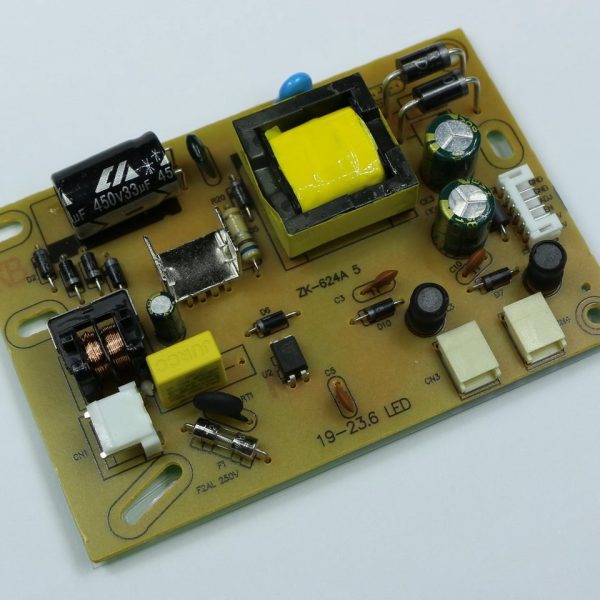

Плата универсального блока питания 12V 3A с драйвером LED предназначена для замены блока питания в мониторе при установке универсальной подсветки. На плате есть двухканальный драйвер LED, потому нет необходимости устанавливать отдельный драйвер универсальной LED подсветки.
Основные характеристики ZK-624A:
- Маркировка: ZK-624A, ZHIKE201810
- Входное напряжение: 100…240 В AC
- Выходное напряжение БП: 12 В
- Выходной ток БП: не более 3 А (суммарно)
- Выходное напряжение LED драйвера: 8…9,5 В
- Выходной ток LED драйвера: 2×0,6 А (1,2 А)
- Допустимые LED линейки: от 19 до 23″ (менее 19″ опционально см. ниже)
- Размеры: 104×70×18 мм
Регулировка яркости возможна только не инвертированным ШИМ сигналом, в этом случае его нужно подать на вход “EN”.
*Если необходимо подключить LED линейку меньшей длинны, то рекомендуем снизить ток драйвера, для этого необходимо выпаять резисторы R7 и R16.
Распиновка:
- GND – земля
- GND – земля
- ADJ – не используется
- EN – включение/яркость (высокий уровень)
- 12V – выход 12V
- 12V – выход 12V
Аналоги: JMX-001
