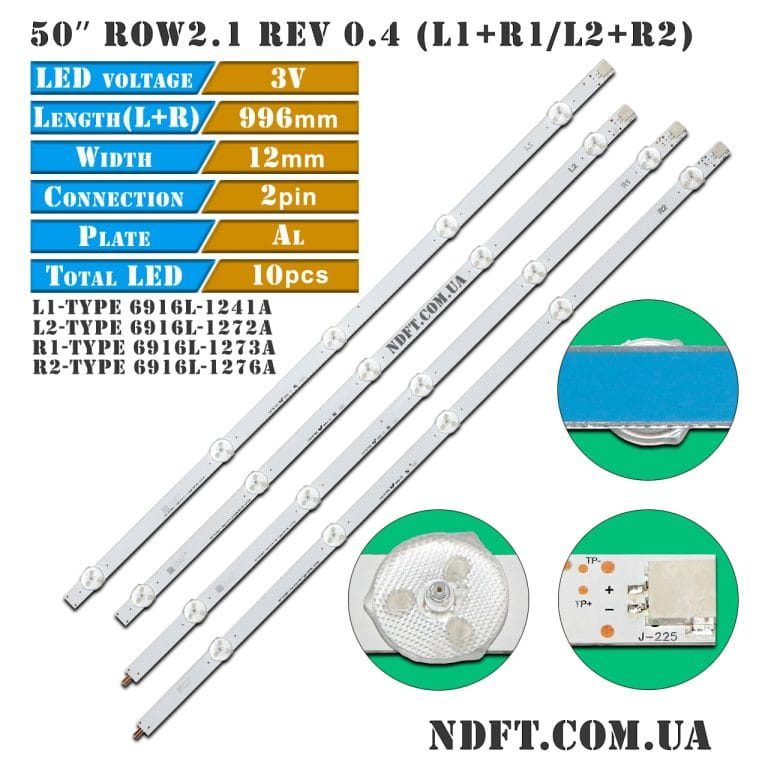

Комплект планок LED подсветки 50″ ROW2.1 Rev 0.4 (6916L-1241A, 6916L-1272A, 6916L-1273A, 6916L-1276A) характеристики:
- Маркировка:
- 50″ ROW2.1 Rev 0.4 1 L1-Type 6916L-1241A
- 50″ ROW2.1 Rev 0.4 1 L2-Type 6916L-1272A
- 50″ ROW2.1 Rev 0.4 1 R1-Type 6916L-1273A
- 50″ ROW2.1 Rev 0.4 1 R2-Type 6916L-1276A
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 30 В (10S1P)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 50″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L1 тип: 495 мм
- L2 тип: 468 мм
- R1 тип: 509 мм
- R2 тип: 536 мм
- L+R в сборе: 996 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- L/R тип: 5 шт.
- A B L+R в сборе: 10 шт.
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов:
- L1 R1 тип: 118-103-103-103-103-103-103-103-103 мм
- L2 R2 тип: 103-103-103-103-103-103-103-103-118 мм
- Расстояние между центром 1-го и последнего LED: 945 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 50″ ROW2.1 Rev 0.4 (6916L-1241A, 6916L-1272A, 6916L-1273A, 6916L-1276A):
- AGF78180301
- AGF78240901
- AGF78401201
- 6916L1241A, 6916L1272A, 6916L1273A, 6916L1276A
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LC500DUE(SF)(R1), LC500DUE(SF)(R2), LC500DUE-SFR2, LC500DUE-SFR1, LC500DUE-SFU2, LC500DUE-SFR3, LC500DUE-SFR4, LC500DUE-SFU3, LC500DUE-SFU4, LC500DUE-SFU3, LC500DUE-SFU4, LC500DUE-SFU1, LC500DUG-JFR1 и других.
Совместимость с моделями телевизоров LG диагональю 50″:
- LG: 50LA620A, 50LN575R, 50LN577S, 50LA620V-ZA, 50LN5100, 50LN5200, 50LN5700, 50LN5750, 50LN5758-ZE, 50LN5778-ZK, 50LA616V, 50LA621S, 50LA621V-ZD, 50LA6136-ZB, 50LA613S-ZB, 50LA6130-ZB, 50LA6134-ZB, 50LA613S-ZA, 50LA613V-ZA, 50LA613V-ZB, 50LA613V-ZF, 50LA613V-ZG, 50LA6150-ZB, 50LA6154-ZB, 50LA6156-ZB, 50LA615S-ZA, 50LA615S-ZB, 50LA615V-ZA, 50LA615V-ZB, 50LA615V-ZE, 50LA615V-ZF, 50LA616V-ZG, 50LA6200, 50LA6200-UA, 50LA6205-UA, 50LA6208, 50LA6208S, 50LA6208-ZA, 50LA620S, 50LA620S-ZA, 50LA620V, 50LA6218-ZD, 50LA621S-ZD, 50LA6230, 50LN5100-UB, 50LN5200-UB, 50LN5310-UB, 50LN540, 50LN5400-CA, 50LN5400-UA, 50LN5400-ZA, 50LN5403-ZA, 50LN5404-ZA, 50LN5405-ZA, 50LN5406-ZA, 50LN540B-ZA, 50LN540R-ZA, 50LN540S, 50LN540S-ZA, 50LN540U-ZA, 50LN540U-ZB, 50LN540V, 50LN540V-ZA, 50LN541U-ZB, 50LN541V-ZC, 50LN550V-ZD, 50LN5600-UI, 50LN5700-UA, 50LN5700-UH, 50LN5707-ZA, 50LN5708, 50LN5708-ZA, 50LN5708-ZE, 50LN570R-ZA, 50LN570S, 50LN570S-ZA, 50LN570S-ZE, 50LN570U-ZA, 50LN570V, 50LN570V-ZA, 50LN570V-ZE, 50LN5750-UH, 50LN5757-ZE, 50LN5758, 50LN575R-ZE, 50LN575S, 50LN575S-ZE, 50LN575U-ZE, 50LN575V-ZE, 50LN5778-ZK, 50LN577S-ZK, 50LN577V-ZK, 50LN578, 50LN5788, 50LN5788-ZE, 50LN578S, 50LN578S-ZE, 50LN578V, 50LN578V-ZE, 50LN6108-ZB, 50LN610S-ZB, 50LN610V-ZB, 50LN6138, 50LN6138-ZB, 50LN613S, 50LN613S-ZB, 50LN613V, 50LN613V-ZB, 50WL30MS-D
- Panasonic: TX-LR50B6, TX-L50BLW6, TX-L50B6B, TX-L50BL6E, TX-L50BL6B, TX-L50B6E, TH-L50B680CD
- Toshiba: 50L2353RK, 50L2300EV, 50L2333DG, 50L4300VE, 50L4353D, 50L1350UC, 50L3400U, 50L1350U, 50L2300U
- Vizio: E500I-A0 LATKNTBP, E500I-A0 LATKNTAP, E500I-A0 LAQKNTAP, E500I-A0 LAUKNTAN, E500I-A0 LAUKNTAP, E500I-A0 LATKORAP, E500D-A0 LATKORAP, E500D-A0 LAQKORA и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
Полный комплект состоит из 12-ти планок (по 3 шт. каждого вида):
- 50″ ROW2.1 Rev 0.4 1 L1-Type 6916L-1241A – 3 шт.
- 50″ ROW2.1 Rev 0.4 1 L2-Type 6916L-1272A – 3 шт.
- 50″ ROW2.1 Rev 0.4 1 R1-Type 6916L-1273A – 3 шт.
- 50″ ROW2.1 Rev 0.4 1 R2-Type 6916L-1276A – 3 шт.
Цена указана за полный комплект из 12-ти светодиодных планок.
