Штекер USB type-C с триггером PD необходим для получения на выходе напряжения 12 В из порта USB-С (female) зарядного устройства или повербанка. Триггер имитирует устройство для работы через порт USB-С по протоколу Quick Charge 3.0 или PD на заданное напряжение. Если порт USB-C не поддерживает необходимые протоколы, то триггер работать не будет, а напряжение на выходе будет равно входному напряжению по умолчанию 5 В.

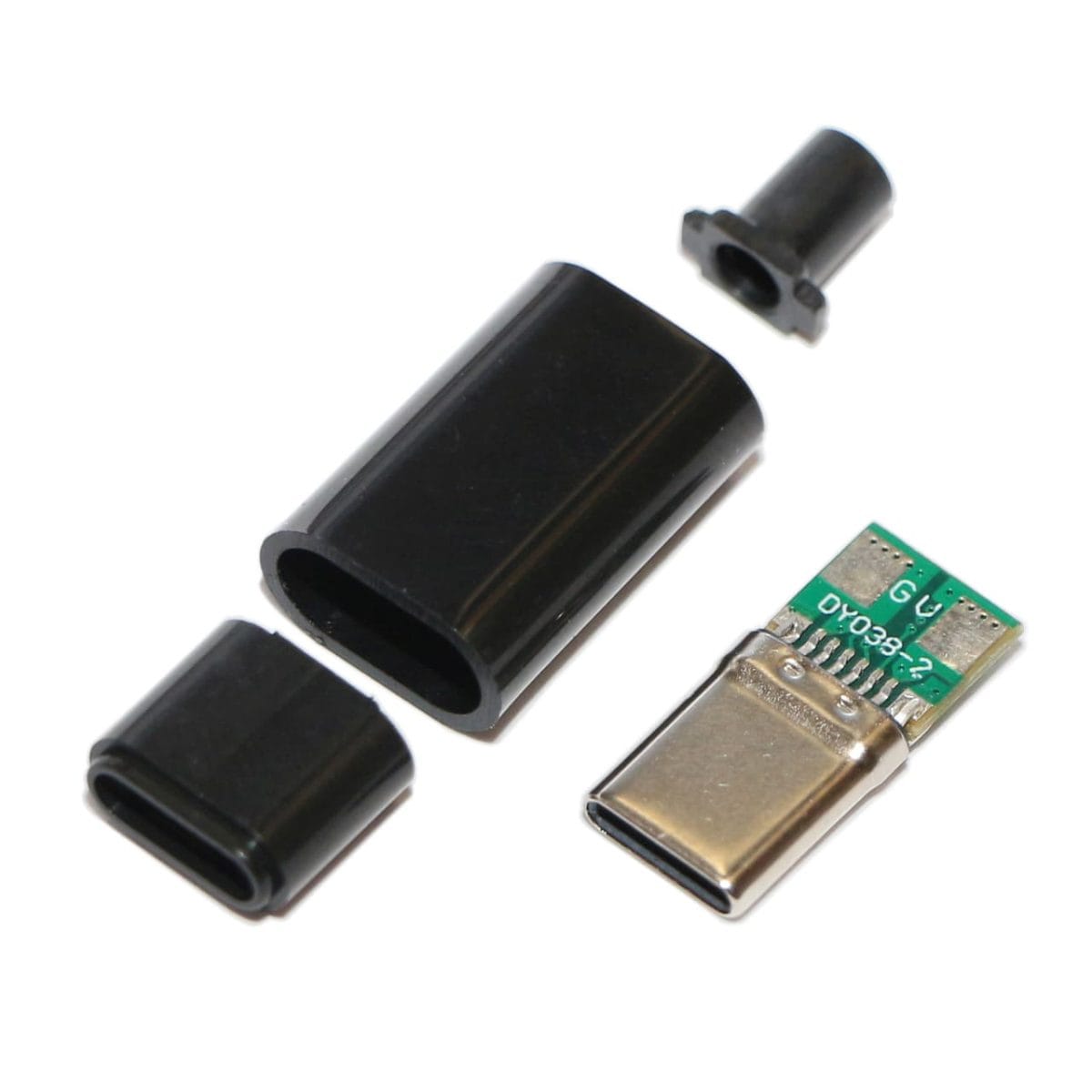

DY038-2 штекер состоит из платы управления и пластикового корпуса. Плата управления построена на контроллере HUSB238.
В комплекте присутствует пластиковый корпус для установки штекера под пайку двухжильного провода с внешним диаметром до 3,2 мм. Установка и фиксация штекера в корпус рассчитана на термоклей, например, который обычно используется в клеевых пистолетах и широко распространён. С помощью такого клея штекер будет надежно зафиксирован, и возможен повторный демонтаж после предварительного нагрева корпуса.
HUSB238 — это высокоинтегрированный контроллер USB Power Delivery (PD), выполняющий роль приемника с номинальной мощностью до 100 Вт. HUSB238 совместим с PD3.0 и Type-C V1.4.

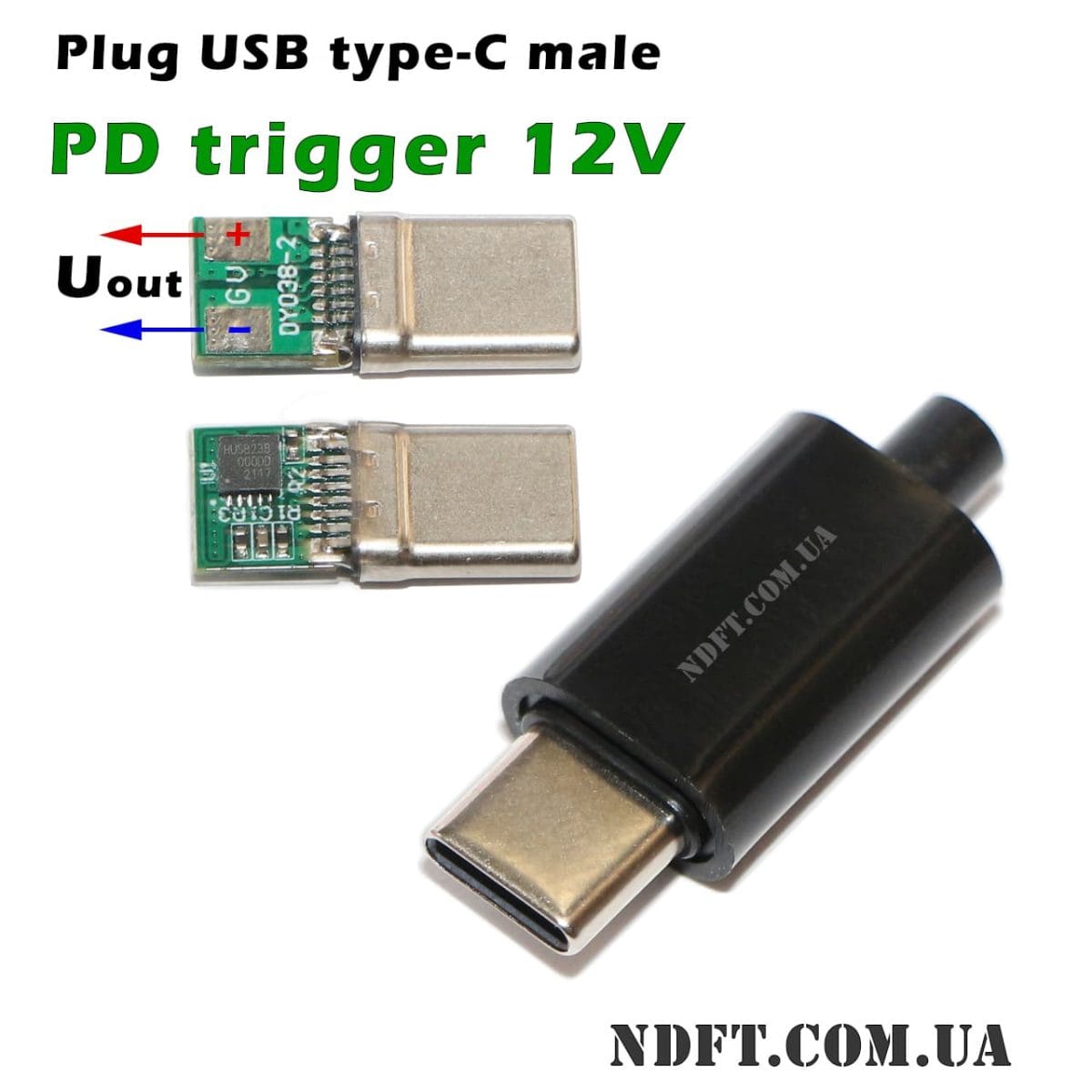

Данный штекер USB type-C (male/папа) с Power Delivery триггером на 12 В получил широкое распространение у радиолюбителей. Припаяв к нему два провода к клеммам «-G» и « V», рассчитанных на ток нагрузки и разъем под определенную нагрузку, делает его универсальным и востребованным устройством типа USBC-QC. Применяется чтобы питать различные устройства, например роутер или модем, светодиодные ленты, паяльники, нетбуки, мониторы, динамики, паяльники, мини-вентиляторы, а также другие устройства с таким же напряжением и разъемом для подключения.
Широко используются в паре с штекерами DC-jack 5.5×2.1mm или DC-jack 5.5×2.5mm.
Штекер USB type-C с триггером PD имеет преимущества над стандартными кабелями USB-DC:
- не имеет дополнительного преобразователя DC-DC, на котором происходит потеря энергии и КПД;
- прямая подача напряжения питания от источника питания к нагрузке;
- нет необходимости нагружать порт USB большими токами при повышенной мощности нагрузки;
- низкий нагрев корпуса при высоких нагрузках;
- выходные контактные площадки под пайку проводов для различных разъемов подключения нагрузки.
ВНИМАНИЕ:
- максимальный выходной ток и мощность на выходе зависят от самого источника питания;
- мощность нагрузки не должна превышать максимальную выходную мощность на разъеме блока питания или повербанка;
- ток нагрузки не должен превышать максимальный ток, допустимый сечением проводников кабеля;
- для получения напряжения 12 В на выходе триггера порт USB-С источника питания обязательно должен поддерживать протоколы быстрой зарядки версии QC3.0 и выше или PD3.0.
Характеристики штекера USB type-C Power Delivery trigger 12V:
- Тип устройства: PD триггер на 12 В
- Маркировка: DY038-2
- Контроллер: HUSB238
- Напряжение PD на выходе штекера: 12 В
- Максимальный рабочий ток: 5 А
- Максимальная рабочая мощность: 60 Вт
- Входной разъем штекера: USB type-C (male/папа)
- Выходной разъем штекера: 2pin
- Материал корпуса: пластик
- Цвет корпуса: черный

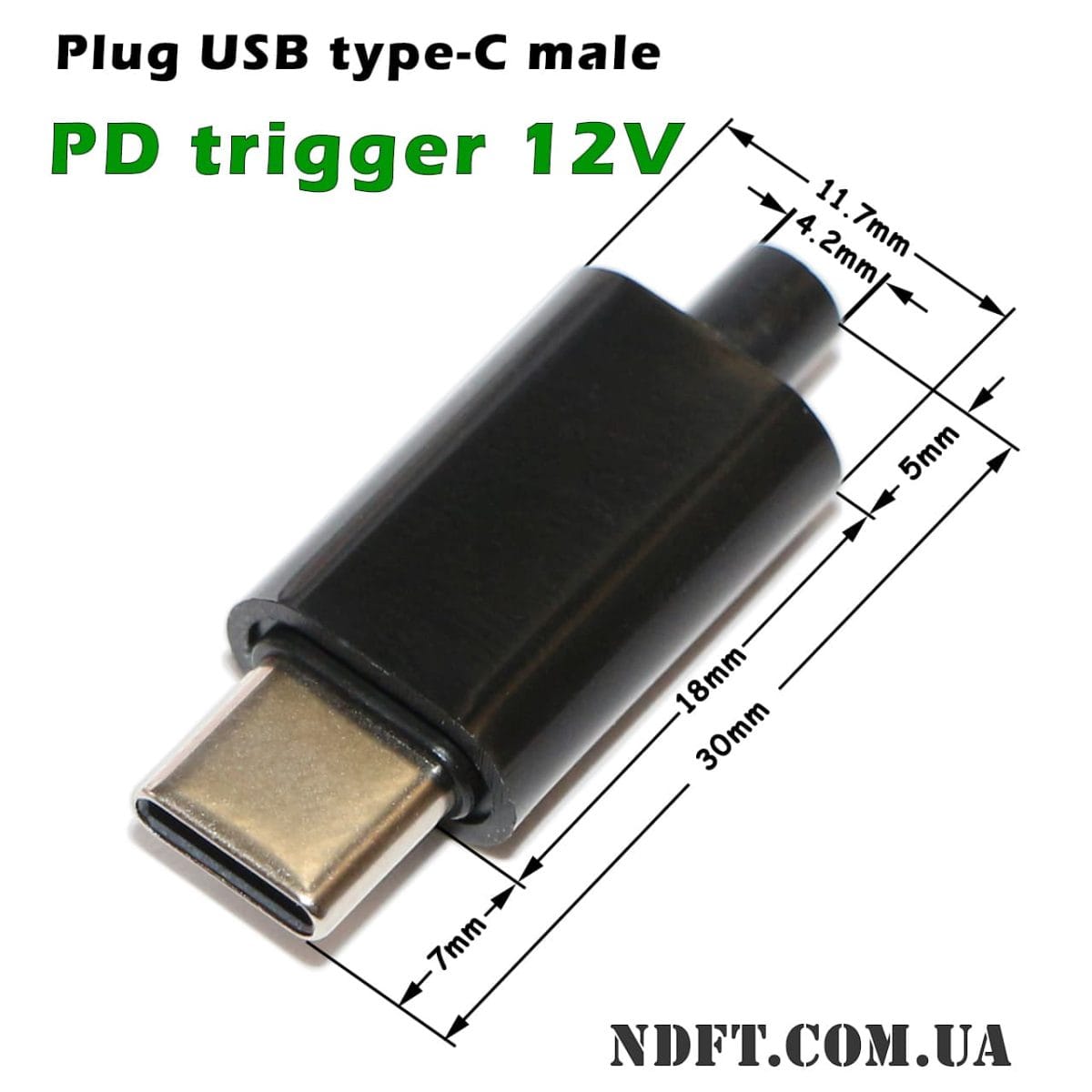

- Габаритные размеры (Д×Ш×В): 30×10,6×6,4 мм
- Страна производства: Китай
