Модуль моно аудио усилителя 50W с bluetooth (Gold-A311B на TPA3118 PBTL)

Модуль Gold-A311B моно аудио усилителя использует в качестве основного чипа микросхему TPA3118, которая питается напряжением 10…24 В. Схема использует режим PBTL (Paralleled Bridge-Tied Load), который позволяет подключать низкоомные динамики. При условии подачи питания на вход 24 В и подключении динамиков на 2 Ом может быть достигнута максимальная мощность до 60 Вт.

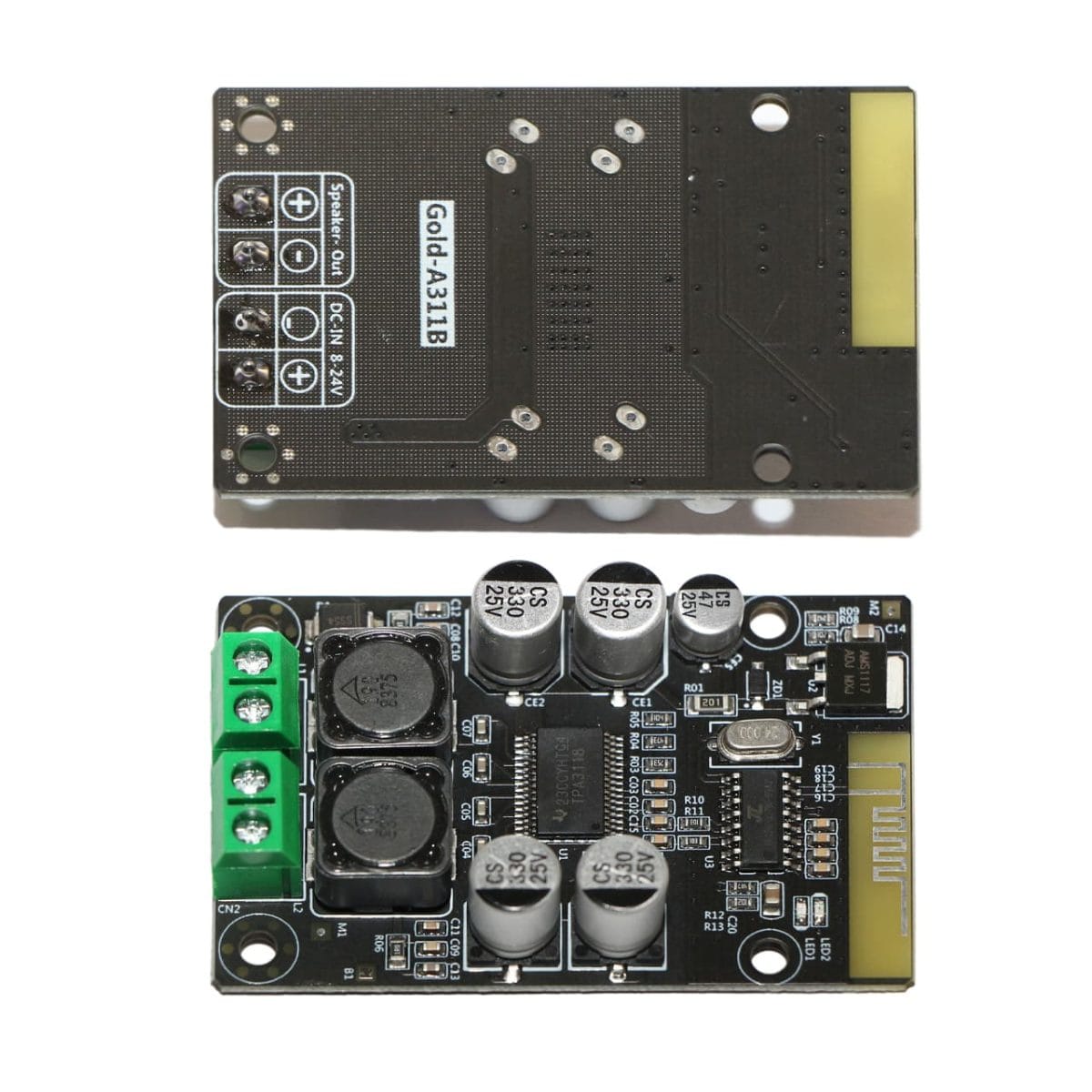

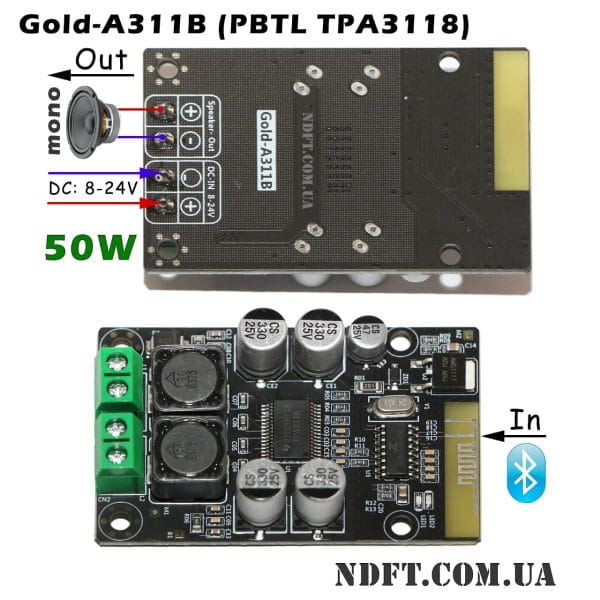

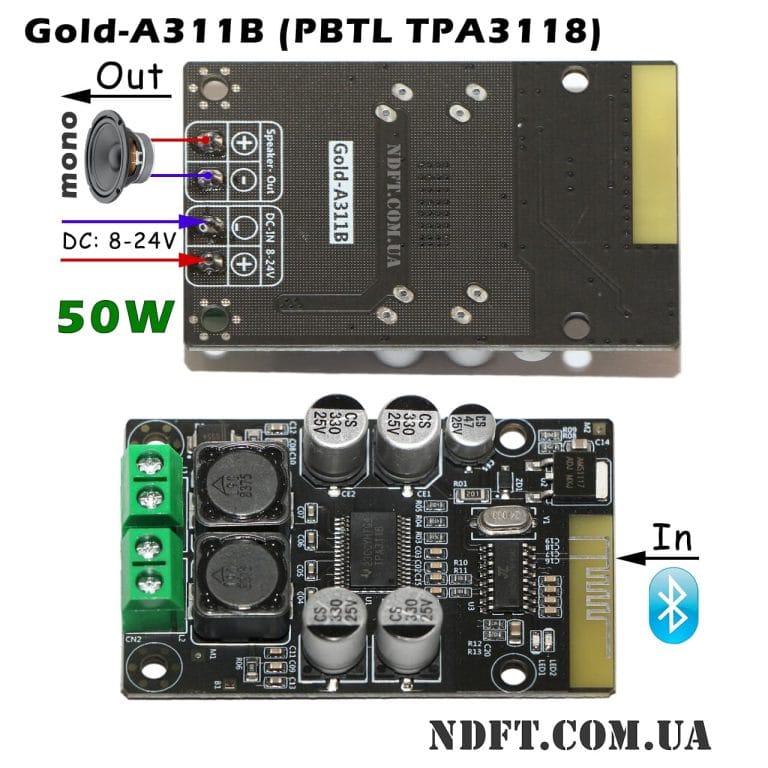

Плата модуля рассчитана на беспроводной прием звукового сигнала по bluetooth. Подключение проводов осуществляется с помощью клемм, к которым подключается источник питания и динамики. Вход «DC-IN 8-24V» служит для подключения источника питания, а выход «Speaker-Out» – для подключения динамиков.

Характеристики моно аудио усилителя Gold-A311B:

• Маркировка: Gold-A311B
• Контроллер: TPA3118
• Тип усилителя: D-класс
• Диапазон частот: 35…88 кГц
• Число каналов: 1-моно
• Выходная мощность: 50 Вт
• КПД: 93%
• Диапазон входного напряжения (DC): 8…24 В
• Входное рекомендуемое напряжение: 12 В
• Входной рекомендуемый ток: 3 А
• Габаритные размеры (Д×Ш×В): 62×40×13 мм
