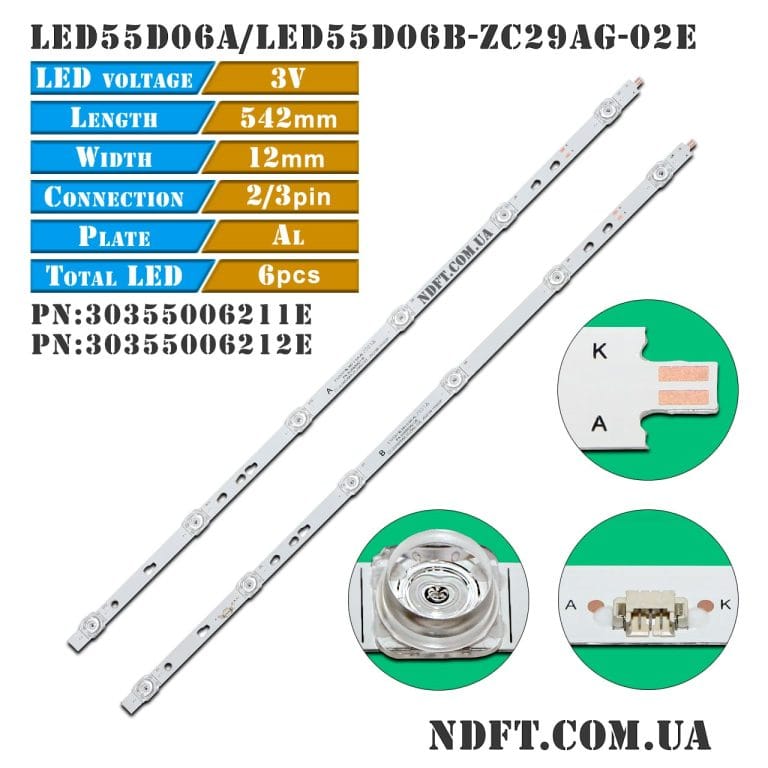

Комплект планок LED подсветки LED55D06A-ZC29AG-02E LED55D06B-ZC29AG-02E (PN:30355006211E, PN:30355006211E) характеристики:

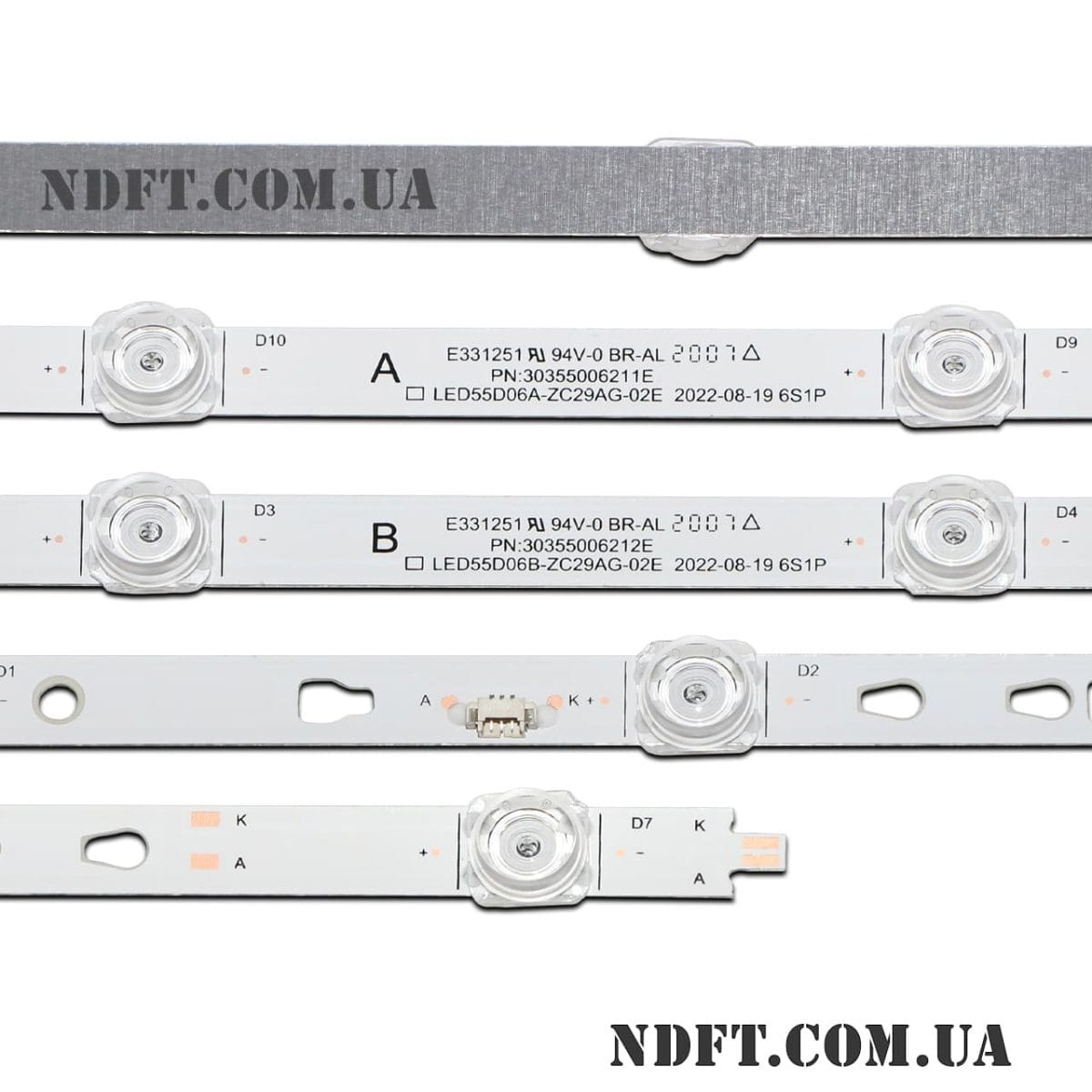

- Маркировка:
- LED55D06A-ZC29AG-02E PN:30355006211E
- LED55D06B-ZC29AG-02E PN:30355006212E
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 18 В (6S1P)
- Высота планки (подложка + линза): 8 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 15 мм
- Длина каждой планки: 542 мм
- Количество контактов на разъеме:
- A тип: 2
- B тип: 2/3
- Количество светодиодов на каждой планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 34-69-18-10-273-18 мм
- Расстояние между центрами светодиодов: 98 мм
- Расстояние между центром 1-го и последнего LED: 490 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LC546PU4L
- LC546PU2L02
- LSC550FN11-203 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Haier: 55V71, 55V52, 55T61, 55T51, 55V81, LU55C61, LS55AL88A2, LU55S61N, 55T76, 55R5
- JVC: LT-55MAW705, 55000M0JS, LT-55CA890, LT-55CA890
- Kivi: 55U600KD, 55U730GU, 55UC50GU, 55U600GR, 55U740NB
- Konka: 55US55A, 55U55A и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

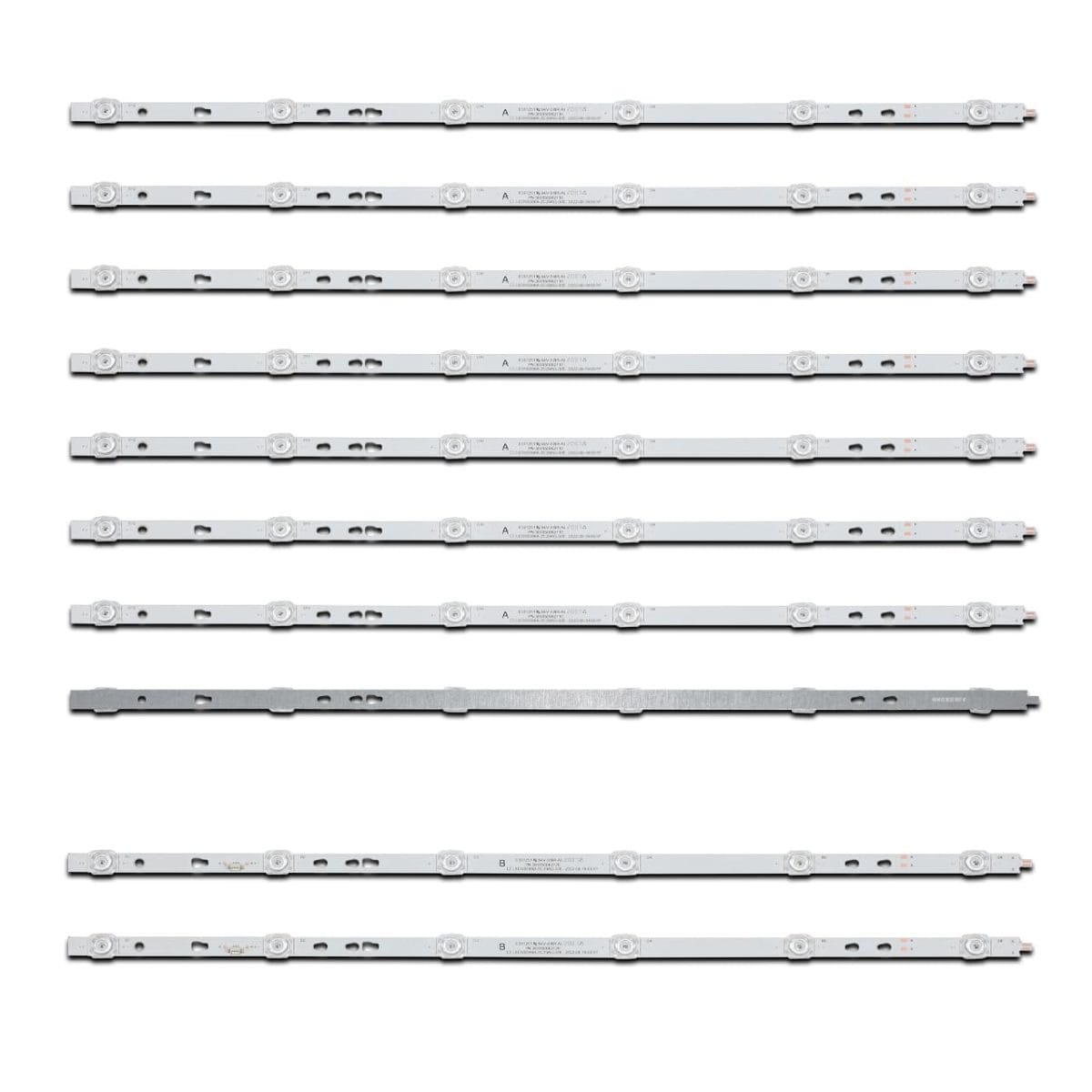

Полный комплект состоит из 10-ти планок:
- LED55D06A-ZC29AG-02E PN:30355006211E – 8 шт.
- LED55D06B-ZC29AG-02E PN:30355006212E – 2 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
