V6DU-400DCA-R2 + V6DU-400DCB-R2 (S_KU6K_40_FL30 L4/R5 REV1.0, LM41-00239A, LM41-00240A, BN96-39655A, BN96-39656A) – Комплект планок LED подсветки для телевизоров Samsung 40″

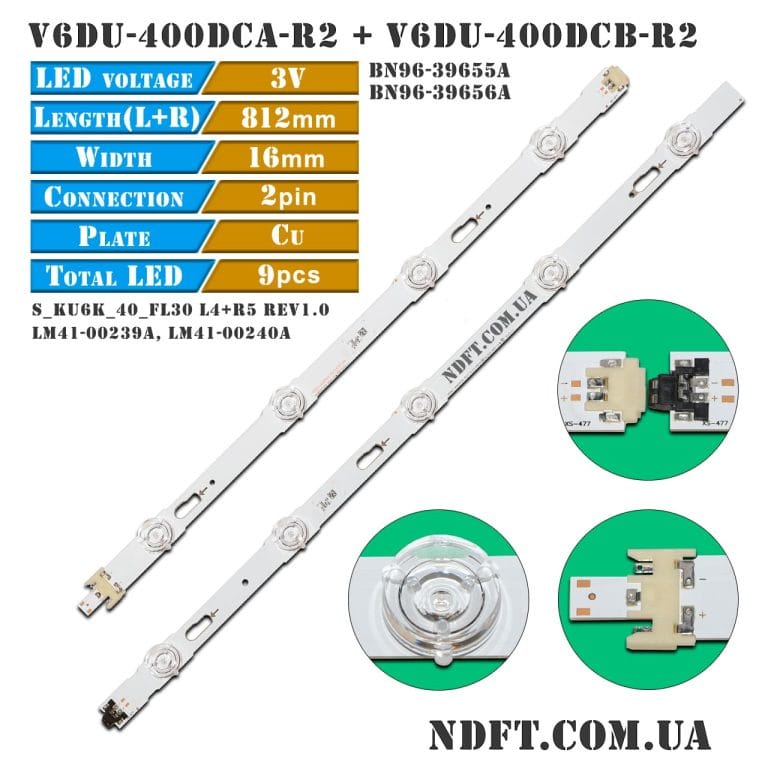

Комплект планок LED подсветки V6DU-400DCA-R2 + V6DU-400DCB-R2 характеристики:

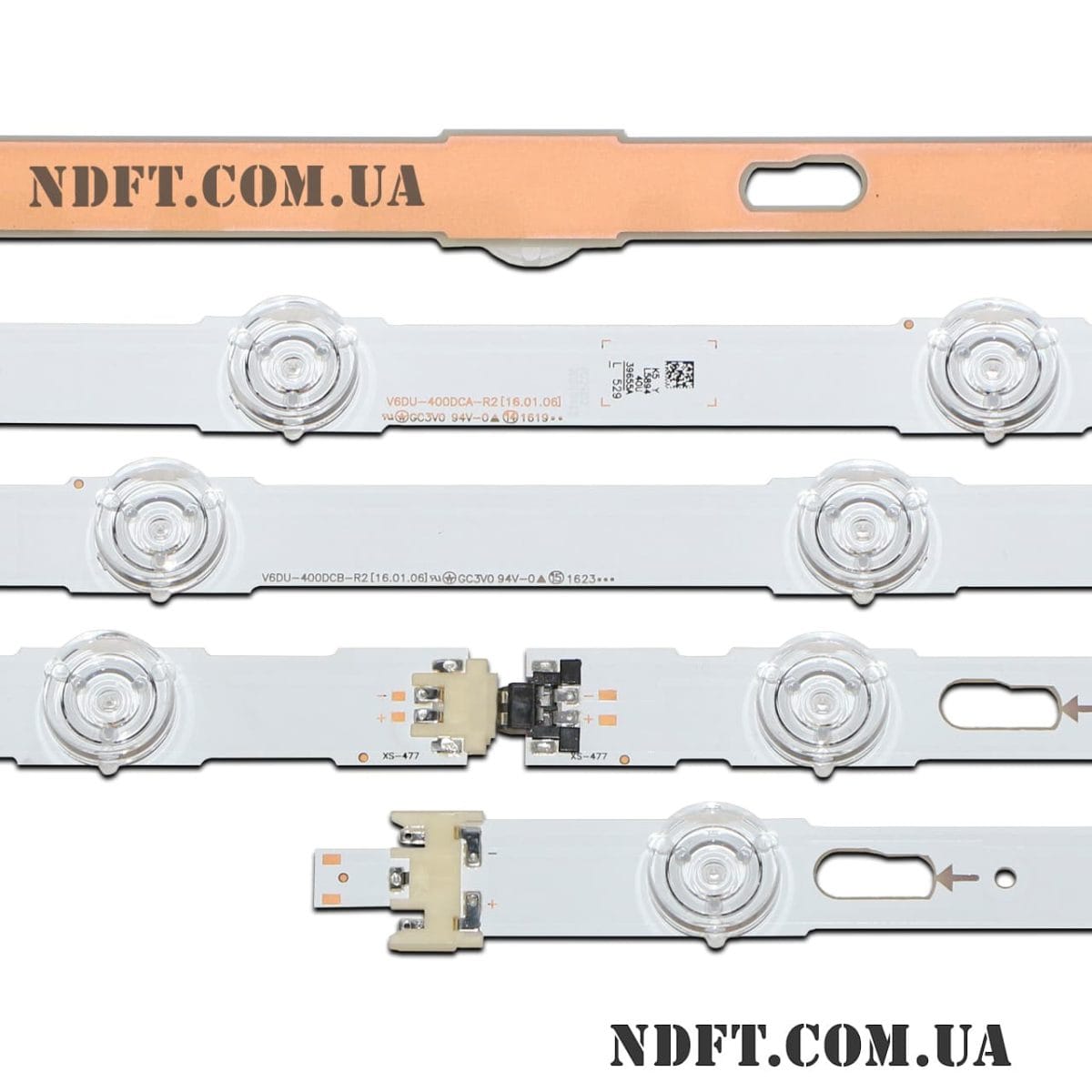

• Маркировка:
  • V6DU-400DCA-R2 (BN96-39655A)
  • V6DU-400DCB-R2 (BN96-39656A)
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 27 В (9S1P)
• Высота планки (подложка + линза): 9 мм
• Диагональ экрана: 40″
• Диаметр светорассеивателя: 18 мм
• Длина каждой планки:
  • A (L) тип: 378 мм
  • B (R) тип: 441 мм
  • A+B (L+R) в сборе: 812 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • A (L) тип: 4 шт.
  • B (R) тип: 5 шт.
  • A+B (L+R) в сборе: 9 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • A (L) тип: 16-175-16 мм
  • B (R) тип: 32-87-189-10 мм
  • A+B (L+R) в сборе: 16-175-16-155-32-87-189-10 мм
• Расстояние между центрами светодиодов:
  • A (L) тип: 92-92-90- мм
  • B (R) тип: 89-90-92-92 мм
  • A+B (L+R) в сборе:  92-92-90-89-89-90-92-92 мм
• Расстояние между центром 1-го и последнего LED: 726 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок:
  • В узкой области: 14 мм
  • В широкой области: 16 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги V6DU-400DCA-R2 + V6DU-400DCB-R2:

• LM41-00239A, LM41-00240A
• S_KU6K_40_FL30_L4_REV1.0_160105_LM41-00239A
• S_KU6K_40_FL30_R5_REV1.0_160105_LM41-00240A
• S_KU6K-40-FL30-L4-REV1.0-160105-LM41-00239A
• S_KU6K-40-FL30-R5-REV1.0-160105-LM41-00240A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-GK040HGLV1H
• CY-GK040HGLV1V
• CY-GK040HGLV2H и других.

Совместимость с моделями телевизоров Samsung диагональю 40″:

• Samsung: UE40KU6000, UE40KU7000, UE40KU6079U, UE40KU6300, UA40KU6310, UA40KU6300, UE40KU6000W, UE40MU6172, UA40KU6000G, UA40KU6000K, UA40KU6000R, UA40KU6000S, UA40KU6000W, UA40KU6300J, UA40KU6310J, UA40KU7000K, UA40KU7000R, UA40KU7000W, UA40MU6100G, UA40MU6100K, UA40MU6100S, UA40MU6100W, UA40MU6103G, UA40MU6103K, UA40MU6103W, UA40MU6150K, UE40MU6192U, UA40KU6300JXXZ, UE40MU6195U, UN40KU6300F, UN40KU6290FXZA, UN40MU6290FXZA, UN40MU630DFXZA, UE40JU6480, UE40JU6485, UE40JU6450, UE40JU6495, UE40MU6170, UE40JU6440, UE40JU6470, UE40JU6435, UE40JU6410, UE40JU6700, UE40JU6770, UE40JU6740, UE40MU6120, UE40MU6125, UE40JU6750, UE40JU6742, UE40KU6100, UE40KU6070, UE40KU6020, UE40KU6179, UE40MU6105, UE40MU6175, UE40MU6100, 40JU6570, 40JU6610, 40MU7000, UN40KU6000F, UE40JU6400, UN40KU6000FXZX, UA40KU6000KXMR, UA40MU6100GXXP, UA40MU6100KPXD и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

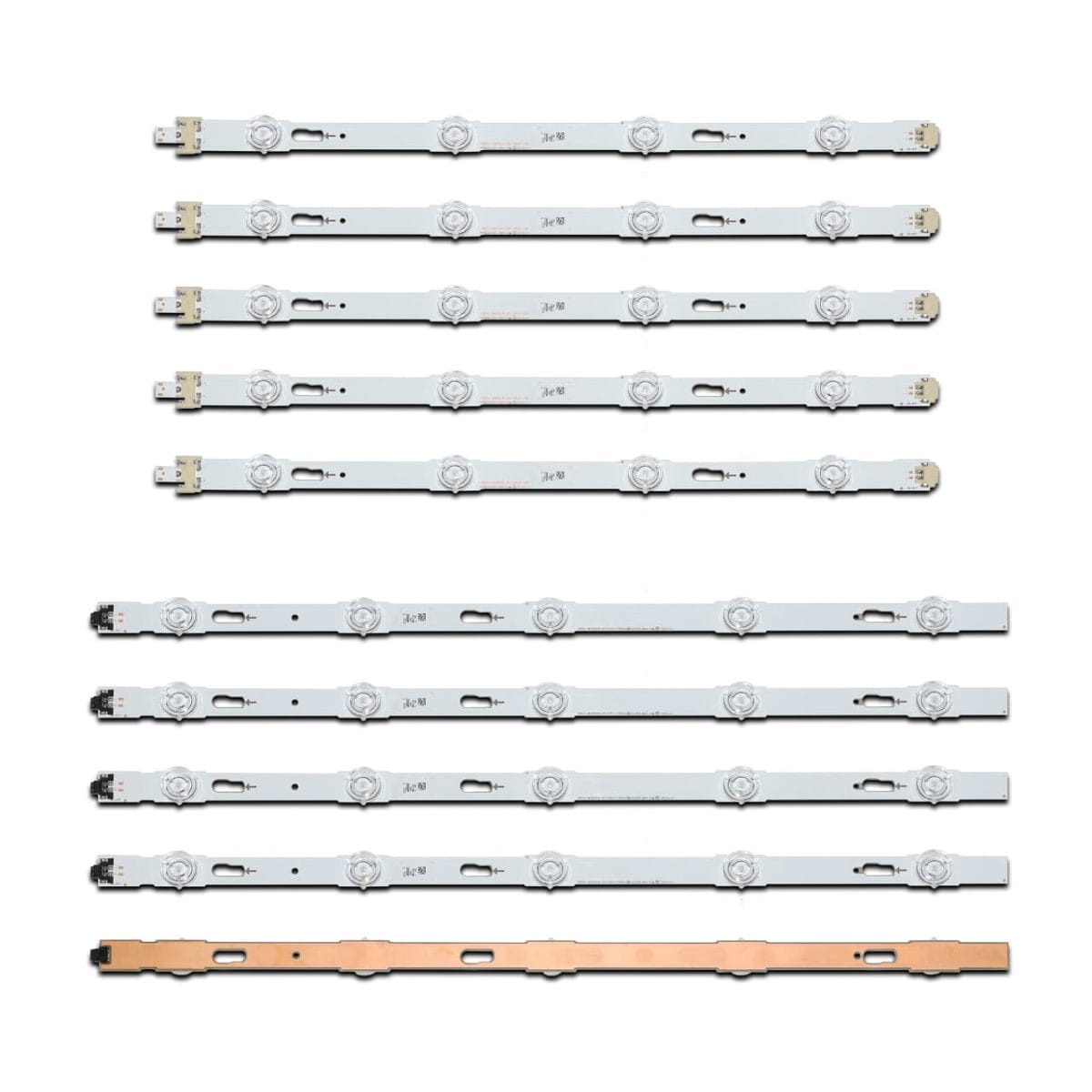

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):

• V6DU-400DCA-R2 (S_KU6K_40_FL30 L4 REV1.0, LM41-00239A, BN96-39655A – 5 шт.
• V6DU-400DCB-R2 (S_KU6K_40_FL30 R5 REV1.0, LM41-00240A, BN96-39656A – 5 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
