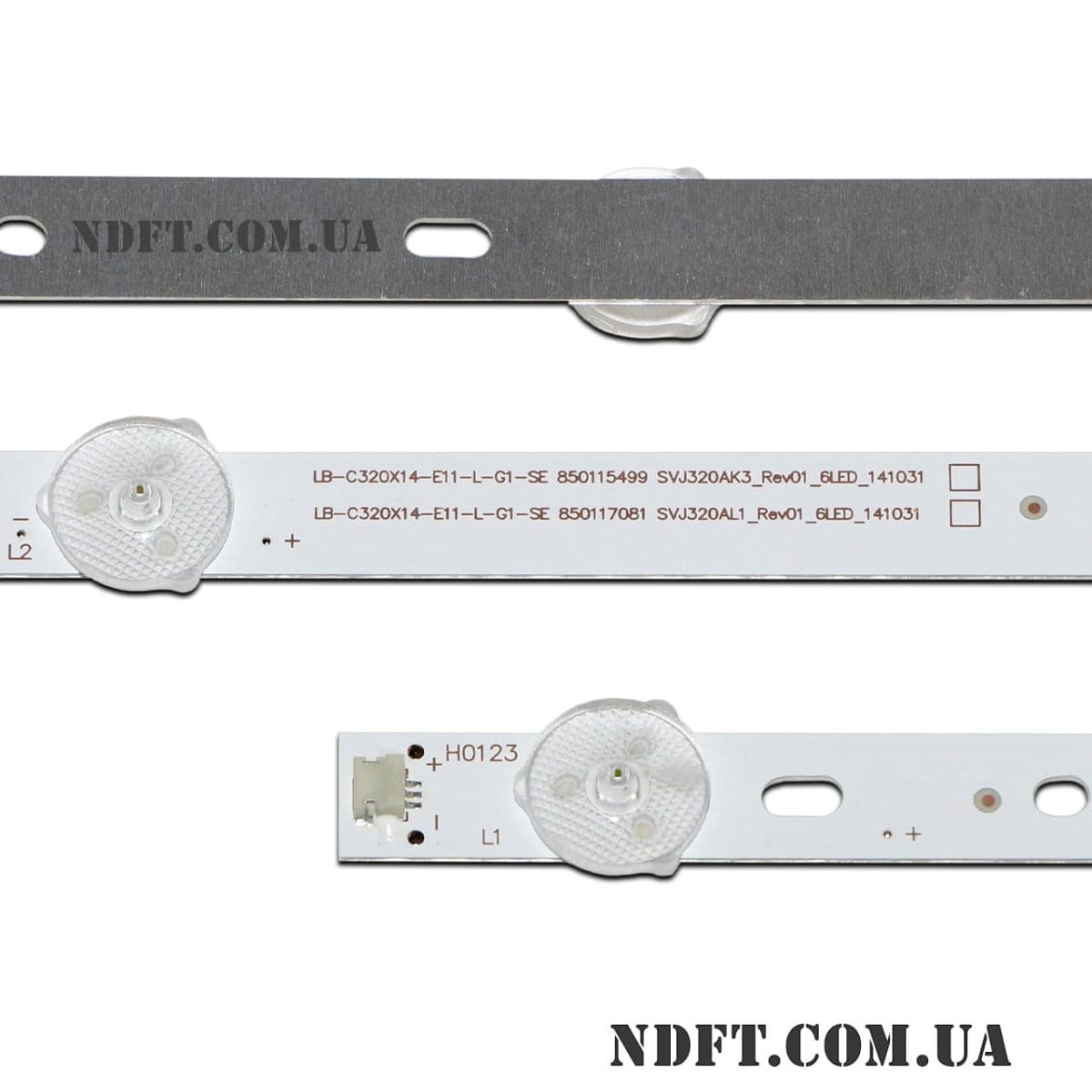

Комплект планок LED подсветки SVJ320AK3-Rev01-6LED (SVJ320AL1-Rev01-6LED, LB-C320X14-E11-L-G1-SE) характеристики:
- Маркировка:
- SVJ320AK3-Rev01-6LED-141031
- SVJ320AL1-Rev01-6LED-141031
- LB-C320X14-E11-L-G1-SE
- LB-MX320X13-E1-A-G1-SE2
- SVJ320AJ9_Rev00_6LED_140707
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 562 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на каждой планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 21-15-36-100-7-68-68-15-92-36-20-16 мм
- Расстояние между центрами светодиодов: 105 мм
- Расстояние между центром 1-го и последнего LED: 525 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги SVJ320AK3-Rev01-6LED (SVJ320AL1-Rev01-6LED, LB-C320X14-E11-L-G1-SE):
- JL.D3261235-562MM-V01 (отличается полярность на разъеме)
- LB-C320X13-E7-L-G1-SE, LB-C320X14-E12-L-G2-SE3, LB-C320X14-E12-H-G1-DL1, LB-C320X14-E11-H-G1-SE, LB-C320X14-E12-H-G1-SE3, LB-C320X13-E7-L-G1-DS1,
- SVJ320AJ0 Rev01 6LED 140414
- SVJ320AG2 Rev2 6LED 130307
- SVJ320AL6_REV00, SVJ320AL6 REV00
- SVJ320AJ9-Rev00-6LED-140707
- LB32054 V0
- SVJ320AK0_Rev08_6LED_150403
- SVJ320AK0-Rev08-6LED
- XRK320AK0(S)_REV01_6LED_160304 85152111 LB-C320X14-E12-H-G1-XRK1
- XRK320AK0(S)-REV01-6LED-160304
- HRS_SQY32_2X6_2W_MCPCB 12mm-V4 (с доработкой)
- HRS_SQY32A114_2X6_2W_MCPCB JL.D32061330-031AS-M_V02 (с доработкой)
- HRS-SQY32-2X6-2W-MCPCB 12mm_v5 (с доработкой)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- M320X13-E2-H, M320X13-E1-A, C320X14-E12-H(G3), C320X14-E13-G(G2), C320X14-E12-L, C320X14-E13-L и других.
Совместимость с моделями телевизоров диагональю 32″:
- Akai: LEA-32C25M
- Akai: UA32IA124S (с доработкой, 2 планки=комплект)
- BBK: 32LEM-3081/T2C, 32LEM-1018/T2C
- Bravis: LED-32C2000B, LED-32D3000, LED-32D2000
- Changhong: LED32C1000N, KHP200504D, LED-32C1000, CHM32D2000, LED32D7200
- Dexp: H32B7300C, H32B7200C, H32B7400C
- Erisson: 32LEC2000, 32LEC2500
- Fusion: FLTV-32T21
- Liberton: D-LED3222
- Rolsen: RL-32D1309
- Philco: PH32C20DSG, PH32U20D, PH32U20DSGW
- Sanyo: 32CE2210, 32CE2210M
- Supra: STV-LC32T840WL, STV-LC32T880WL, STV-LC32T882WL
- Telefunken: TF-LED32S22T2 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

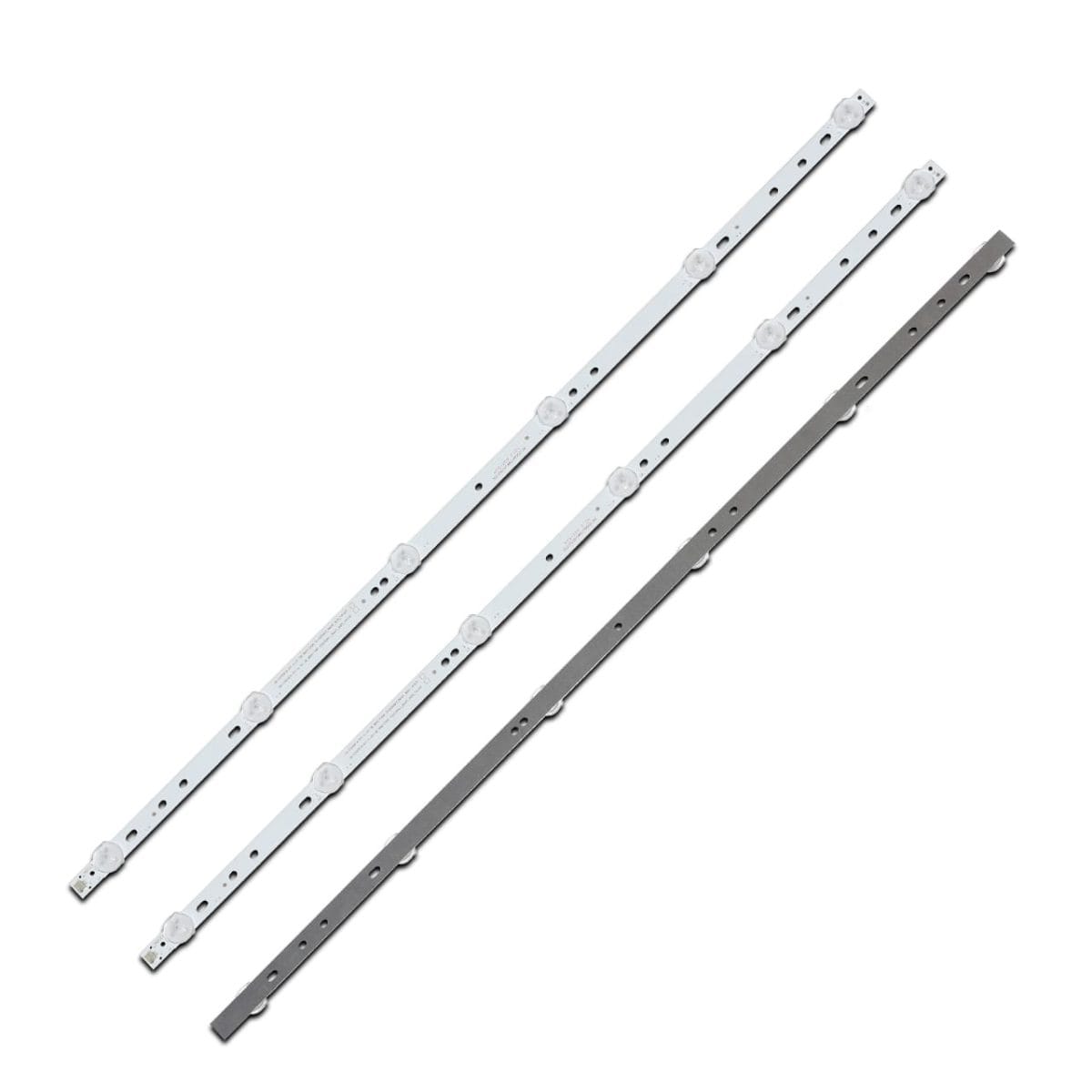

Полный комплект состоит из трёх планок:
- SVJ320AK3-Rev01-6LED (SVJ320AL1-Rev01-6LED, LB-C320X14-E11-L-G1-SE) – 3 шт.
Цена указана за полный комплект из трёх светодиодных планок.
