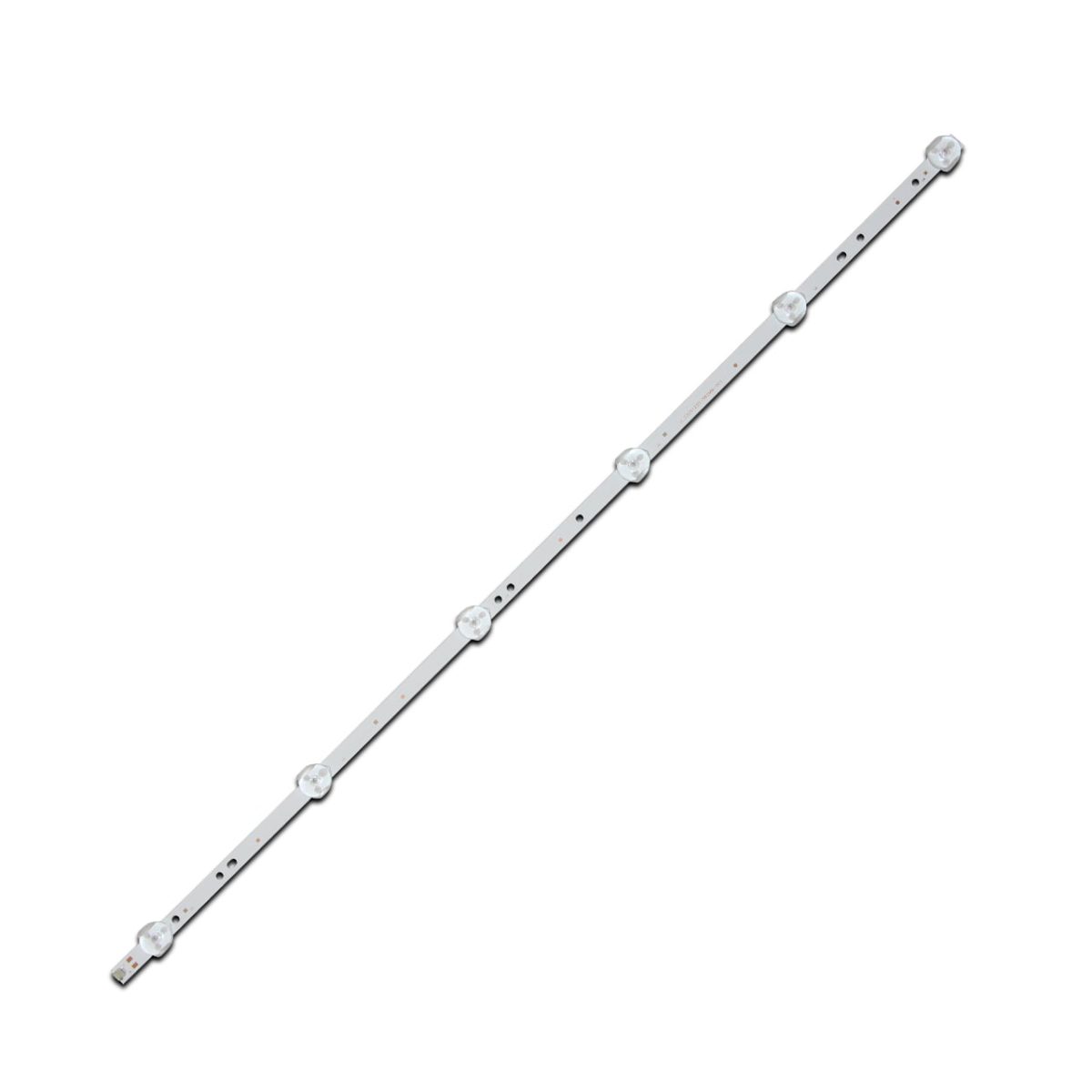

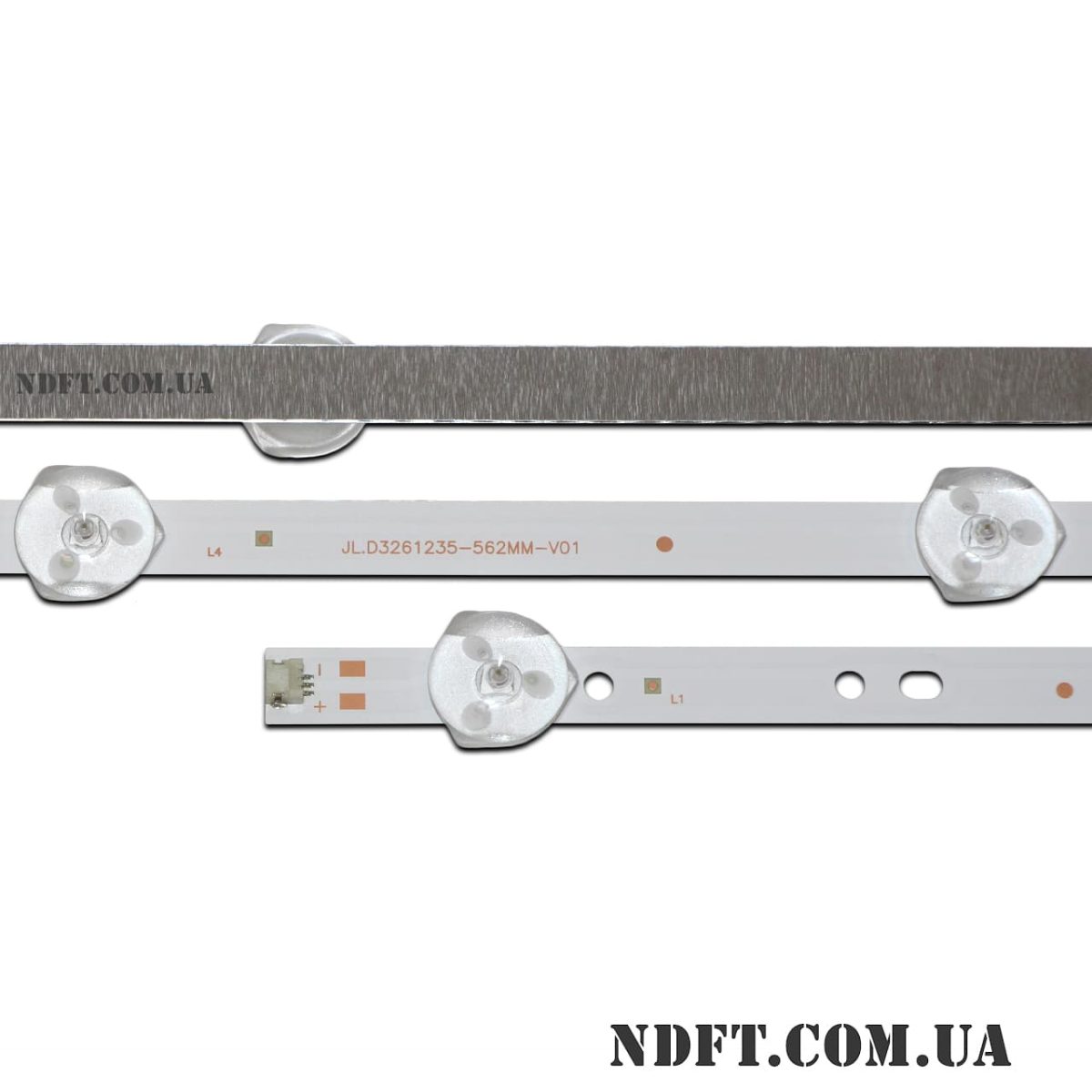

Универсальная планка LED подсветки JL.D3261235-562MM-V01 562mm 6led 3V характеристики:
- Маркировка: JL.D3261235-562MM-V01 (562мм 6 диодов 3В)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина планки: 562 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 29-8-177-8-46-177-8-38 мм
- Расстояние между центрами светодиодов: 105 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
Аналоги JL.D3261235-562MM-V01 562mm 6led 3V:
- SVJ320AG2
- SVJ320AK3
- LB-C320X13-E7-L-G1-SE
- LB-C320X14-E11-L-G1-SE
- LB-C320X14-E11-H-G1-SE
- LB-C320X14-E12-H-G1-SE3
- SVJ320AJ0 Rev01 6LED 140414
- SVJ320AL1 Rev01 6LED 141031

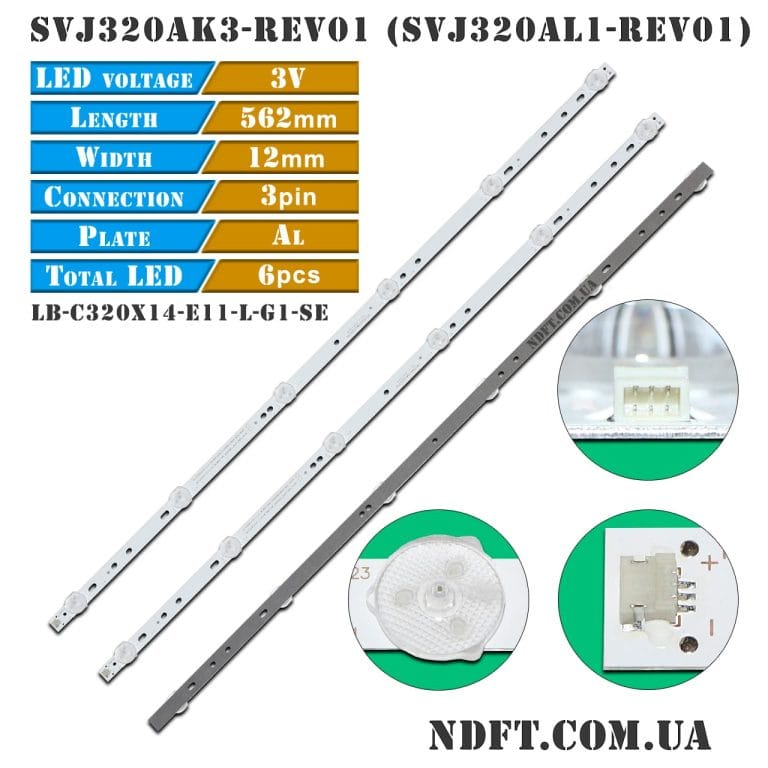

- SVJ320AK3 Rev01 6LED 141031
- SVJ320AG2 Rev2 6LED 130307
- Sky32E3-170413-N 6501L546000010 YAL13-00630300-40 (с доработкой, 3V 6LED 547mm, 2планки=комплект, Skyworth 32E3, панель: SDL320HY(CD0-721)(01) REV.R1 ST3151A05-8)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- M320X13-E2-H и других.
Совместимость с моделями телевизоров диагональю 32″:
- BRAVIS: LED-32C2000B, LED-32D3000
- BBK: 32LEM-3081/T2C
- ROLSEN: RL-32D1309
- Changhon, Hisense, LG, Samsung, TCL, Toshiba и другими.
Рекомендации по установке в качестве аналога планок JL.D3261235-562MM-V01 562mm 6led 3V:
- Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
- форма линзы;
- число светодиодов на планке;
- вольтаж одного светодиода;
- длина планки;
- общее напряжение всей планки или группы светодиодов;
- последовательное или параллельно-последовательное соединение групп светодиодов.
- Если не совпадают крепежные отверстия: решается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках JL.D3261235-562MM-V01 562mm 6led 3V уже нанесен двухсторонний теплопроводный скотч.
- Если отличается разъем: решается подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
- Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
- Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- У некоторых аналогов может отличаться полярность на разъеме, нужно или поменять провода в разъеме подключения или подпаяться к контактным площадкам.
Возможна проклейка теплопроводящего скотча по запросу.
Полный комплект состоит из 3-х универсальных планок:
- JL.D3261235-562MM-V01 562mm 6led 3V
Цена указана за одну универсальную светодиодную планку.
