Для сборки FPV дрона (квадрокоптера) чаще всего используются бесколлекторные (Brushless) моторы постоянного тока, у которых обмотки крепятся к неподвижному статору. Магниты в таком моторе установлены на подвижном роторе. А вот в коллекторных (Brushed) моторах все наоборот, обмотки находятся на роторе, который вращается внутри статора с жестко закрепленными магнитами.
Для расчёта некоторых параметров мотора FPV дрона может потребоваться рейтинг KV, который определяет максимальное число оборотов ротора при подаче напряжения в один вольт без потери мощности (об./вольт), измеряется без нагрузки на вал.
Для нормальной работы Brushless также будет необходим регулятор скорости вращения (ESC).
По типу бесколлекторные моторы бывают нескольких видов:
- Inrunner: ротор с магнитами расположен внутри статора с катушками, так достигается более высокий KV.
- Outrunner: ротор, магниты которого расположены вокруг статора c катушками, так достигается более высокий крутящий момент.
По внешнему виду бесколлекторные моторы бывают типа «Pancake» с более плоским корпусом и большими размерами в диаметре. Такие моторы имеют более низкое значение KV и более высокий крутящий момент по сравнению с другим типом исполнением корпуса.
Flash Hobby – производитель, специализирующийся на производстве и сбыте гоночных двигателей FPV Racing Motor.

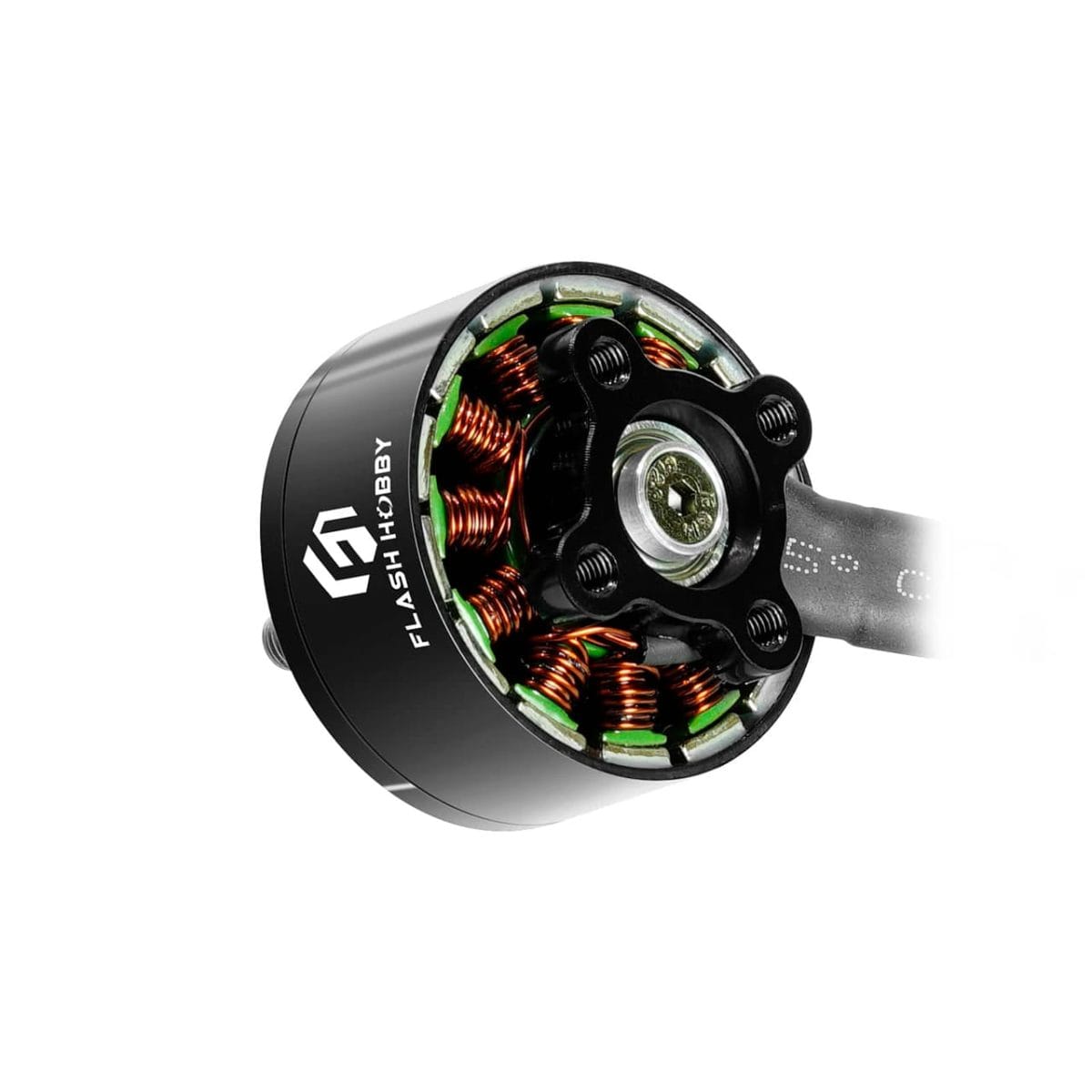

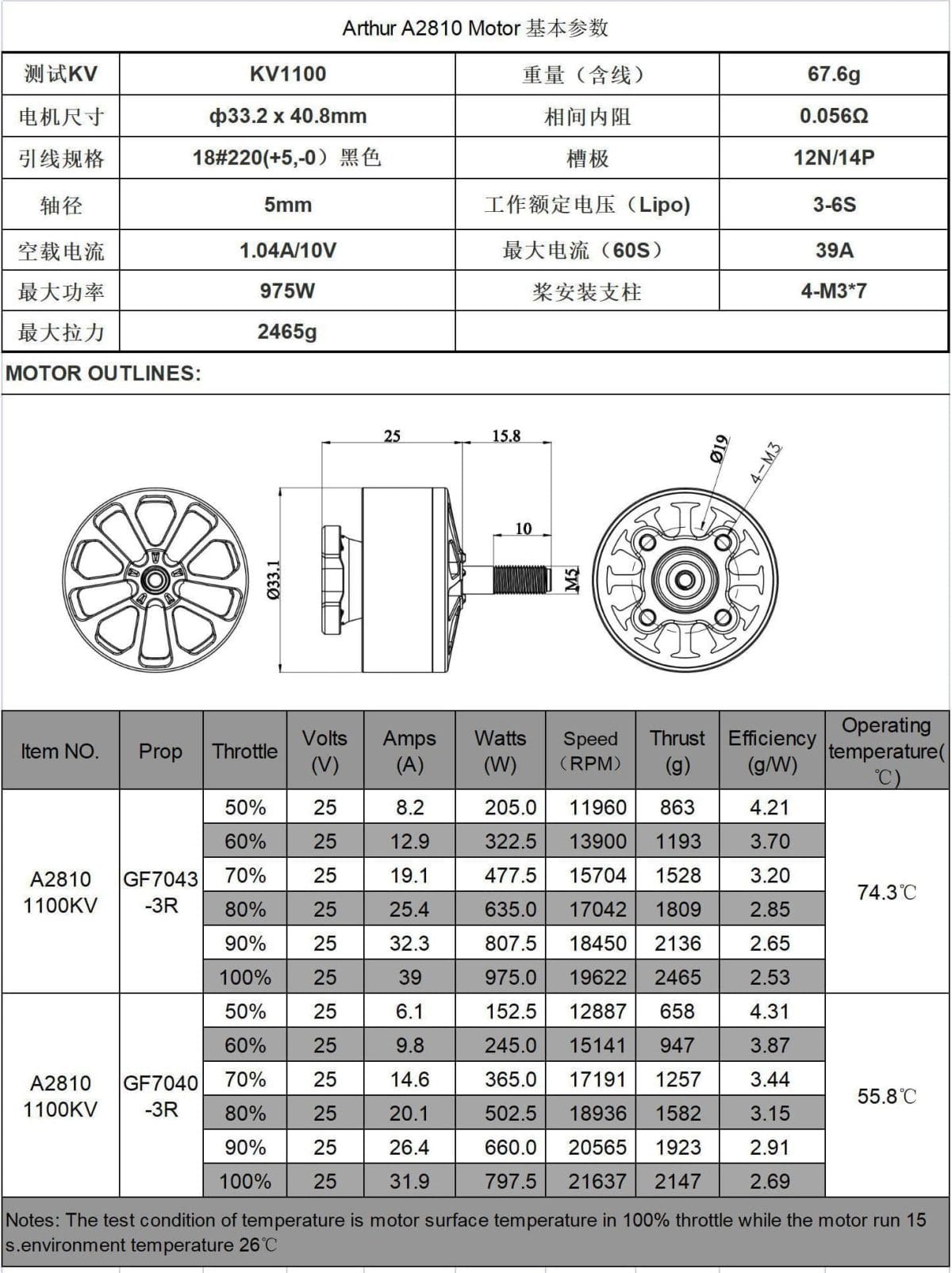

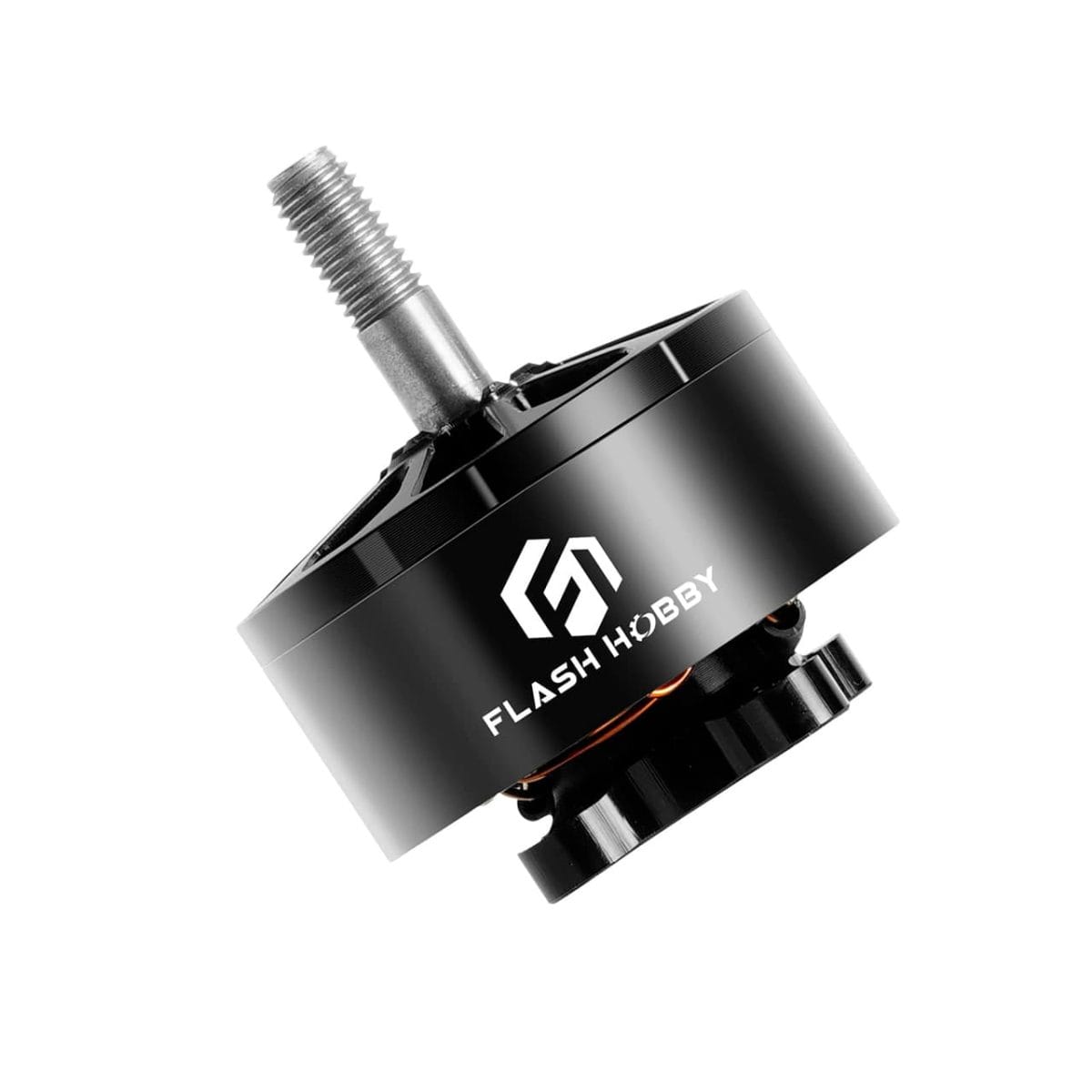

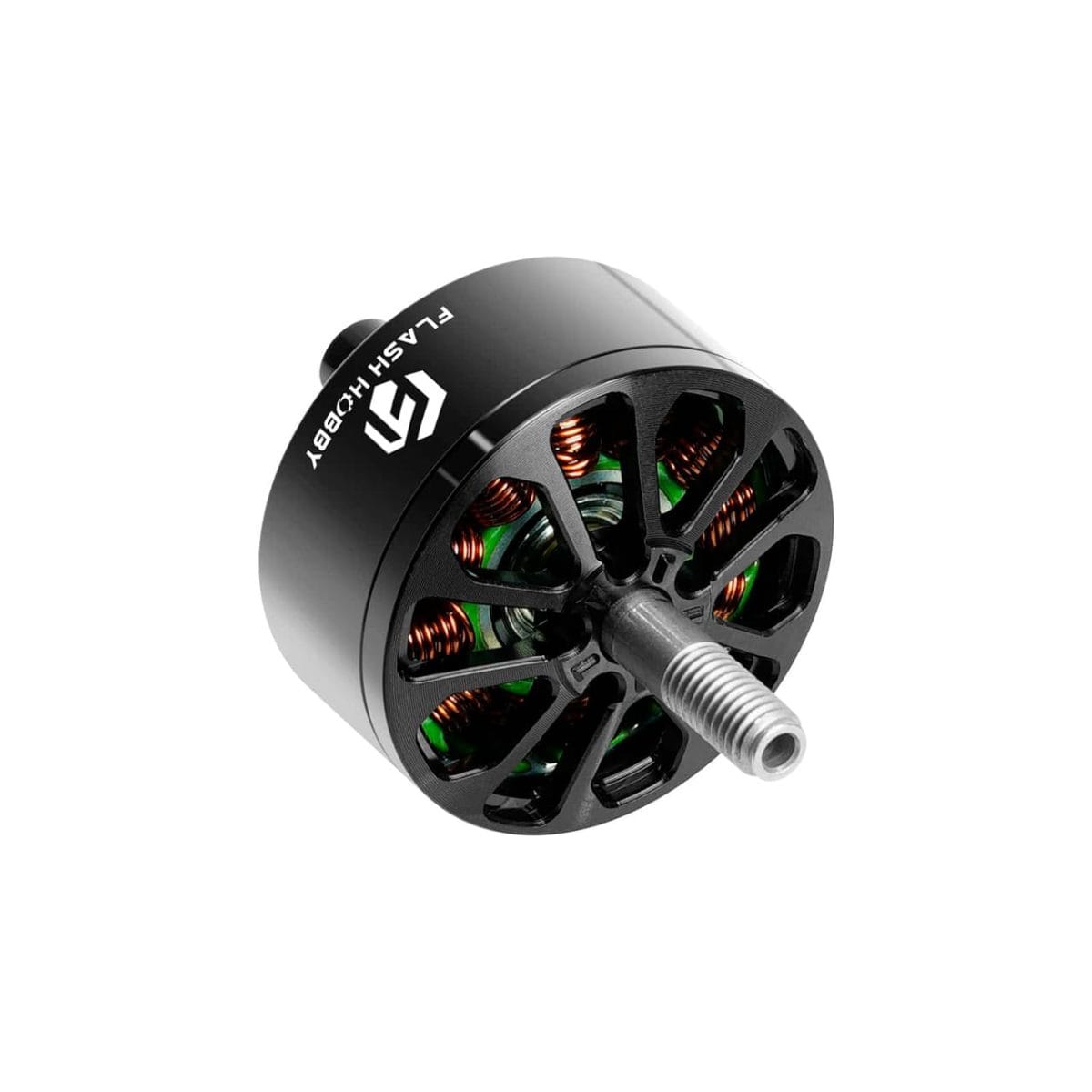

Характеристики мотора для FPV дрона Flashhobby Arthur A2810 1100KV:
- Производитель: Flash hobby
- Серия: Arthur series
- Модель: A2810 1100KV
- Рейтинг KV: 1100
- Тип мотора: Brushless outrunner
- Применение: мотор для FPV дрона
- Максимальная мощность: 975 Вт
- Максимальная тяговая сила: 2465 г
- Максимальная скорость (RPM): 19622 об/мин
- Диаметр вала: 5 мм
- Конфигурация (катушек/магнитов): 12N/14P
- Ток холостого хода: 1,04A/10V
- Максимальный пиковый ток (до 60 с): 39 А
- Максимальное напряжение: 25 В
- Число секций аккумуляторов питания: LiPo 6S
- Внутреннее сопротивление фазы обмоток: 56 мОм
- Толщина проводника кабеля: 18AWG
- Длина кабеля двигателя: 22 см
- Рекомендуемый ESC: 40…60 А
- Рекомендуемые пропеллеры:
- GF7043-3R
- GF7040-3R
- Крепежные отверстия под винты: 4×M3-7
- Монтажные отверстия: 19×19 мм
- Габаритные размеры мотора: 33,2×40,8 мм
- Вес с проводами: 67,6 г
- Цвет корпуса: черный

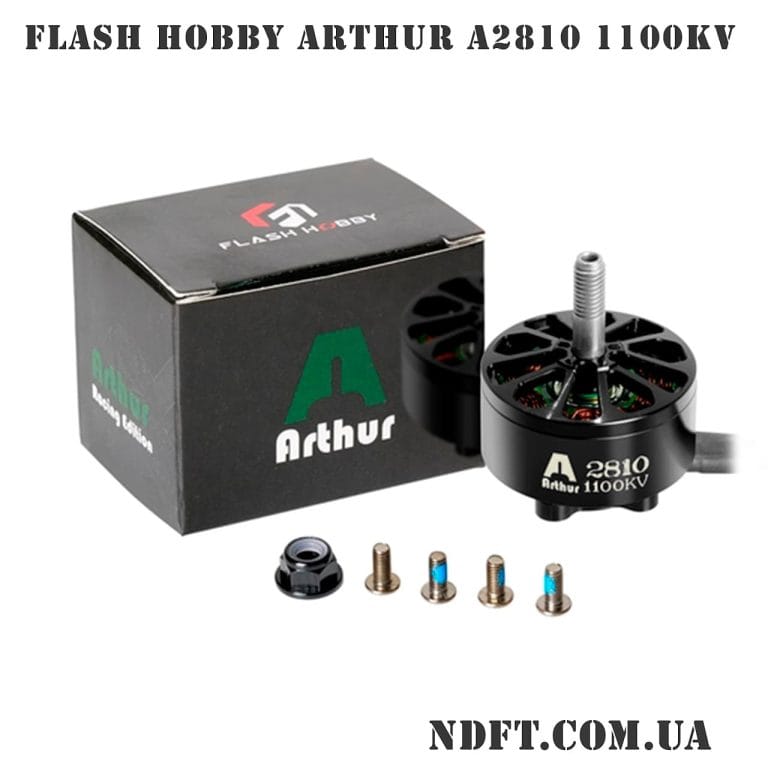

Комплект поставки:
- мотор Flash hobby Arthur A2810 1100KV – 1 шт.
- гайка на ротор – 1 шт.
- винты – 4 шт.
