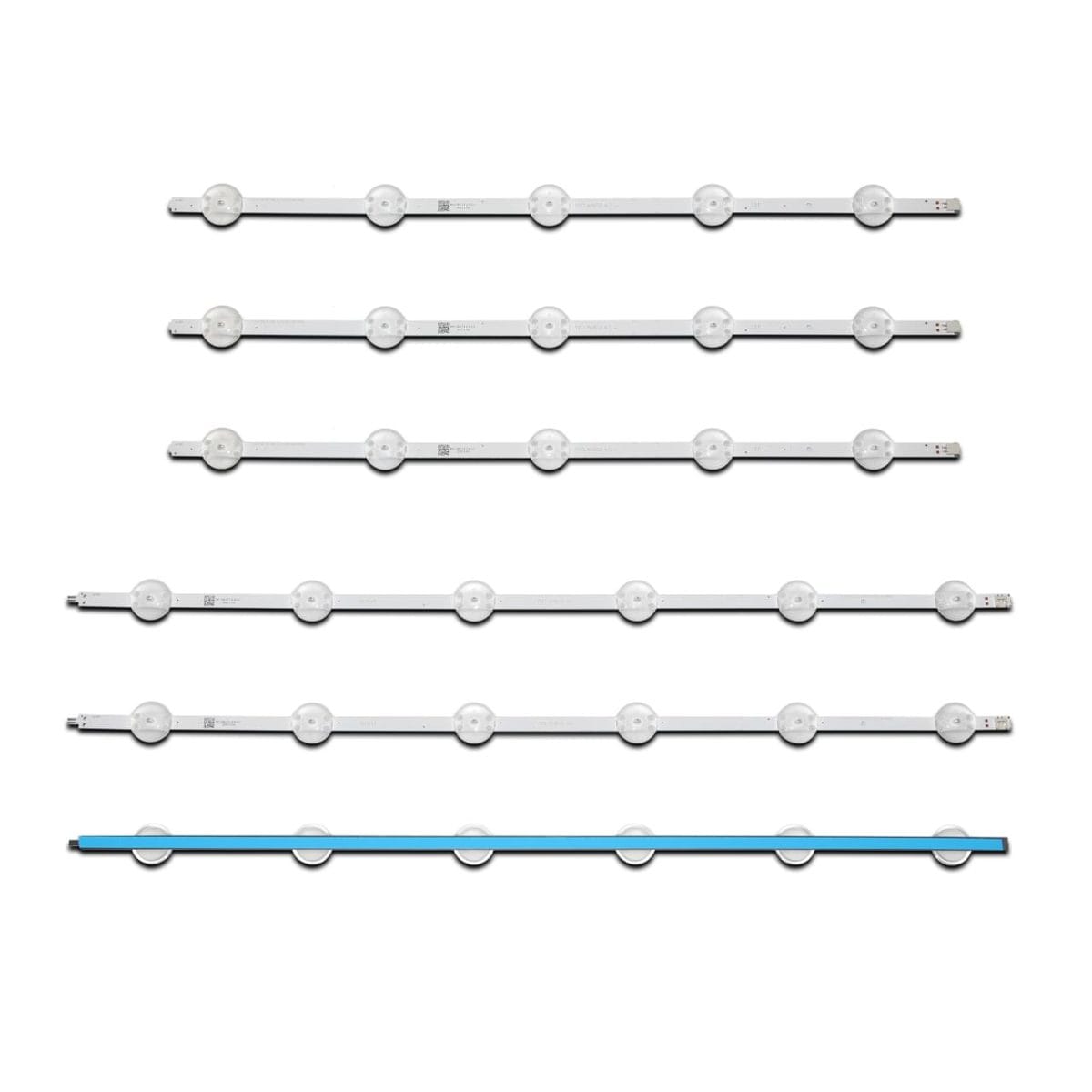

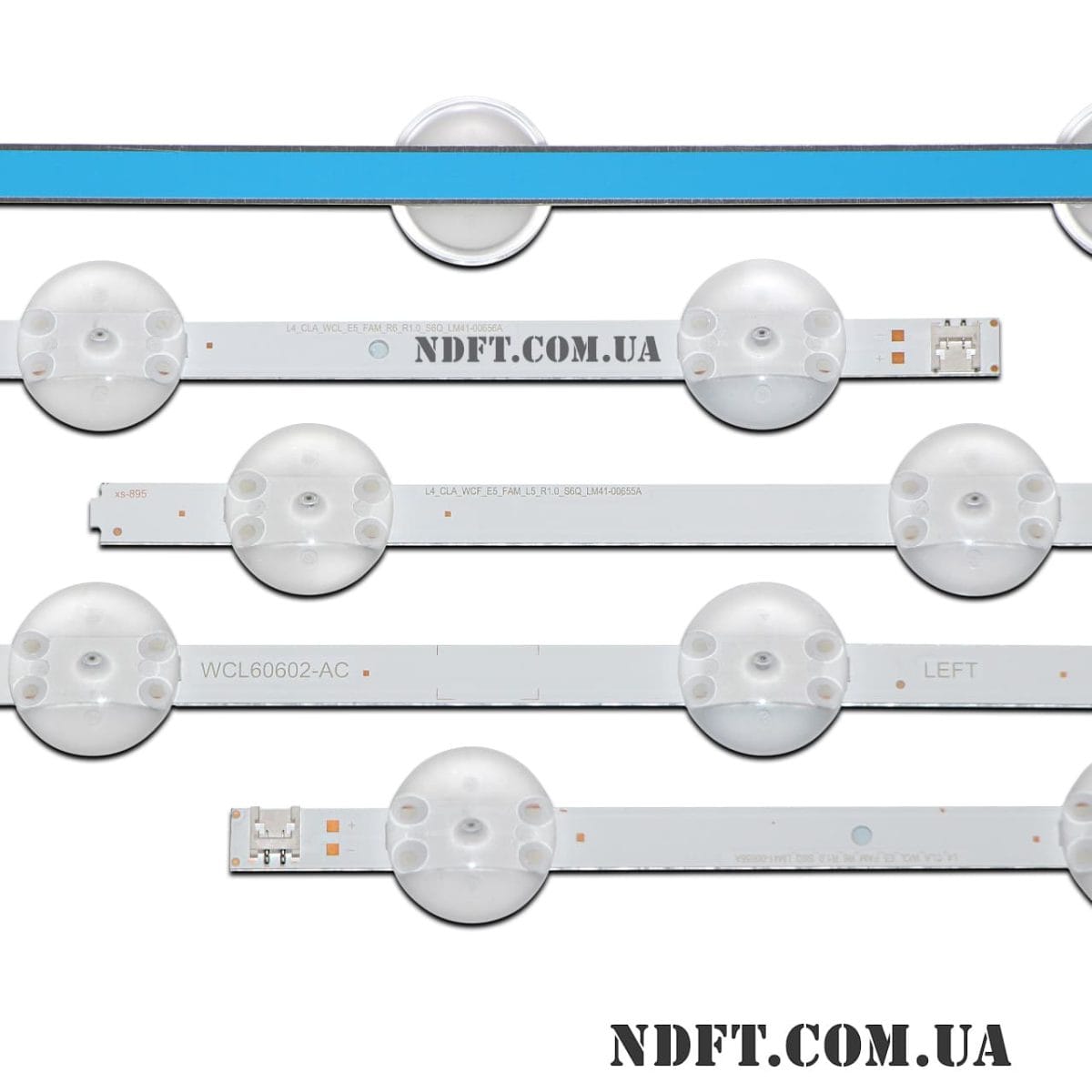

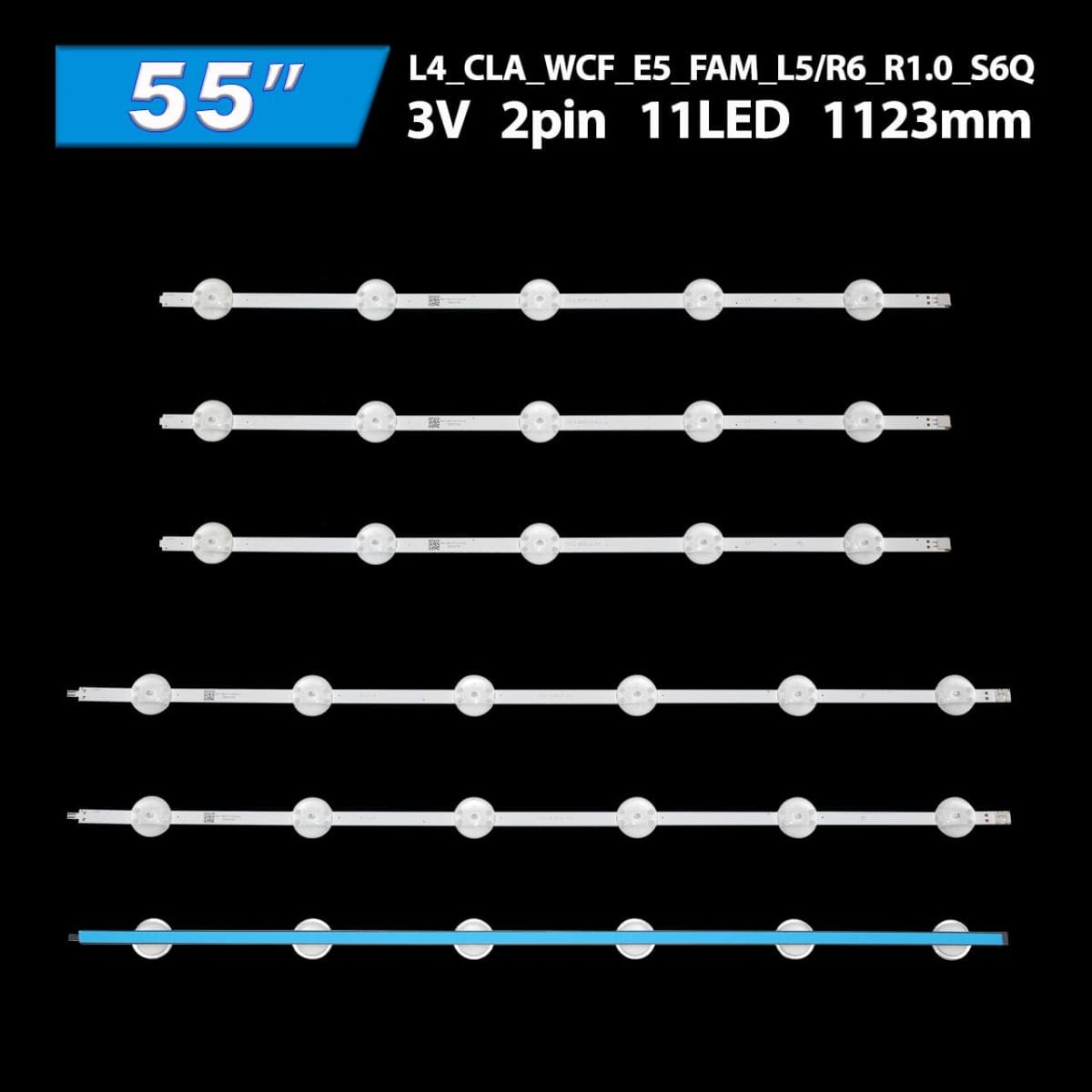

L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q_LM41-00655A + L4_CLA_WCL_E5_FAM_R6_R1.0_S6Q_LM41-00656A (WCL60602-AC, WFQ60602-AA, WFL60602-AA, LB893CSP, LB897CSP) – Комплект планок LED подсветки для телевизоров 55″

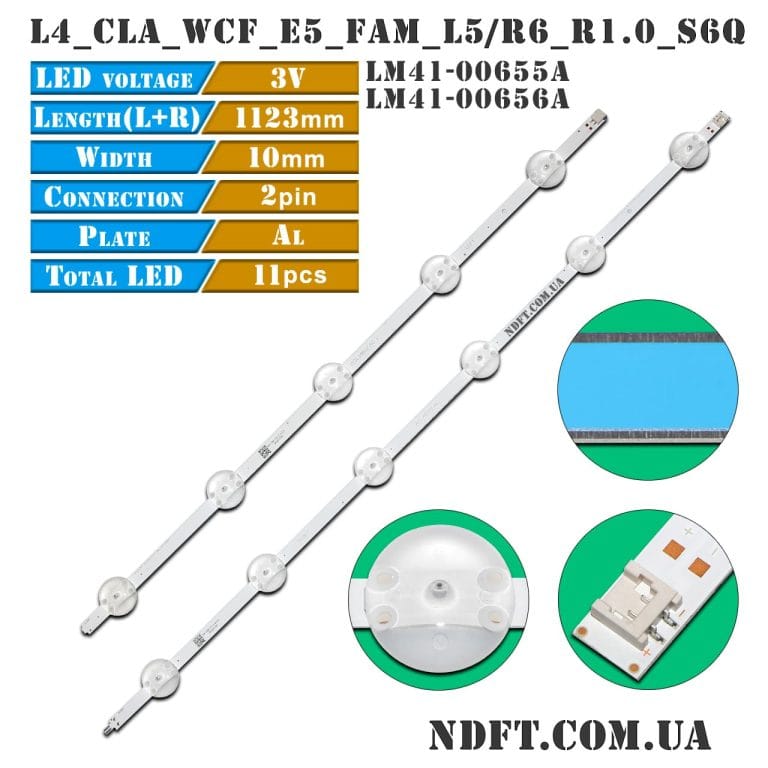

Комплект планок LED подсветки L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q-LM41-00655A + L4_CLA_WCL_E5_FAM_R6_R1.0_S6Q-LM41-00656A характеристики:

• Маркировка:
  • L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q_LM41-00655A
  • L4_CLA_WCL_E5_FAM_R6_R1.0_S6Q_LM41-00656A
  • WCL60602-AC
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 33 В (11S1P)
• Количество светодиодов на каждой планке:
  • L тип: 5 шт.
  • R тип: 6 шт.
  • L+R в сборе: 11 шт.
• Высота планки (подложка + линза): 10 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя (овал): 27×28 мм
• Длина каждой планки:
  • L тип: 511 мм
  • R тип: 617 мм
  • L+R в сборе: 1123 мм
• Количество контактов на разъеме: 2
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 105 мм
• Расстояние между центром 1-го и последнего LED: 1050 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 10 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q-LM41-00655A + L4_CLA_WCL_E5_FAM_R6_R1.0_S6Q-LM41-00656A:

• LB893CSP + LB897CSP
• L4-CLA-WCF-E5-FAM-L5-R1.0-S6Q LM41-00655A
• L4-CLA-WCL-E5-FAM-R6-R1.0-S6Q LM41-00656A
• L4_CLA_WFL_E5_FAM_L5_R1.0_SCQ_LM41-00753A
• L4_CLA_WFQ_E5_FAM_R6_R1.0_SCQ_LM41-00757A
• LM41-00753A + LM41-00757A
• WFQ60602-AA + WFL60602-AA

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• HV550QUB-F82 BOE и других.

Совместимость с моделями телевизоров L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q-LM41-00655A + L4_CLA_WCL_E5_FAM_R6_R1.0_S6Q-LM41-00656A диагональю 55″:

• Arçelik: A55L 8900 5A, A55L 8860 5S, A55L8860, A55L 8850 5B
• Altus: AL55L 8960 5B
• Beko: B55L 8860 5S, B55L88605S, B55L 8900 5A, B55K 780 B2B, B55L 8850 5B
• Grundig: 55 VLX 700 BP, 55GUB8962, 55 GUB 8962, 55GUB8965, 55 GUB 8965, 55GDU7500B, 55 GDU 7500 B, 55GCU7900, 55 GCU 7900, 55 VLX 7850 BP, 55VLX7850, 55VLX7850, 55VLX7850BP, 55GDU7504, 55VLX7840BP, 55GDU7502, 55GDU7900, 55GCU7800, 55GDU7810, 55GDU7800, 55GCU7905, 55GCU7855, 55GDU7905, 55VLX600, 55 GDU 7504, 55 VLX 7840 BP, 55 GDU 7502, 55 GDU 7900, 55 GCU 7800, 55 GDU 7810, 55 GDU 7800, 55 GCU 7905, 55 GCU 7855, 55 GDU 7905, 55 VLX 600, 55 GCU 7800S, 55 GCU 7900B, 55 GCU 7900 B, 55 GCU 7900BB, 55 GCU 7900 BB, 55 GCU 7855 AP, 55 GDU 7900B и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Полный комплект состоит из 6-ти планок (по 3 шт. каждого вида):

• L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q_LM41-00655A WCL60602-AC – 3 шт.
• L4_CLA_WCL_E5_FAM_R6_R1.0_S6Q_LM41-00656A WCL60602-AC – 3 шт.

Цена указана за полный комплект из 6-ти светодиодных планок.
