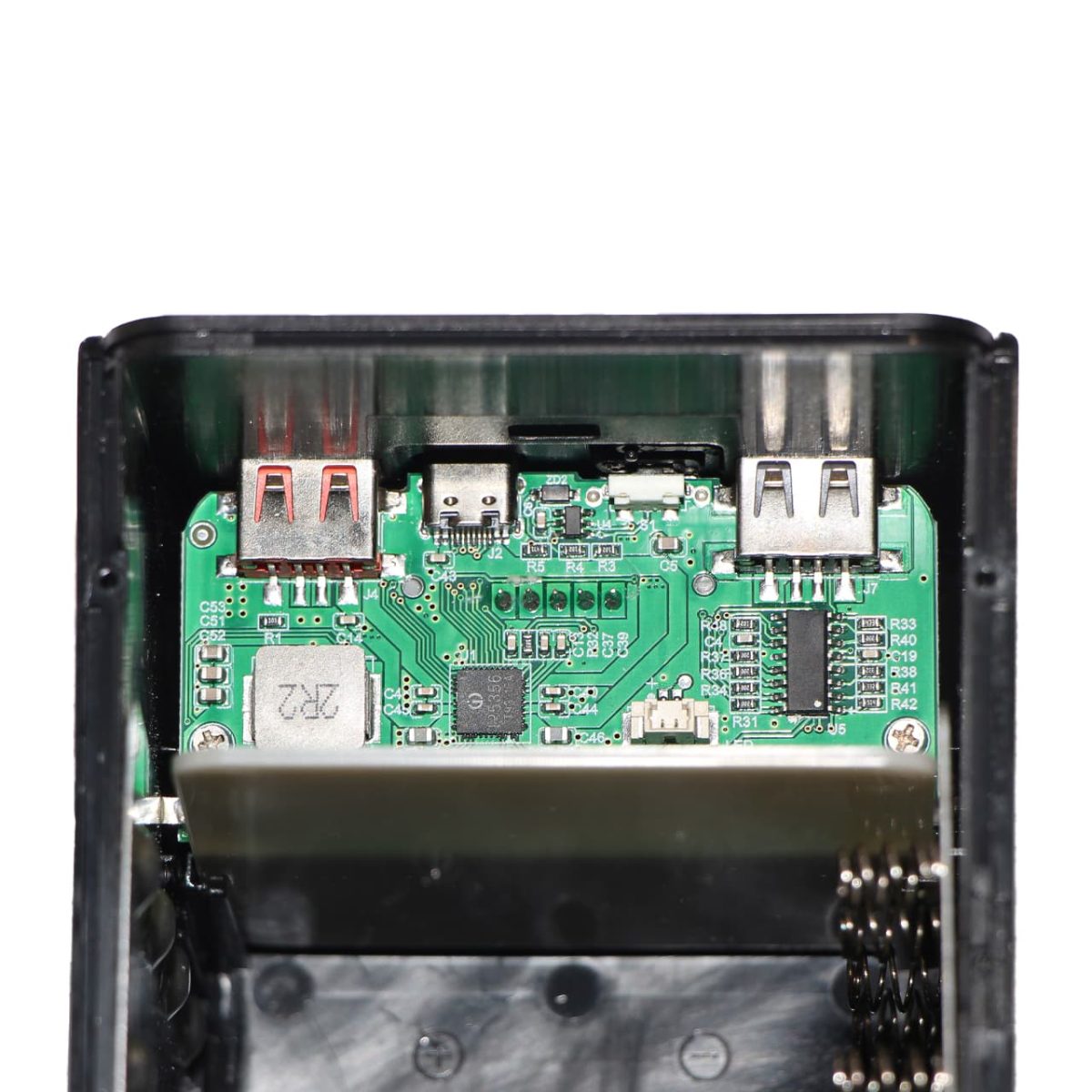

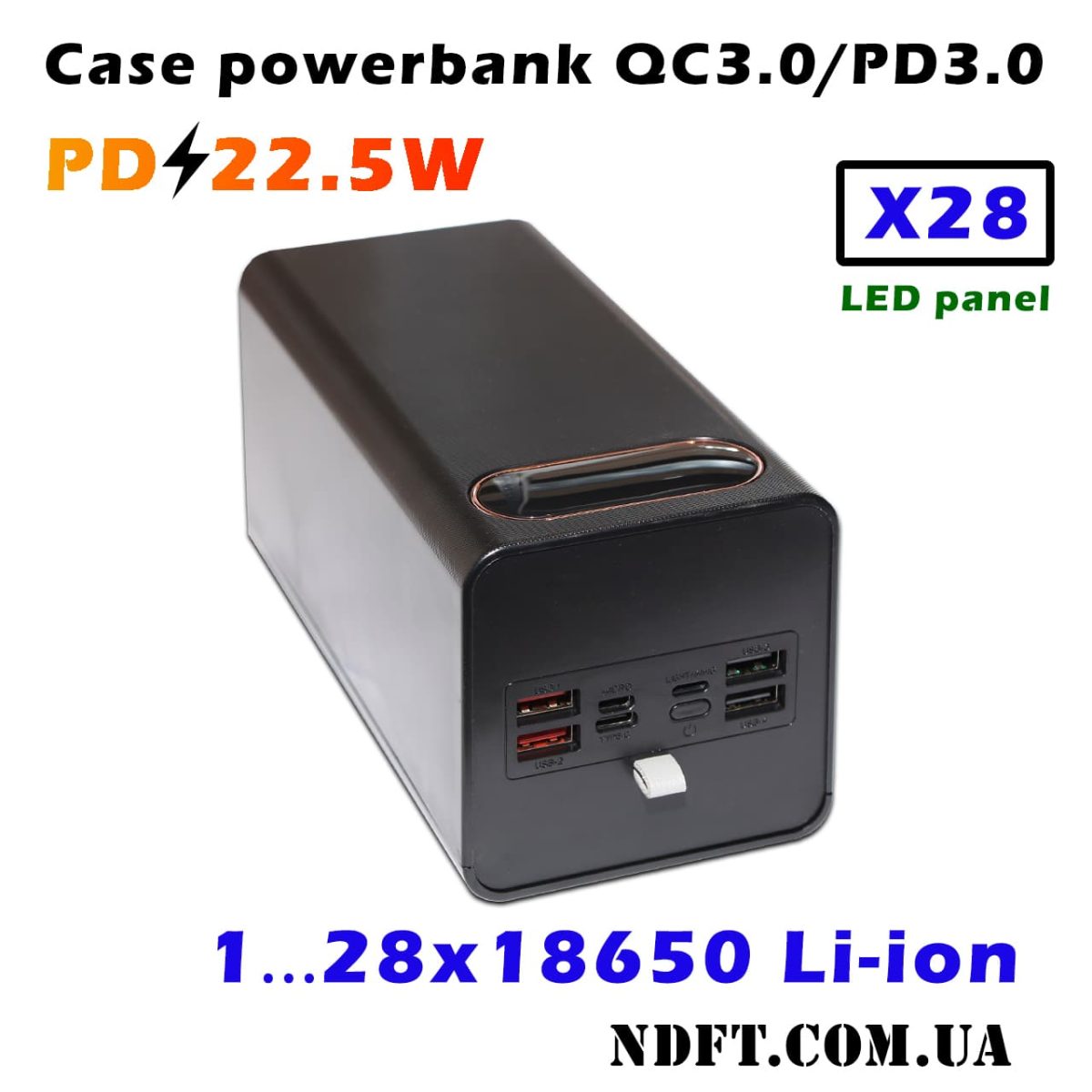

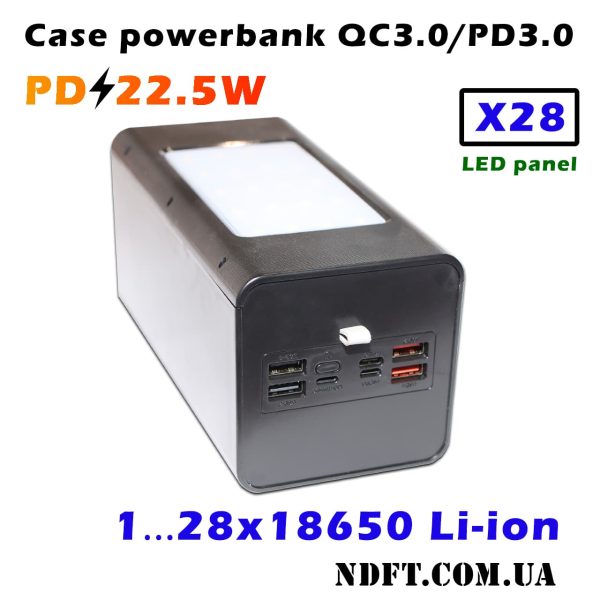

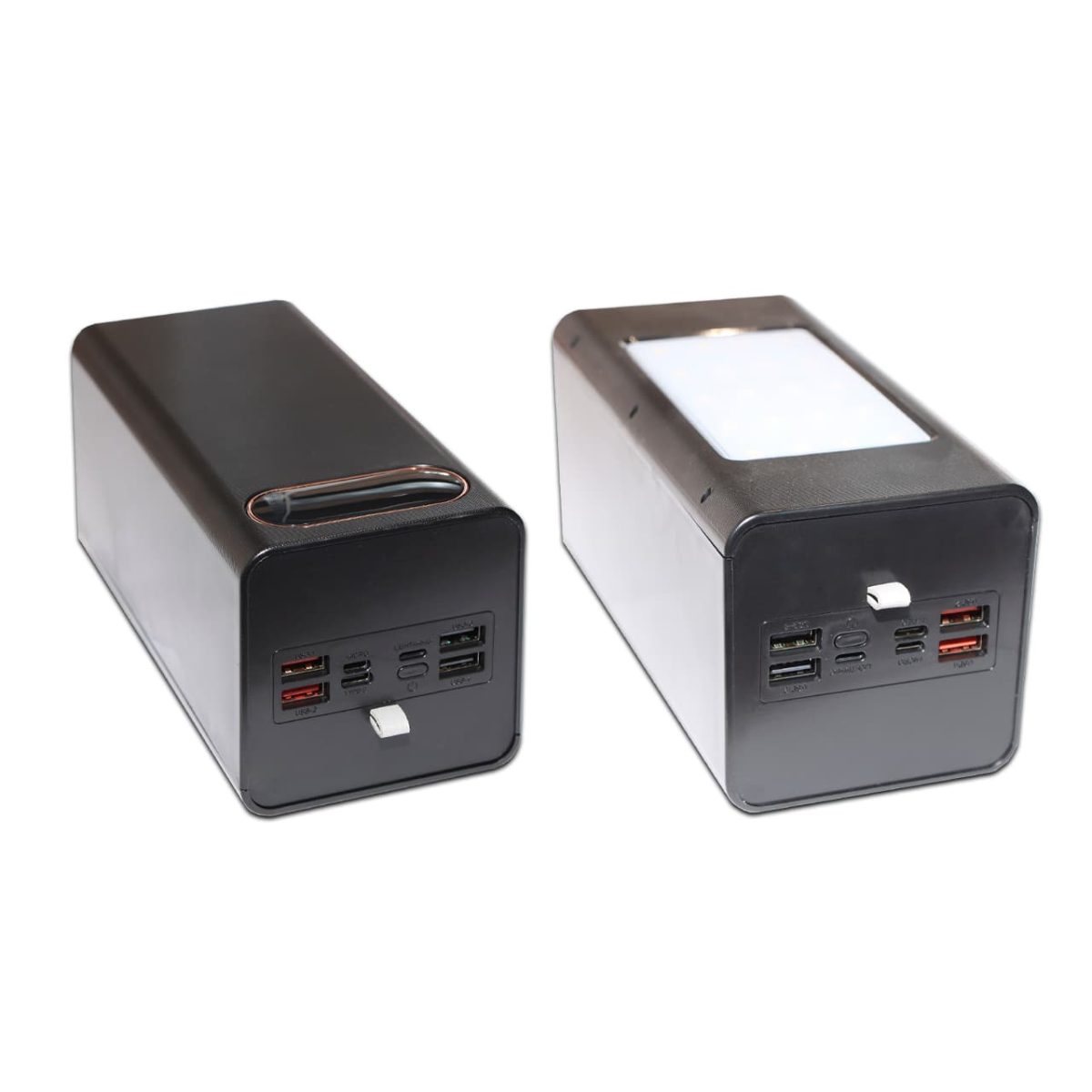

Корпус powerbank є набіром для складання портативного повербанка на 28 акумуляторів 18650 з LED панеллю. У корпусі встановлено плату модуля зарядки на контролері IP5356, максимальна вихідна потужність може досягати 22,5 Вт з ККД до 95%.
УВАГА при першому використанні слід дотримуватись таких рекомендацій:
- При установці акумуляторних батарей (АКБ) дотримуватись полярності. Якщо підключити АКБ неправильною полярністю з вже встановленими акумуляторами, може відгоріти пружинний контакт і вийти з ладу сам акумулятор
- Перед тим як встановити АКБ, потрібно переконатися, що їх рівень заряду приблизно однаковий збалансований, не більше 1-2%. Для цього можна по черзі встановлювати АКБ у відсік повербанку. Це потрібно, щоб уникнути перегріву акумуляторів з великою різницею в рівні заряду, надалі буде відбуватись автоматичне балансування при паралельному з'єднанні. Якщо рівень заряду АКБ не відомий, то рекомендується після встановлення їх у корпус почекати 30-60 хвилин до автоматичного балансування.
- Після першої установки акумуляторів активація роботи повербанка відбувається після підключення кабелю зарядного пристрою.
- Рекомендується при першому підключенні зарядити повербанк, а потім розрядити до повного відключення і зарядити.
Заряджання акумуляторів здійснюється в три етапи TC-CC-CV:
- при напрузі менше 3 В акумулятори заряджаються повільною зарядкою в режимі TC (струм ≤200 мА);
- при напрузі 3 В заряджання здійснюється постійним струмом в режимі CC (струм 5...0,4 А);
- після наближення до значення напруги повної зарядки, пристрій переходить на режим заряджання постійною напругою CV зі зменшенням зарядного струму до мінімального порога, після чого заряджання припиняється.
Коли підключено лише один пристрій, повербанк підтримує вхід та вихід із швидкою зарядкою. Коли підключено кілька пристроїв, повербанк підтримує лише 5 В на вході і виході.
При зарядці напругою 5 В вхідна потужність становить 10 Вт, при зарядці напругою швидкої зарядки вхідна потужність становить 18 Вт.
Для швидкої зарядки самого powerbank та пристроїв, які до нього підключені по протоках швидкої зарядки, краще використовувати якісний провід, який зможе пропускати високі струми.

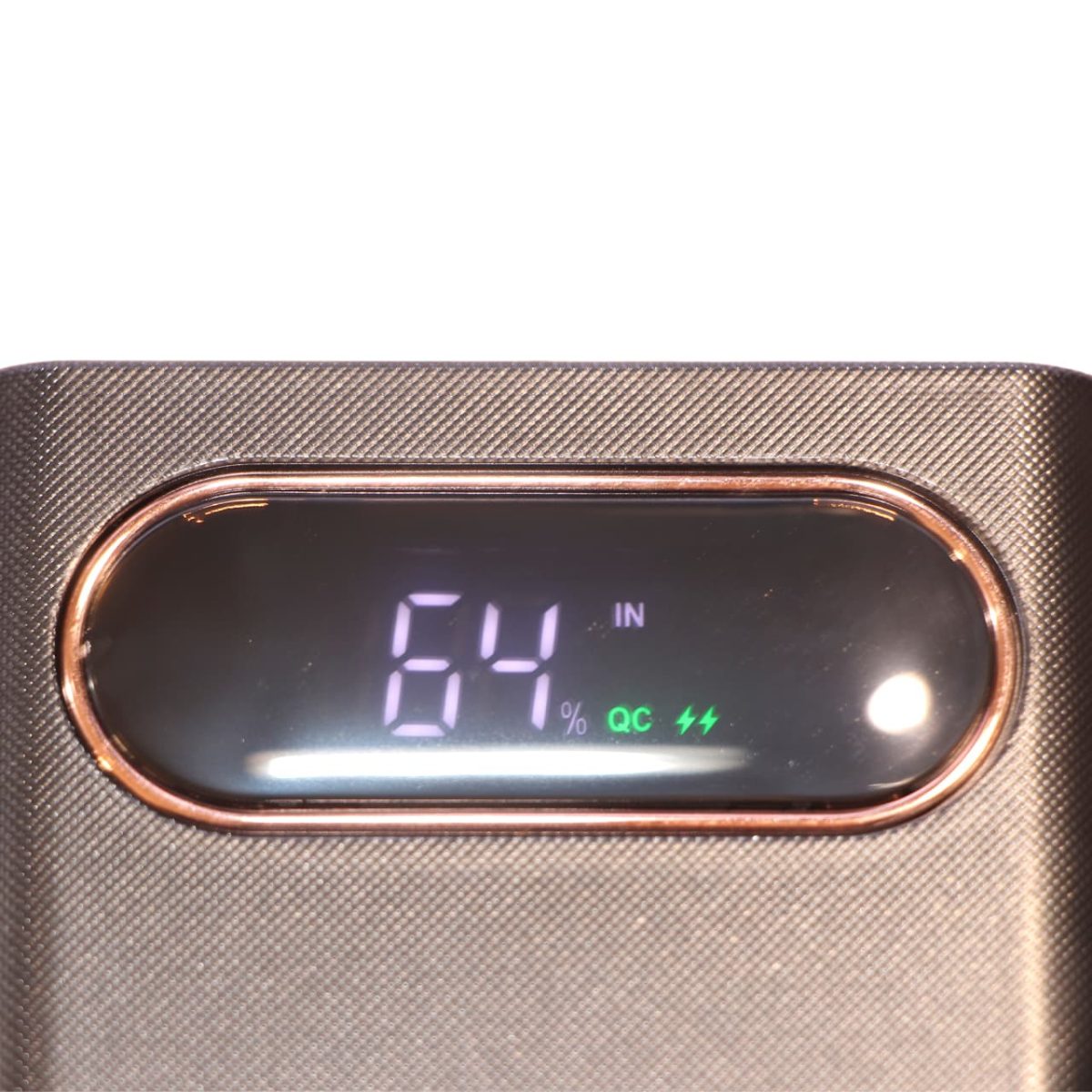

При початковому встановленні акумуляторів індикатор заряду може показувати не точні дані рівня заряду, т.к. пристрій ще не розуміє рівень заряду акумуляторів. Після повної зарядки та розрядки повербанку індикатор показуватиме актуальні дані на табло. Індикатор з рівнем заряду активується, натиснувши кнопку біля екрана.
Зарядка повербанку здійснюється через порти micro-USB, Lightning та USB type-C.

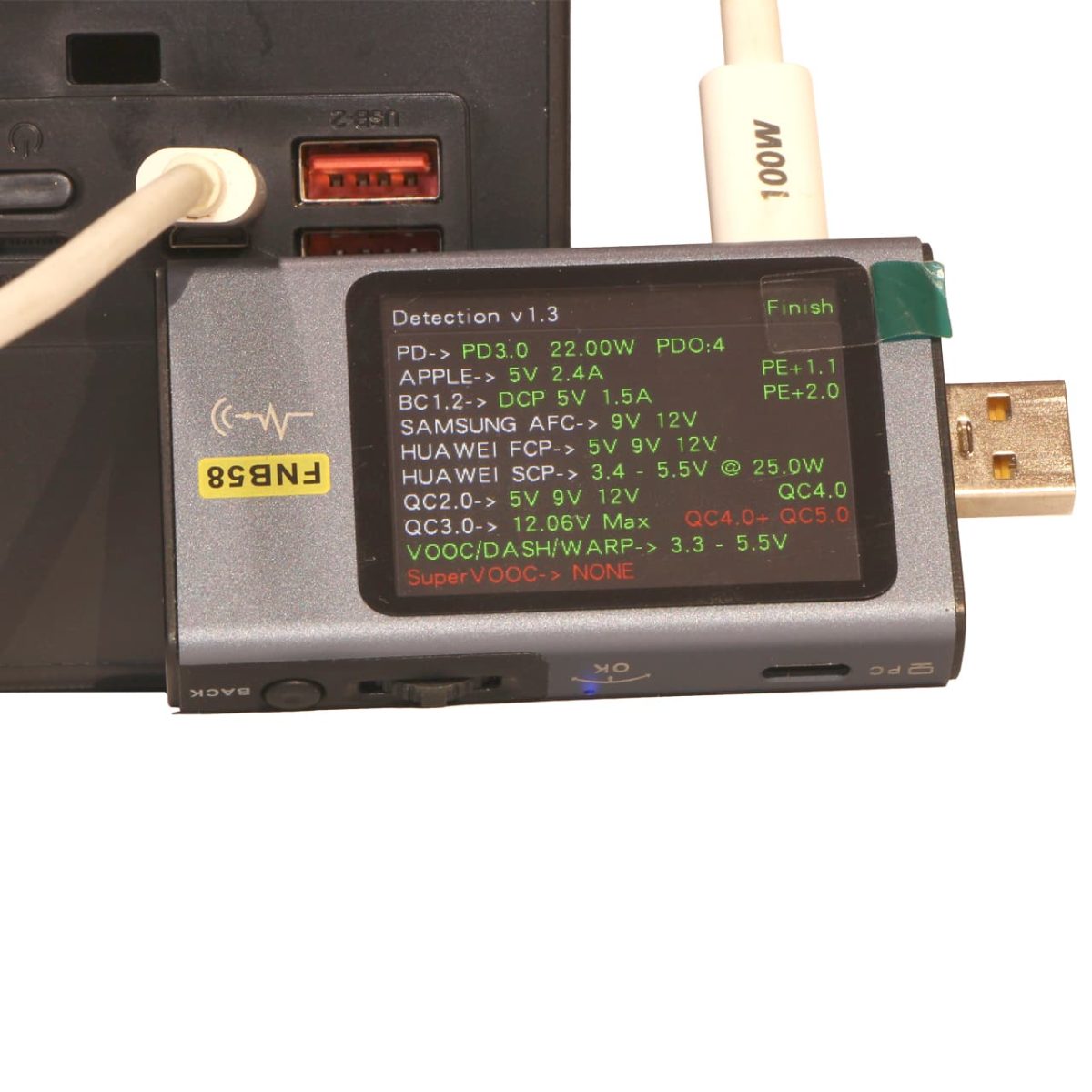

Порт USB type-C підтримує стандарт PD3.0, працює у двонаправленому режимі як на вхід, так і на вихід з підтримкою швидкої зарядки QC2.0/QC3.0. Також є два роз'єми USB-A, які підтримують швидку зарядку QC3.0 і два роз'єми USB-A 5V/2.4A (max 3A). Сама плата пристрою підтримує різні стандарти заряджання, включаючи QC2.0, QC3.0, PD2.0, PD3.0, FCP, AFC, SFCP, BC1.2, Apple, Samsung.
У корпусі встановлена LED панель, яка служить як ліхтарик, включається звичайний режим з максимальною яскравістю двома короткими натисканнями на кнопку, а кожне наступне натискання змінює режим роботи лампи.
Режим роботи лампи в залежності від кількості натискань кнопки має наступну черговість спрацьовування:
- звичайний режим з максимальною яскравістю
- звичайний режим із середньою яскравістю
- стробоскопічний швидкий режим
- стробоскопічний повільний режим
Технічні характеристики повербанку на 28 АКБ із LED панеллю:
- Модель корпусу: LED-18650×28
- Тип пристрою: Power bank
- Контролер: IP5356
- Максимальна вихідна потужність: 22,5 Вт
- Максимальная входная мощность: 18 Вт
- Ефективність (ККД): 95%
- Метод заряджання: TC-CC-CV
- Габаритні розміри (Д×Ш×В): 176×84×84 мм

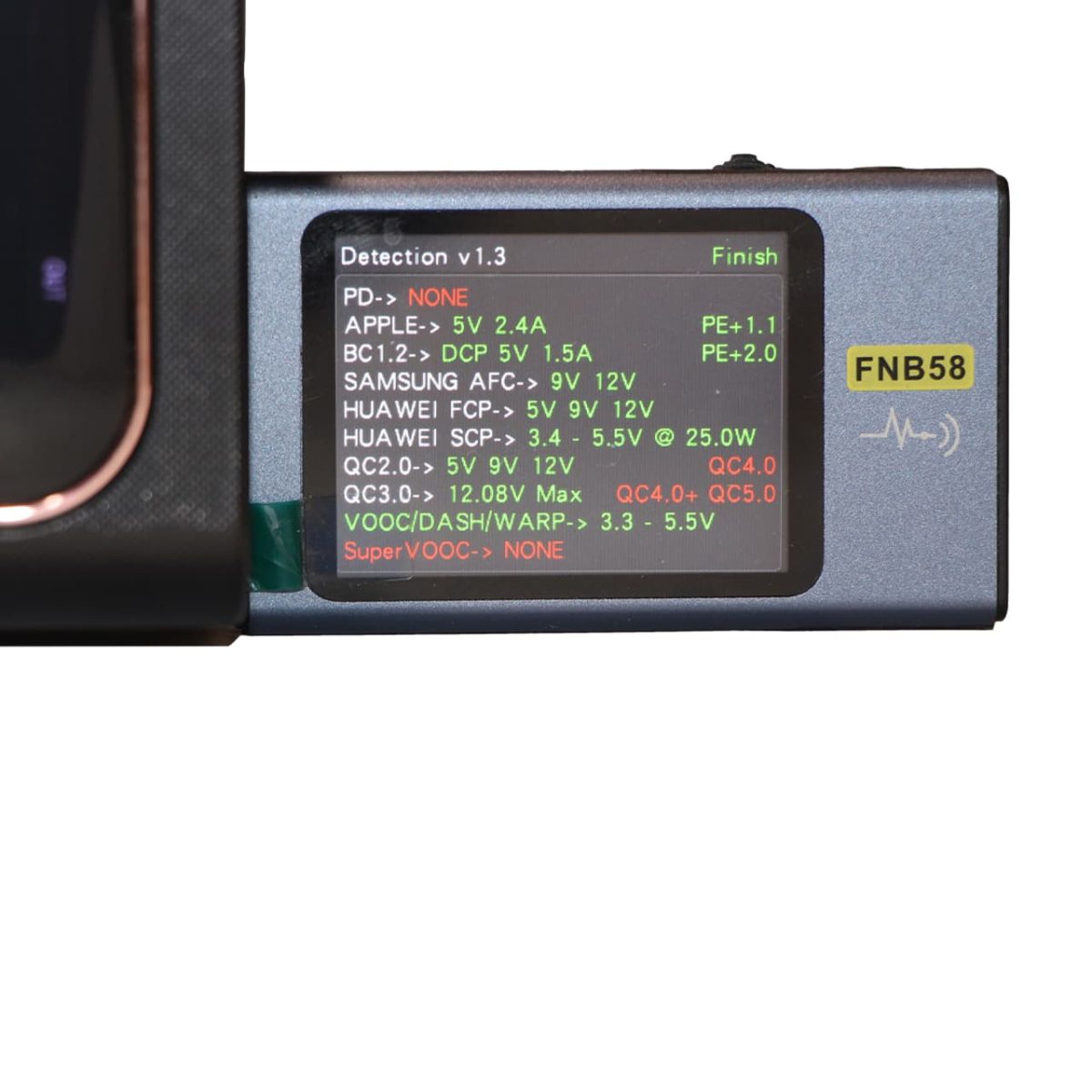

- Вихідні протоколи швидкого заряджання:
- PPS/PD3.0/PD2.0 (PPS 5…11V крок 20mV)
- QC3.0/QC2.0
- Samsung AFC
- Huawei FCP
- Huawei SCP
- PE2.0, PE1.1
- SFCP
- BC1.2 DCP/Apple/Samsung
- Вхідні протоколи швидкого заряджання:
- PD3.0/PD2.0
- AFC
- FCP
- SCP

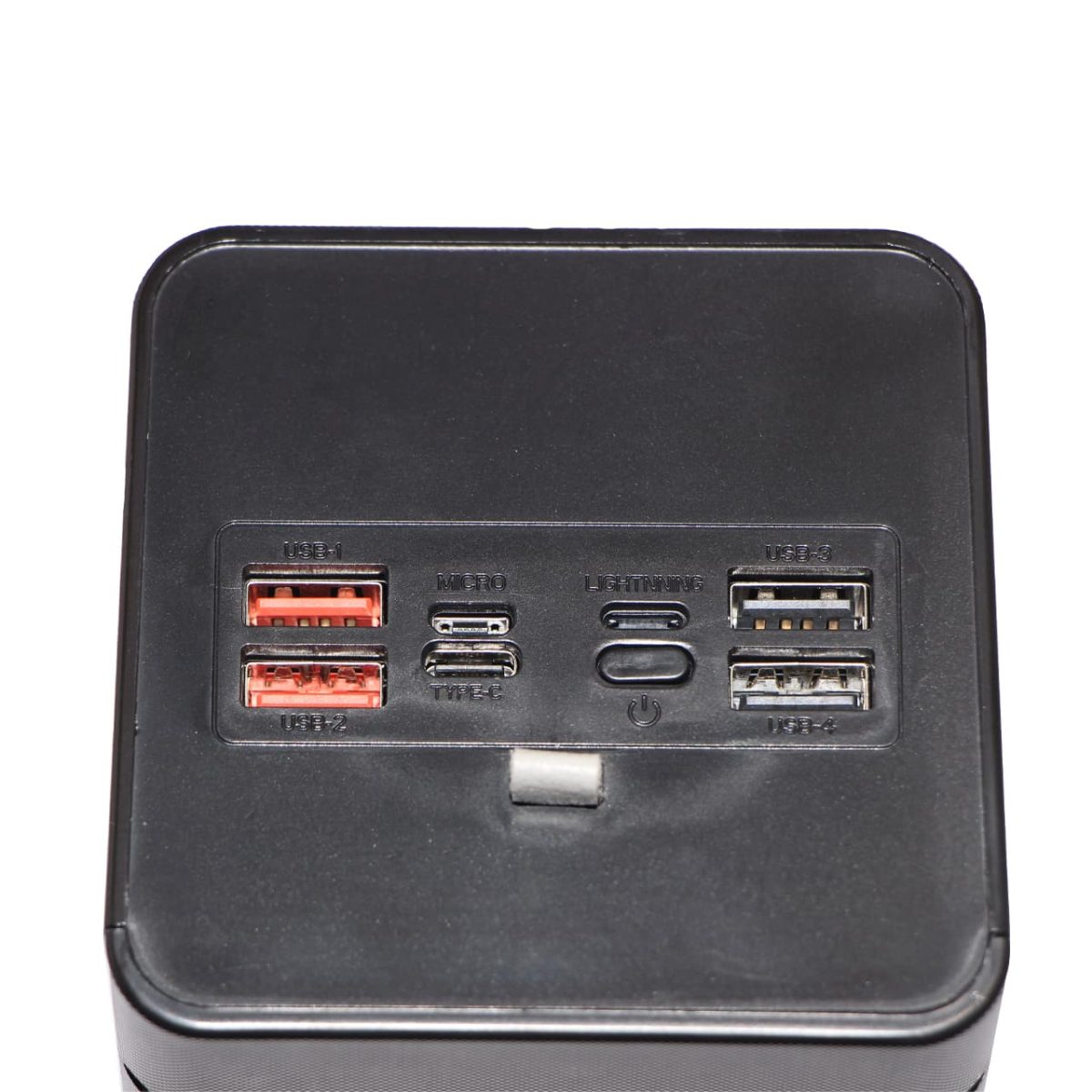

- Порти:
- вхід: USB type-C (5В/3А, 9В/2А, 12В/1.5А)
- вхід: Micro-USB (5В/2А, 5В/2А, 5В/1.5А)
- вхід: Lightning (5В/2А, 5В/2А, 5В/1.5А)
- вихід: USB type-C с поддержкой PD (5В 2.4А, 9В 2,22А, 12В 1,67А)
- вихід: USB-A1/A2 (5В 2.4А)
- вихід: USB-A3/A4 для швидкого заряджання (5В 2А/3А/4,5А, 9В 2А/2,5А, 12В 1,85А)
- Протоколи роз'ємів:
- USB-A вихід: QC3.0/QC2.0/AFC/FCP/SCP/SFCP/PE2.0/PE1.0
- Type-C вихід: PPS/PD3.0/PD2.0/QC3.0/QC2.0/AFC/FCP/SCP/SFCP/PE2.0/PE1.0/SFCP
- Type-C вхід: PD3.0/PD2.0/AFC/FCP/SFCP
- Micro-USB вхід: AFC/FCP/SFCP
- Lightning вхід: PD3.0/PD2.0
- Індикатор рівня заряду в %: так
- LED панель (ліхтарик): так
- Функції захисту:
- від навантаження по струму на виході
- від перенапруги на виході
- від короткого замикання на виході
- від підвищеної та зниженої напруги на вході
- від перегріву мікросхеми
- від статичної електрики
- Тип акумуляторів: Li-ion 18650 (ø18mm, довжина 65mm)
- Число акумуляторів для встановлення: 1…28
- Матеріал корпусу: пластик
- Країна виробник: Китай

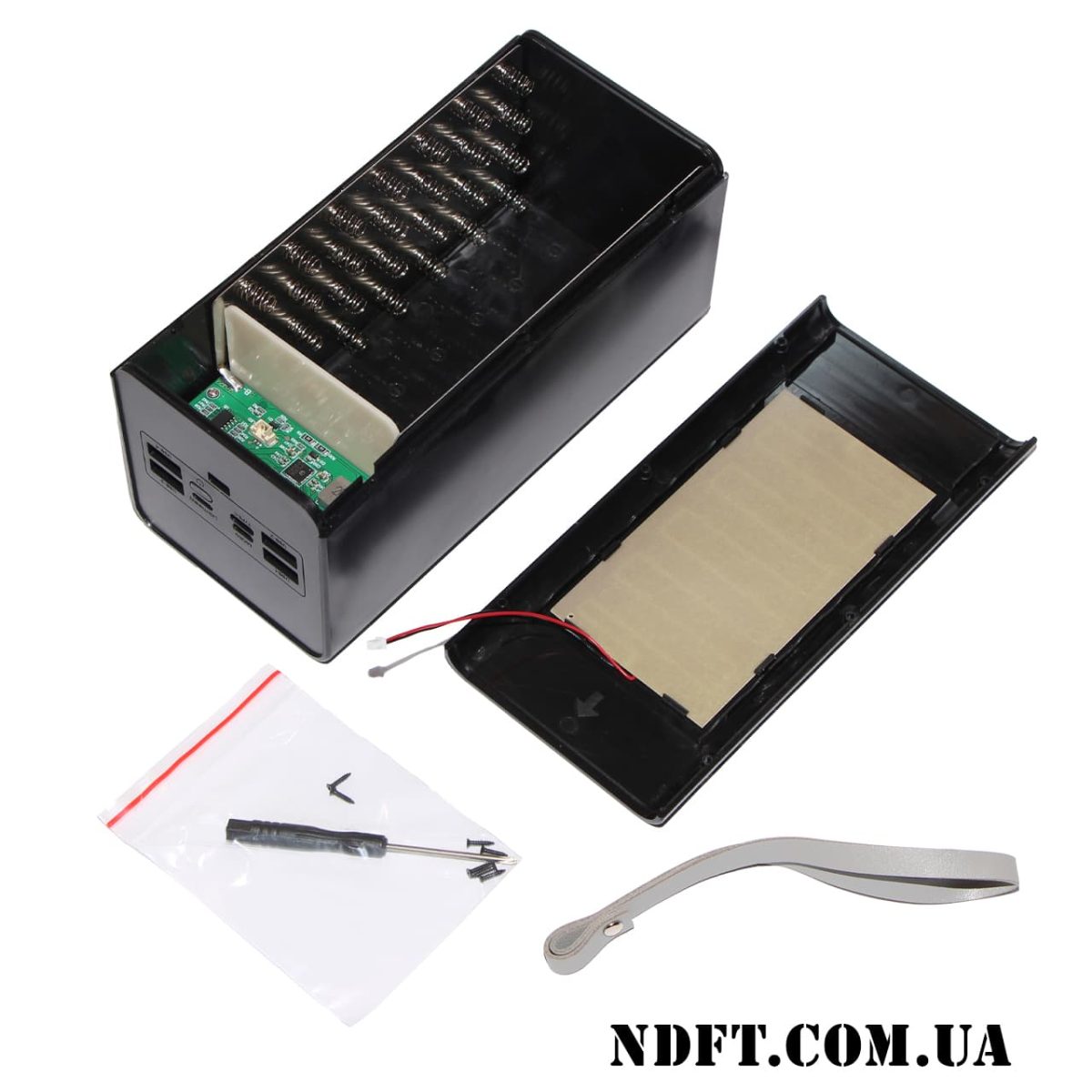

Комплектація постачання:
- Корпус із платою без акумуляторів
- Набір шурупів та викрутка
- Ремінець зі шкірозамінника
