Повний комплект складається з 4-х планок (по 4 шт. кожного виду):
- 49D2900 JB A 49HR330M05A1 V3 (TOT-49-D2900-4X4 4X5-3030C-d6t-2d1-A-5S1P REV.V3) – 4 шт.
- 49D2900 JB B 49HR330M04B1 V3 (TOT-49-D2900-4X4 4X5-3030C-d6t-2d1-B-4S1P REV.V3) – 4 шт.
Ціна вказана за повний комплект з 4-х світлодіодних планок.

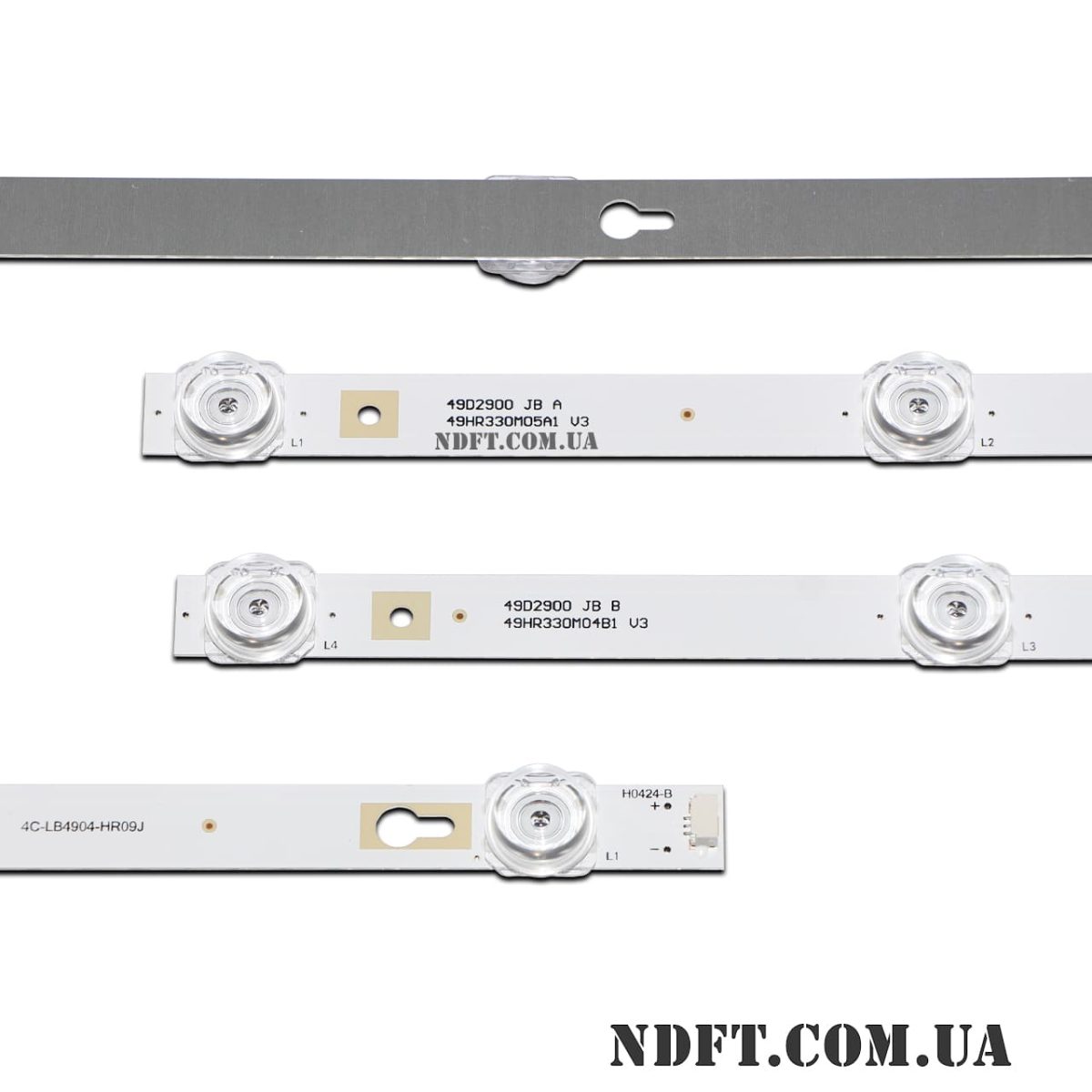

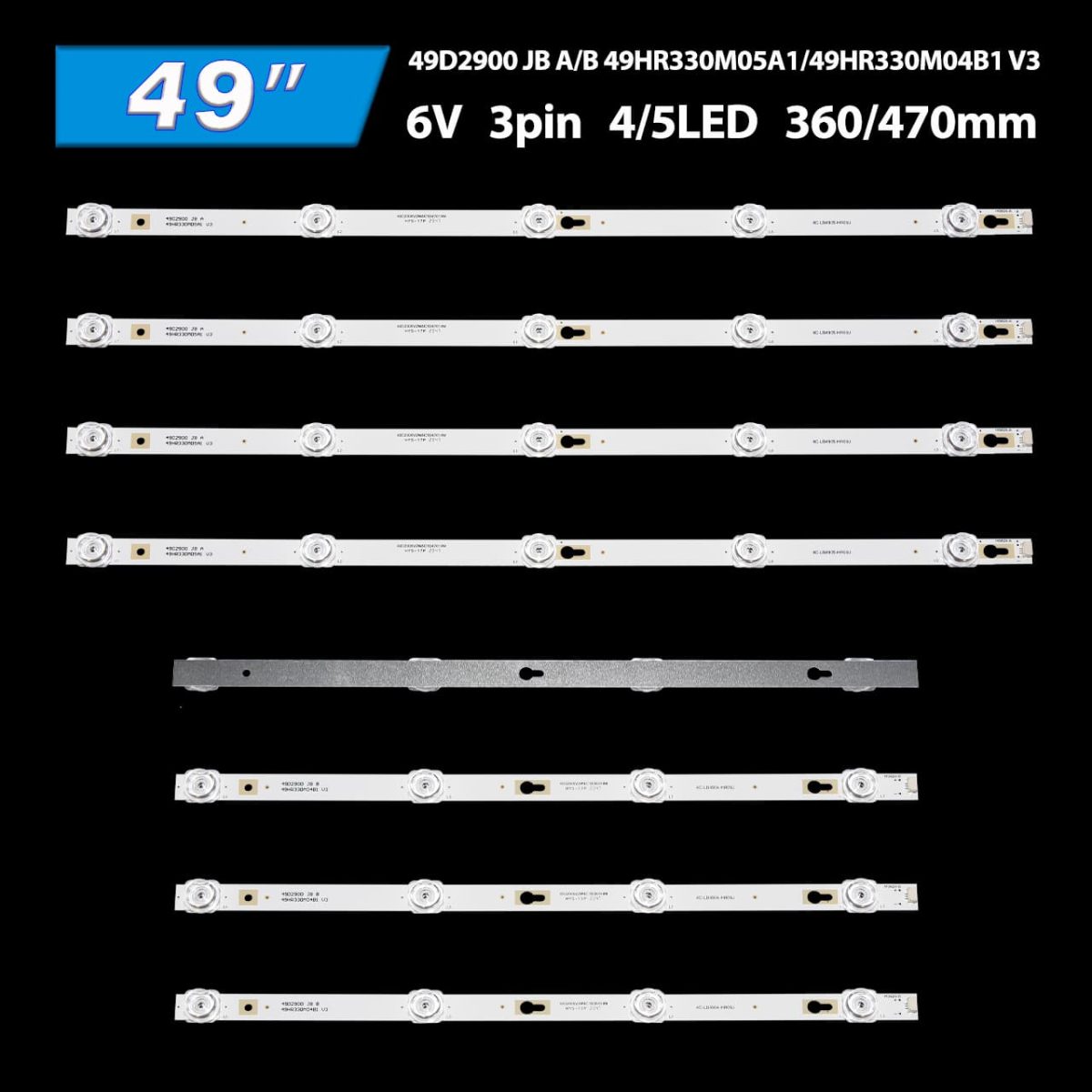

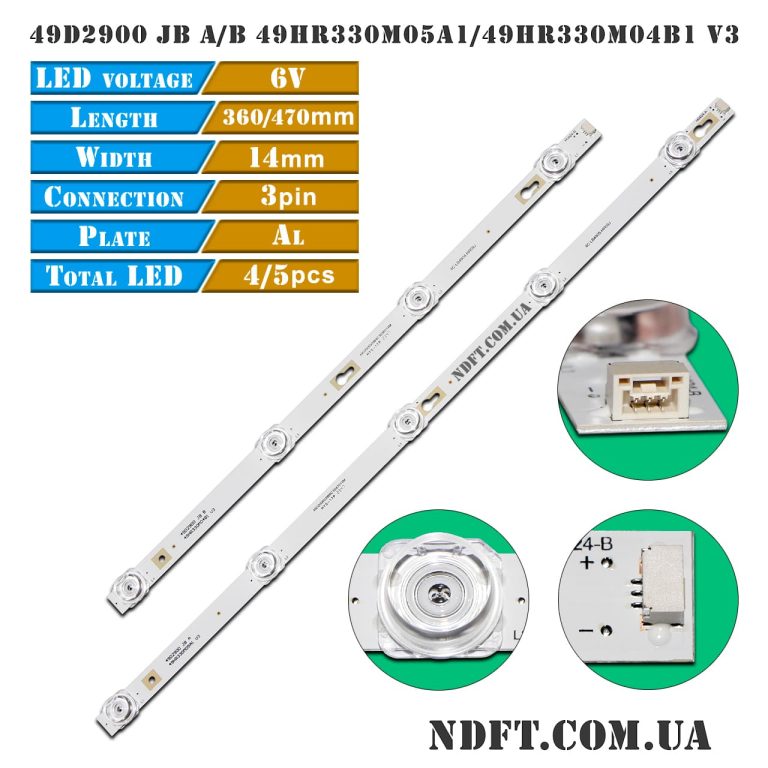

Комплект планок LED підсвітки 49D2900 JB A/B 49HR330M05A1/49HR330M04B1 V3 характеристики:
- Маркування:
- 49D2900 JB A 49HR330M05A1 V3
- 49D2900 JB B 49HR330M04B1 V3
- 4C-LB4905-HR09J A
- 4C-LB4904-HR09J B
- 49D2006V2W5C1B47014M
- 49D2006V2W4C1B36014M
- Робоча напруга одного світлодіода: 6 В
- Загальна напруга планки:
- A тип: 30 В (5S1P)
- B тип: 24 В (4S1P)
- Кількість світлодіодів на кожній планці:
- A тип: 5 шт.
- B тип: 4 шт.
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 49″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки:
- A тип: 470 мм
- B тип: 360 мм
- Кількість контактів на роз’ємі: 3
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами отворів для кріплення:
- A тип: 210-207 мм
- B тип: 133-140 мм
- Відстань між центрами світлодіодів:
- A тип: 108-108-103-103 мм
- B тип: 108-108-103 мм
- Відстань між центром 1-го та останнього LED:
- A тип: 422 мм
- B тип: 319 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 14 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги 49D2900 JB A/B 49HR330M05A1/49HR330M04B1 V3:
- TOT-49-D2900, TOT_49_D2900_4X4 4X5_3030C_d6t-2d1_A_5S1P REV.V3
- TOT-49-D2900, TOT_49_D2900_4X4 4X5_3030C_d6t-2d1_B_4S1P REV.V3
- TOT-49-D2900, TOT-49-D2900-4X4 4X5-3030C-d6t-2d1-A-5S1P REV.V3
- TOT-49-D2900, TOT-49-D2900-4X4 4X5-3030C-d6t-2d1-B-4S1P REV.V3
- ShineOn 2D02711 Rev.K, ShineOn 2D02712 Rev.K
- ShineOn 2D02900 REV.B, ShineOn 2D02899 REV.B
- 49HR330M05A0, 49HR330M04B0
- 4C-LB4905-HR01J, 4C-LB4904-HR04J
- 4C-LB4905-YM01
- 4C-LB4905-YH06
- TCL_49D2900_5X4_3030_LX20190403
- TCL_49D2900_4X4_3030_LX20180403
- TCL-49D2900-5X4-3030-LX20190403
- TCL-49D2900-4X4-3030-LX20180403
- SJ.SB.D4900401-3030BL-M, SJ.SBD4900501-3030BR-M
- 006-P1K3527A, 006-P1K3526A
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- LVF490CSOT
- LVU490CS0T
- LVU485ND1L
- T8-49D2900U-LPN1
- ST4851D03-1-XR-1
- ST4851D03-3 та інших.
Сумісність з моделями телевізорів діагоналлю 49″:
- Melo: 49M1AU
- Lehua: 49AS5500 49AU7500
- TCL: 49P4, 49S403, L49A810, D49A730U, D49A630U, 49S405TCAA, L49P1S-F, D49A620U, L49P2-UD, L49P1A-F, D49A660U, U49P6006, LE49D8600, D49A810, D49A620US, D49A640U, Y49G33, Y49P1A, Y49G10, Y49G29, 49A960C, 49S350, 49S403TBAA, 49S305
- Thomson: U49P6046, U49P6066, 49UC6306, 49UC6316, 49UC6406, 49UC6416, 49UC6426, 49UC6326, 49US6016, 49UT6006, 49UV6416W
- Toshiba: 49U6700C, 49U67EBC та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
