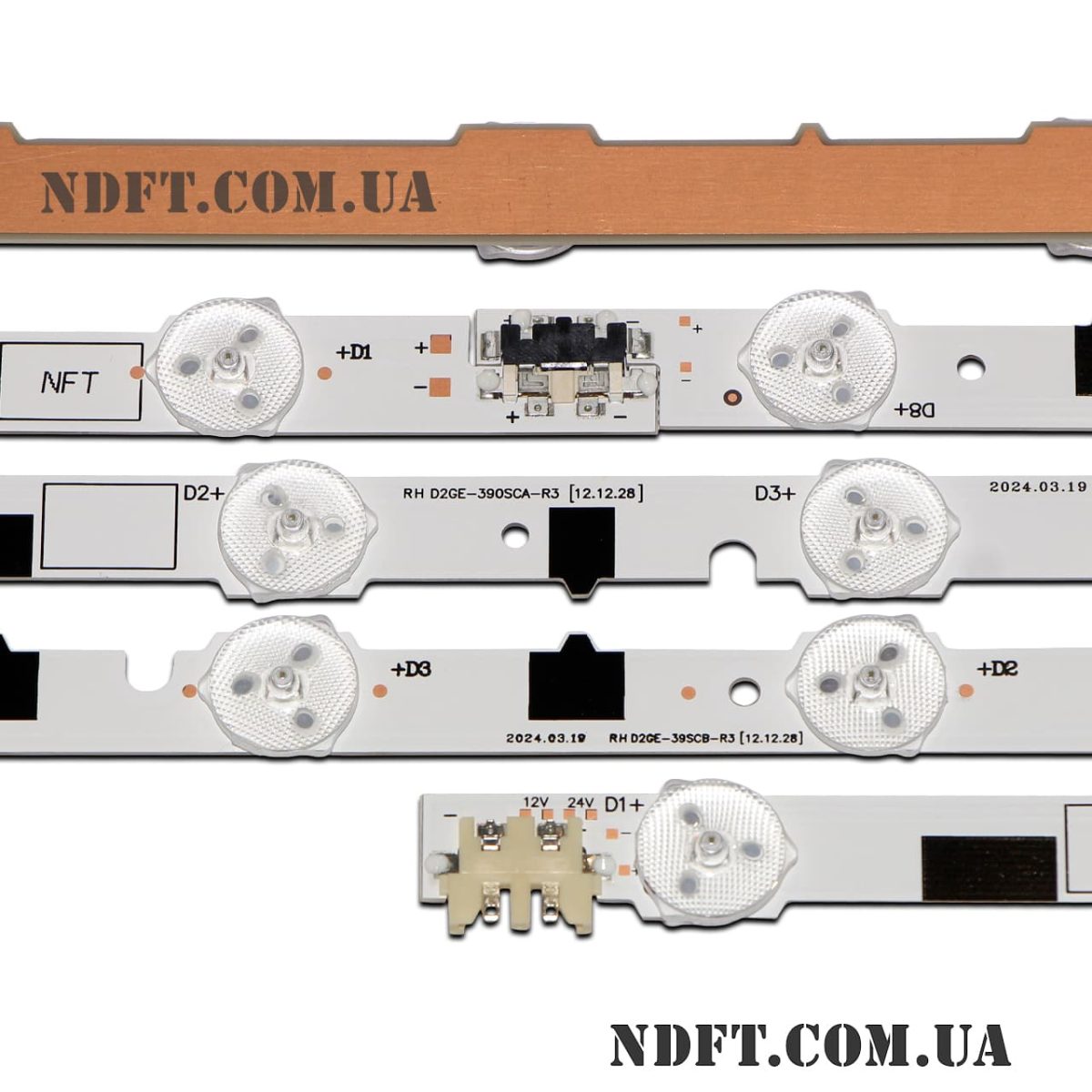

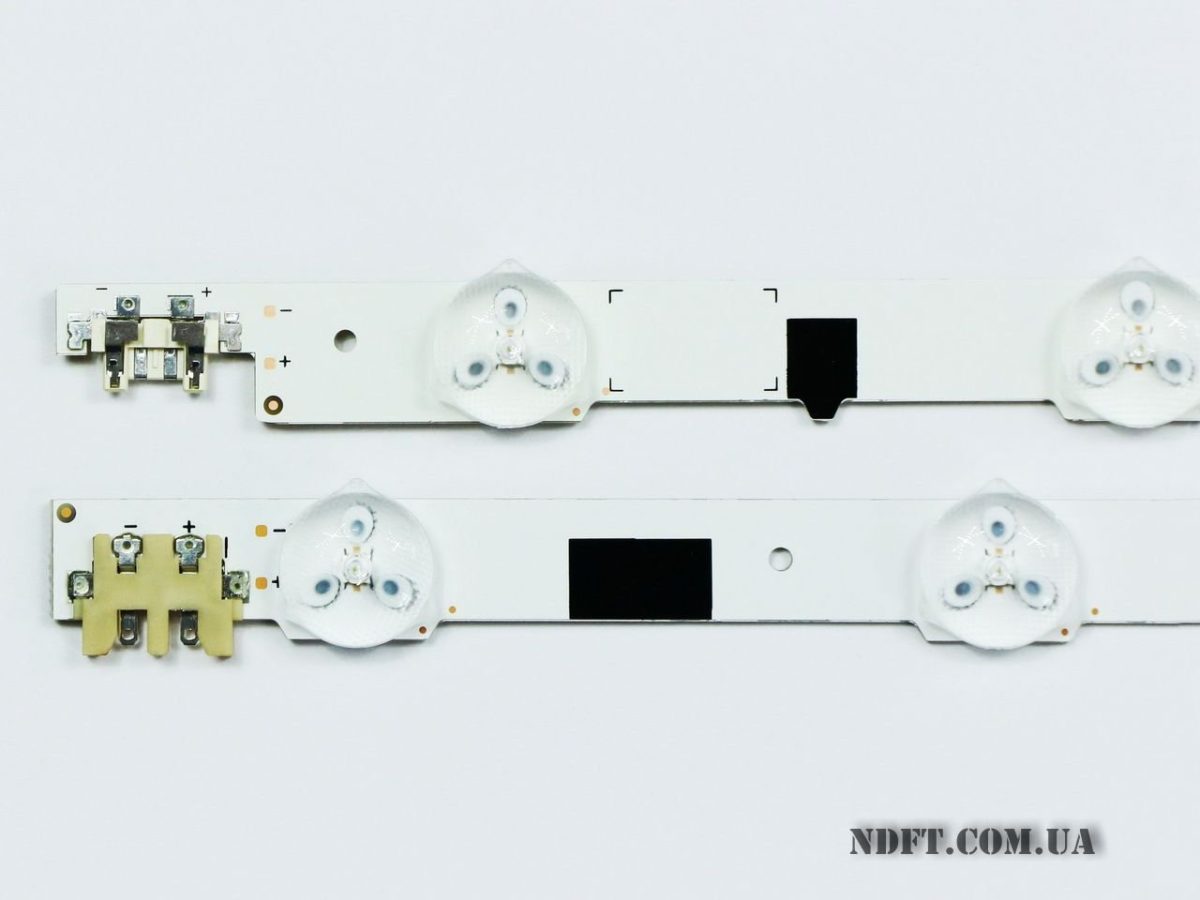

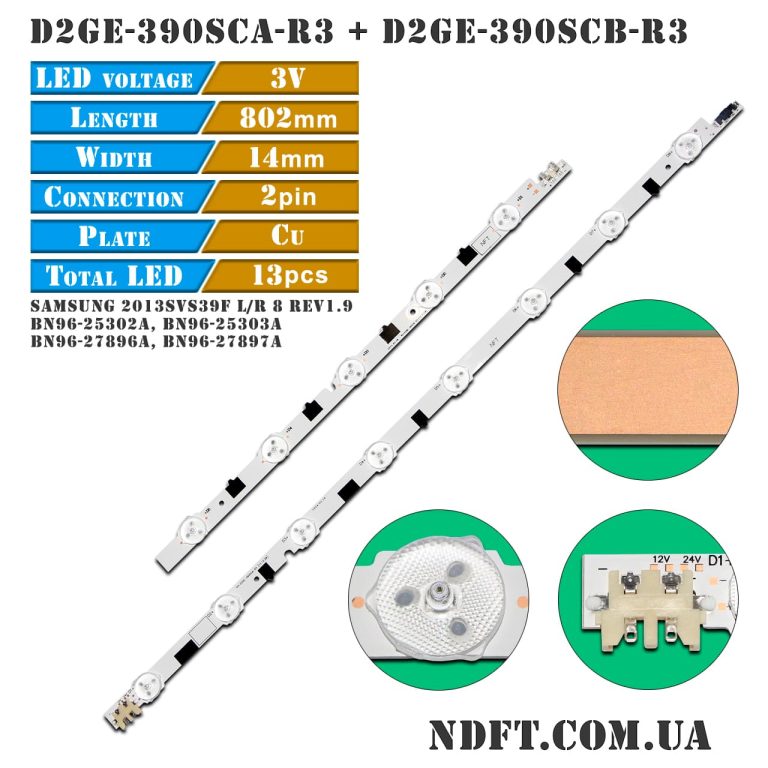

Комплект планок LED підсвітки D2GE-390SCA-R3 D2GE-390SCB-R3 характеристики:
- Маркування:
- D2GE-390SCA-R3 (Samsung 2013SVS39F L 8 REV1.9)
- D2GE-390SCB-R3 (Samsung 2013SVS39F R 5 REV1.9)
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 39 В (13S1P)
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 39″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- A (L) тип: 500 мм
- B (R) тип: 323 мм
- A B (L R) в сборе: 802 мм
- Кількість контактів на роз’ємі: 2
- Кількість світлодіодів на кожній планці:
- A (L) тип: 8 шт.
- B (R) тип: 5 шт.
- A B (L R) в сборе: 13 шт.
- Матеріал підкладки: фольгований текстоліт
- Відстань між центрами отворів для кріплення:
- A (L) тип: 330 мм
- B (R) тип: 153 мм
- Відстань між центрами світлодіодів:
- A (L) тип: 64-62-62-62-62-62-62 мм
- B (R) тип: 62-62-62-65 мм
- A B (R L) в сборе: 63-62-62-62-62-62-62-64-62-62-62-65 мм
- Відстань між центром 1-го та останнього LED: 745 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок:
- У вузькій області: 12 мм
- У широкій області: 14 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги D2GE-390SCA-R3 D2GE-390SCB-R3:
- BN41-02027A (LED Interface)
- Samsung 2013SVS39F L 8 REV1.9
- Samsung 2013SVS39F R 5 REV1.9
- BN96-25302A, BN96-25303A
- BN96-27896A, BN96-27897A
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- CY-HF390BGMV1H
- CY-HF390BGMV1V
- CY-HF390BGAV2H
- HF390BGA-B2
- HF390BGA-C1
- HF390BGM-C1
- T390HVF01.1 та інших.
Сумісність з моделями телевізорів діагоналлю 39″:
- Akai: LEA-39J29P
- Dexp: F39B7000VD
- Ergo: LE39VT6, LE39D5
- MYTV: TL-39
- Nordstar: NSTV-4001
- Samsung: UE39F5000AK, UA39F5008AR, UE39F5070SS, UA39F5088AK, UA39F5088AR, UE39F5300AK, UE39F5008AK, UE39F5500, UE39F5500AK, UE39F5030, UE39F5000AK, UE39F5000, UE39F5020, UE39F5300, UE39F5020AK, UE39F5000ASXBT, UE39F5000ASXUA, UE39F5000AWXBT, UE39F5000AWXXC, UE39F5000AWXXH, UE39F5000AWXXN, UE39F5000AWXZF, UE39F5000AWXZG, UE39F5030AK
- Telefunken: TF-LED39S32T2 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- У продажу є аналогічні планки виконані на алюмінієвій підкладці у вигляді цілісних планок (артикул 1460152).
Можлива проклейка теплопровідного скотча за запитом.

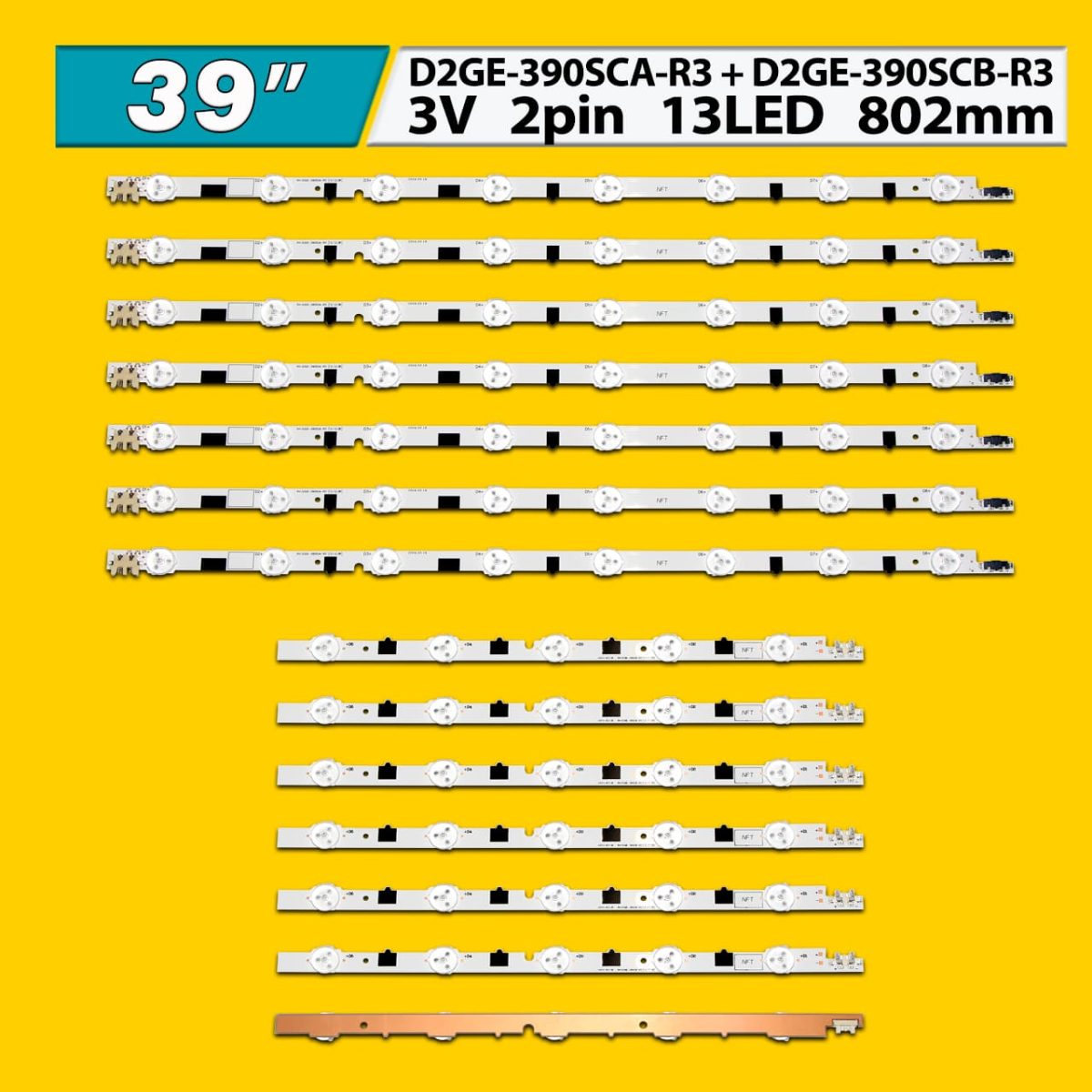

Повний комплект складається з 14-ти планок (по 7 шт. кожного виду):
- D2GE-390SCA-R3 (Samsung 2013SVS39F L8 REV1.9) – 7 шт.
- D2GE-390SCB-R3 (Samsung 2013SVS39F R5 REV1.9) – 7 шт.
Ціна вказана за повний комплект з 14-ти світлодіодних планок.
