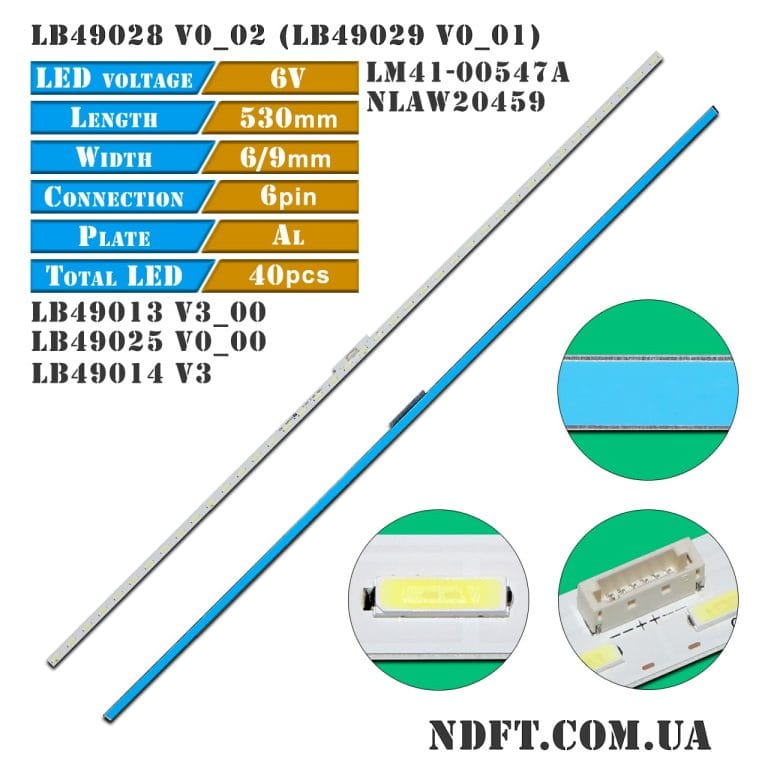

Комплект планок LED підсвітки LB49013, LB49014, LB49025, LB49028, LB49029 (NLAW20459, LM41-00547A) характеристики:
- Маркування:

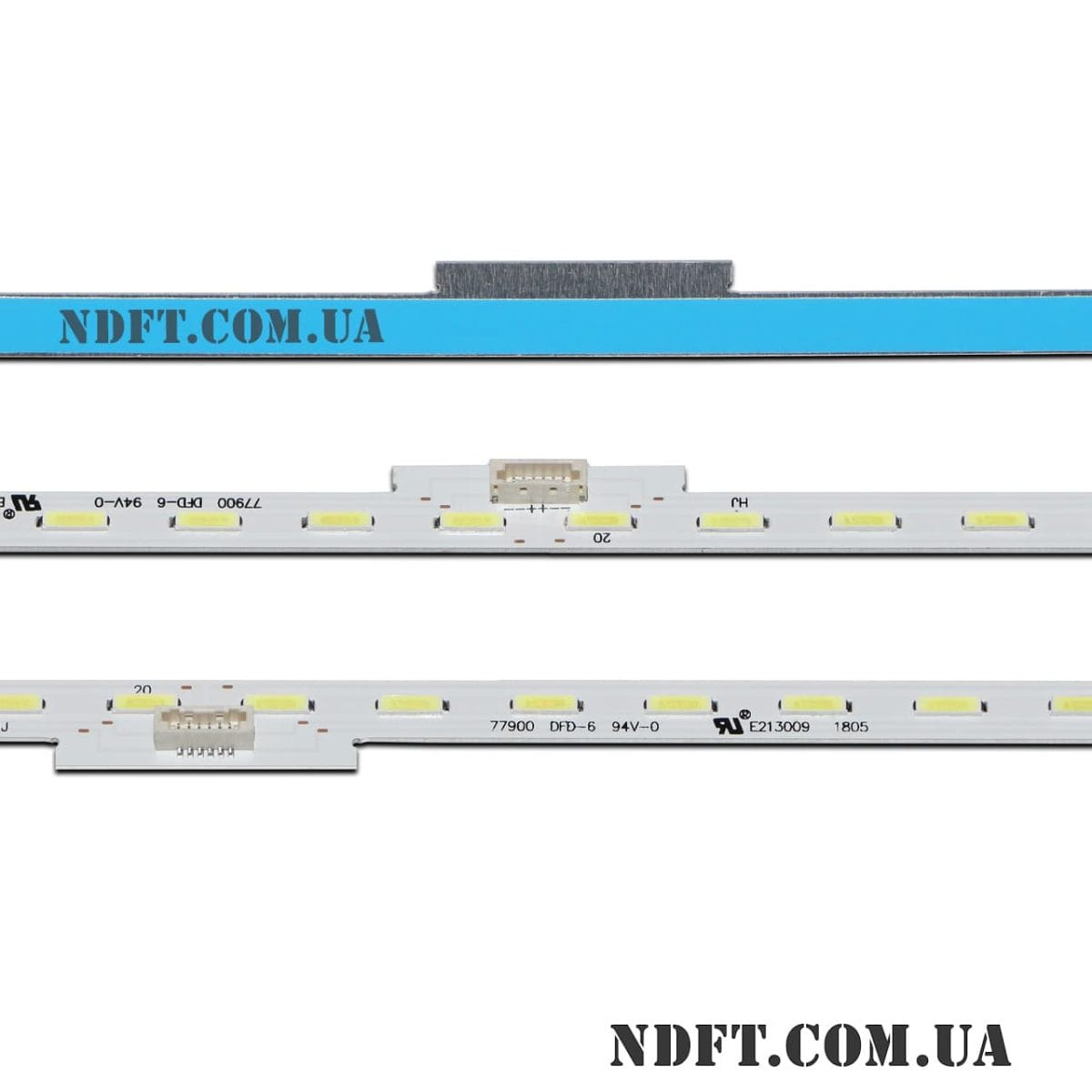

- 77900 DFD-6
- LB49013, LB49014, LB49025, LB49028, LB49029 (NLAW20459, NLAW30451, LM41-00547A)
- Робоча напруга одного світлодіода: 6 В
- Загальна напруга групи: 60 В (4×10S1P)
- Кількість світлодіодів на кожній планці: 40 шт. (4 групи по 10 шт.)
- Висота планки (підкладка + лінза): 2 мм
- Діагональ екрану: 49″
- Довжина кожної планки: 530 мм
- Кількість контактів на роз’ємі: 6
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами світлодіодів: 14 мм
- Відстань між центром 1-го та останнього LED: 519 мм
- Тип світлорозсіювача: відкритий діод
- Розміри світлодіода (Д×Ш×В): 7×2 мм (7020)
- Ширина підкладки планок:
- У вузькій області: 6 мм
- У широкій області: 9 мм
- Застосування: ремонт торцевої (Edge LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LB49013, LB49014, LB49025, LB49028, LB49029:
- LB49013 V0_00
- LB49013 V2_00
- LB49013 V3_00
- LB49014 V3
- LB49025 V0_00
- LB49028 V0_02
- LB49029 V0_01
- 77900 DFD-8, 77900 DFD-9
- NLAW20459 E_R824201644L49F00273NJ
- E_R620006265C49F3AD04MC
- L3_HRH_D9_BMM_S10_4_R1.0_RB7_1.0_LM41-00547A
- LM41-00547A, 77900 DFD-9, 70328GD, 70526GD, 71114GD
- 4-690-561 (радиатор), 4-725-887 (радиатор), 4-595-781 (радіатор)
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- YS85490HNG01, YS8S490HNG01, YM75490HNG0, YM7S490HNG, NS7S490HNO11, HV490FHB-N8L, LC490EQY-SKA2, YM7S490HNG0, LC490EGY-SMA1, YM7F490HNG01, YS9S049HNG01, A5002492A, T420HVJ02.0, T420HVF06.1, NS7S490HN011, NS7S490HNO01, YS75490HNG01, NS7S490HND01, YS7S490HNG01 та інших.
Сумісність з моделями телевізорів Sony діагоналлю 49″:
- Sony: KD-49XE7002, KD-49XF7003, KD-49XF7005, KD-49XF7073, KD-49XE7077, KD-49XE7093, KD-49XE7096, KD-49X720E, KDL-49W660E, KDL-49WE665, KDL-49WE754, KDL-49WE75, KD-49XF8096, KD-49W660E, KD-49FX8596, KD-49XG7005, KD-49XG7077, KD-49XG7096, KD-49XG8096, KD-49XG8196, KD-49XG8396, KD-49XH8077, KD-49XH8096, KDL-49WE755, XBR-49X800E, XBR-49X800G, XBR-49X800H, KD-49X8000E, KD-49X7500F, KDL-49WE750, KDL-49WE660E, KD-49XE7003, KD-49XE7005, KD-49XE7073, KD-49XF7596, KD-49XF7077, KD-49X7000G, KD-49X7000F, KDL-49XE8096, KD-49XF8577, KD-49X7005, KD-49XF7002, KD-49XF7093, KD-49XF7096, KDL-49WE753 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

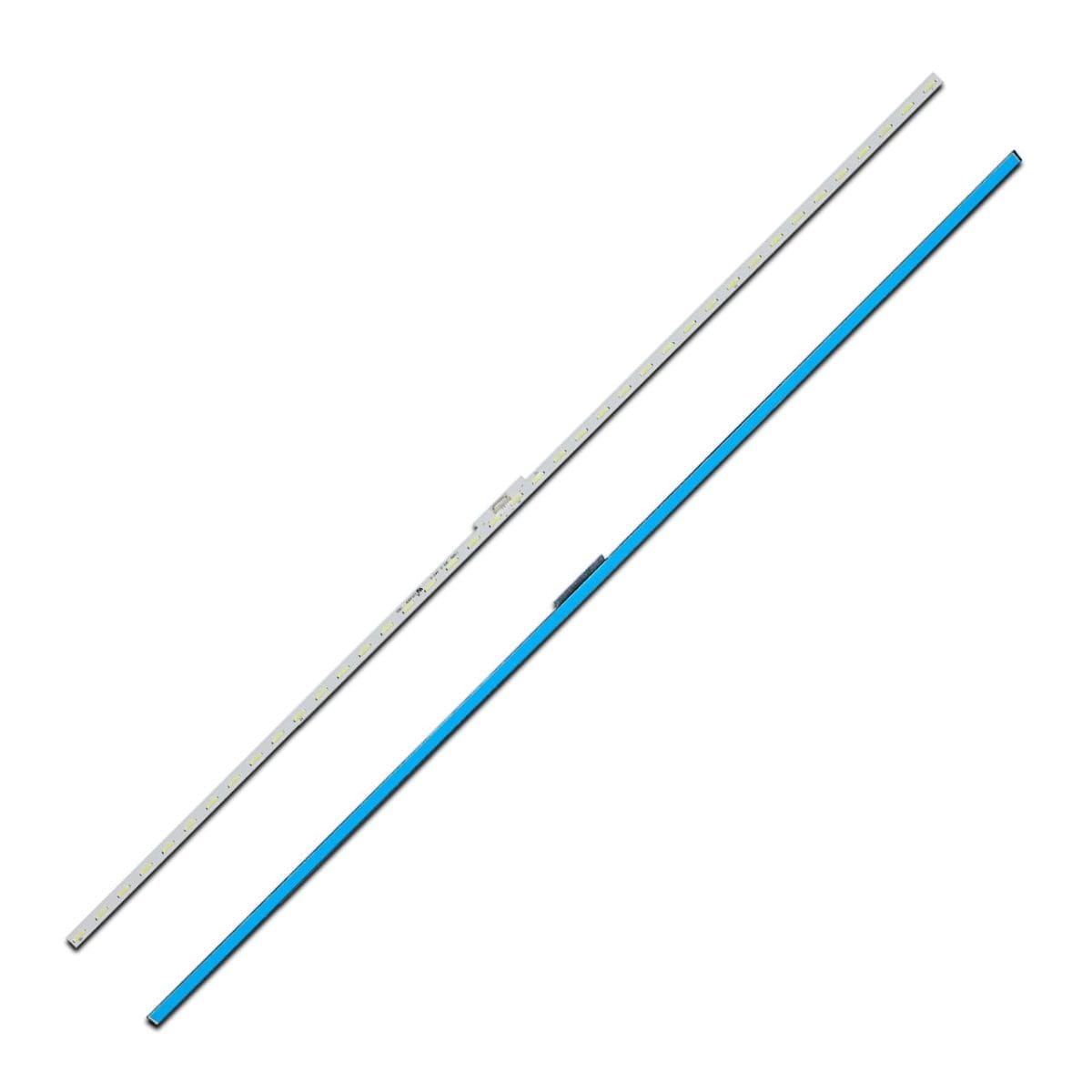

Повний комплект складається з двох планок:
- LB49013, LB49014, LB49025, LB49028, LB49029 (NLAW20459, NLAW30451, LM41-00547A) – 2 шт.
Ціна вказана за повний комплект з двох світлодіодних планок.
