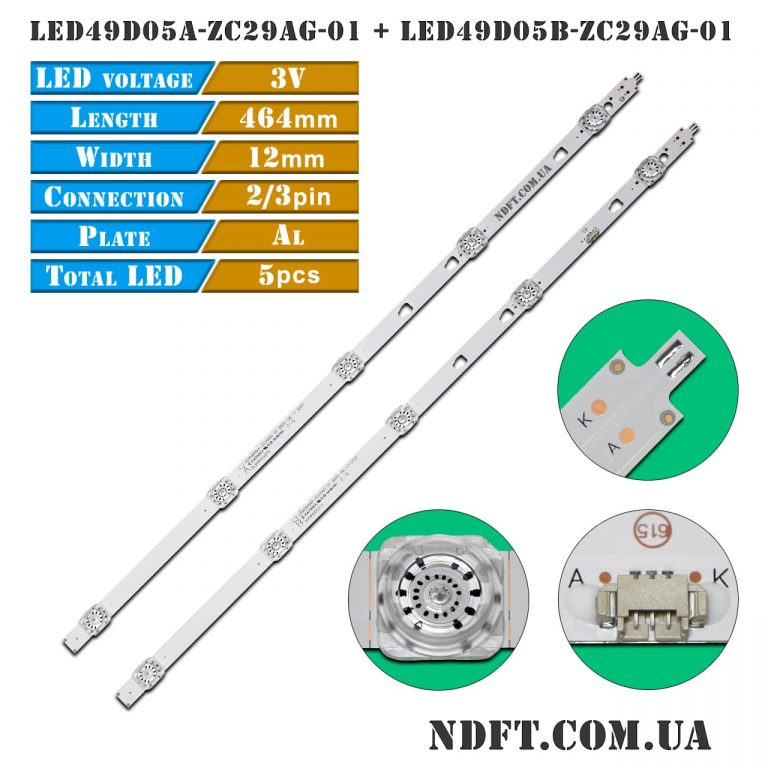

Комплект планок LED підсвітки LED49D05A-ZC29AG-01, LED49D05B-ZC29AG-01 характеристики:

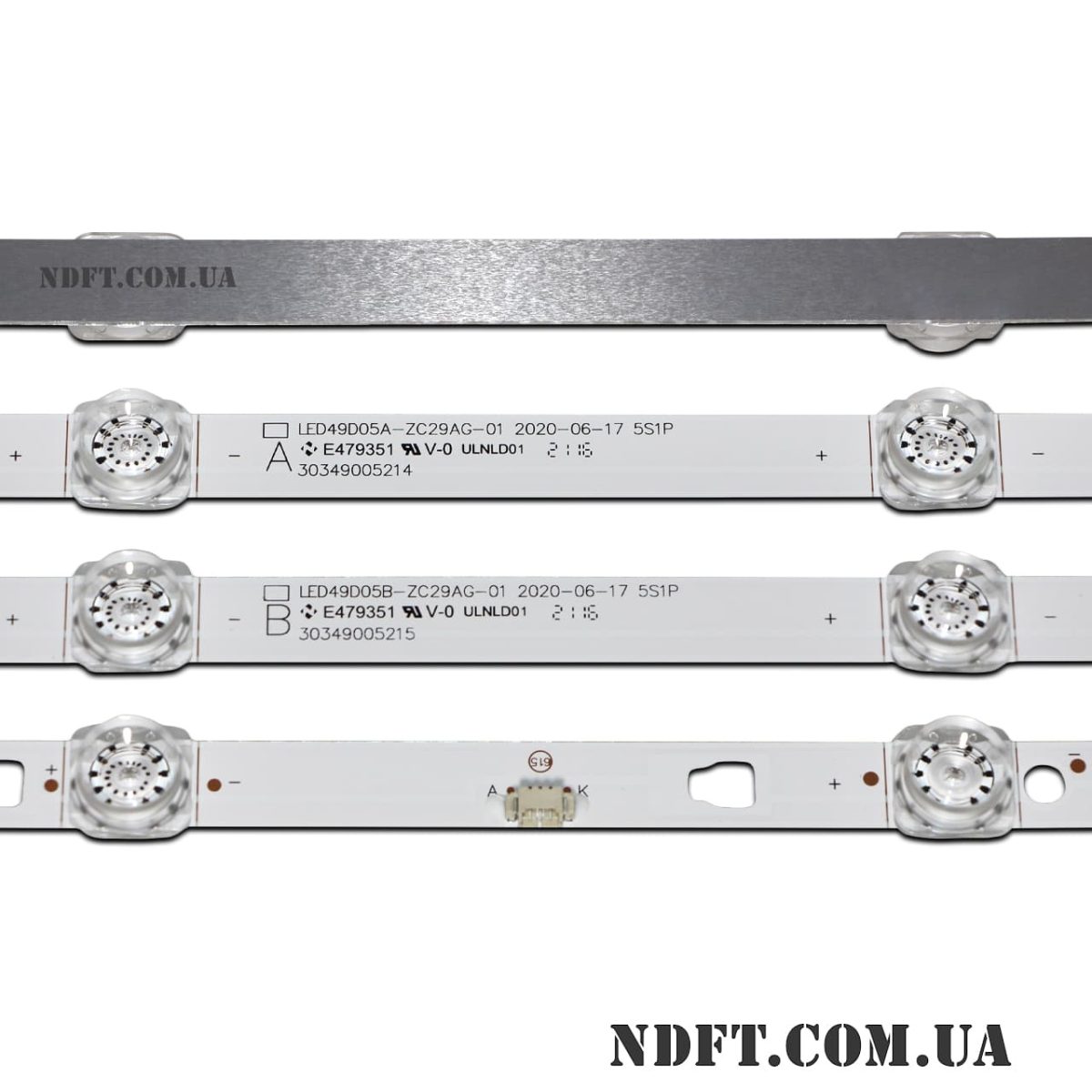

- Маркування:
- LED49D05A-ZC29AG-01 30349005214
- LED49D05B-ZC29AG-01 30349005215
- Робоча напруга одного світлодіода: 3 В
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 49″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки: 464 мм
- Кількість контактів на роз’ємі:
- A тип: 2
- B тип: 2/3
- Кількість світлодіодів на кожній планці: 5 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 38-90-39 мм
- Відстань між центрами світлодіодів: 100 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 12 мм (17 мм ZC23AG)
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LED49D05A-ZC29AG-01, LED49D05B-ZC29AG-01:
- LED49D05A-ZC23AG-03
- LED49D05B-ZC23AG-03
- LED49D05A-ZC29AG-01E
- LED49D05B-ZC29AG-01E
- LED49D05A-ZC23AG-08 (30349005206)
- LED49D05B-ZC23AG-08 (30349005207) (в комплекте 2 планки В)
- LED49D05A-ZC29AG-01D, 30349005214D
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- V500DJ6-QE1
- T500HVN07.5 та інших.
Сумісність з моделями телевізорів діагоналлю 49″:
- JVC: LT-49MA875, LT-50M650
- Haier: LE50K6500U, LU50F31N, U50F31N, LS50AL88D91, LU50J51, LS50A51, U5OH3 LU5OC51 LS5OM31G, LE50K6000SF, LS50H610G, LS50AL88U71S
LS5OH610G LS50H610N LED5OK5100 - Hitachi: 50C61
- Kivi: 50U600, 50U600GU, 50U700, 50U710KB, 50U730GR
- Konka: LED50K5100, KKTV AK50
- TCL: M50A1 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- У деяких аналогів може бути 2 планки "B" і 7 планок "A" або 1 планка "B" і 8 планок "A". З планки «B» можна зробити планку «A» встановивши перемичку між контактними майданчиками біля пластикового роз'єму.
Можлива проклейка теплопровідного скотча за запитом.

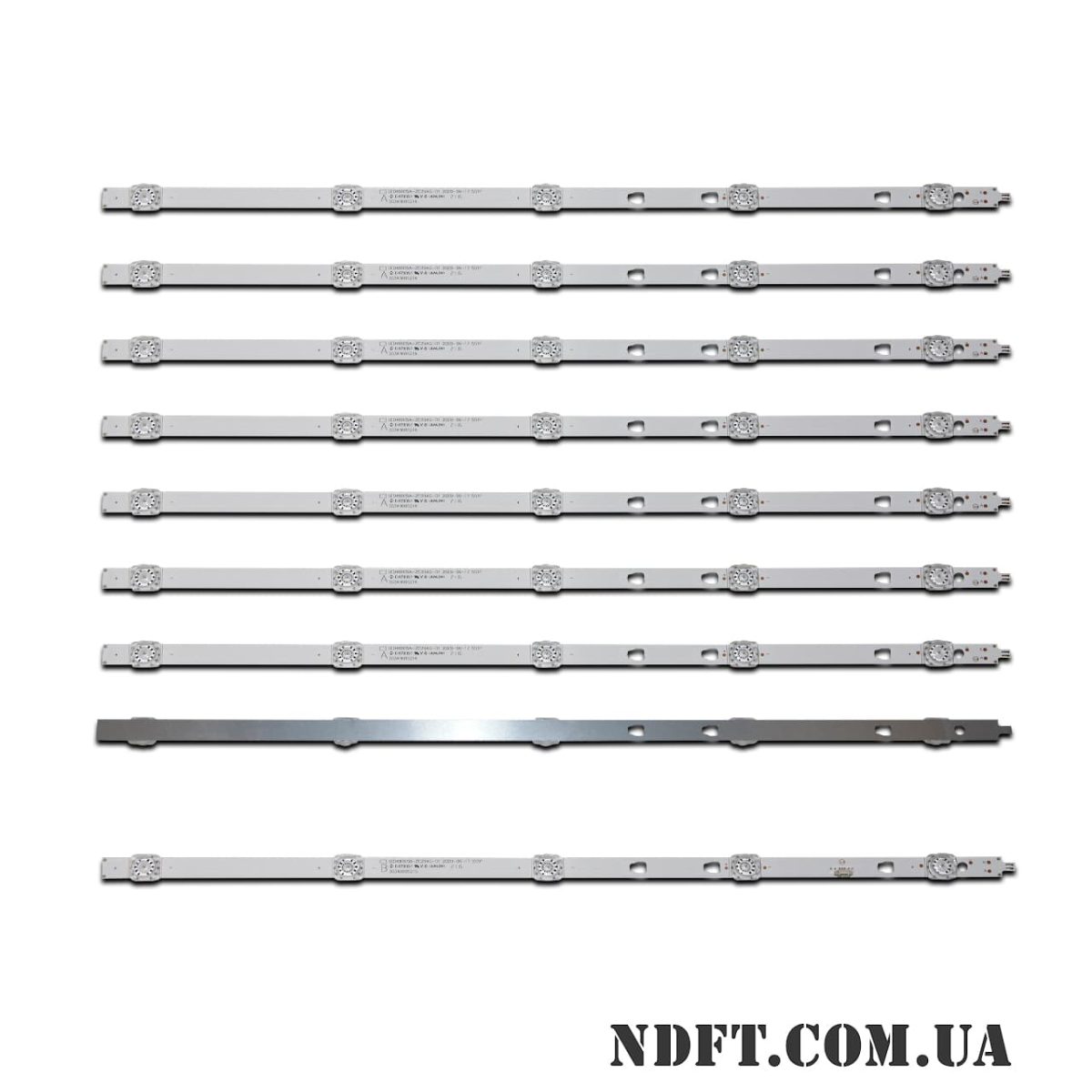

Повний комплект складається з 9-ти планок:
- LED49D05A-ZC29AG-01 30349005214 – 8 шт. (LED49D05A-ZC23AG-08 – 7 шт.)
- LED49D05B-ZC29AG-01 30349005215 – 1 шт. (LED49D05B-ZC23AG-08 – 2 шт.)
Ціна вказана за повний комплект з 9-ти світлодіодних планок.
