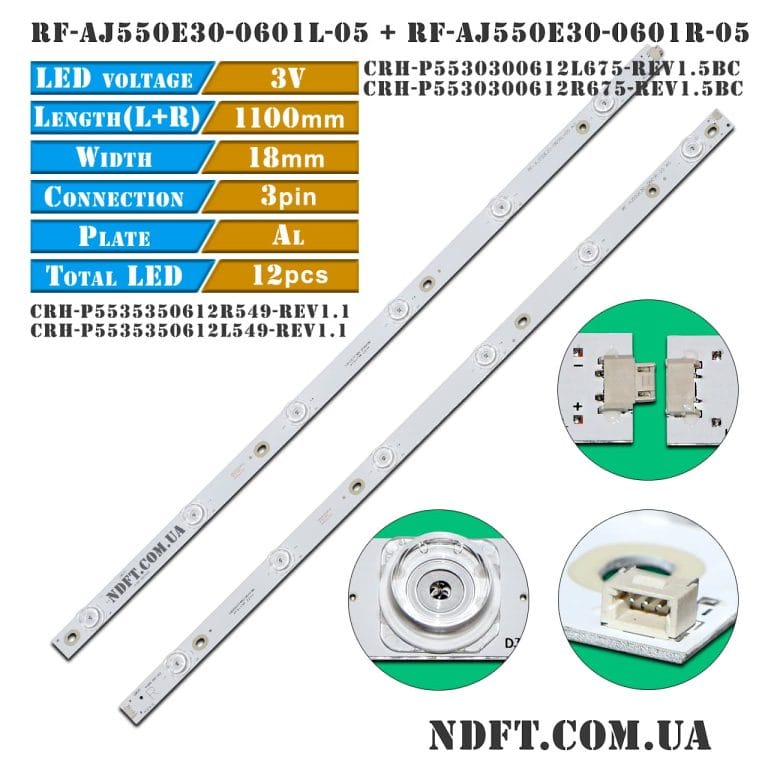

Комплект планок LED підсвітки RF-AJ550E30-0601L-05, RF-AJ550E30-0601R-05 A0 характеристики:

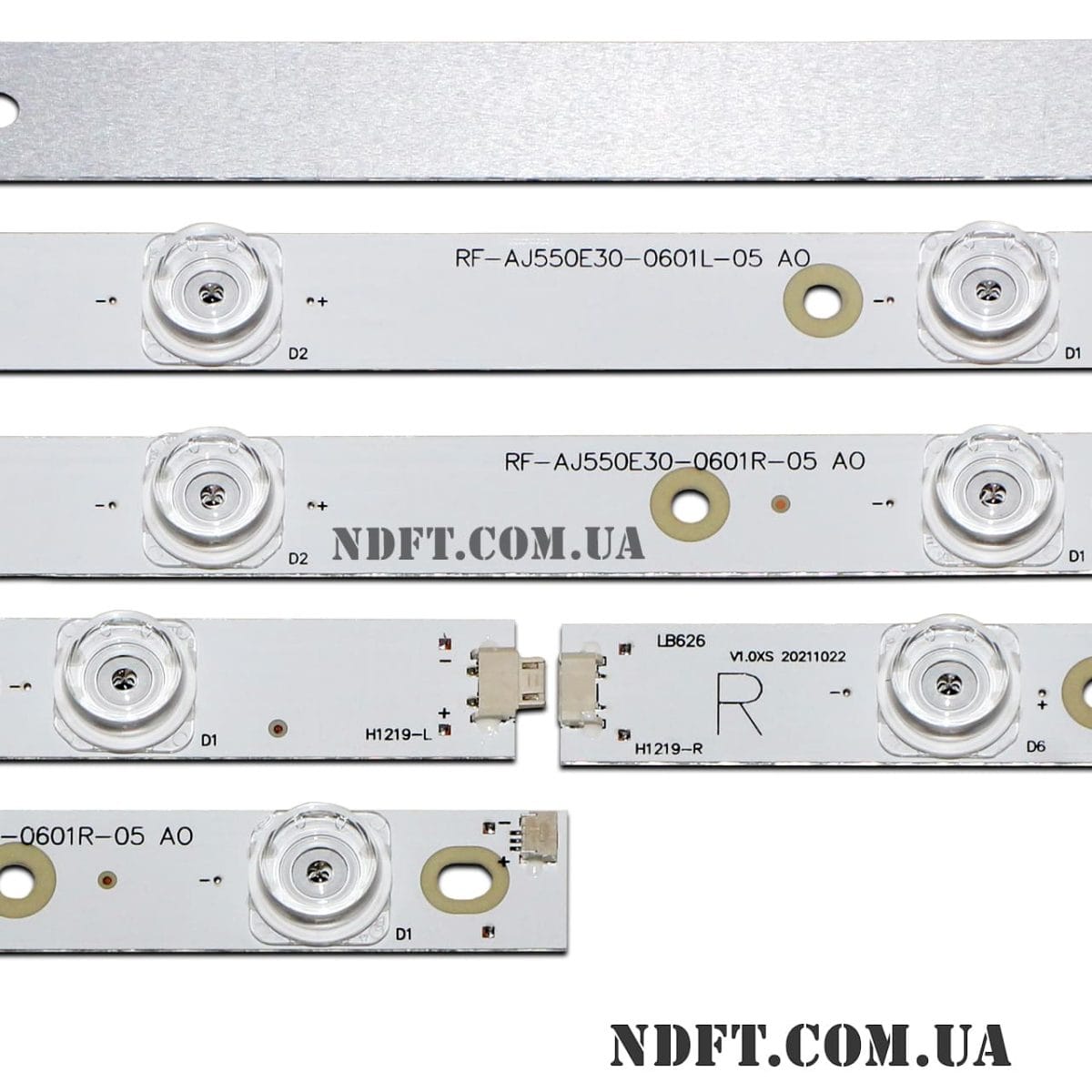

- Маркування:
- RF-AJ550E30-0601L-05 A0
- RF-AJ550E30-0601R-05 A0
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 36 В (12S1P)
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 55″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки:
- L/R тип: 550 мм
- L+R у зборі: 1100 мм
- Кількість контактів на роз’ємі: 3
- Кількість світлодіодів на кожній планці:
- L/R тип: 6 шт.
- L+R у зборі: 12 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- L+R у зборі: 173-153-143-133-143-153-119-54 мм
- Відстань між центрами світлодіодів: 94 мм
- Відстань між центром 1-го та останнього LED: 1038 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 18 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги RF-AJ550E30-0601L-0, RF-AJ550E30-0601R-05 A0:
- CRH-P5530300612L675-REV1.5BC, CRH-P5530300612R675-REV1.5BC
- CRH-P5535350612R549-REV1.1, CRH-P5535350612L549-REV1.1
- LB625, LB626
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- LSC550FN13
- LSC550FN13-G04
- LSC550HN02
- HWV55162Y
- LY.4WM03G001 та інших.
Сумісність з моделями телевізорів Sharp діагоналлю 55″:
- Sharp: LC-55CFE6241E, LC-55CFE6241K, LC-55CFE6242K, LC-55CUF8652E, LC-55CFE6352K, LC-55CFE6452E, LC-55CFG6241K, LC-55CUF8372ES, LC-55CUF8372KS, LC-55CUF8462, LC-55CUF8472, LC-55CUF8472ES, LC-55CUF8472KS, LC-55CUG8052E, LC-55CUG8361K, LC-55CUG8361KS, LC-55CUG8362K, LC-55CUG8362KS, LC-55CUG8461, LC-55CUG8461ES, LC-55CUG8461K, LC-55CUG8461KS, LC-55CUG8462, LC-55CUG8462E, LC-55CUG8462K, LC-55CUG8462KS, LC-55SFE7452K, LC-55SFE7452E, LC-55UI8762, LC-55CUF84672, LC-55CFE6242E, LC-CFE6242E, LC-55CUF8462ES та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
Можлива проклейка теплопровідного скотча за запитом.

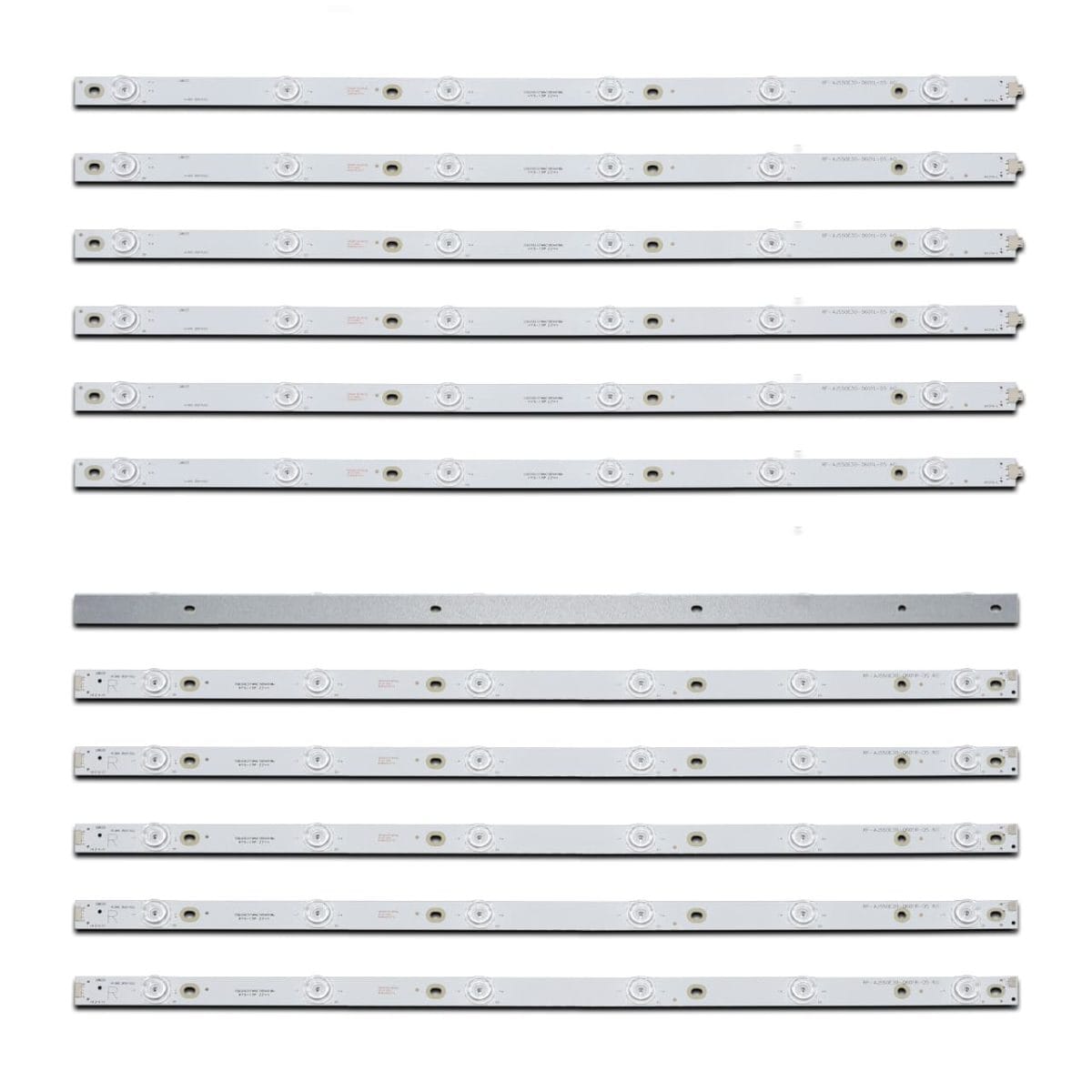

Повний комплект складається з 12-ти планок (по 6 шт. кожного виду):
- RF-AJ550E30-0601L-05 A0 (CRH-P5530300612L675-REV1.5BC, CRH-P5535350612R549-REV1.1) – 6 шт.
- RF-AJ550E30-0601R-05 A0 (CRH-P5530300612R675-REV1.5BC, CRH-P5535350612L549-REV1.1) – 6 шт.
Ціна вказана за повний комплект з 12-ти світлодіодних планок.
