Модуль для складання повербанку 1S Li-ion 4.2V 3xUSB-A/2.1A на MP5030QN (APPSSON MODEL:1042 REV2.1)

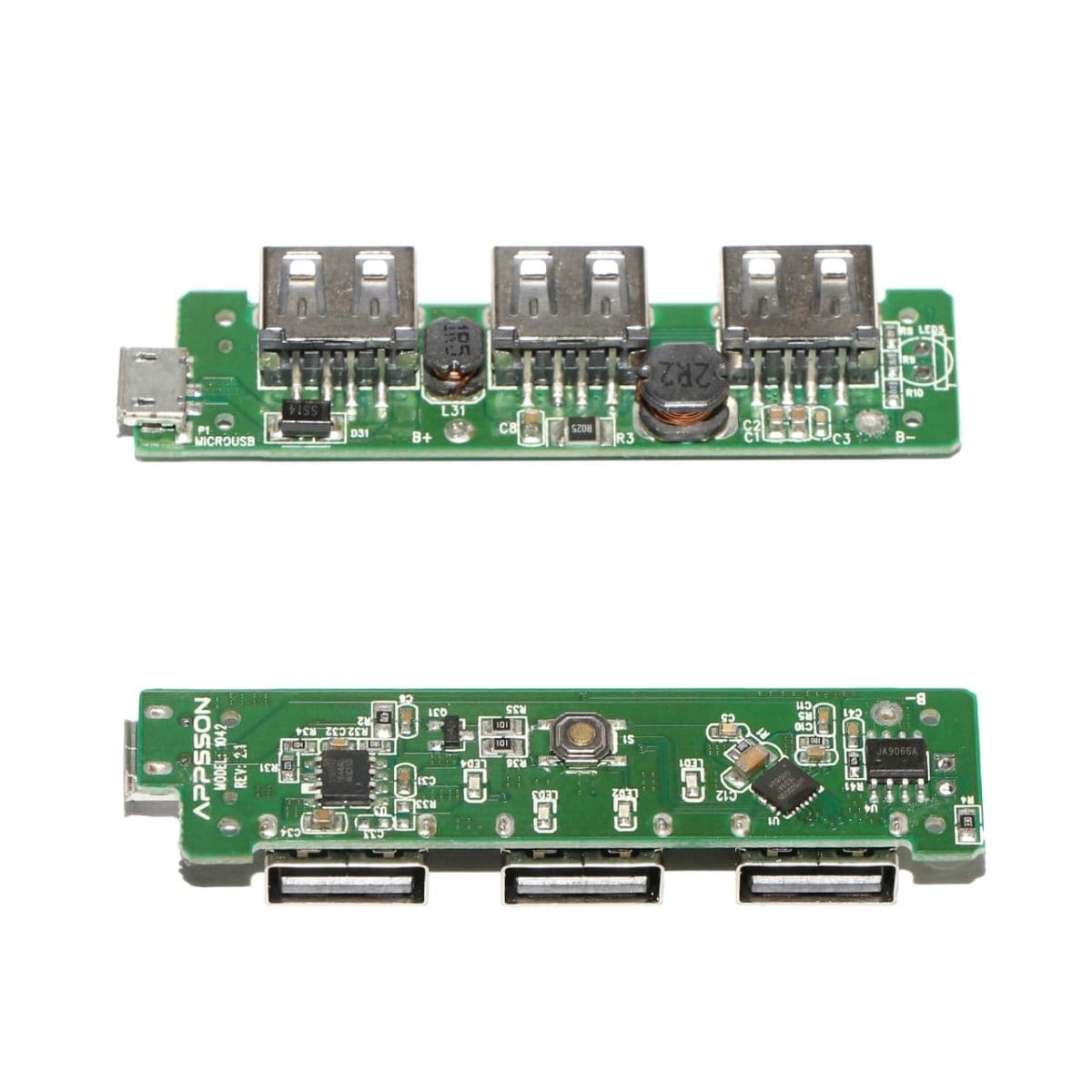

Модуль APPSSON MODEL:1042 REV2.1 являє собою плату, призначену для складання повербанка з акумуляторних батарей типу Li-ion 18650 4,2 В.

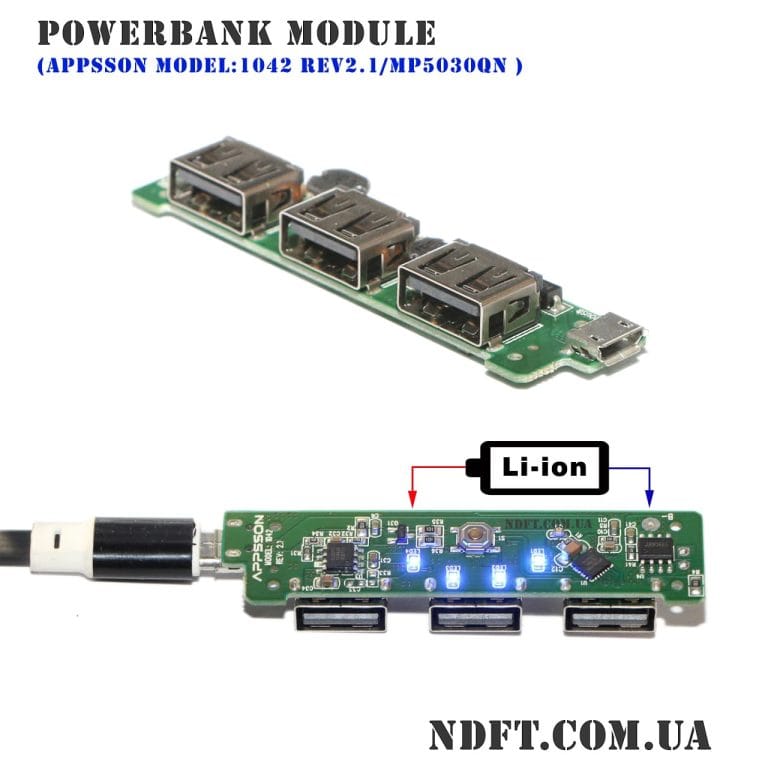

На платі модуля для складання повербанка встановлено три роз'єми USB-A з вихідною напругою 5 В і струмом до 2,1 А. Підключення зовнішнього джерела живлення здійснюється через порт micro-USB з напругою в діапазоні 4…6 В і струмом до 2,1 А.

Контролер MP5030QN модуля APPSSON MODEL:1042 REV2.1 автоматично визначає підключення навантаження, якщо струм споживання нижче 20 мА, то через 16 секунд подача вихідної напруги буде вимкнена.

Технічні характеристики J10000 V2.0:

• Маркування: APPSSON MODEL:1042 REV2.1
• Контролер: MP5030QN
• Діапазон вхідної напруги: 4…6 В
• Напруга на виході: 5В
• Максимальний вхідний/вихідний струм: 2,1 А
• ККД зарядки при 2,1 А: 90%
• ККД розряду: 92%
• Наявність портів:
  • 1×micro-USB (вхід)
  • 3×USB type-A (вихід)
• Кнопка перевірки рівня заряду: так
• Індикатори LED: 4×LED – індикація рівня заряду акумуляторів
• Рекомендована ємність: Li-ion 3,7 В
• Напруга заряджання: 4,2 В
• Схема процесу заряджання: TC-CC-CV
• Функції захисту:
  • від перенапруги на вході
  • від перезарядки (при 4,2 В)
  • від перерозрядки (при 2,9 В)
  • від перевантаження по струму на вході/виході
  • від короткого замикання на виході
• Діапазон робочих температур: -20…85 ℃
• Діапазон температури зберігання: -60…150 ℃

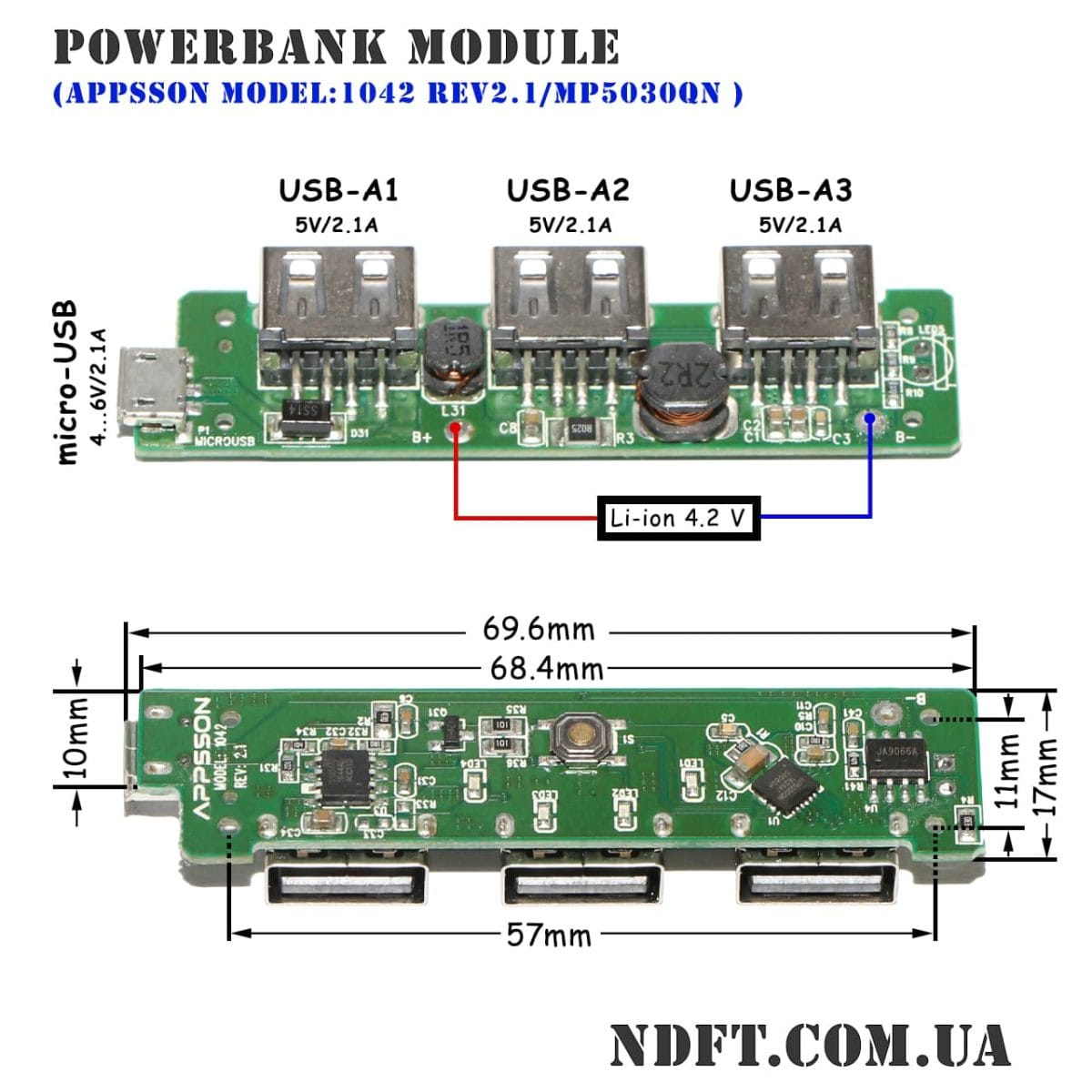

• Габаритні розміри (Д×Ш×В): 69,6×17×9 мм

Заряджання акумуляторів здійснюється в три етапи TC-CC-CV:

1. при напрузі менше 2,9 В акумулятори заряджаються повільною зарядкою в режимі TC струмом 200 мА;
2. при напрузі 2,9 В заряджання здійснюється постійним струмом в режимі CC до 4,2 В;
3. після наближення до значення напруги повної зарядки в 4,2 В, пристрій переходить на режим зарядки постійною напругою CV зі зменшенням зарядного струму до мінімального порога 20 мА, після чого зарядка припиняється.

Комплект поставки складається із однієї плати модуля APPSSON MODEL:1042 REV2.1.
