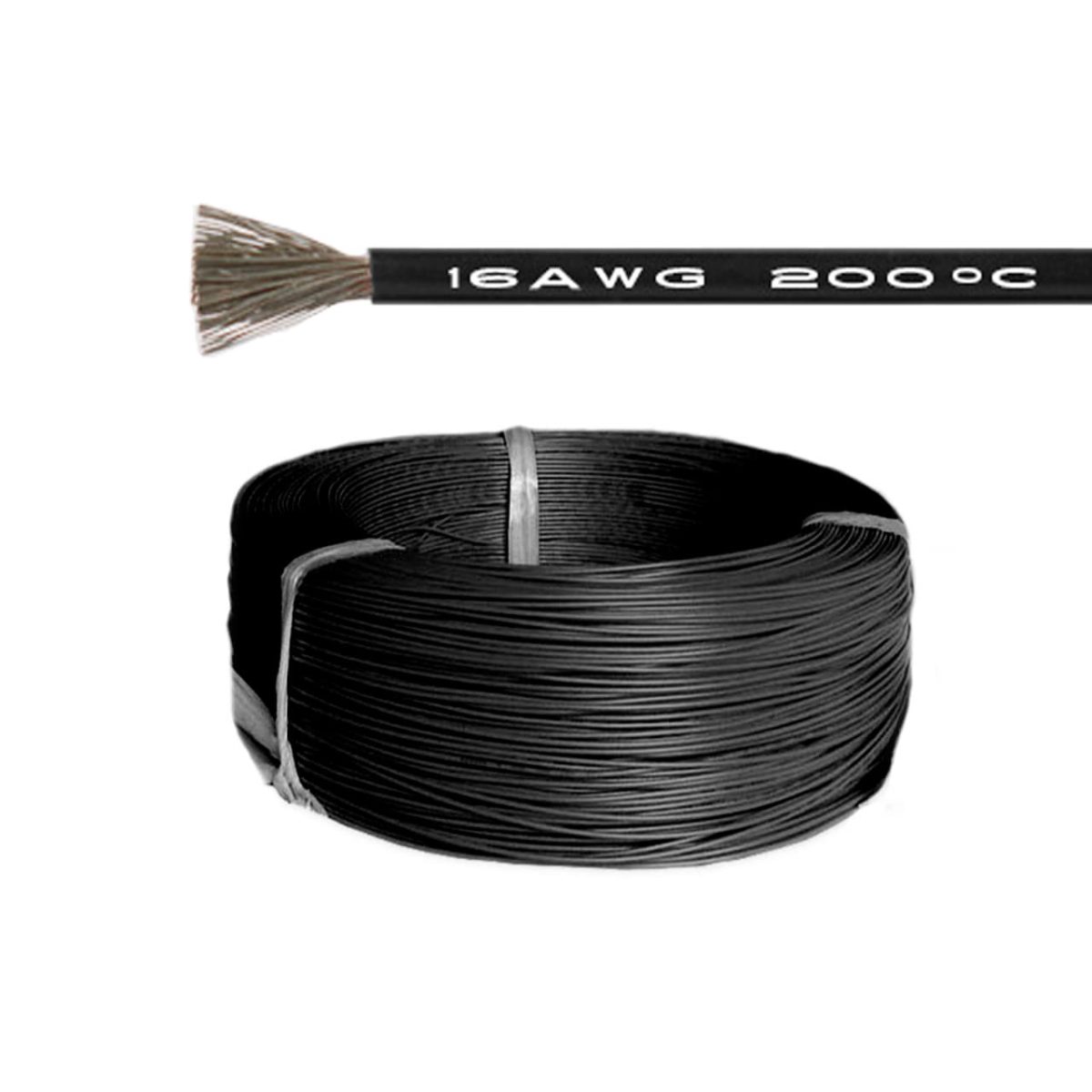

Силиконовый провод 16AWG 10A 1.26mm² (200м бухта, чёрный) — это высокотехнологическое изделие, которое имеет высокую гибкость и хорошие электротехнические параметры для применения.
Изоляция провода изготовлена из мягкого силикона, который выдерживает широкий диапазон температур от -60°C до 200°C.
Проводник провода выполнен из бескислородной луженой меди в виде одной жилы из 252 проволок диаметром 0,08 мм. Лужение проволоки оловом повышает коррозионную стойкость меди и улучшает адгезию припоя при пайке. Небольшой диаметр проволоки в сочетании с силиконовой изоляции дает проводу невероятную гибкость и стойкость к вибрациям.
Данный тип провода в зависимости от сечения используется в различных электронных устройствах, аккумуляторах, моделях самолётов, дронах, промышленных машинах, распределительных шкафах, солнечных электроустановках и т.д.
Цена указана за бухту 200 метров.
Силиконовый кабель 16AWG 10A 1.26mm² имеет ряд преимуществ над похожими видами провода различного исполнения:
- Температурные характеристики
- Силиконовая изоляция: рабочий диапазон -60°C до +200°C, не плавится, не горит.
- Изоляция из ПВХ: при нагреве выделяет токсичные вещества и может гореть, обычно имеет рабочий диапазон температур -30°C до +80°C.
- Гибкость и механические свойства
- Многопроволочная жила + силикон: сохраняет гибкость даже при экстремально низких температурах (ПВХ дубеет и трескается на морозе)
- Устойчивость к вибрациям: силикон мягче ПВХ, что позволяет гасить механические колебания и уменьшить вибрации от источника к чувствительным компонентам, например от мотора к видеокамере/гироскопу FPV.
- Защита жилы (лужение)
- Лужёная медь: защищает от окисления и коррозии, что критично во влажных или агрессивных средах
- Улучшение пайки: лужёная поверхность легче и надёжнее паяется, чем чистая медь (не требует активных флюсов)
- Химическая стойкость силикона. Силикон устойчив к:
- Ультрафиолету (не стареет на солнце)
- Морской воде, маслам, растворителям
- Озону и окислению
Провод в силиконовой изоляции 16AWG имеет следующие характеристики:
- Размер сечения провода: 16AWG (1,26 мм²)
- Внешний диаметр кабеля: 3,0 мм
- Количество жил: 1
- Диаметр жилы: 1,45 мм
- Количество проволок в жиле: 252
- Диаметр одной проволоки: 0,08 мм
- Материал проводника: бескислородная луженая медь
- Материал изоляции: силикон
- Номинальное напряжение (AC): 600 В
- Номинальный ток: 10 А
- Сопротивление провода: 25 Ом/км
- Диапазон рабочих температур: -60°C … 200°C
- Цвет изоляции: чёрный
- Длина в заводской бухте: 200 м
- Страна производитель: Китай
Параметры силиконового кабеля
| Параметры проводника | Параметры изоляции | |||||||
| Стандарт | Сечение | Рекомендуемый номинальный ток (при 20°C) | Диаметр жилы | Число жил | Диаметр | Сопротивление | Толщина изоляции | Внешний диаметр кабеля (OD) |
| AWG | мм² | А | мм | шт. | мм | Ом/км | мм | мм |
| 2AWG | 33,5 | 200 | 0,08 | 6700 | 7,75 | 0,89 | 2,4 | 13 |
| 4AWG | 25 | 180 | 0,08 | 5000 | 6,55 | 1,25 | 2,4 | 11 |
| 5AWG | 20 | 160 | 0,08 | 4000 | 5,85 | 1,50 | 1,85 | 9,5 |
| 6AWG | 16 | 140 | 0,08 | 3200 | 5,25 | 1,90 | 1,65 | 8,5 |
| 7AWG | 12 | 100 | 0,08 | 2400 | 4,55 | 2,60 | 1,35 | 7,2 |
| 8AWG | 8,25 | 80 | 0,08 | 1650 | 3,75 | 3,70 | 1,2 | 6 |
| 9AWG | 6 | 60 | 0,08 | 1200 | 3,20 | 5,50 | 1,35 | 6 |
| 10AWG | 5,25 | 50 | 0,08 | 1050 | 3,00 | 6,30 | 1,3 | 5,5 |
| 11AWG | 3,8 | 40 | 0,08 | 750 | 2,55 | 8,30 | 1,2 | 5 |
| 12AWG | 3,4 | 30 | 0,08 | 680 | 2,40 | 10,00 | 1,05 | 4,5 |
| 13AWG | 2,5 | 25 | 0,08 | 500 | 2,05 | 12,50 | 1 | 4 |
| 14AWG | 2 | 20 | 0,08 | 400 | 1,85 | 15,00 | 0,9 | 3,5 |
| 15AWG | 1,5 | 15 | 0,08 | 300 | 1,60 | 20,00 | 0,8 | 3,2 |
| 16AWG | 1,26 | 10 | 0,08 | 252 | 1,45 | 25,00 | 0,75 | 3 |
| 17AWG | 1,05 | 8 | 0,08 | 210 | 1,36 | 30,00 | 0,68 | 2,7 |
| 18AWG | 0,75 | 6 | 0,08 | 150 | 1,15 | 39,50 | 0,55 | 2,3 |
| 20AWG | 0,5 | 5 | 0,08 | 100 | 0,95 | 63,00 | 0,45 | 1,8 |
| 22AWG | 0,3 | 3 | 0,08 | 60 | 0,72 | 88,50 | 0,45 | 1,7 |
| 24AWG | 0,2 | 2 | 0,08 | 40 | 0,58 | 97,60 | 0,45 | 1,6 |
| 26AWG | 0,15 | 1,5 | 0,08 | 30 | 0,50 | 125,00 | 0,45 | 1,5 |
| 28AWG | 0,08 | 0,8 | 0,08 | 16 | 0,37 | 225,00 | 0,4 | 1,2 |
| 30AWG | 0,055 | 0,6 | 0,08 | 11 | 0,31 | 335,00 | 0,3 | 0,8 |
