Этот кабель питания предназначен для подключения различных устройств с разъемом DC-jack 5.5×2.5 мм. Двухжильный кабель имеет длину 200 см и сечение жилы 15AWG, достаточно высокий максимальный рабочий ток в 10 А.

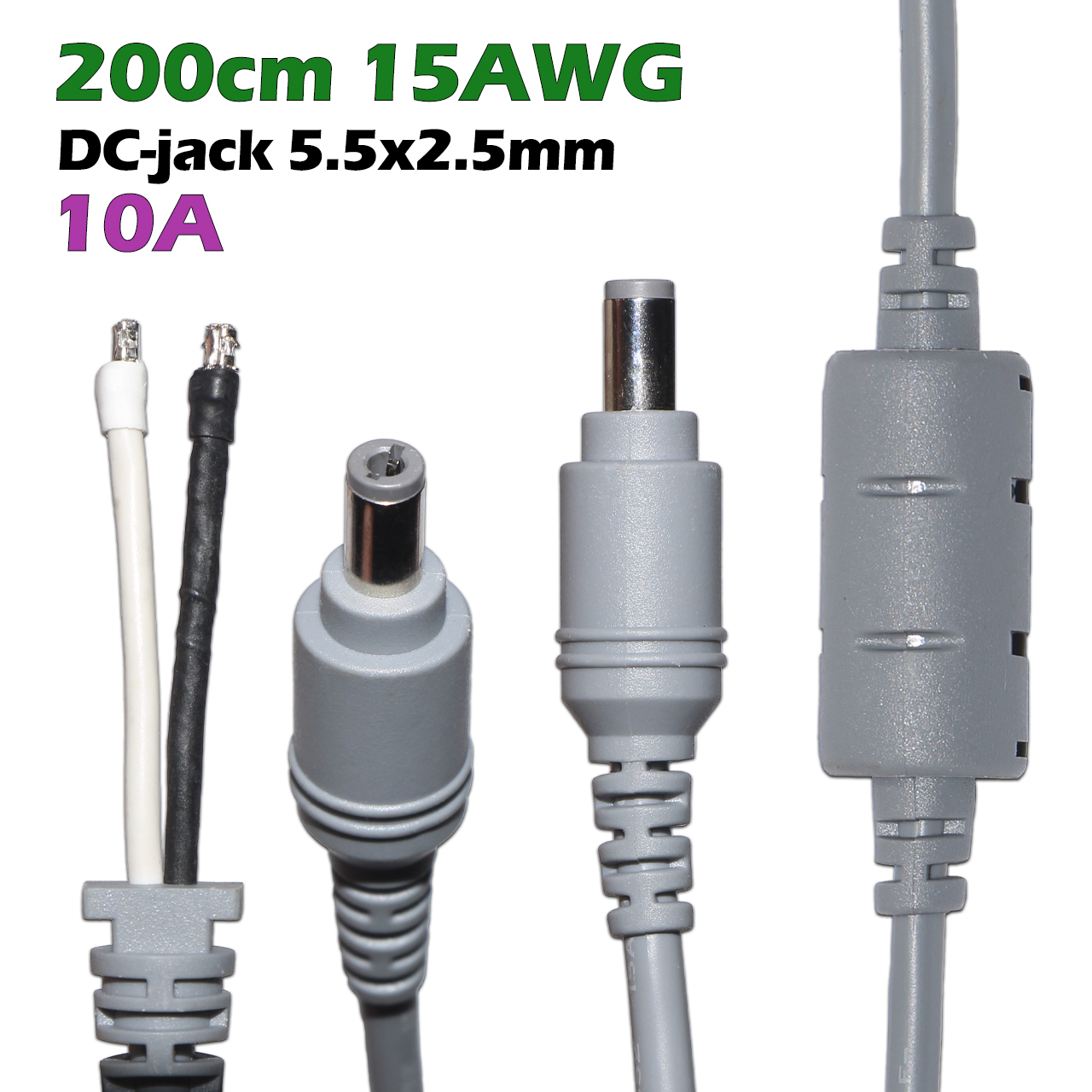

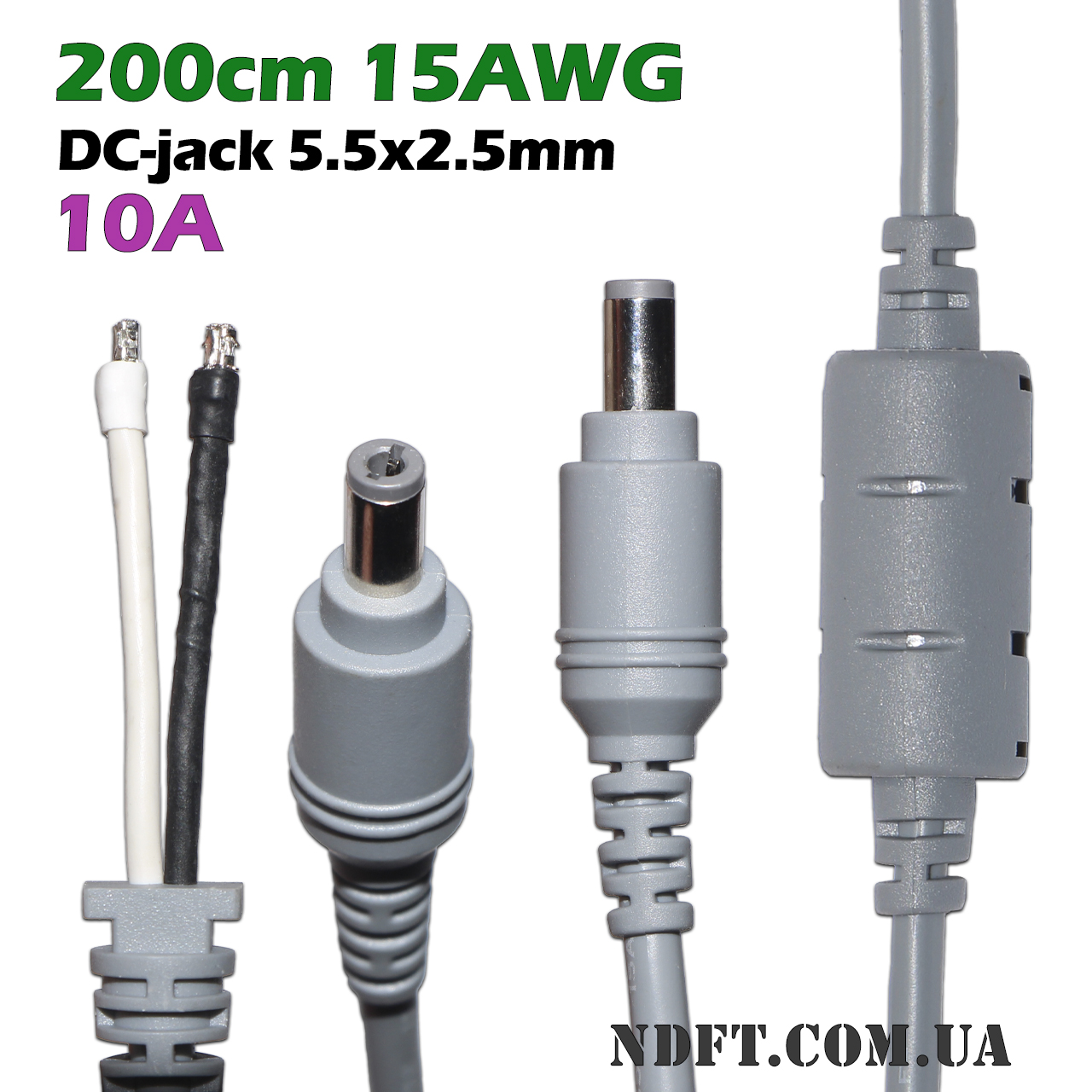

Особенность данного кабеля является наличие ферритового фильтра для подавления высокочастотных помех.
Штекер питания DC-jack 5.5×2.5mm с кабелем часто применяется для замены перебитого кабеля на блоках питания, с соответствующим разъёмом. Идеально подходит для проектов DIY, лабораторных исследований, а также ремонта и модификации электроники.
Обратите внимание, что рекомендованное рабочее напряжение (DC) составляется не более 24 В, а максимальное 30 В, после превышения которого возможен электрический пробой внутри разъема.

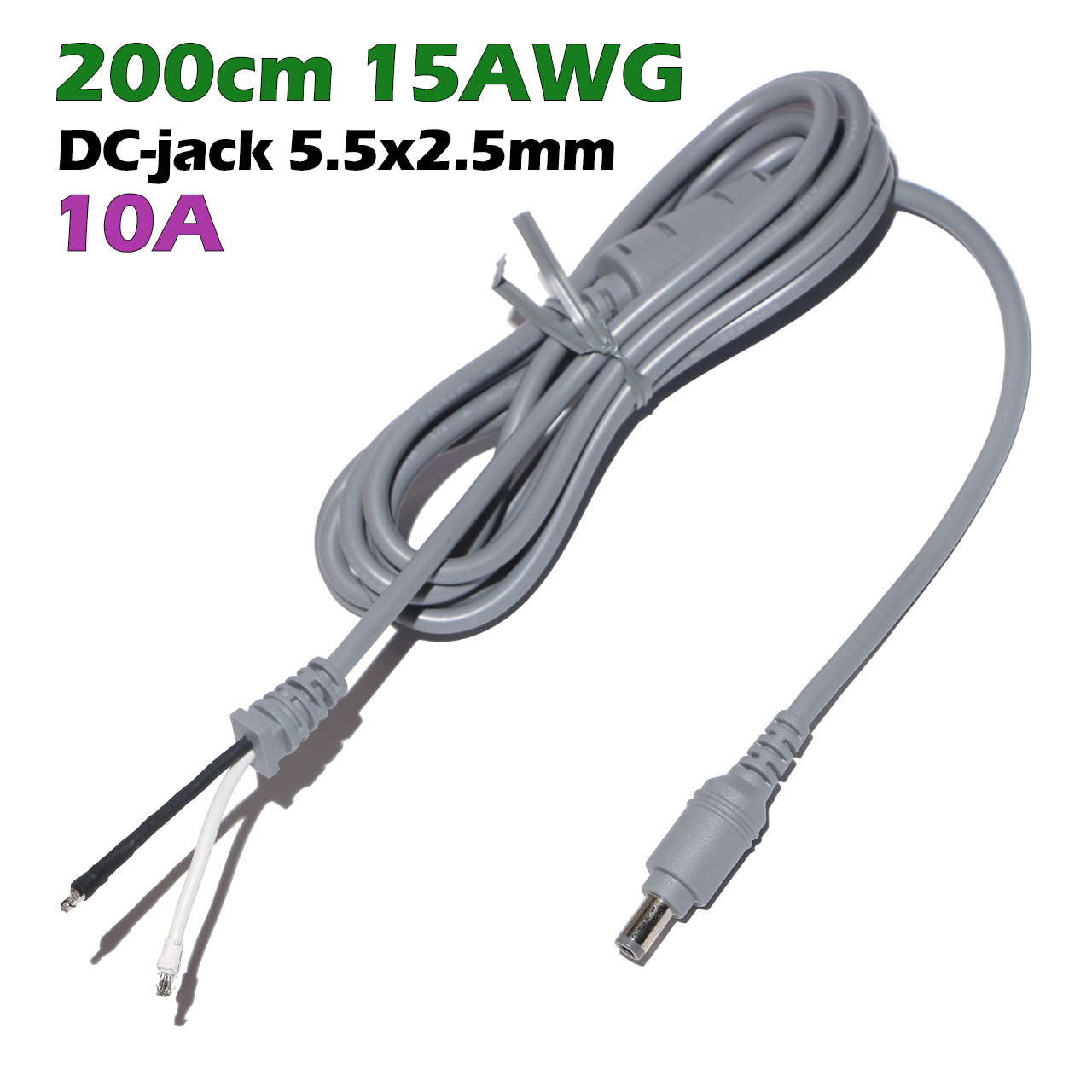

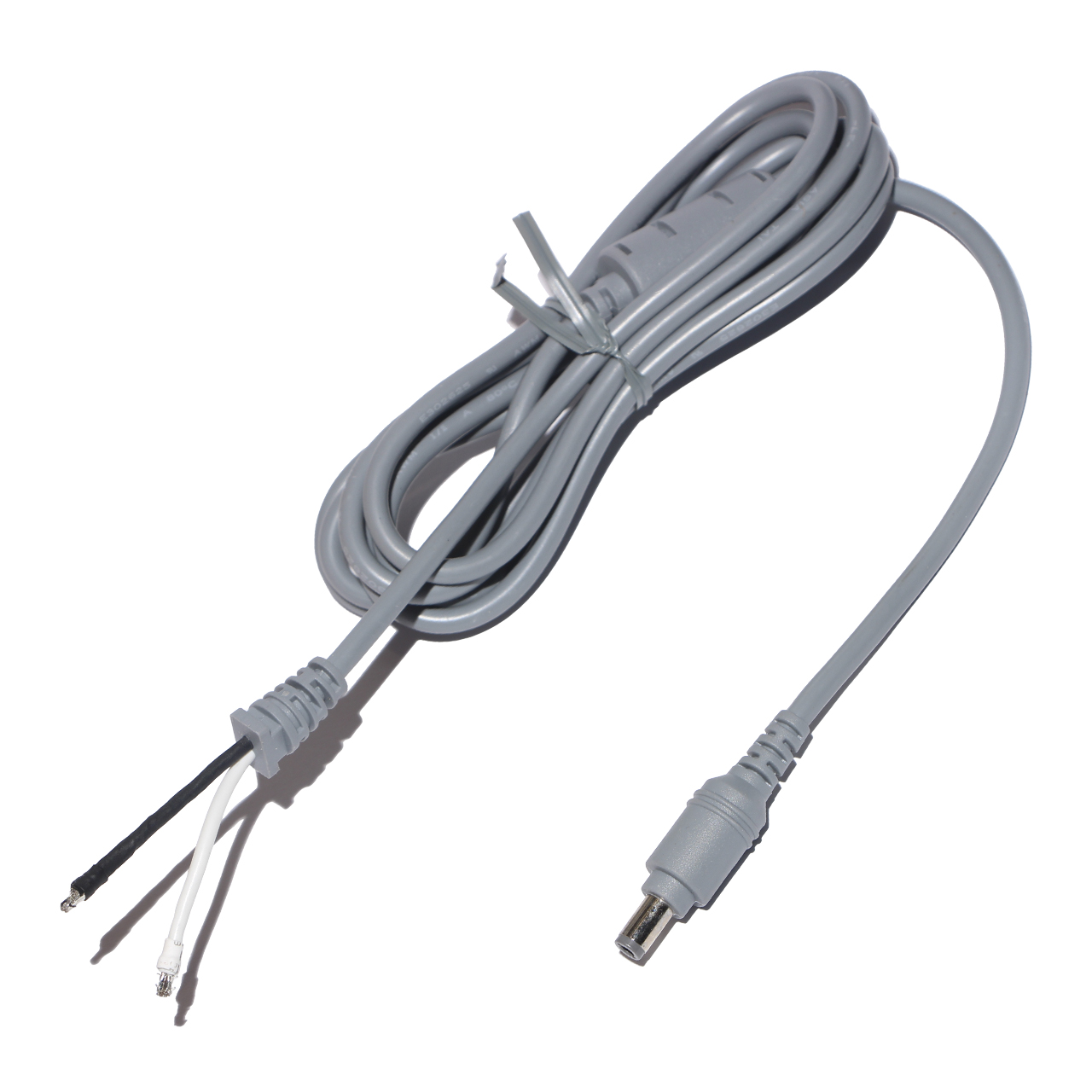

С одного конца двухжильного кабеля расположен неразборный штекер DC-jack 5.5×2.5mm (папа), с другого выводы обжаты гильзой (Crimp Terminal), подготовлены для пайки и установки на печатную плату. Материал проводника выполнен из меди, что обеспечивает надежную передачу питания с минимальными потерями на нагрев.
Основные назначения феррита на кабеле питания:
- Подавление электромагнитных помех (EMI):
- Высокочастотные шумы могут поступать как от самого блока питания, так и от внешних источников (радиочастоты, работающие рядом устройства).
- Ферритовый фильтр ослабляет их, предотвращая влияние на чувствительную электронику.
- Защита оборудования от наводок:
- Помогает устранить помехи, мешающие работе аудио- и видеотехники, микроконтроллеров, датчиков и других компонентов.
- Полезен для питания камер видеонаблюдения, аудиоусилителей, микропроцессорных модулей.
- Предотвращение обратных помех от кабеля:
- DC-кабель может сам работать как антенна, излучая высокочастотные помехи в окружающую среду. Феррит подавляет это излучение.
- Уменьшение влияния длинных проводов:
- Длинные кабели питания могут собирать и распространять помехи. Феррит сглаживает их, особенно на больших длинах (от 1 метра и более).
Кабель питания со штекером DC-jack 5.5×2.5mm характеристики:
- Тип штекера: DC-jack 5.5×2.5 мм (male)
- Наличие ферритового фильтра: есть
- Число жил кабеля: 2 шт.
- Сечение жилы: 15AWG
- Конструкция проводника: многожильный
- Допустимый рабочий ток: ≤10 А
- Диапазон рабочего напряжения: 12…24 В
- Максимальное рабочее напряжение: 30 В
- Максимальная рабочая мощность: 180 Вт

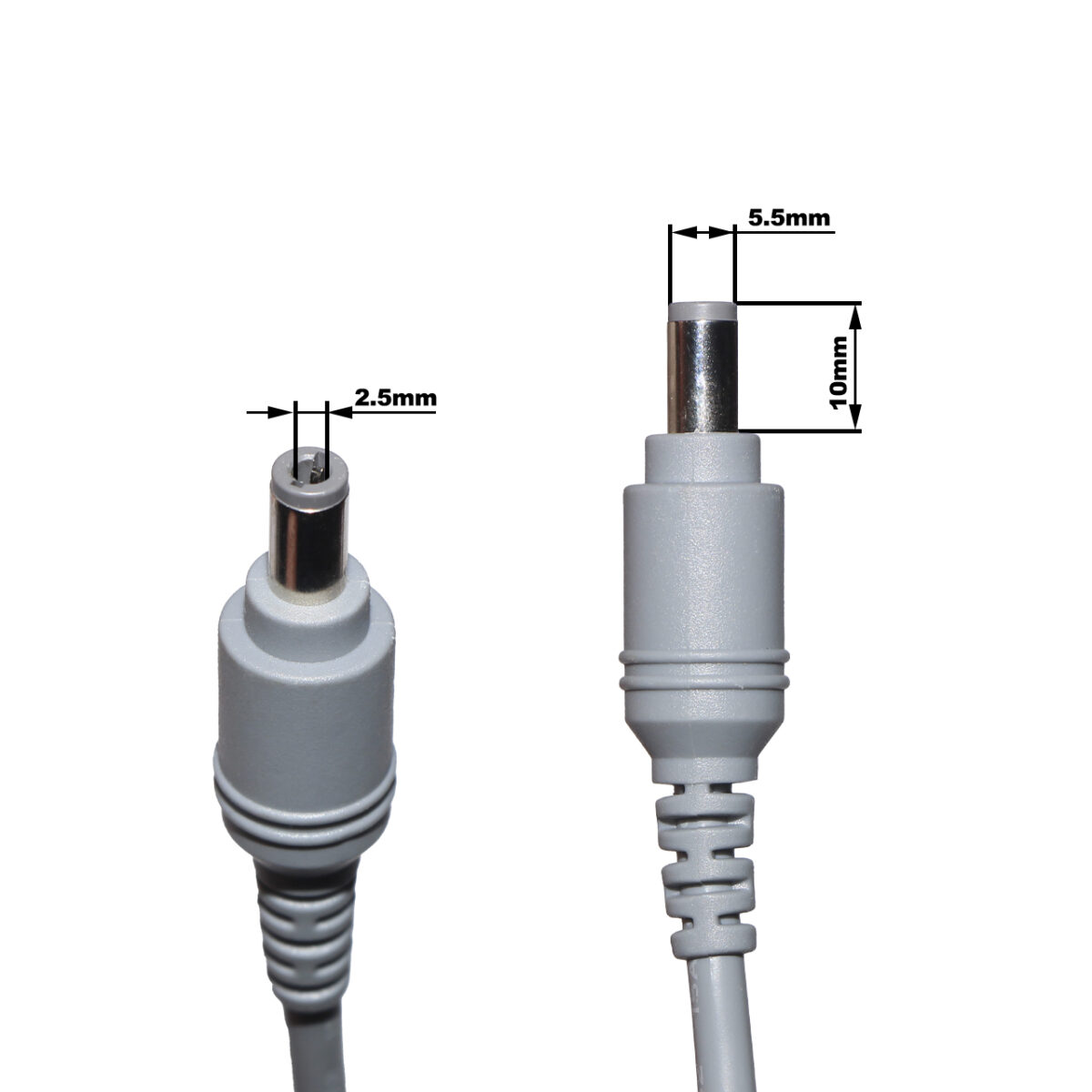

- Длина гильзы штекера: 10 мм
- Внешний диаметр гильзы штекера: 5,5 мм
- Внутренний диаметр гильзы штекера: 2,5 мм
- Рабочая температура: ≤80°C
- Тип подключения кабеля: под пайку
- Материал проводников: медь
- Материал изоляции: ПВХ
- Длина кабеля: 200 см
- Внешний диаметр изоляции кабеля: 5,7 мм
- Класс горючести: VW-1
- Применение: используется для питания электронных модулей, контроллеров, Arduino, видеокамер, светодиодных лент и других устройств.
Преимущества:
- Готовое решение для быстрого подключения.
- Высокая токопроводимость благодаря качественным проводникам.
- Удобный формат под пайку для надежного соединения.
