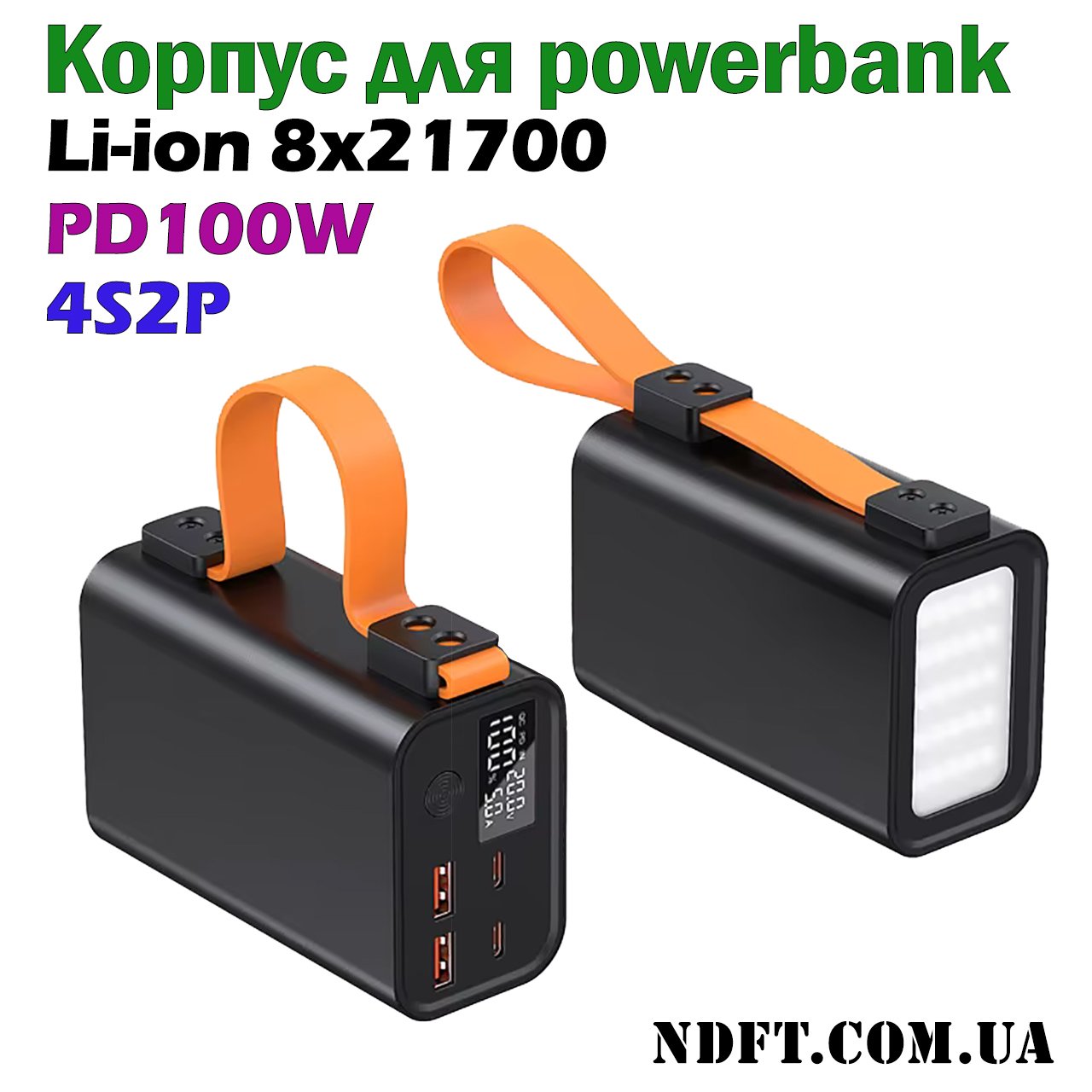

PD100W 8*21700 корпус powerbank с быстрой зарядкой (Li-ion 4S2P, PD3.0, QC3.0, F300-DL-24C на SD59D24C)

Корпус powerbank 100W/4S2P 8*21700 Li-ion  представляет собой набор для сборки портативного повербанка из 8-ми Li-ion аккумуляторов типоразмера 21700 3.7V без встроенной защиты (ø21mm, длина 70mm с плоским верхом Flat-top), рассчитанными на напряжение полного заряда 4,2 Вольта. Модуль заряда рассчитан на подключение аккумуляторной сборки с напряжением заряда до 16,8 Вольт, и которая имеет схему подключения 4S2P (4 секции по 2 аккумулятора параллельно). Модуль BMS, который поставляется в комплекте, выполняет роль балансира отдельных секций батареи и обеспечивает некоторые функции защиты.

Аккумуляторы в комплект не входят.

Аккумуляторы типа Flat-top (с плоским верхом) — это литий-ионные (Li-ion) элементы питания, у которых положительный контакт не выступает над корпусом, а находится вровень с ним. Их основные особенности:

• Конструкция: В отличие от аккумуляторов «Button-top» (с выпуклым контактом, как у обычных пальчиковых батареек), Flat-top короче на 1–2 мм.
• Соединение: Предназначены в основном для сборки аккумуляторных блоков (пайки или точечной сварки), где важна минимальная длина и плотное прилегание.
• Защита: Большинство Flat-top аккумуляторов являются незащищенными (unprotected). Это значит, что у них нет встроенной платы, предотвращающей переразряд, перезаряд или короткое замыкание.

На реальную ёмкость готового повербанка влияют качество самих аккумуляторов, время хранения до эксплуатации, число отработанных циклов заряд/разряд, температура окружающей среды и т.д.

Данный корпус рассчитан на максимальную входную/выходную мощность 100 Ватт. Для работы корпуса необходимо использовать аккумуляторные сборки, подключенные по схеме 4S2P методом точечной сварки. Аккумуляторы должны быть рассчитаны так, чтобы выдерживать максимальный зарядный ток, который может достигать примерно 8 Ампер на секцию или 4 Ампера на отдельный аккумулятор.

Внешняя часть конструкции корпуса выполнена из металлического кожуха и пластиковых внутренних вставок. Металлический корпус создает дополнительную защиту аккумуляторов в случае их выхода из строя и от внешних механических ударов или ударов при падении.

Т.к. аккумуляторы не входят в комплект поставки, то перед их установкой в корпус нужно проследить за качеством изоляционных прокладок внутри аккумуляторной сборки, чтобы внешние вибрации и случайные удары при падении не могли создать короткое замыкание между соседними ячейками. В зависимости от партии набор для сборки повербанка может комплектоваться дополнительными изоляционными кольцами, которые могут пригодиться при самостоятельной сборке аккумуляторной батареи. Также набор отдельно комплектуется отрезками проводов 16AWG, которые необходимы для соединения основных токоведущих узлов  модуля зарядки/разрядки и модуля BMS: «B+/P+» и «B-/P-» с АКБ.

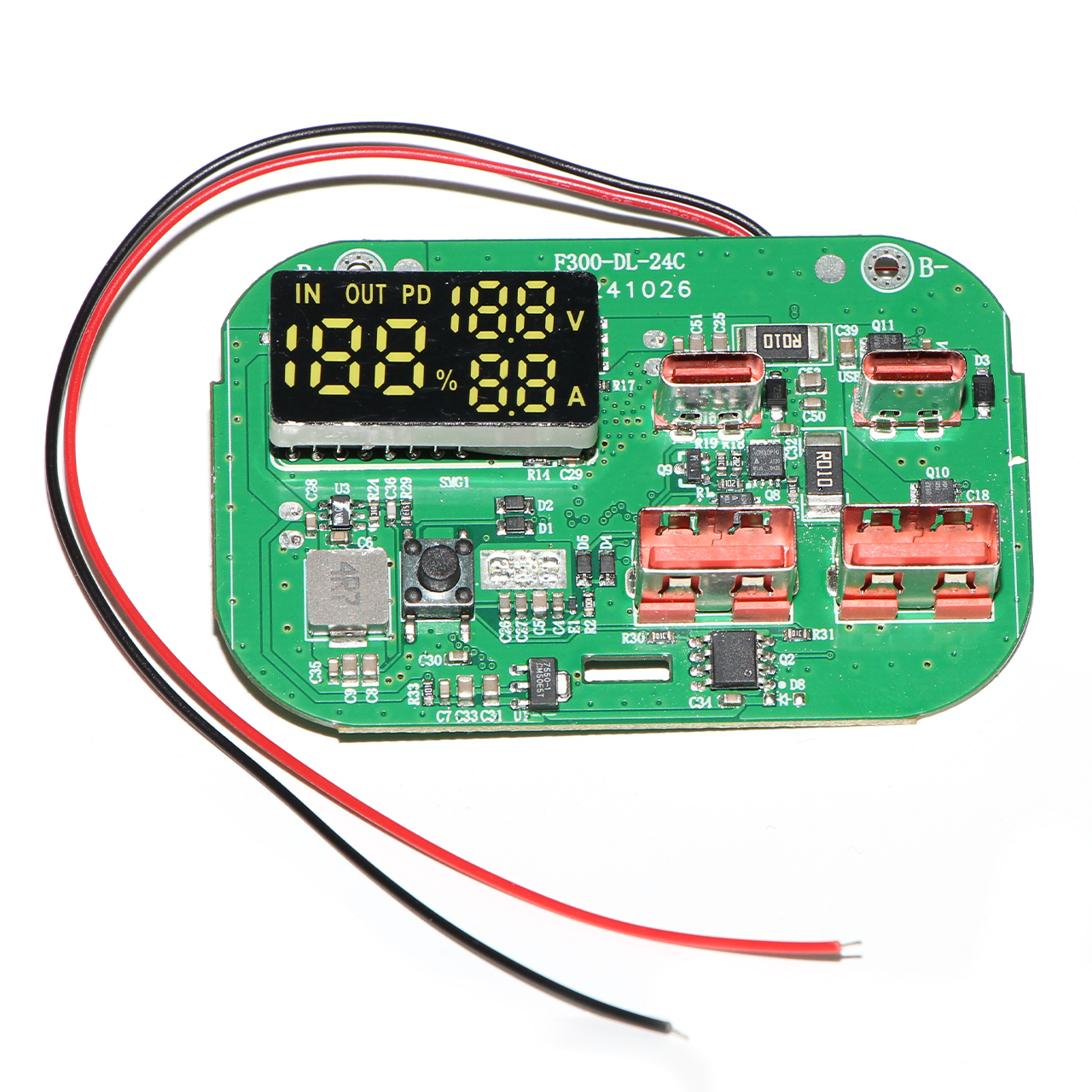

Передняя панель содержит индикаторную панель, которая показывает направление заряда (IN/OUT), уровень заряда в процентах (%), потребляемые напряжение и ток (V/A), индикацию быстрой зарядки (PD). Также спереди расположены 4 USB разъема для зарядки внешних устройств: 2шт. типа USB-C и 2шт. типа USB-A. Оба разъёма USB type-C являются двухсторонними 100-ваттными как на заряд так разряд, но в режиме быстрой зарядки одновременно может работать только один порт. Для проверки уровня заряда аккумуляторов на панели присутствует кнопка, одинарное нажатие которой активирует табло выключенного повербанка, а комбинация нажатий вызывает определенные режимы работы LED-панели, которая расположена с противоположной стороны и служит в роли фонарика.

Светодиодная панель содержит 27 отдельных светодиодов (3V/27S1P), имеет несколько режимов работы, в зависимости от комбинации нажатия кнопки на передней панели.

Режимы работы LED-панели следующие:

• долгое нажатие кнопки: включение/выключение LED-панели (максимальная яркость)
• повторное короткое нажатие кнопки: уменьшение яркости LED-панели (средняя яркость)
• повторное короткое нажатие кнопки: уменьшение яркости LED-панели (минимальная яркость)
• двойное короткое нажатие кнопки: стробоскопический режим SOS (•••———•••)
• одинарное короткое нажатие: выключение стробоскопического режима

Терморезистор NTC крепится к батарее для контроля температуры аккумуляторов внутри корпуса, измерение происходит в режиме реального времени. Устройство отключится, если рабочая температура превысит определенный порог.

ВНИМАНИЕ при первом использовании следует придерживаться таких рекомендаций:

• Пайка электронных схем требует базовых знаний в области электротехники. Не рекомендуется для тех, кто никогда раньше не работал с электронными схемами.
• При установке аккумуляторных батарей (АКБ) соблюдать полярность.
• Перед тем как установить АКБ нужно убедиться, что их уровень заряда примерно одинаковый сбалансированный, не более 1-2%.
• При входной мощности заряда аккумуляторов 100 Вт, максимальный ток который подается с платы заряда на АКБ может достигать 100W/12.7V≈7.9A, поэтому нужно убедиться, что этот ток не превышает допустимое значение по даташиту этих аккумуляторов. То есть для 2-х АКБ соединённых параллельно ток в 7.9A распределится примерно по 4A на аккумулятор. В противном случае высокий ток заряда для АКБ током не предназначенным для него может вызвать его перегрев и выход из строя.
• Выходной ток с аккумуляторов на плату модуля также может достигать токов более 8 Ампер в случае сильного их разряда и максимального потребления на выходе USB портов, поэтому рекомендуется использовать провод на рабочий ток выше этого значения, например стандарта 16AWG.

При потреблении нагрузкой токов менее 0,05 А устройство автоматически переходит в спящий режим и не подходит для зарядки устройств с низким потреблением тока. При малых токах контроллер думает, что устройство заряжено и отключает порты, если они были активны или не реагирует на подключение таких устройств. В таких случаях такие устройства как мини-лампы USB могут не работать, это не является неисправностью корпуса, а является особенностью работы конкретного контроллера.

Когда подключено только одно устройство, повербанк поддерживает выходы с быстрой зарядкой. Когда подключены два и более устройств, то повербанк поддерживает только 5 В на выходе портов.

Для быстрой зарядки самого powerbank и устройств, которые к нему подключены по протокам быстрой зарядки мощностью от 30 Вт, лучше использовать качественный провод.

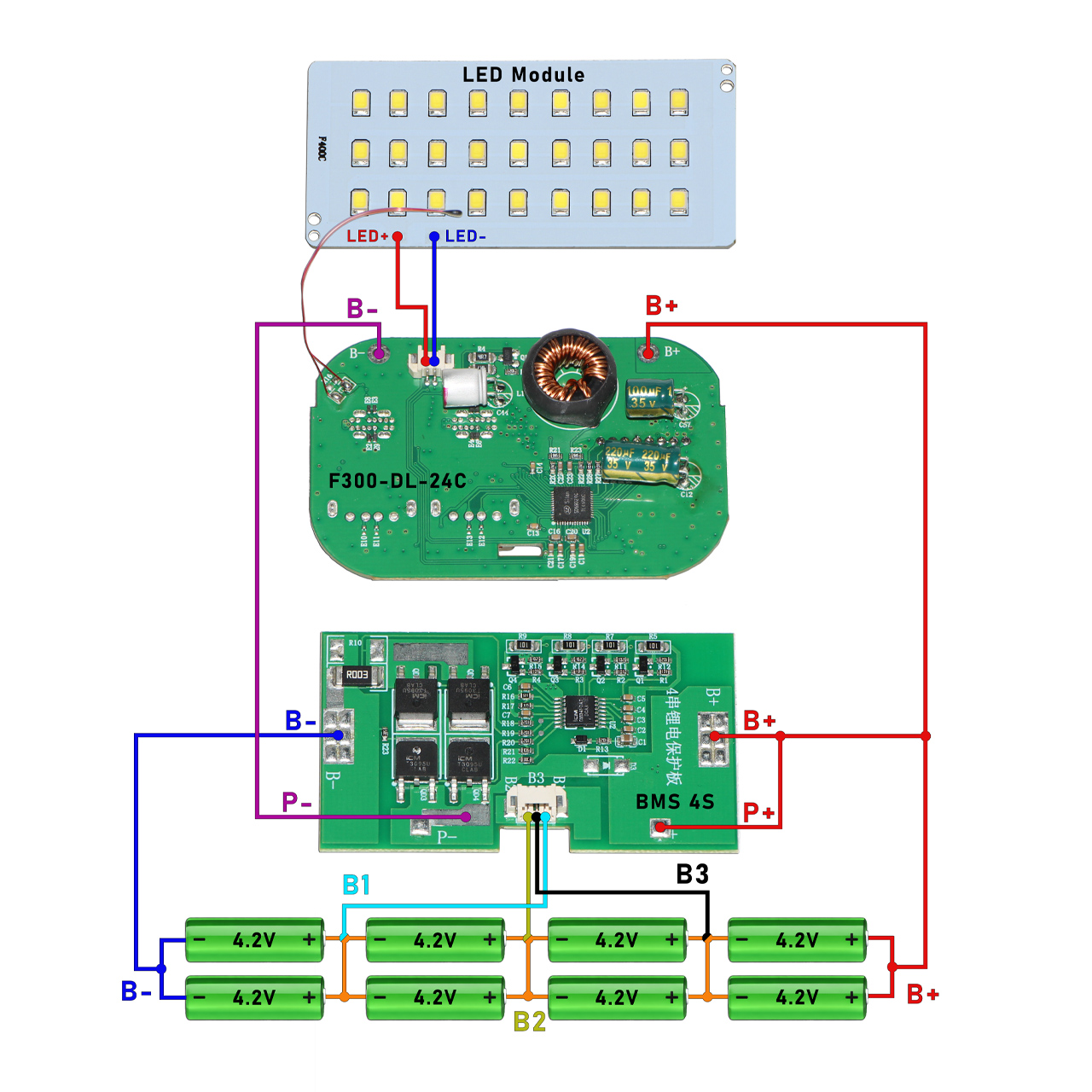

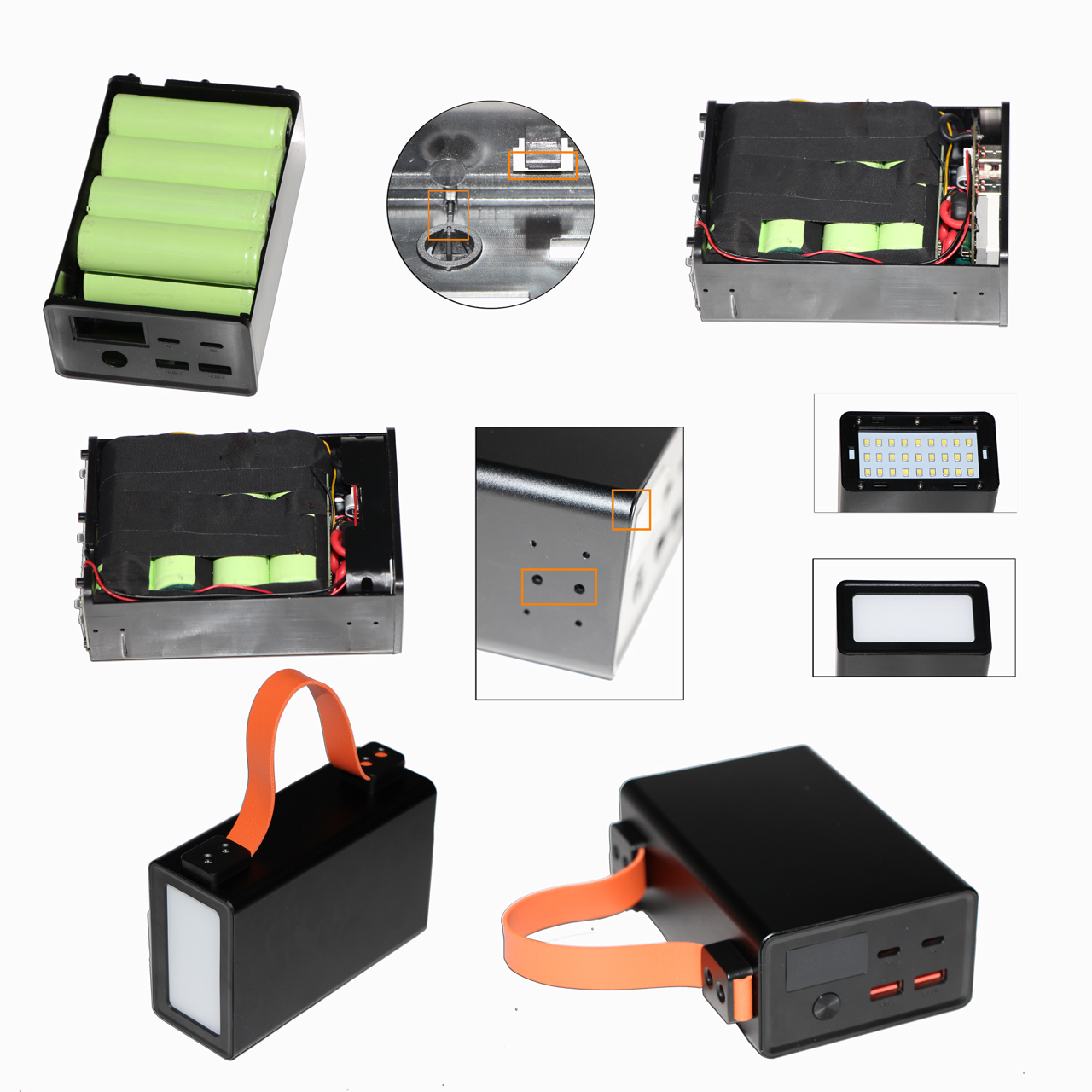

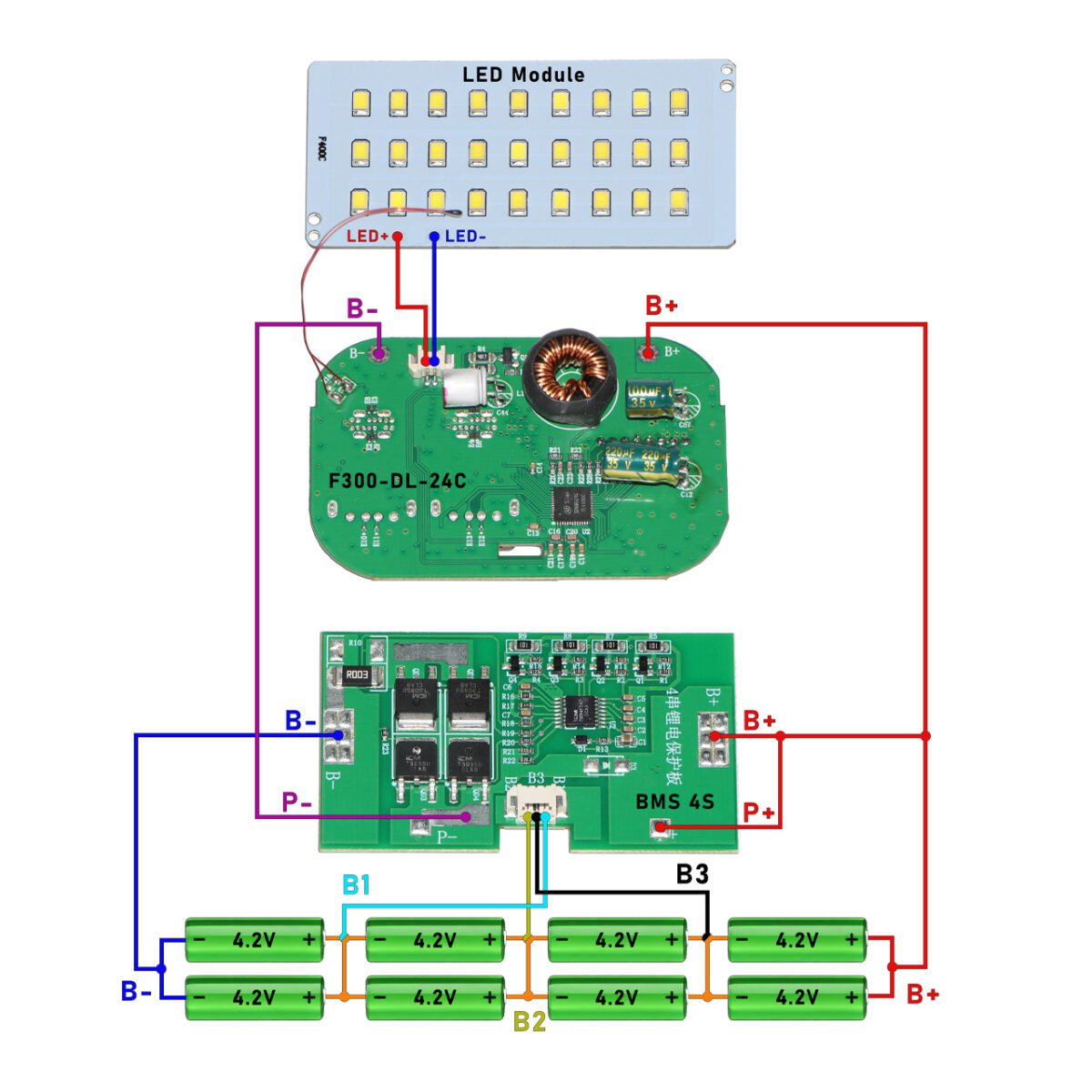

Последовательность сборки:

• сборка аккумуляторной сборки по схеме 4S2P, или использование готовой. Рекомендуется применять изоляционные кольца и дополнительные изоляционные прокладки.
• подключение модуля BMS 4S к аккумуляторной сборке, для защиты АКБ, балансировки отдельных секций и контроля температуры.
• подключение модуля зарядки/разрядки и защиты к модулю BMS и аккумуляторной сборке.
• подключение LED-панели к модулю зарядки/разрядки
• установка пластиковой кнопки в корпус
• установка АКБ с BMS в корпус
• установка модуля заряда/разряда в корпус
• установка фиксатора для модуля заряда/разряда
• установка LED-панели в корпус
• установка корпуса в металлический корпус
• установка задней крышки и фиксатора LED-панели
• установка пластиковых фиксаторов для ремешка, сначала фиксатор для установки петли, потом второй без петли
• установка пластикового окошка для индикаторной панели

Технические характеристики корпуса для powerbank F300-DL-24C (Li-ion 8*21700):

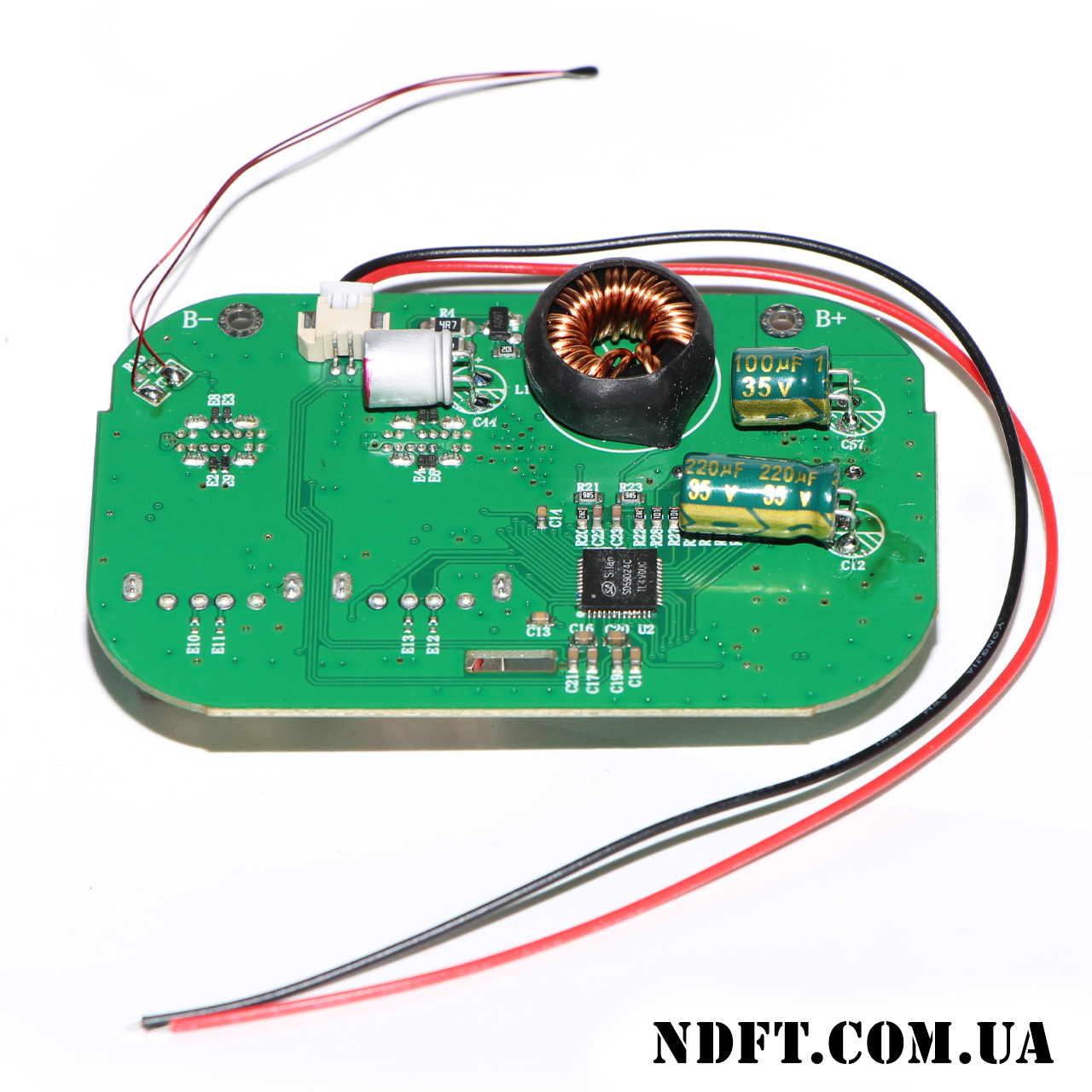

• Маркировка модуля заряда/разряда: F300-DL-24C
• Тип устройства: корпус Power bank
• Контроллер: Silan SD59D24C
• Тип аккумуляторов: Li-ion 21700 3.7V без защиты BMS (ø21mm, длина 70mm Flat-top)
• Номинальное напряжение аккумулятора: Li-Ion 3,7 В
• Напряжение заряда секции АКБ (1S2P): 4,2 В
• Напряжение заряда сборки АКБ (4S2P): 16,8 В
• Минимальное напряжение разряда секции (1S2P): 3,2 В
• Минимальное напряжение разряда сборки (4S2P): 12,7 В
• Число аккумуляторов для установки: 8
• Максимальная выходная мощность : 100 Вт
• Максимальная входная мощность зарядки: 100 Вт
• Количество портов USB-A: 2 шт.
• Количество портов USB-С: 2 шт.
• Метод зарядки: CC-CV
• Габаритные размеры (Д×Ш×В): 130×81×48 мм
• Порты:
  • выход/вход: USB type-C с поддержкой PD (5В/3А, 9В/3А, 12В/3А, 20В/5А)
  • выход: USB-A1/A2 для быстрой зарядки QC (5В/3А, 9В/3А, 12В/2.25А)
• Протоколы разъемов:

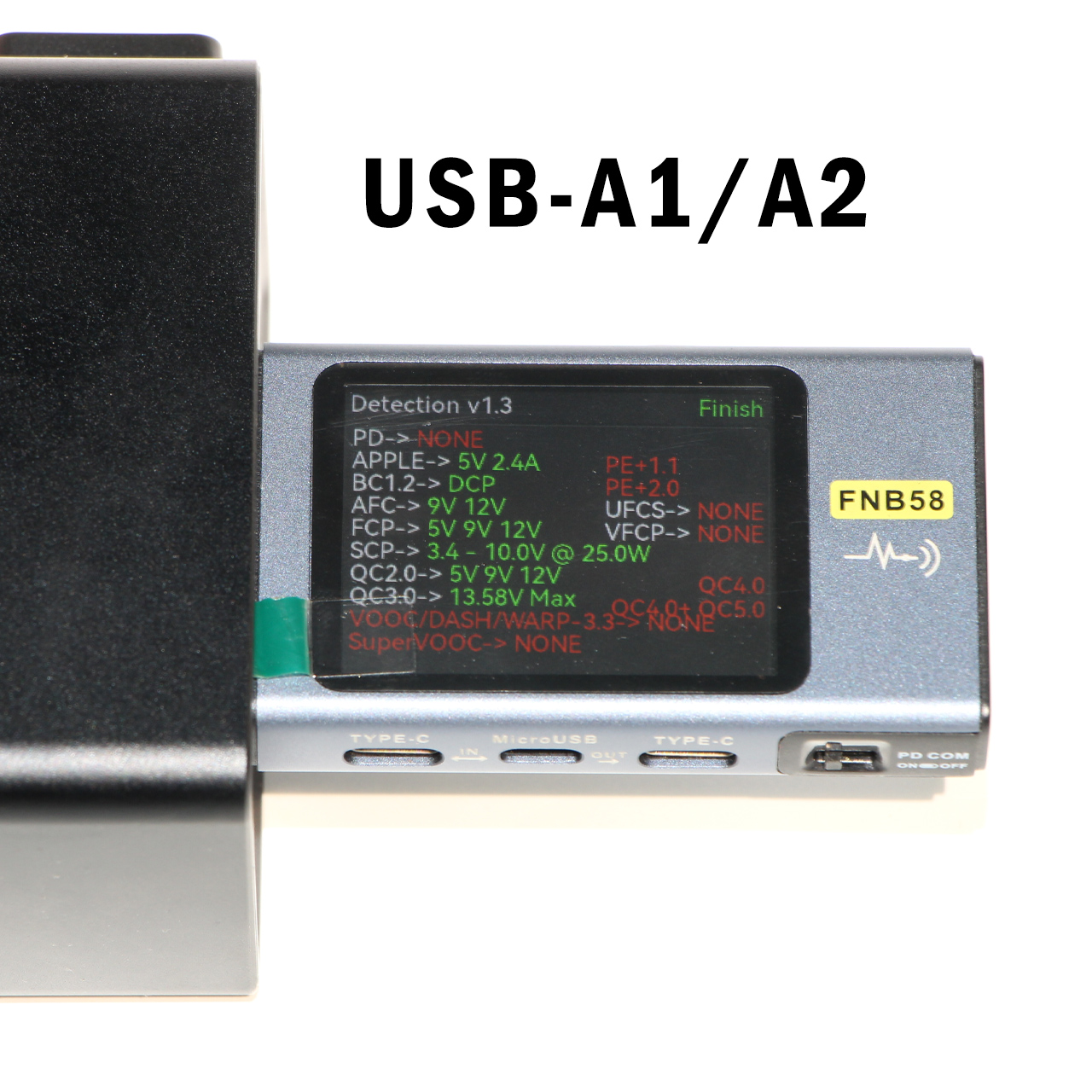

  • USB-A1/A2 выход:
    • AFC: 9V 12V
    • APPLE: 5V 2.4A
    • BC1.2: DCP
    • FCP: 5V 9V 12V
    • SCP: 3.4V-10.0V @ 25W
    • QC2.0: 5V/3A 9V/3A 12V/2.25A
    • QC3.0: 13.6V Max

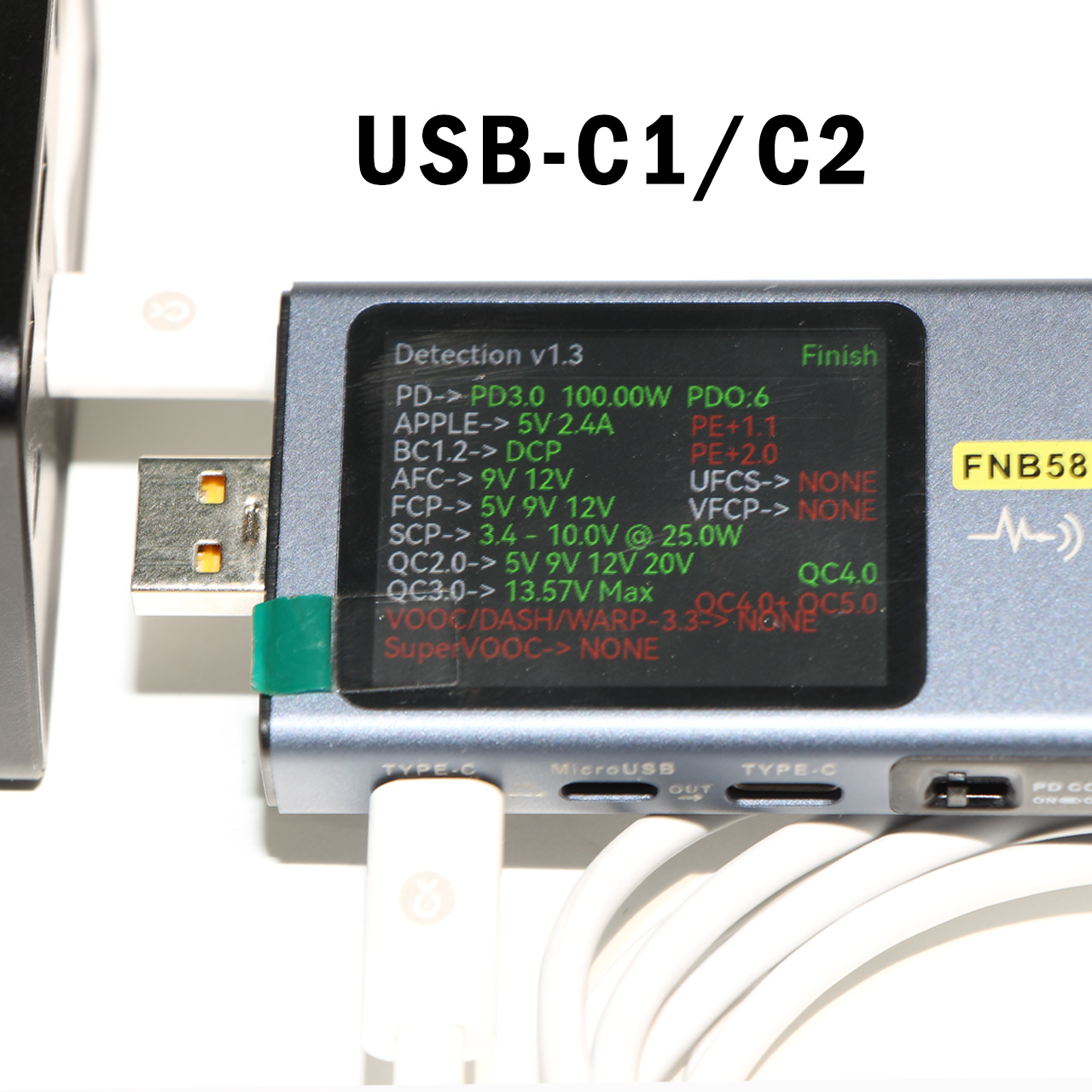

  • USB Type-C1/C2 выход:
    • AFC: 9V 12V
    • APPLE: 5V 2.4A
    • BC1.2: DCP
    • FCP: 5V 9V 12V
    • PD: PD3.0 100.00W
    • PDO: 6
      1. 5V/3A
      2. 9V/3A
      3. 12V/3A
      4. 15V/3A
      5. 20V/5A
      6. 3.3-20V/5A
    • SCP: 3.4V-10.0V @ 25W
    • QC2.0: 5V 9V 12V 20V
    • QC3.0: 13.6V Max
    • QC4.0
• Индикаторная панель:
  • уровень заряда в %
  • потребляемое напряжение (V)
  • потребляемый ток (A)
  • быстрая зарядка (PD)
  • направление зарядки (IN/OUT)
• Встроенный фонарик: есть (LED панель 27LED)
• Функции защиты:
  • от перегрузки по току на выходе
  • от короткого замыкания на выходе
  • от перенапряжения на входе
  • от перегрева (присутствует датчик NTC)
• Материал оболочки корпуса: металл
• Материал внутренней части корпуса: пластик
• Страна производитель: Китай

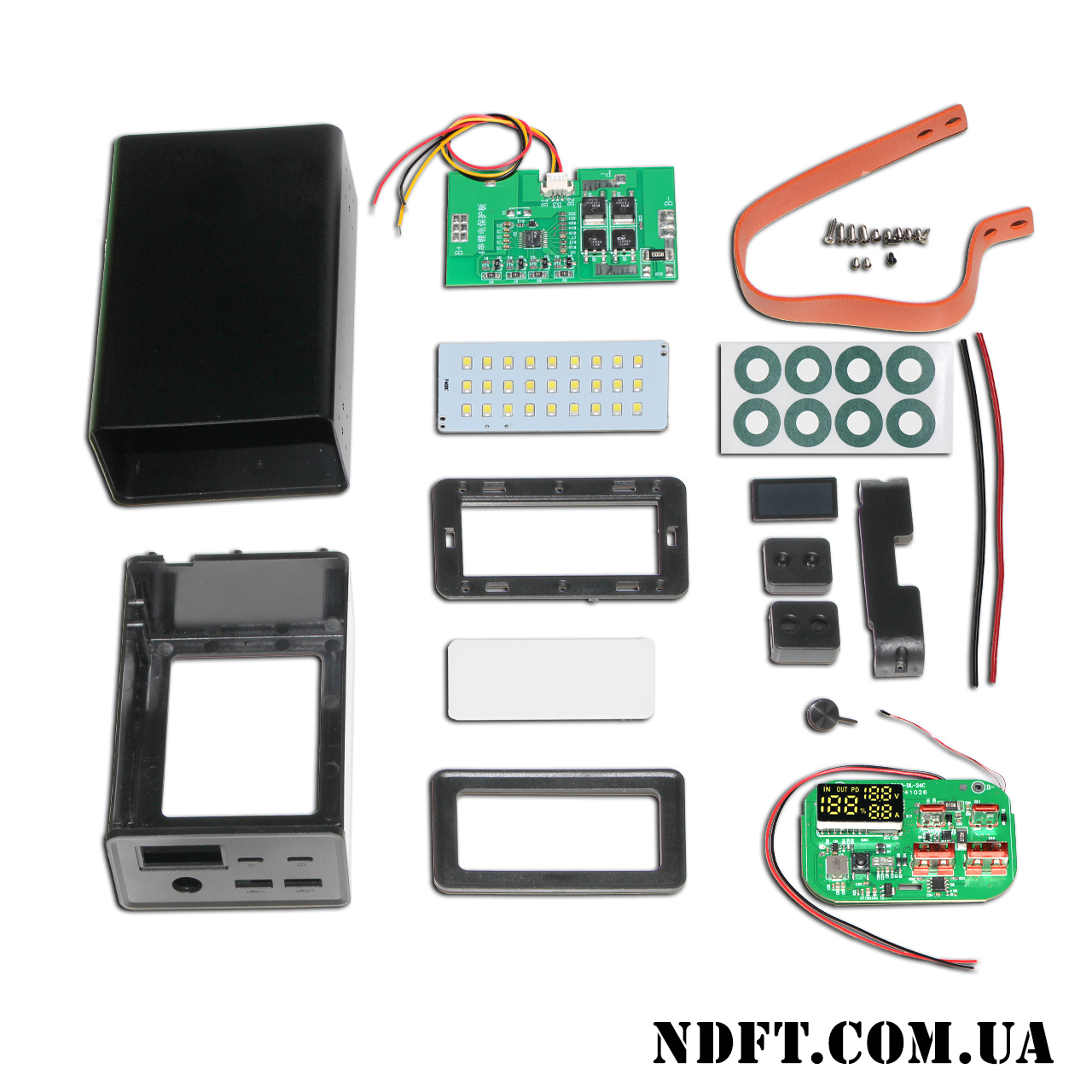

• Комплект поставки:
  • Корпус без аккумуляторов
  • Модуль заряда/разряда
  • Модуль BMS 4S
  • LED панель на 27 светодиодов
  • Набор шлейфов 2pin + 3pin
  • Ремешок из кожезаменителя
  • Набор шурупов
  • 2 отрезка провода 16AWG 10-15см (опционально)
  • 8 шт. изоляционные кольца 21700 1S1P (опционально)
