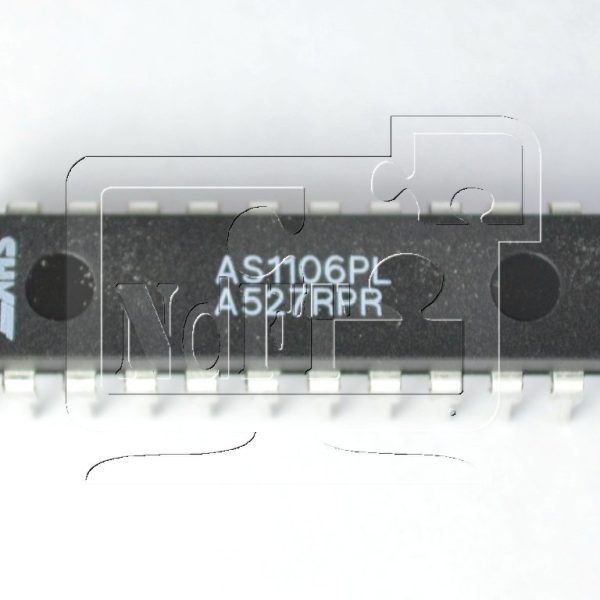

AS1106PL – Драйвер индикаторов

Артикул: 5200058

175.68

126.48 ₴
158.11 ₴
175.68 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
5 Человек сейчас смотрят этот товар!

Описание

AS1106 и AS1107 – компактные драйверы для числовых 7-сегментных индикаторов до 8 цифр. Устройства могут быть программированными через SPI, QSPI, и Microwire так же как через последовательный 4-проводный интерфейс.
Устройство состоит из интегрированного декодера BCD код-B/HEX, мультиплексора и 64-битной памяти. Внутренняя память записывает настройки LED дисплея, избавляя от необходимости непрерывно перепрограммировать устройство.
К каждому сегменту можно обращаться и обновлять индивидуально. Необходимо только одно внешнее сопротивление (RSET) для установки тока светодиодного дисплея. LED яркостью можно управлять по аналоговому или цифровому интерфейсу.
Устройство можно программировать, для использования внутреннего B/HEX декодирующего устройства, чтобы выделить числовые символы или для прямого обращения к каждому сегменту.
AS1106 и AS1107 показывают очень низкий ток, как правило 3 мA и рабочий ток, меньше 500 мA. Количество цифр может быть программировано, устройства можно сбросить программным путем, поддерживается также внешнее тактирование. Дополнительное мигание сегментом может быть обеспечено через множественные драйверы.
Доступно несколько тестовых режимов для проверки и для простой отладки.
Устройства доступны в 24-pin DIP и 24-pin SOIC корпусах.
