Epever MPPT Tracer5210BP(LLT) 20A контроллер заряда АКБ от солнечной панели + Data-кабель USB-RS485

Контроллер заряда от солнечных батарей Tracer5210BP использует передовую технологию зарядки с отслеживанием точки максимальной мощности (MPPT). Объединяет с себе модули MPPT, BMS и балансировки. Повышает эффективность системы питания от солнечной панели, и при этом улучшается окупаемость этой системы. Контроллер поддерживает различные аккумуляторы, например, герметичные, гелевые, свинцово-кислотные и литиевые. Пользователи могут подключиться к Tracer5210BP и производить мониторинг и изменять параметры рабочего состояния через специальный кабель с разъемом RS485. Его можно широко использовать в домашней энергосистеме из солнечных панелей, для светофоров, уличных фонарей, садовых фонарей, которые используют солнечные батареи для своей работы. Напряжение системы 12 или 24 В выбирается контроллером автоматически на основе измерения напряжения подключенных аккумуляторов.

С помощью фирменного ПО можно выбрать нужный тип аккумуляторных батарей, произвести ручную настройку и задать таймер работы нагрузки. ПО Charge Controller V1.95 Windows 7/10 для ПК/андроид для мониторинга и настройки параметров можно найти на официальном сайте.

Пример настройки контроллера можно найти в интернете, например: видео настройки на ютуб.

Особенности Tracer5210BP:

• Используются высококачественные компонентов ST, IR и Infineon, которые продлевают срок службы контроллера MPPT.
• Широкий диапазон температуры окружающей среды для работы устройства (-40…+60°C)
• Применяется для свинцово-кислотных и литиевых аккумуляторов.
• Функция активации литиевых батарей и защиты от низких температур
• Максимальная эффективность преобразования 98%
• Усовершенствованная технология отслеживания точки максимальной мощности (MPPT) с эффективностью отслеживания не ниже 99 %.
• Точное распознавание и отслеживание нескольких точек питания
• Функция ограничения мощности фотоэлектрических модулей

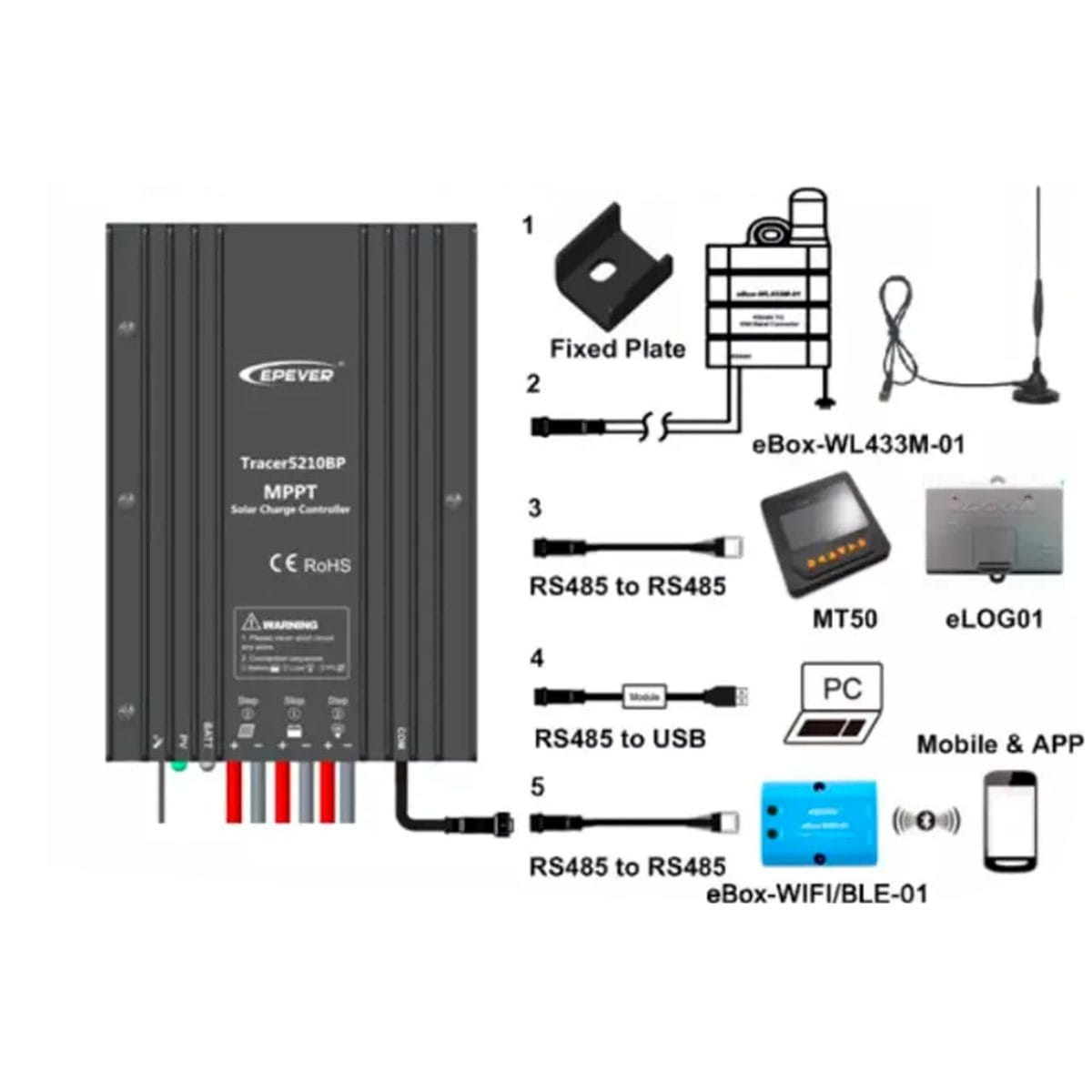

• Мониторинг и настройка параметров через мобильное приложение, программное обеспечение для ПК
• Использование стандартного коммуникационного протокола Modbus для подключения к шине RS485 для обеспечения лучшей совместимости коммуникационного протокола.
• Подключение модуля к интернету для реализации удаленного мониторинга.
• Разъем RS485 может обеспечивать питание
• Алюминиевый корпус для лучшего охлаждения
• Функция статистики энергопотребления в режиме реального времени.
• Защита корпуса от влаги IP68.

Информация по технике безопасности:

• Нужно прочитать и ознакомиться с инструкцией перед установкой контроллера
• НЕ разбирайте и не пытайтесь ремонтировать контроллер самостоятельно.
• При необходимости можно установить внешний предохранитель или автоматический выключатель.
• Перед установкой или перемещением контроллера нужно отсоединить солнечную панель и подключенный аккумулятор.
• Соединения питания должны оставаться плотными, чтобы избежать чрезмерного нагрева от плохого соединения.
• Заряжать можно только те батареи, которые соответствуют параметрам контроллера.
• Подключение может быть проводным к одному аккумулятору или группе аккумуляторов.
• Существует риск поражения электрическим током, фотоэлектрическая батарея и цепь нагрузки могут быть под высоким напряжением во время работы контроллера.

Технические характеристики Tracer5210BP:

• Номинальное напряжение АКБ: 12/24 В
• Диапазон входного напряжения батареи (DC): 8,5…32 B
• Номинальный ток заряда/разряда: 20 А
• Номинальная мощность солнечной панели:
  • АКБ 12 В: ≤260 Вт
  • АКБ 24 В: ≤520 Вт
• Макс. напряжение на выходе солнечных панелей (напряжение разомкнутой цепи):
  • 100 В при минимальной температуре окружающей среды
  • 92 В при +25°C
• Диапазон напряжения MPPT: (напряжение батареи +2В) 72 В
• Тип батареи:
  • свинцово-кислотные: герметичные, гелевые
  • литиевые: LiFePO4, Li-NiCoMn
  • пользовательский тип (настраиваемые параметры в приложении)
• Свинцово-кислотная АКБ:
  • Пользовательское напряжение: 9…17 В при 12 В на входе (18…34 В при 24 В)
  • Выравнивание зарядного напряжения: 14,6/14,8 В
  • Верхнее зарядное напряжение: 14,4/14,2/14,6 В
  • Поплавочное напряжение: 13,8 В
  • Низковольтное напряжение повторного подключения: 12,6 В
  • Нижнее пороговое напряжение отключения: 11,1 В
• Литиевая АКБ:
  • Верхнее пороговое зарядное напряжение:
    • LiFePO4: 14,5 В
    • Li-NiCoMn: 12,5 В
  • Пользовательское напряжение: 9…17 В при 12 В на входе (18…34 В при 24 В)
  • Нижнее напряжение повторного подключения:
    • LiFePO4: 12,8 В
    • Li-NiCoMn: 10,5 В
  • Нижнее пороговое напряжение отключения:
    • LiFePO4: 11,1 В
    • Li-NiCoMn: 9,3 В
  • Собственное потребление:
    • 12 В: ≤13 мА
    • 24 В: ≤11,5 мА
• Коэффициент температурной компенсации: -3 мВ/°C/2В
• Разъем для подключения: RS485
• Температура окружающей среды: -40…+60°C
• Защита корпуса от окружающей среды: IP68
• Габаритный размер: 153×105×52,1 мм
• Диаметр монтажных отверстий: 3,5 мм
• Сечение кабеля питания: 12AWG (4 мм²)
• Производитель: Epever (Epsolar)
• Вес нетто: 1,2 кг

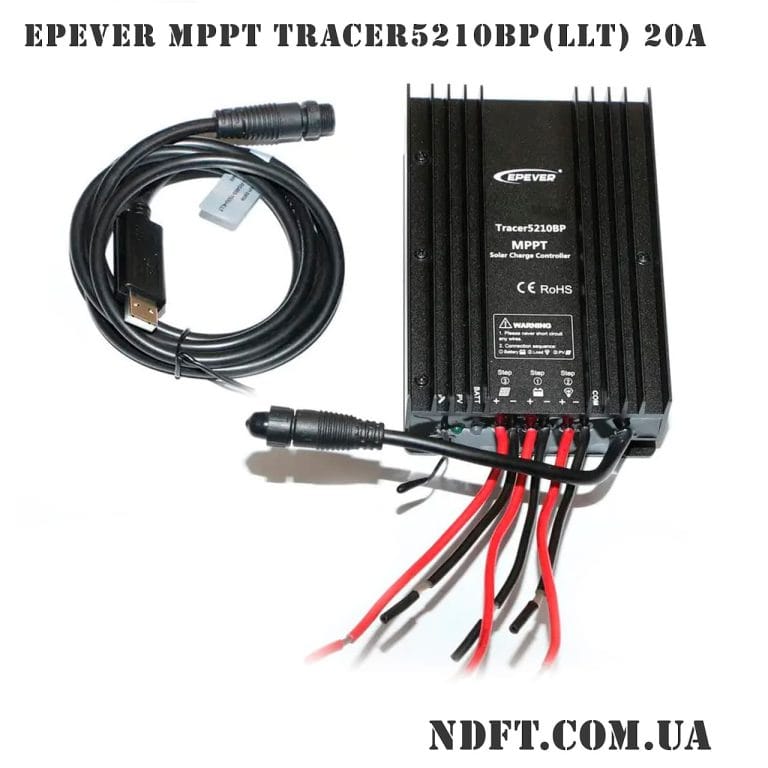

Комплект поставки:

• Картонная коробка с инструкция на английском языке
• USB провод RS485 для подключения внешних устройств к контроллеру
• Контроллер в алюминиевом корпусе Epever Tracer-5210BP(LLT) 20A

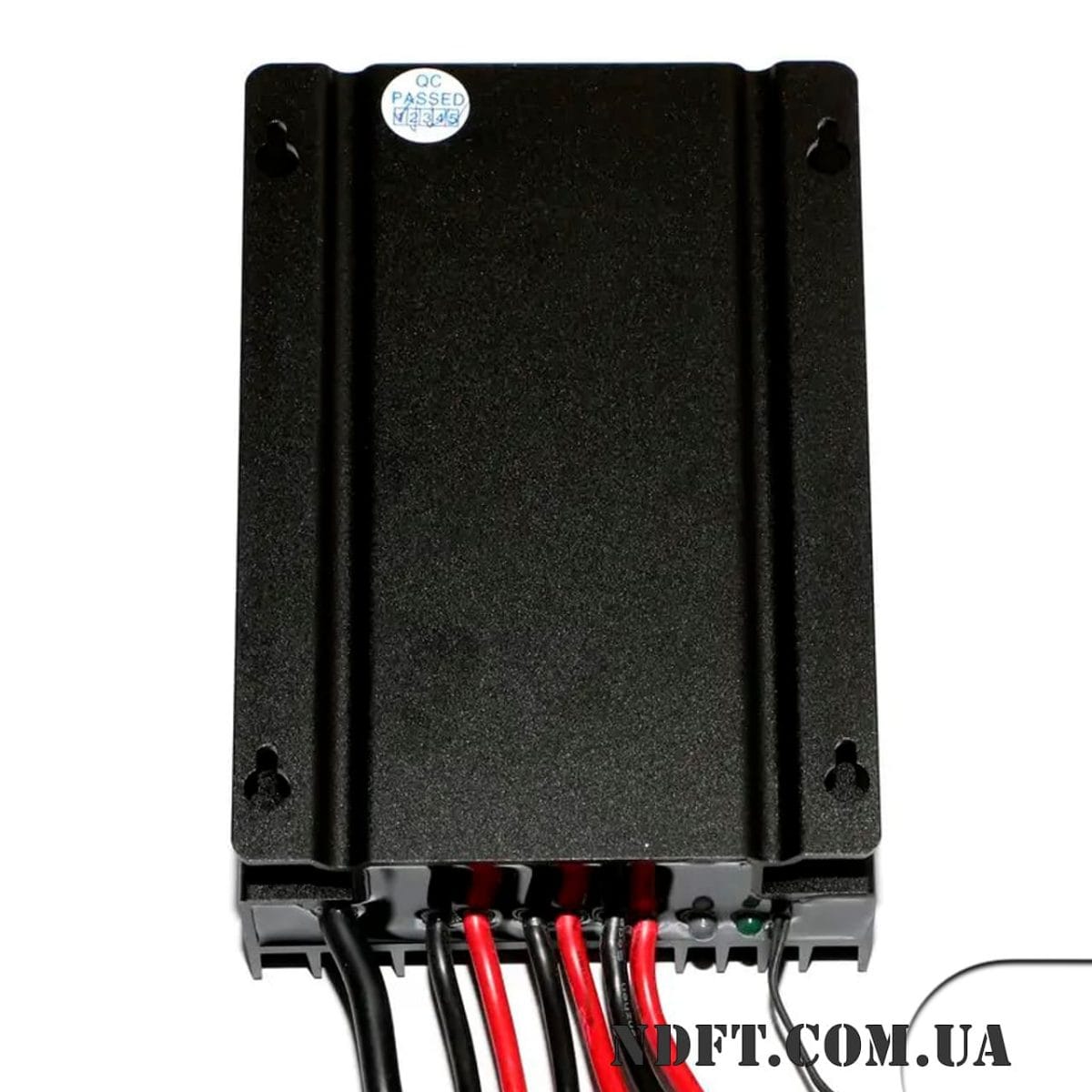

Назначение выходных проводов и индикаторов:

1. Датчик температуры
2. LED индикатор работы солнечной панели
3. LED индикатор работы батареи
4. Положительный и отрицательный провода PV солнечной панели
5. Положительный и отрицательный провода аккумулятора
6. Положительный и отрицательный провода нагрузки
7. Водонепроницаемый порт RS485 с защитной заглушкой

ВНИМАНИЕ:

• Если датчик температуры закорочен или поврежден, контроллер должен заряжаться или разряжаться при температуре по умолчанию не выше +25°C.
• Порт RS485 может обеспечивать выходное постоянное напряжение 5 В и ток 150 мА, а также имеет функцию защиты от короткого замыкания.
• Когда порт RS485 не используется, необходимо установить обратно защитную заглушку.

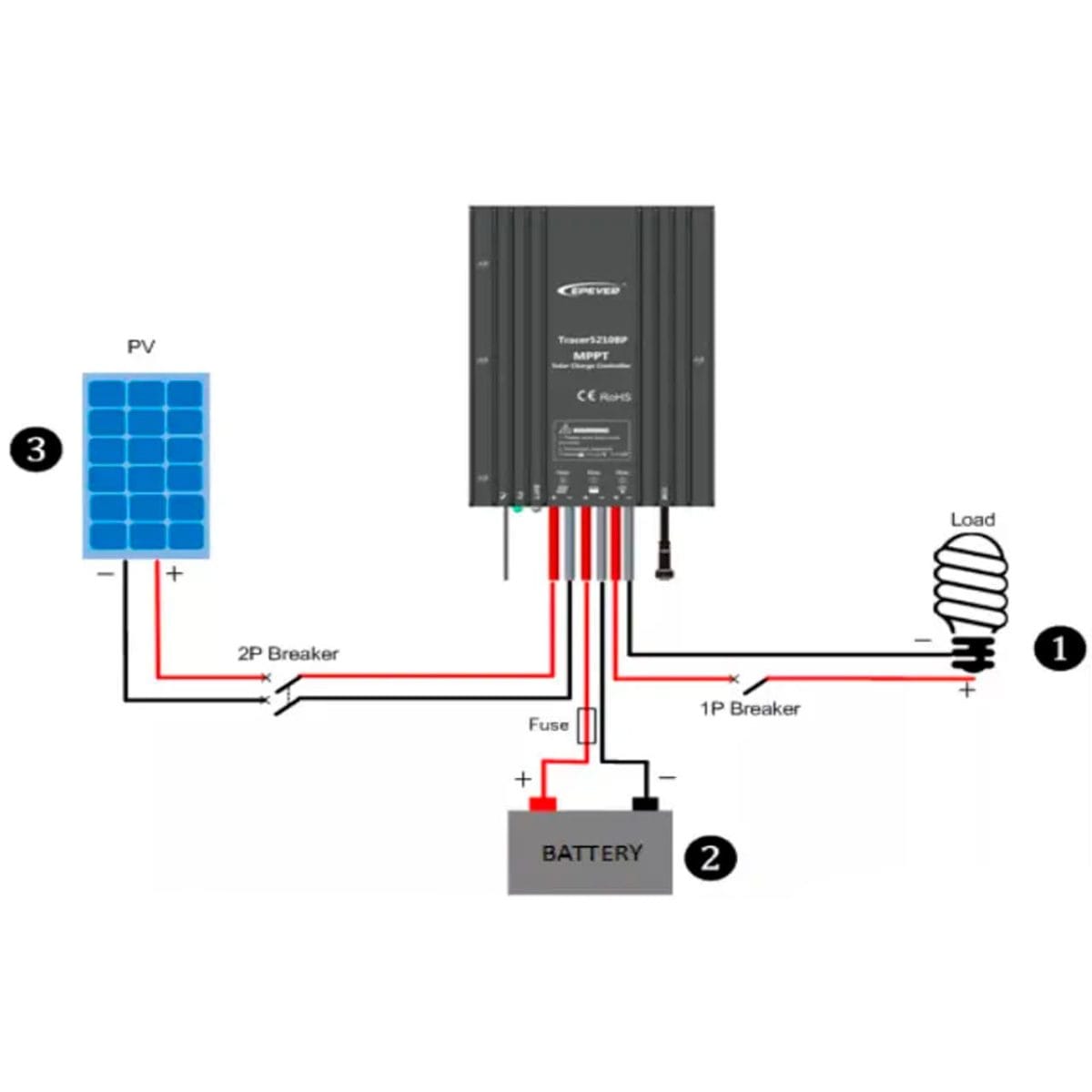

Последовательность подключения Tracer-5210BP:

Нужно установить предохранитель в цепь аккумулятора и контроллера MPPT до того, как производить соединение проводов. При подключении необходимо соблюдать полярность. Предохранитель подключается к плюсовым проводникам. Номинальный ток срабатывания предохранителя должен в 1,25…2 раза превышать номинальный ток аккумуляторной цепи. После установки аккумулятора подключается нагрузка, а затем солнечная панель. Переключатели цепи работы солнечной панели и нагрузки должны быть отключены до полной установки системы. После подачи питания с аккумулятора на контроллер должен замигать зеленый индикатор. После этого запускается функция самотестирования, через 10 секунд после подключения питания должна включиться нагрузка на 10 секунд, а контроллер вернется в рабочий режим.

Функции защиты модуля:

• Перегрузка по току солнечной батареи. Контроллер ограничит зарядный ток батареи до значения максимального тока батареи. Поэтому массивная солнечная батарея не будет работать на пиковой мощности.
• Короткое замыкание солнечной батареи. Когда короткое замыкание на входе солнечной панели при малой мощности, контроллер прекратит зарядку. Контроллер может быть поврежден, если на входе PV происходит короткое замыкание на большой мощности.
• Обратная полярность на входе PV. Солнечная панель может быть обратно подключена к контроллеру без последствий, если к нему не подключены аккумулятор и нагрузка.
• Обратная полярность АКБ. Когда солнечная панель не подключена или подключена неправильно, то полная защита от обратной полярности батареи. Нужно исправить проводное соединение, чтобы возобновить нормальную работу. ПРЕДУПРЕЖДЕНИЕ: Контроллер будет поврежден при правильном подключении солнечной панели и обратной полярности при подключении АКБ!
• Перенапряжение батареи. Когда напряжение батареи достигает заданного значения напряжения отключения при перенапряжении, контроллер прекращает зарядку батареи, чтобы защитить батарею от перезарядки и выхода из строя.
• Переразряд батареи. Когда напряжение батареи достигает напряжения отключения при низком напряжении, контроллер прекращает разрядку батареи, чтобы защитить батарею от чрезмерной разрядки и выхода из строя.
• Перегрев батареи. Контроллер определяет температуру окружающей среды через внешний датчик температуры. Если температура окружающей среды превышает +65°C, контроллер автоматически запускает защиту от перегрева, чтобы прекратить работу и восстановиться при температуре ниже +55°C.
• Низкая температура для литиевых батарей. При температуре ниже -40°C литиевая батарея перестает заряжаться/разряжаться пока снова не поднимется до рабочего диапазона.
• Перегрузка нагрузки. Если ток нагрузки превышает максимальный номинальный ток нагрузки в 1,05 раза, контроллер отключит нагрузку. Перегрузку необходимо устранить, снизив нагрузку и перезапустив контроллер.
• Короткое замыкание нагрузки. Нагрузка будет отключена, когда произойдет короткое замыкание нагрузки (при токе в 4 раза больше номинального тока). Контроллер автоматически попытается повторно подключить нагрузку 5 раз. Предположим, что защита от короткого замыкания все еще существует после 5 попыток контроллера. В этом случае пользователь должен устранить короткое замыкание, перезапустить контроллер или подождать один цикл ночь-день (ночное время >3 часов).
• Поломка датчика температуры (закорочен или поврежден). В этом случае контроллер должен заряжаться или разряжаться при температуре по умолчанию до +25°C, чтобы предотвратить повреждение батареи в результате перезарядки или чрезмерной разрядки.
• Перепады высокого напряжения. Контроллер защищен от небольших перепадов высокого напряжения. В грозоопасных районах рекомендуется дополнительное заземление.
