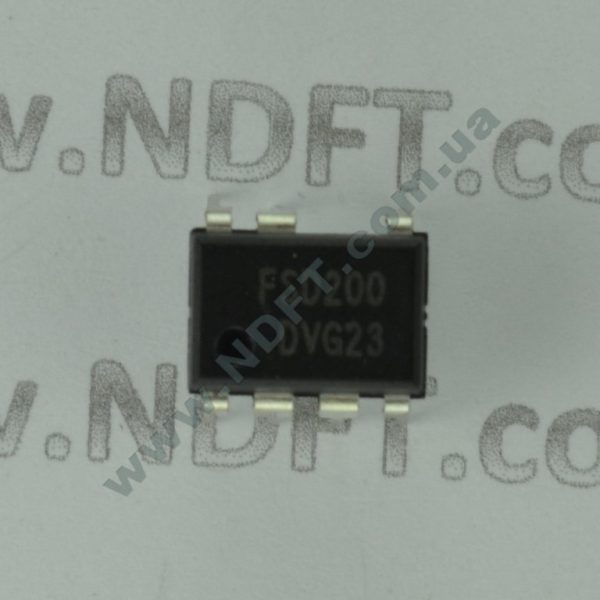

FSD200 — Высоковольтный PWM

FSD200 и FSD210 являются встроенными модуляторами ширины импульса (PWM) и Sense FET, специально разработанными для высокопроизводительных автономных импульсных источников питания (SMPS) с минимальным количеством внешних компонентов. Оба устройства представляют собой монолитные высоковольтные регуляторы мощности, которые объединяют LDMOS Sense FET с блоком режима управления напряжения PWM. Встроенный ШИМ-контроллер включает в себя: фиксированный генератор с частотной модуляцией для снижения уровня электромагнитных помех, защиту от пониженного напряжения (UVLO), блокировку переднего фронта (LEB), оптимизированный драйвер включения/выключения затвора, термическое отключение защита от падения (TSD), прецизионные источники тока с температурной компенсацией для контурной компенсации и защиты от замыканий. По сравнению с дискретным MOSFET и контроллером или коммутирующим преобразователем RCC, FSD200 и FSD210 уменьшают общее количество компонентов, размер конструкции, вес и в то же время увеличивают эффективность, производительность и надежность системы. FSD200 устраняет необходимость в вспомогательной обмотке смещения при небольшой стоимости увеличенной мощности питания. Оба устройства представляют собой базовую платформу, хорошо подходящую для экономически эффективных конструкций преобразователей с обратной связью.

Характеристики FSD200:

• Максимальное напряжение питания (FSD200), VCC, MAX: 10 В
• Диапазон входного напряжения, VFB: от -0,3 до VSTOP В
• Рабочая температура спайки, TJ: 150 °C
• Рабочая температура окружающей среды, TA: -25 до 85 °C
• Диапазон температур хранения, TSTG: -55 до 150 °C

Особенности FSD200:

• Одиночный чип 700 В Sense FET Power Switch
• Точная фиксированная рабочая частота (134 кГц)
• Усовершенствованная работа в пакетном режиме. Потребляет до 0,1 Вт при 265 В переменного тока и без нагрузки (только FSD210)
• Внутренний пусковой выключатель и мягкий старт
• Блокировка по напряжению (UVLO) с гистерезисом
• Защита от перегрузки (OLP)
• Внутренняя функция теплового отключения (TSD)
• Режим автоматического перезапуска
• Частотная модуляция для EMI
• FSD200 не требует вспомогательной обмотки смещения

Применение FSD200:

• Зарядное устройство и адаптер для мобильного телефона, КПК и MP3
• Вспомогательное питание для бытовой техники, ПК, C-TV и монитора
