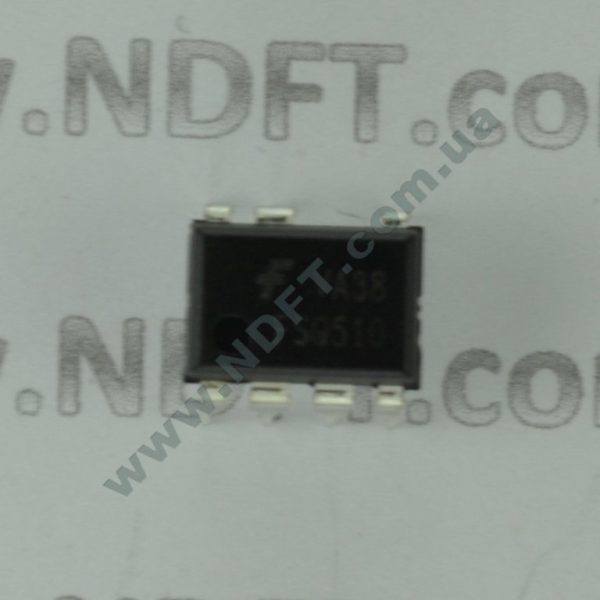

FSQ510 — ШИМ-контроллер

FSQ510 переключающий преобразователь типа (VSC) обычно демонстрирует более низкий уровень электромагнитных помех и более высокую эффективность преобразования мощности, чем обычный преобразователь с жестким переключением и фиксированной частотой переключения. FSQ510 — это встроенный контроллер широтно-импульсной модуляции (VS-PWM) для VSC и SenseFET, специально разработанный для автономных импульсных источников питания (SMPS) для переключения с минимальными внешними компонентами. Контроллер VS-PWM включает в себя встроенный генератор, блокировку пониженного напряжения (UVLO), гашение переднего фронта (LEB), оптимизированный драйвер затвора, внутренний плавный запуск, источники точного тока с температурной компенсацией для компенсации петли и схемы самозащиты. По сравнению с решениями с дискретными контроллерами MOSFET и PWM, FSQ510 может снизить общую стоимость, количество компонентов, размер и вес; одновременно увеличивая эффективность, производительность и надежность системы. Это устройство обеспечивает платформу для экономически эффективных конструкций преобразователей обратного хода с переключением каналов.

Особенности FSQ510:

• Использует встроенный выключатель питания LDMOS
• Оптимизирован для преобразователя (VSC)
• Низкий уровень электромагнитных помех благодаря переменному управлению частотой и частичной модуляции
• Высокая эффективность благодаря минимальному переключению напряжения на выходе
• Расширенное переключение для широких диапазонов нагрузки
• Малое изменение частоты для широких диапазонов нагрузки
• Усовершенствованная работа в пакетном режиме для низкого энергопотребления в режиме ожидания
• Импульсный Ток
• Функции защиты: защита от перегрузки (OLP), внутреннее тепловое отключение (TSD) с гистерезисом
• Блокировка пониженного напряжения (UVLO) с гистерезисом
• Внутренняя схема запуска
• Внутренний высоковольтный SenseFET: 700 В
• Встроенный плавный пуск: 5 мс

Применение FSQ510: вспомогательные источники питания для ЖК-телевизоров, ЖК-мониторов, персональных компьютеров и бытовой техники
