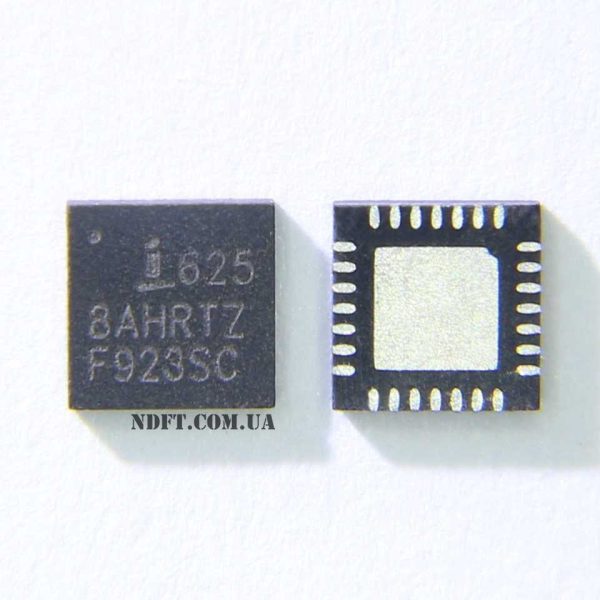

ISL6258HRTZ i625 ISL6258

ISL6258 — это высокоинтегральный регулятор напряжения VDC и контроллер зарядного устройства. Рабочие параметры программируются через шину управления системой (SMBus). ISL6258 предназначен для приложений, в которых источником питания системы является либо аккумуляторная батарея, либо выходной сигнал регулятора/зарядного устройства. Таким образом, максимальное напряжение системы равно максимальному напряжению аккумулятора вместо максимального напряжения адаптера. ISL6258, ISL6258A также включают в себя систему для контроля подзарядки глубоко разряженных батарей при поддержании напряжения системы на минимуме, определенном пользователем. Высокая эффективность достигается за счет использования преобразователя с синхронным выпрямителем DC/DC, оснащенного диодной эмуляцией для повышения эффективности при малой нагрузке и предотвращения повышения напряжения в адаптере переменного тока. ISL6258 может заряжать от двух до четырех последовательно соединенных литий-ионных элементов с током зарядки до 8А. ISL6258 имеет настройки по умолчанию для систем с 2 ячейками. Интегрированные драйверы MOSFET и диод начальной загрузки приводят к меньшему количеству компонентов и меньшей площади реализации.

Особенности Intersil ISL6258HRTZ i625 8HRTZ ISL6258 I6258 ISL6258HRT:

• погрешность системного напряжения (от -10 ° C до + 100 ° C): ± 0,5%
• точность ограничения входного тока: ± 3%
• точность ограничения тока заряда батареи: ± 3%
• Частота переключения может быть уменьшена через SMBus для более высокой эффективности в условиях малой нагрузки
• Система подзарядки для глубоко разряженных аккумуляторов — автоматический ток подзарядки (256 мА) — удерживает минимальное напряжение в системе
• SMBus 2 Wire последовательный интерфейс
• Защита аккумулятора от короткого замыкания
• Быстрый переходный режим нагрузки системы
• Контроль на выходе:
  • тока адаптера (точность 2,5%)
  • тока разряда батареи (точность 4%)
  • индикатор режима подзарядки
  • индикатор наличия адаптера переменного тока
• 11-Bit установка максимального системного напряжения
• 7-Bit установка минимального системного напряжения
• 6-Bit установка тока заряда
• 6-Bit установка тока адаптера
• Максимальный ток адаптера до 8А
• Диапазон напряжения адаптера от + 8 В до + 22 В

Применение

• Ноутбуки
• Планшетные ПК
• Портативное оборудование с аккумуляторными батареями
