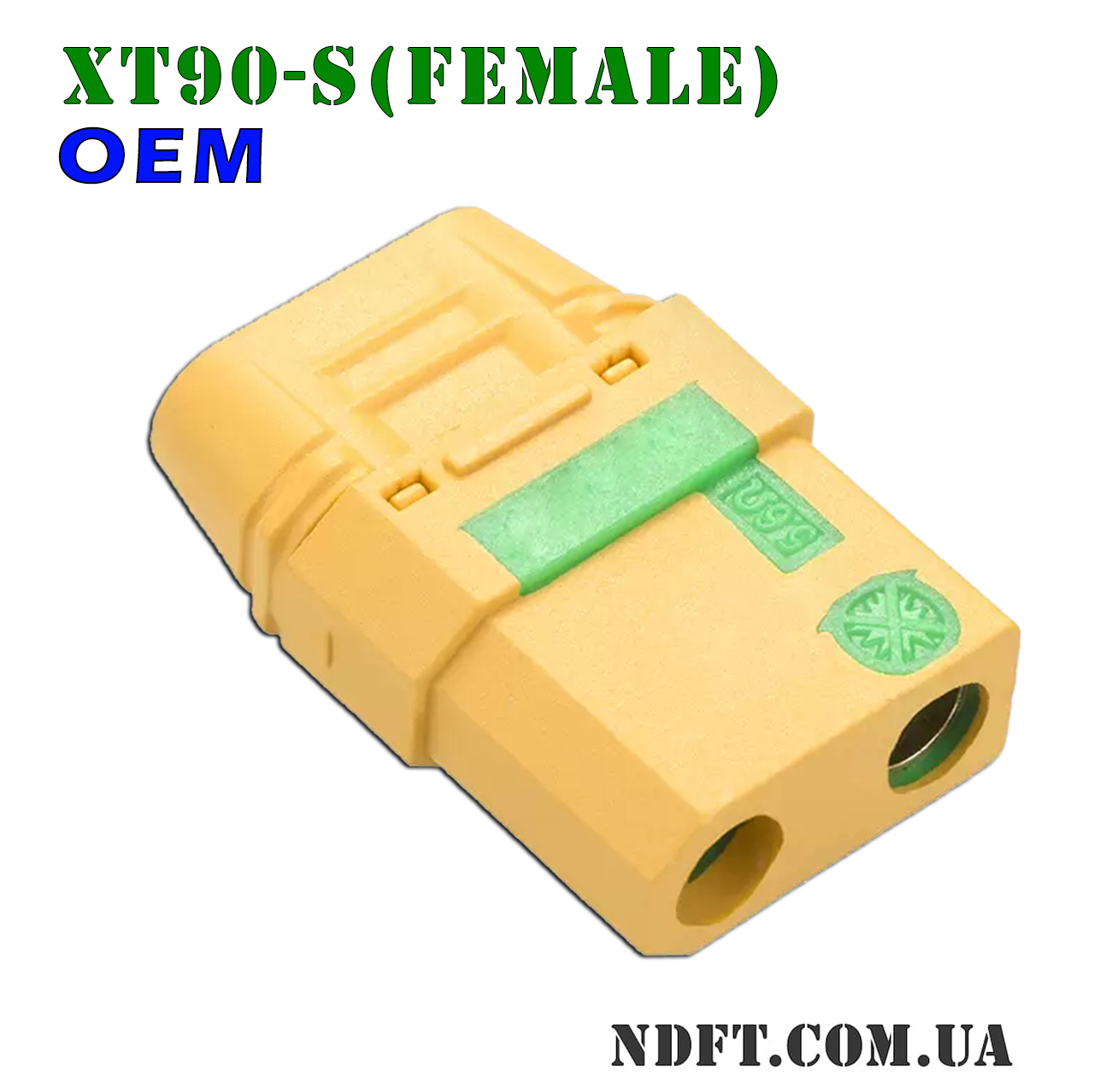

Силовой разъем XT90-S anti-spark (OEM) — превосходный противоискровой разъём для подключения нагрузки к источникам питания, рассчитанные на высокую пропускную способность до 45 Ампер постоянного тока (кратковременно до 90 А) и напряжение до 500VDC.

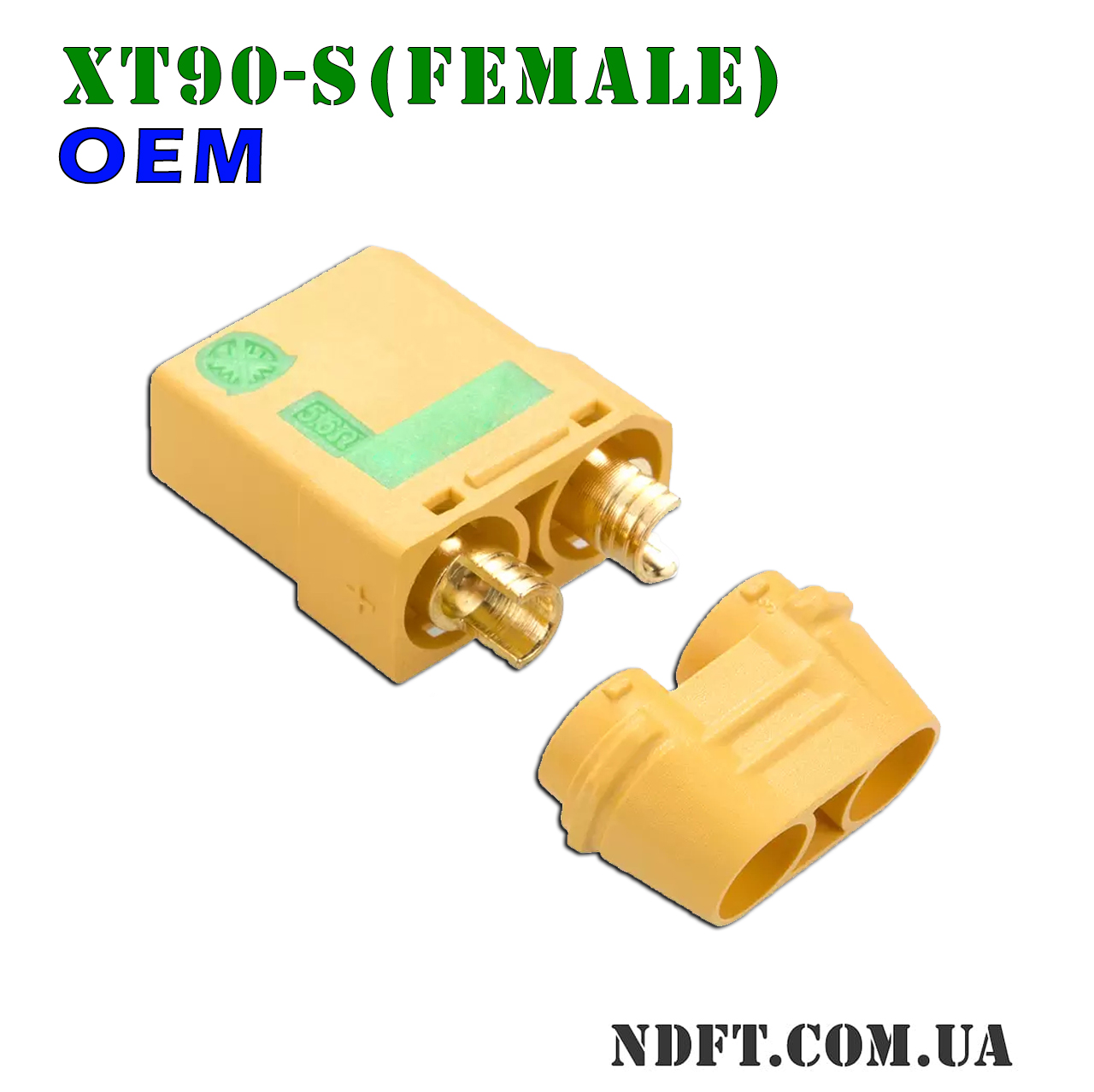

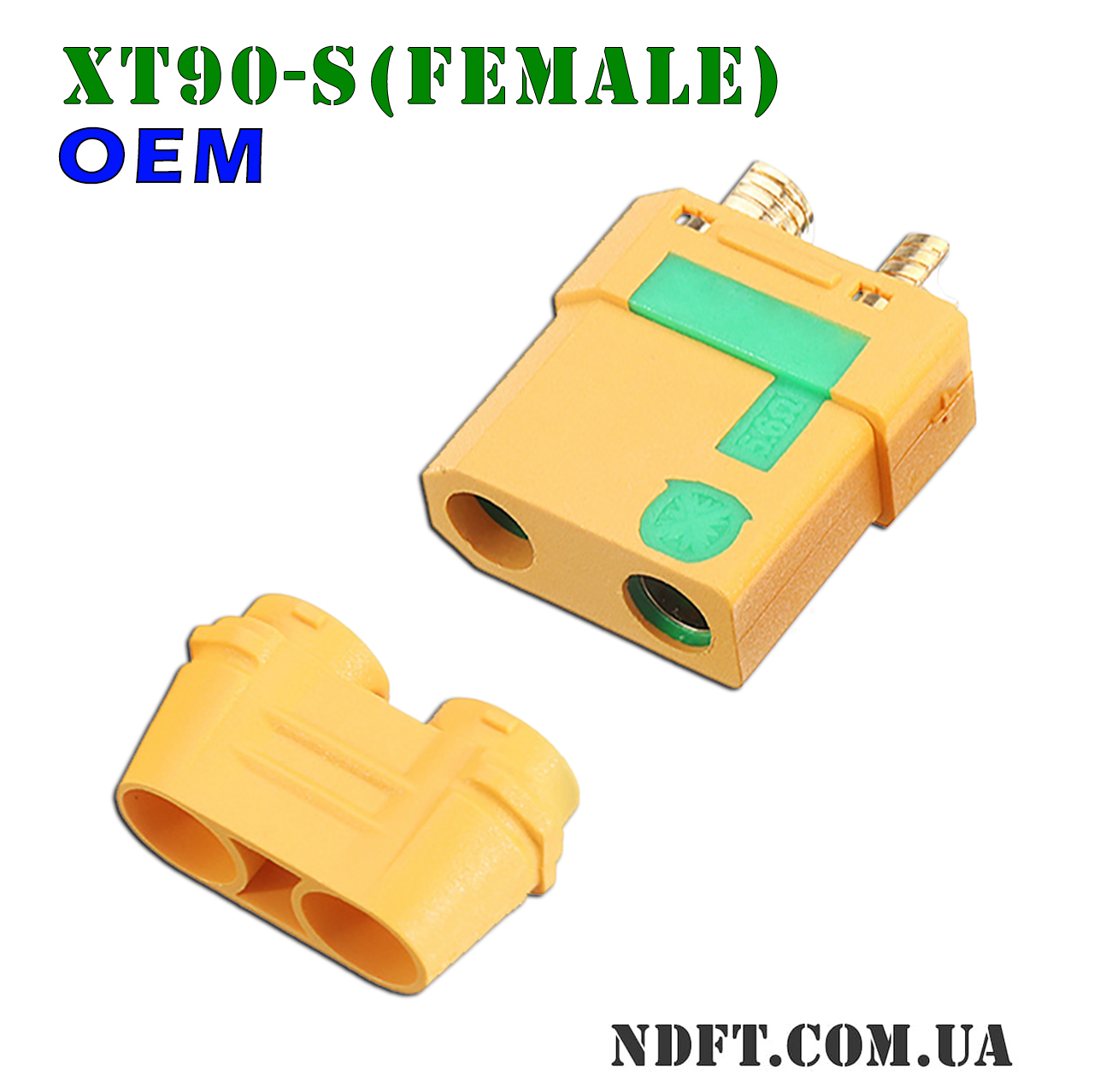

Безыскровой XT90S-F оснащен встроенной системой искрогашения при подключении нагрузки к аккумуляторам при высоких напряжениях и токах, обеспечивает безопасную систему, защищающую пользователя и электронные компоненты. Для защиты паяных контактов в комплект разъемов входят защитные колпачки.
В обычных разъемах без искрогашения сам искровой разряд может быть не виден глазу, и даже почти не слышен, особенно при низких напряжениях и токах. Искровой разряд почти всегда присутствует при подключении разъемов под нагрузкой, и больше всего проявляет себя при подключении аккумуляторных сборок с числом секций от 6S и более. Обычно на входе электронной нагрузки присутствуют конденсаторы, которые в момент подключения разряжены и имеют малое сопротивление, при подключении такой нагрузки к АКБ с высоким напряжением может возникать искра. Электрическая дуга, которая возникает от искр, механически разрушает контакты и усиливает коррозию проводников, увеличивает сопротивление контактов. XT90S-F сначала подключается через контактное сопротивление в 5,6 Ом для более плавного заряда входных конденсаторов, затем замыкается основной контакт напрямую (без сопротивления), когда конденсаторы уже заряжены.
OEM-разъём XT90-S — это разъём , который произведён на оригинальном оборудовании одной компании (OEM-производителем) по заказу другой компании, изготавливается в точном соответствии со спецификациями, предоставленными производителем оригинального оборудования, обеспечивают оптимальную производительность и надёжность.
Важно при работе подключать безыскровой силовой разъём XT90S до упора до основного контакта, иначе рабочий ток будет сильно перегревать искрогасящий резистор.
Резистор 5.6 Ом в XT90-S выполняет следующую роль:
- ограничивает пусковой ток
- медленно заряжает входные конденсаторы нагрузки
- предотвращает искру
- работает только в момент подключения
Этот разъем широко используется в робототехнике, любительских и профессиональных устройствах, универсальный и надежный разъем для работы с высокими токами. Серия XT90 — это более крупная и высокопроизводительная версия популярного XT60, разработанная для работы с большими токовыми нагрузками.
Разъём XT90S анти-искра имеет корпус изготовленный из прочного нейлона, а проводящие элементы выполнены из позолоченной латуни. Нейлон обеспечивает термостойкость и долговечность, а позолота гарантирует надежную проводимость и защиту от коррозии. Это сочетание делает разъемы XT90S востребованными для широкого применения с мощными источниками постоянного тока. В отличие от стандартного XT90H, XT90S имеет встроенную схему искрогашения, но несмотря на это XT90S и XT90H взаимозаменяемы.
Гарантированное количество циклов коммутации под нагрузкой (электрическая износостойкость) достигает 100 и более. Без электрической нагрузки гарантированное количество механических циклов коммутации (механических износостойкость) достигает 1000 и более.
Силовой безыскровой разъём XT90-S имеет характеристики:
- Производитель: OEM
- Модель продукта: XT90S-F (XT90-S)
- Контактное сопротивление: ≤1 мОм
- Сопротивление изоляции: ≥2000 МОм
- Сопротивление противоискрового резистора: 5,6 Ом
- Номинальный ток: 45 А
- Максимальный кратковременный ток: ≤90 А
- Номинальное напряжение (DC): ≤500 В
- Материал контакта: медь+позолота
- Материал корпуса: пластик (нейлон / ПА)
- Цвет корпуса: желтый
- Рекомендованное сечение провода: 10AWG
- Максимальное сечение провода: 8AWG
- Количество выводов: 2
- Максимальный внешний диаметр провода (OD): 6 мм
- Механическая износостойкость (циклов коммутации): ≥1000
- Электрическая износостойкость (циклов коммутации): ≥100
- Вид разъема: розетка (мама/female)
- Электрический монтаж: под пайку
- Класс горючести: UL94-V0
- Уровень защиты: IP40
- Диапазон рабочих температур: -20…+120°C
- Габаритные размеры (Д×Ш×В): 31,2×21,5×9,9 мм
- Страна производитель: Китай
