0Y32D07-ZC14F-03/04, 0Y32D07-ZC14F-05/06 (0Y32D07-ZC21F-03/04, 303wy320031, 303wy315035, 532wy315m08, OY32D07-zc21F) – Комплект LED подсветки TV 32″

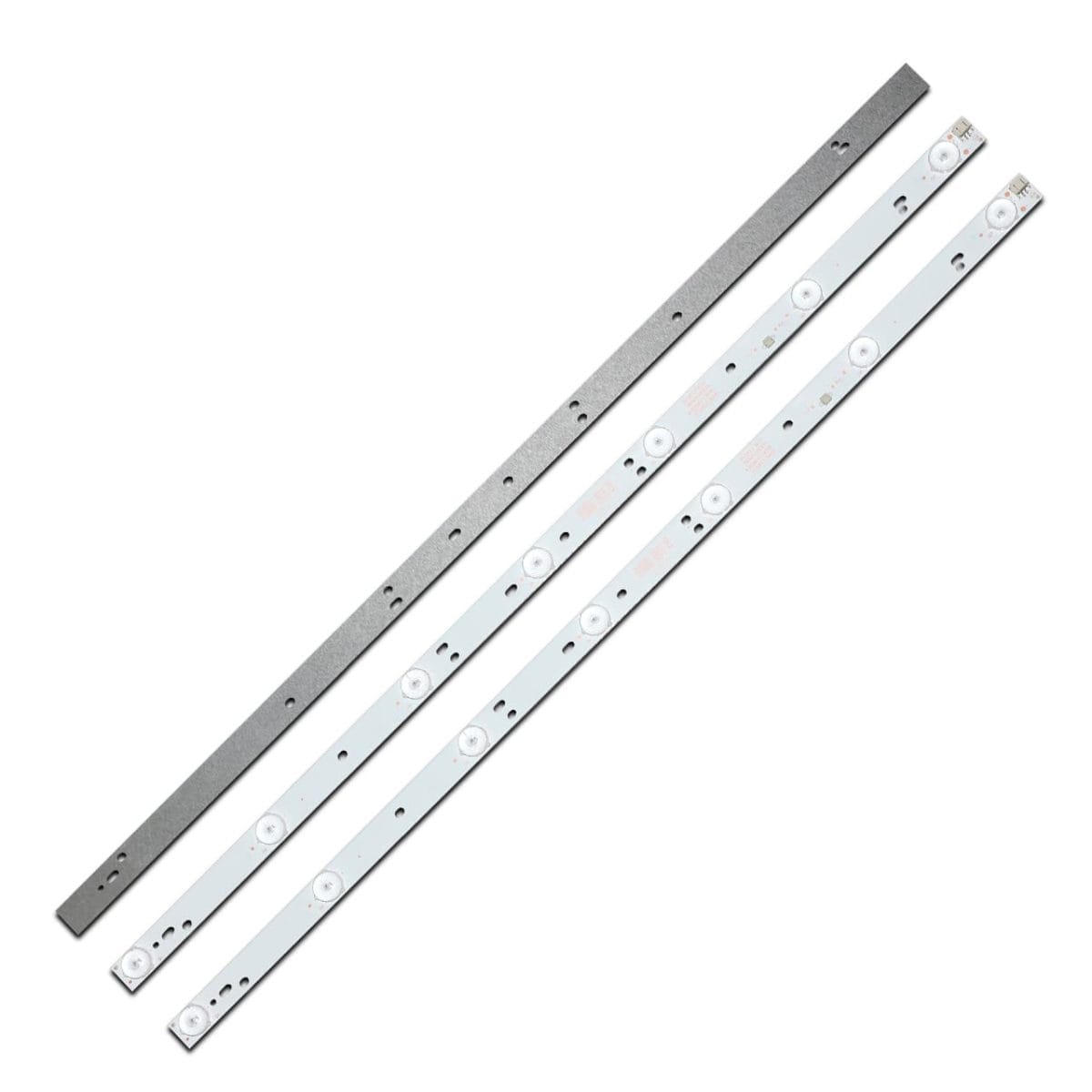

Полный комплект состоит из трёх планок:

• 0Y32D07-ZC14F-03/04, 0Y32D07-ZC14F-05/06 (0Y32D07-ZC21F-03/04/05, 303wy320031, 303wy315035, 532wy315m08, OY32D07-zc14F, OY32D07-zc21F) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.

Возможна проклейка теплопроводного скотча по запросу.

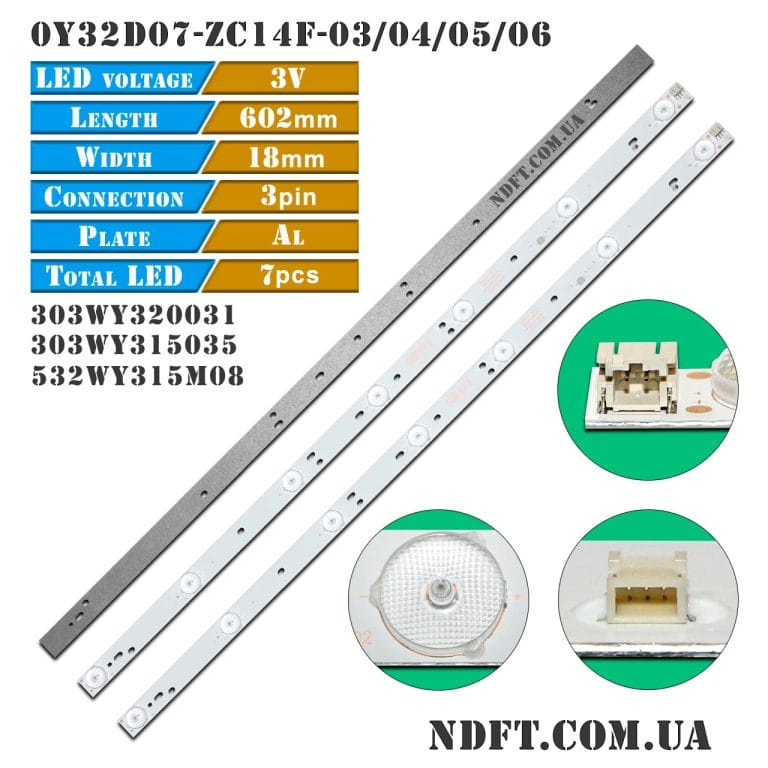

Комплект планок LED подсветки 0Y32D07-ZC14F-03/04/05/06, 0Y32D07-ZC21F-03/04/05 характеристики:

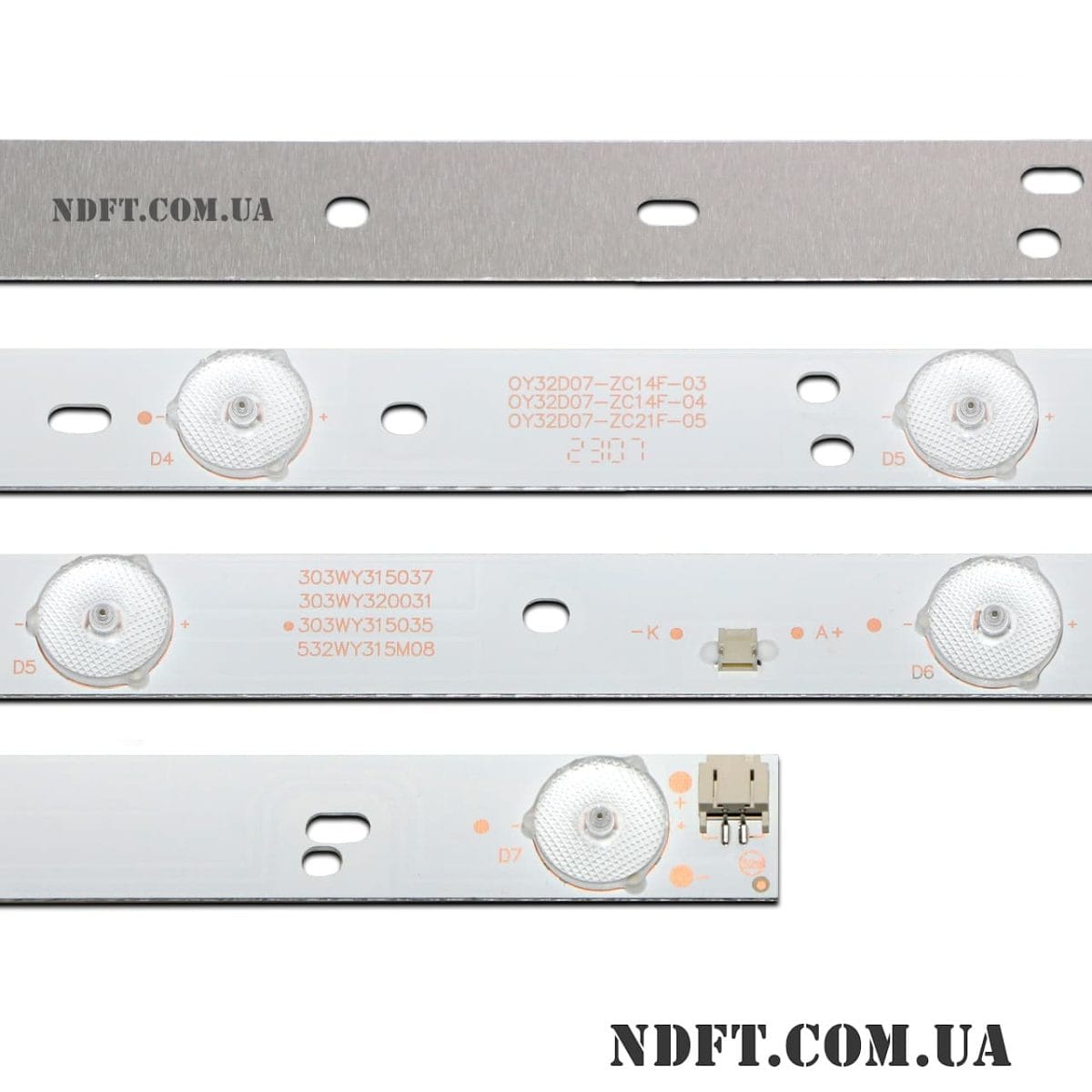

• Маркировка:
  • OY32D07-ZC14F-03 (0Y32D07-ZC14F-03)
  • OY32D07-ZC14F-04 (0Y32D07-ZC14F-04)
  • OY32D07-ZC21F-05 (0Y32D07-ZC21F-05)
  • 303WY315037
  • 303WY320031
  • 303WY315035
  • 532WY315M08
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 21 В (7S1P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 602 мм
• Количество контактов на разъеме: 3
• Количество светодиодов на каждой планке: 7 шт.
• Материал подложки: алюминий
• Расстояние между центрами светодиодов: 95-104-86-86-104-95 мм
• Расстояние между центром 1-го и последнего LED: 569 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 0Y32D07-ZC21F (OY32D07-ZC21F), 0Y32D07-ZC14F (OY32D07-ZC14F):

• OY32D07-ZC21F-03 (0Y32D07-ZC21F-03)
• OY32D07-ZC21F-04 (0Y32D07-ZC21F-04)
• OY32D07-ZC14F-05 (0Y32D07-ZC14F-05)
• OY32D07-ZC14F-06 (0Y32D07-ZC14F-06)
• 303WY315038
• 532WY315M06

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LS320TUBP01
• LS320TU8
• LS320TUEP00
• LS320TUBP00
• LS320TUBP01
• LS315TUFP00
• LS320TUEP30
• LC320TU2A и других.

Совместимость с моделями телевизоров диагональю 32″:

• Atvio: ATV3214LED, ATV3215LED
• Digital: DLE-3220
• Panda: LE32D58, LE32D58/60S, LE32D51A, LE32D39, LE32D60S, LE32D69, LE32D30, LE32D33H, LE32F51, LE32D53, LE32F5I
• Pioneer: LED-32B350D, LED-32B350
• Polaroid: TQL32R4PR006, PTV3215LED и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
