D2GE-550SCA-R3 + D2GE-550SCB-R3 (Samsung 2013SVS55F REV1.9 L11+R7, BN96-25312A, BN96-25313A, BN96-25338A, BN96-25339A) – Комплект планок LED подсветки для телевизоров 55″

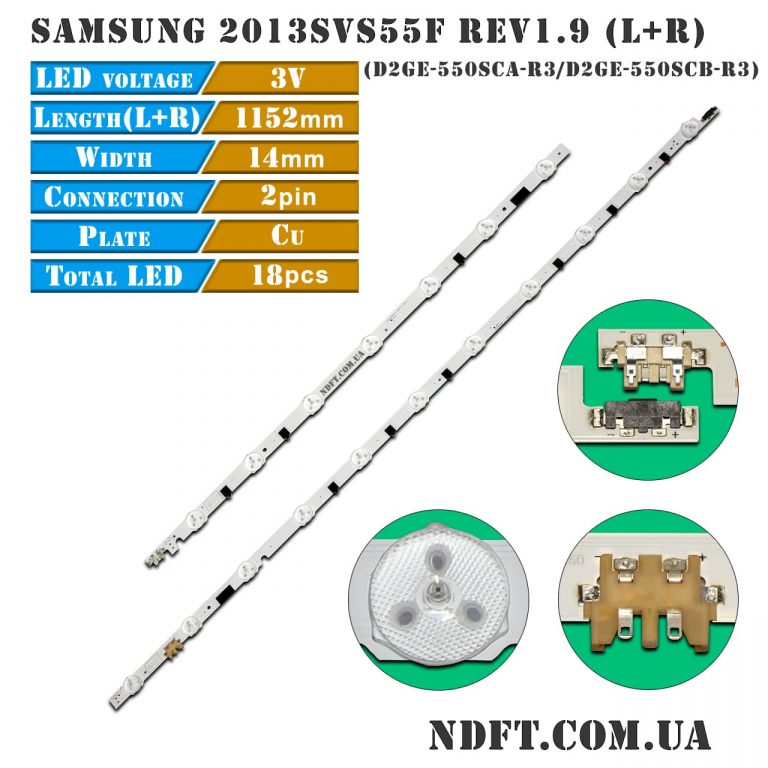

Комплект планок LED подсветки 2013SVS55F REV1.9 характеристики:

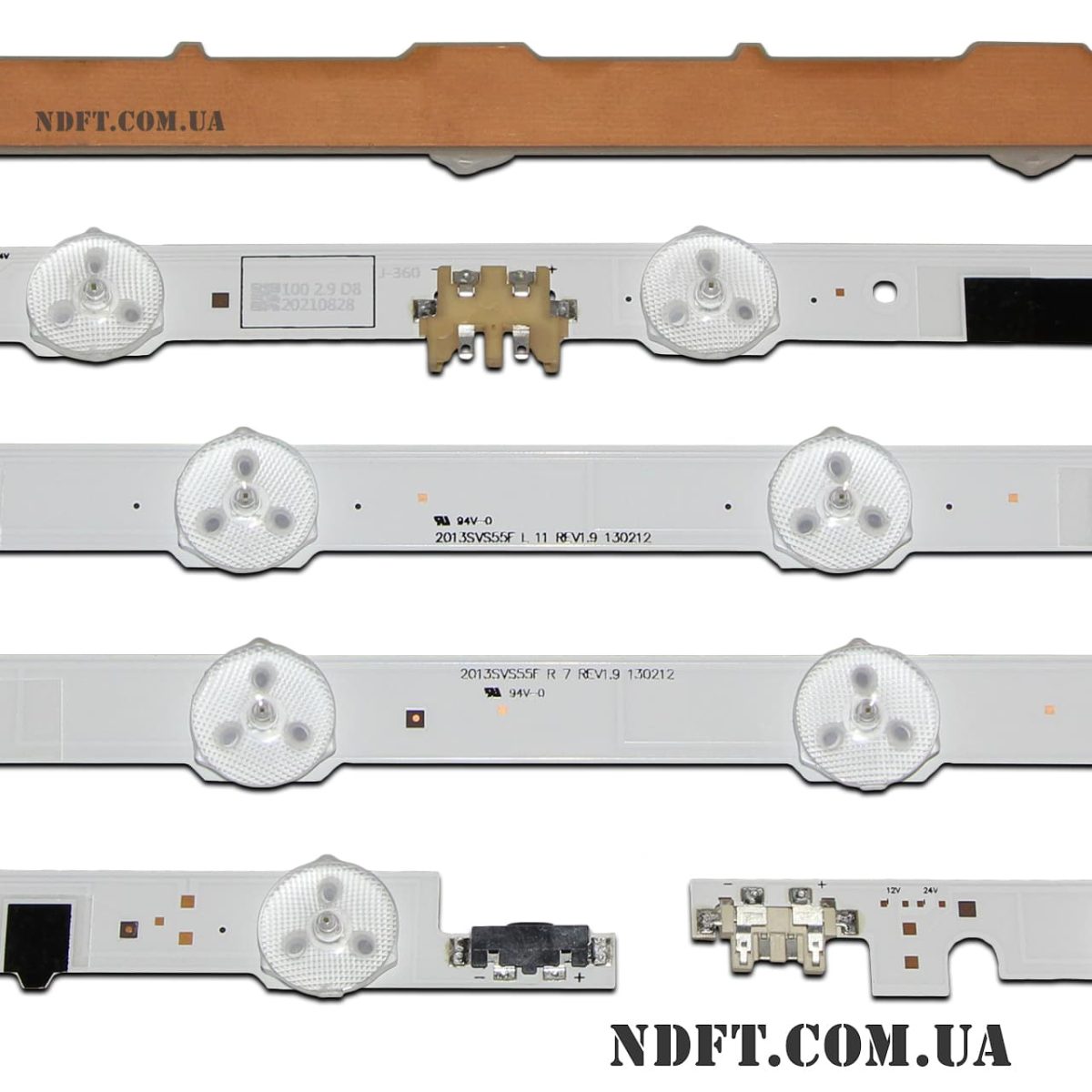

• Маркировка:
  • 2013SVS55F L 11 REV1.9 130212
  • 2013SVS55F R 7 REV1.9 130212
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 16 мм
• Длина планок:
  • L тип: 704 мм
  • R тип: 467 мм
  • L+R в сборе: 1152 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • L тип: 11 шт.
  • R тип: 7 шт.
  • L+R в сборе: 18 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • L тип: 510 мм
  • R тип: 267 мм
• Расстояние между центрами светодиодов:
  • L тип: 69-64-64-64-64-64-64-64-64-64 мм
  • R тип: 64-64-64-64-64-69 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 12 мм
  • В широкой области: 14 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 2013SVS55F REV1.9:

• LUMENS D2GE-550SCA-R3, D2GE-550SCB-R3
• BN41-01972A
• BN96-25312A, BN96-25313A
• BN96-25338A, BN96-25339A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-HF550CSA-B1
• CY-GF550CSLV1H
• CY-HF550CSLV3H
• CY-HF550CSLV5H
• CY-HF550CSLV1H и других.

Совместимость с моделями телевизоров Samsung диагональю 55″:

• Samsung: UA55F6400AJ, UE55F6400AK, HG55AB690 W, HG55AB690-J, HG55EB690, KUE55F6170SS, UA55F6400AJ, UA55F6800, UE55F5030, UE55F6100, UE55F6105, UE55F6170, UE55F6320, UE55F6340, UE55F6345, UE55F6400, UE55F6470, UE55F6500, UE55F6505, UE55F6510, UE55f6515, UE55f65510, UE55F6640, UE55F6645, UE55F6650, UE55F6655, UE55F6670, UE55F6675, UE55F6740, UE55f6745, UE55F6750, UE55f6755, UE55f6770, UE55F6800, UN55F6100, UN55f6300 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

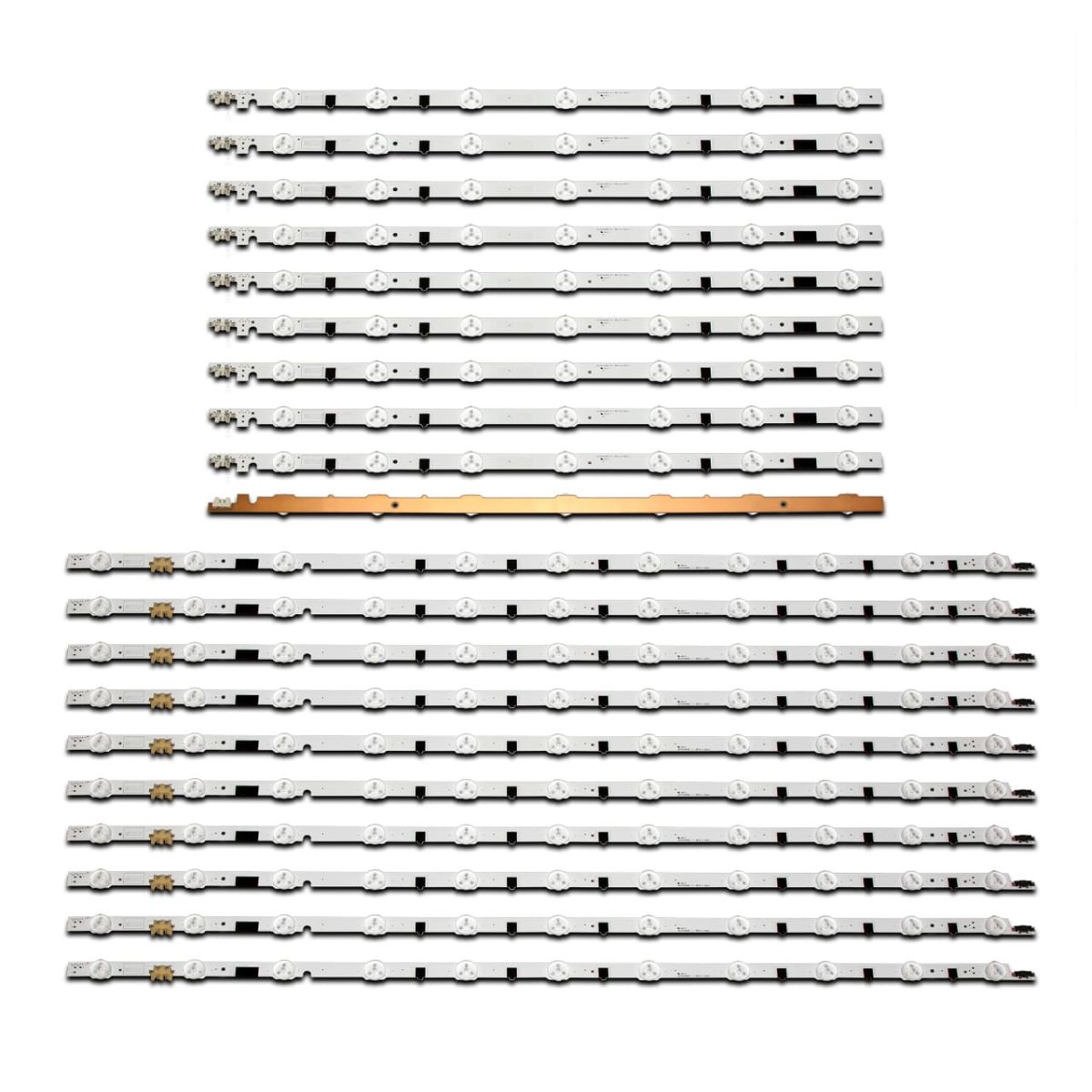

Полный комплект состоит из 20-ти планок (по 10 шт. каждого вида):

• 2013SVS55F L 11 REV1.9 130212 — 10 шт.
• 2013SVS55F R 7 REV1.9 130212 — 10 шт.

Цена указана за полный комплект из 20-ти светодиодных планок.
