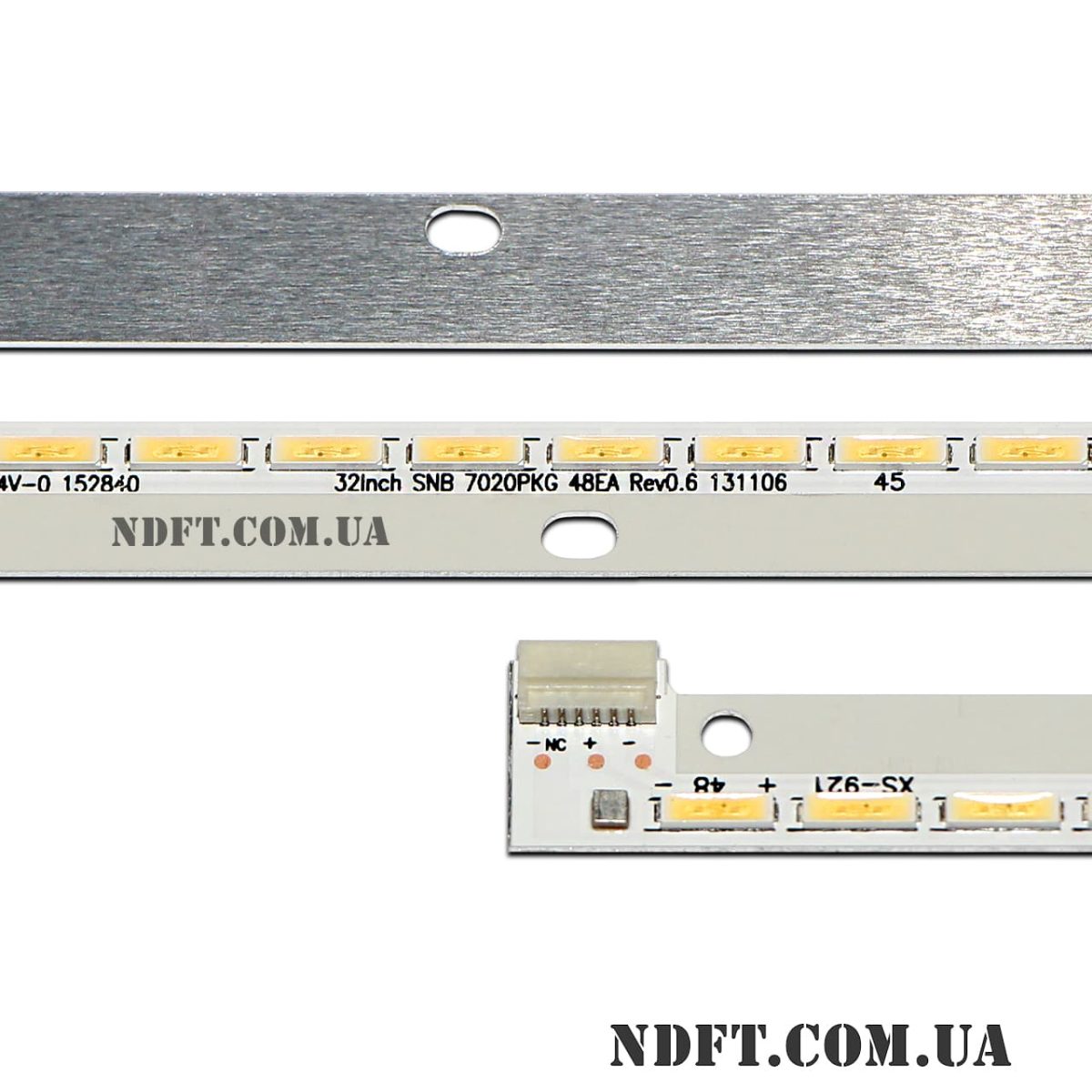

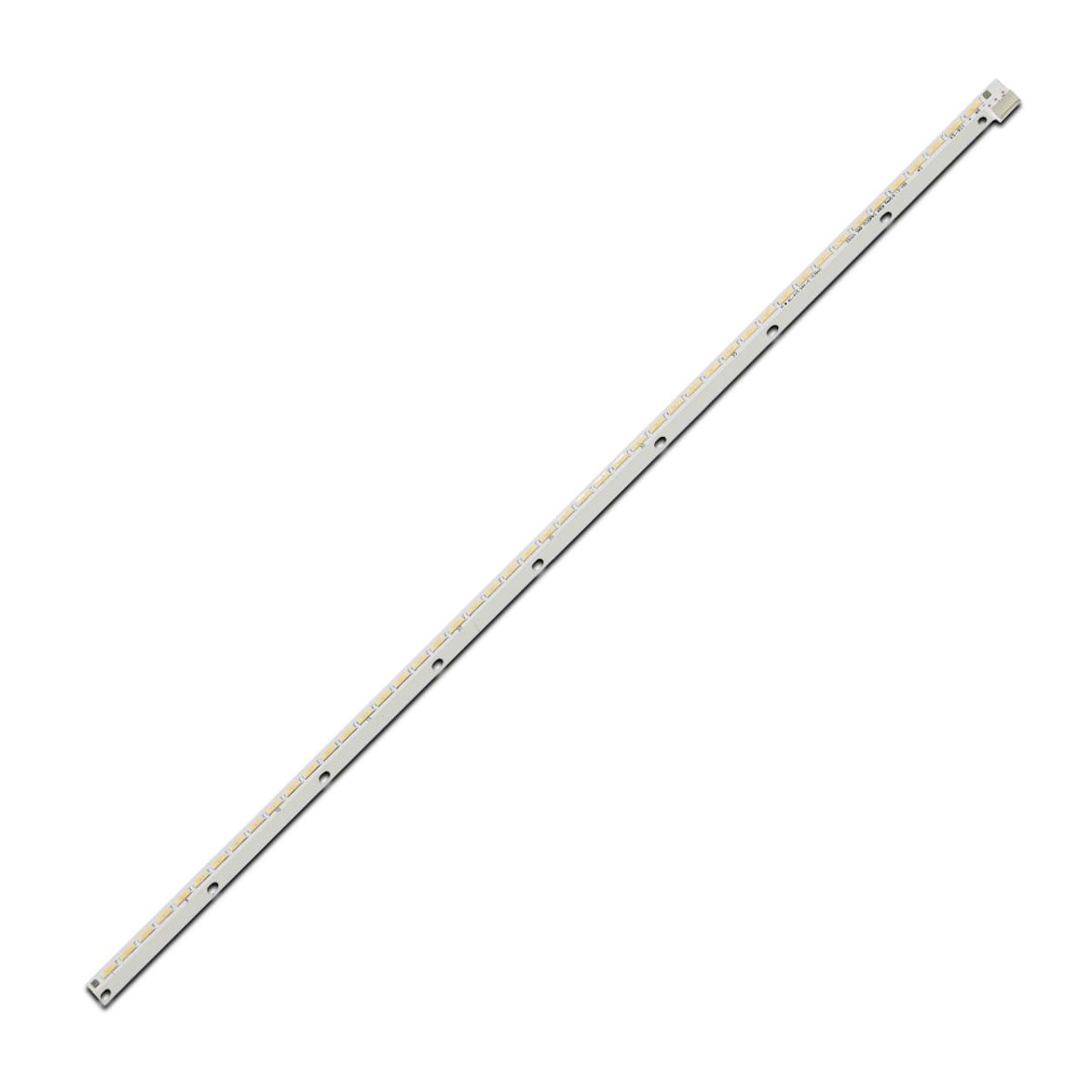

32inch SNB 7020PKG 48EA REV0.6 131106 (METALSAN BRACKET AL 32242) – Планка LED подсветки для телевизоров 32″

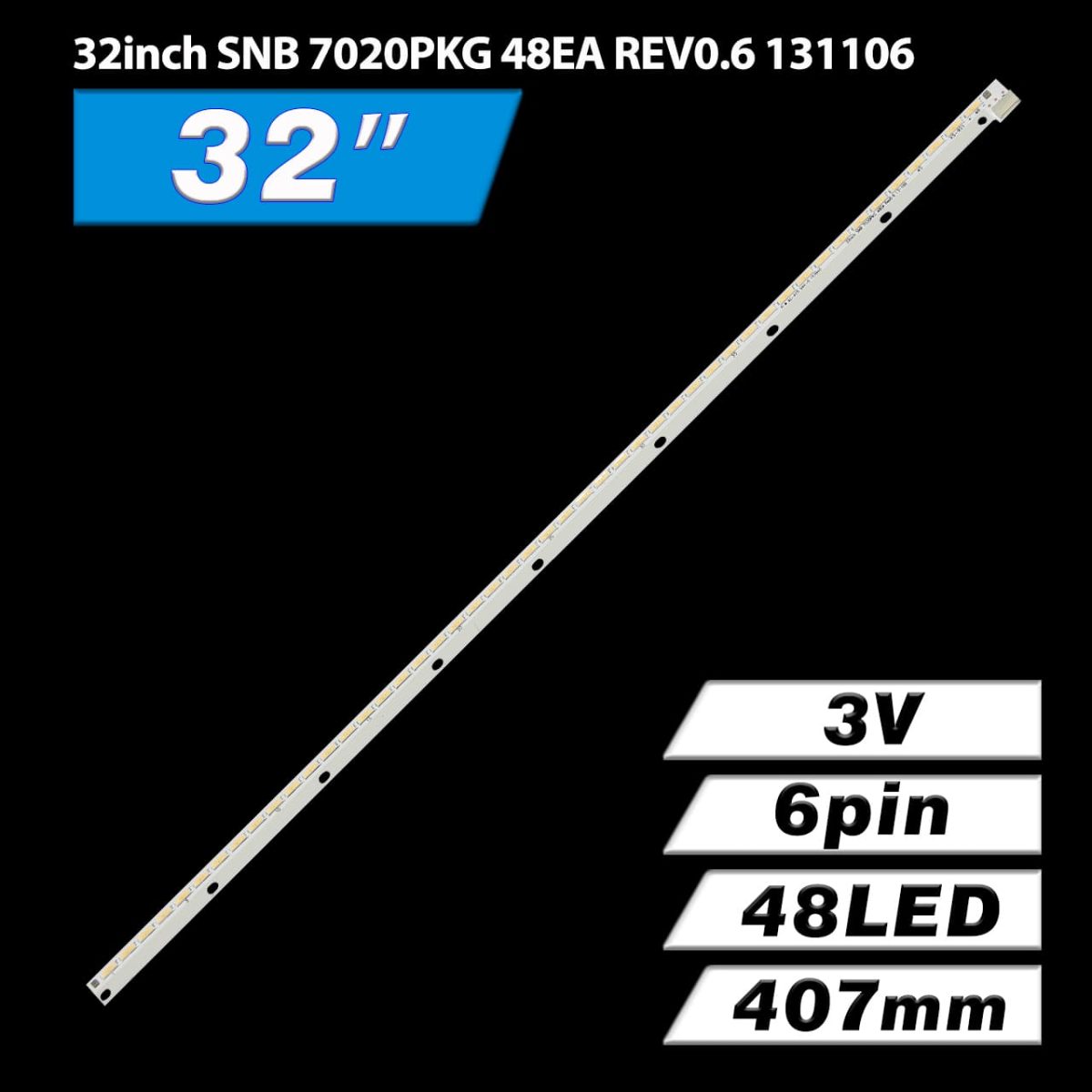

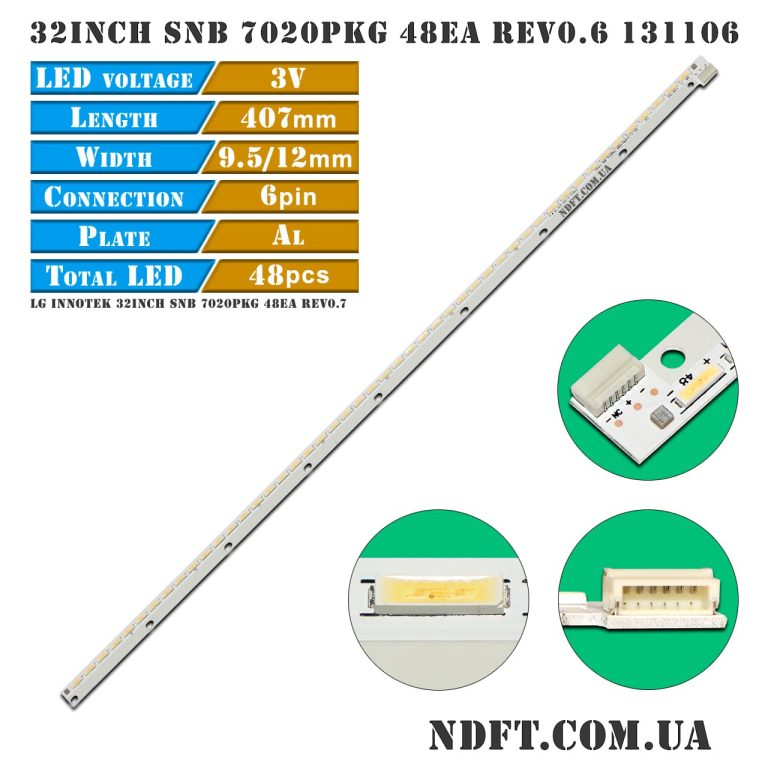

Планка LED подсветки 32inch SNB 7020PKG 48EA REV0.6 характеристики:

• Маркировка:
  • 32inch SNB 7020PKG 48EA REV0.6 131106
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение группы: 72 В (2×24S1P)
• Количество светодиодов на планке: 48 шт. (2 группы по 24 шт.)
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 32″
• Длина каждой планки: 407 мм
• Количество контактов на разъеме: 6
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 78-50-51-45-55-50-50-42 мм
• Расстояние между центрами светодиодов: 8 мм
• Расстояние между центром 1-го и последнего LED: 385 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×2 мм (7020)
• Ширина подложки планок:
  • В узкой области: 9,5 мм
  • В широкой области: 12 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 32inch SNB 7020PKG 48EA REV0.6:

• LG Innotek 32INCH SNB 7020PKG 48EA REV0.7
• LG Innotek 32inch V-Type 7020PKG PCT 48EA REV0.1 (дорабатывать ставить доп. стойку на радиатор, ширина в узкой области: 5 мм)
• LG Innotek 32mchr-Type 7020PKG PCT 48EA (дорабатывать ставить доп. стойку на радиатор, ширина в узкой области: 5 мм)
• METALSAN BRACKET AL 32242 (радиатор)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• VES315UNVL-S01
• VES315WNVL-3D-S01
• VES315WNVL-S01 и других.

Совместимость с моделями телевизоров диагональю 32″:

• Bush: LED-32240
• Luxor: LUX0132003/01
• Regal: 32H8445, 32R8055, LE32H8445S
• Techwood: 32FHD240
• Telefunken: 32XT7050, 32XT8050, 32R8055H
• Vestel: 32FA7500, 32FA7500B, 32PF7575, 32PH8075, 32PF7175, 32PF7175B, 32HA5100 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

Полный комплект состоит из одной планки:

• 32inch SNB 7020PKG 48EA REV0.6 131106 – 1 шт.

Цена указана за одну светодиодную планку.
