Перед покупкой сверить длину планки и ширину разъёма, существует другой вариант планок с похожей маркировкой.
Полный комплект состоит из одной планки:
- 32″ V13 ART3 Edge REV0.3 – 1 шт.
Цена указана за одну светодиодную планку.
Возможна проклейка теплопроводного скотча по запросу.

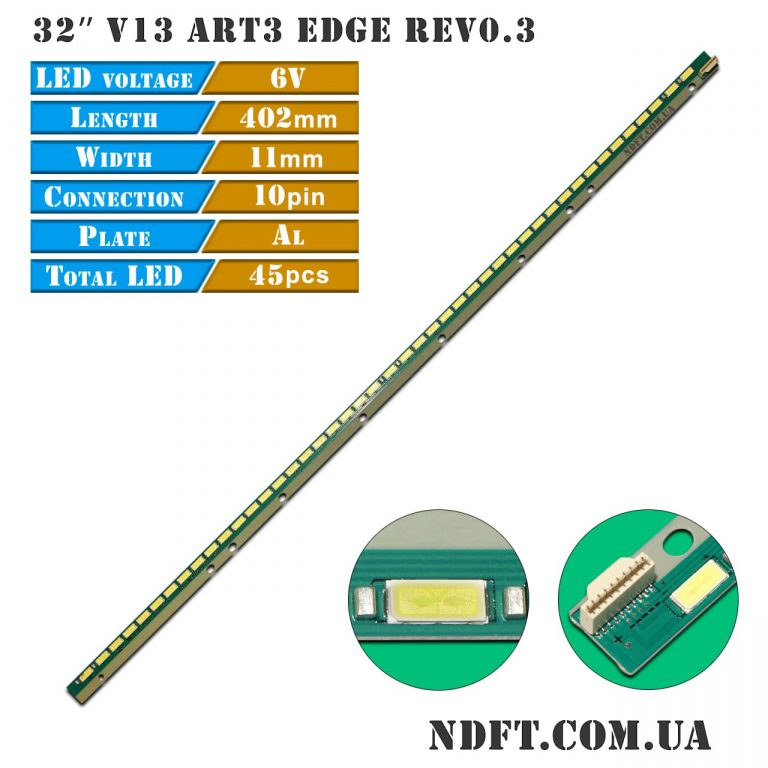

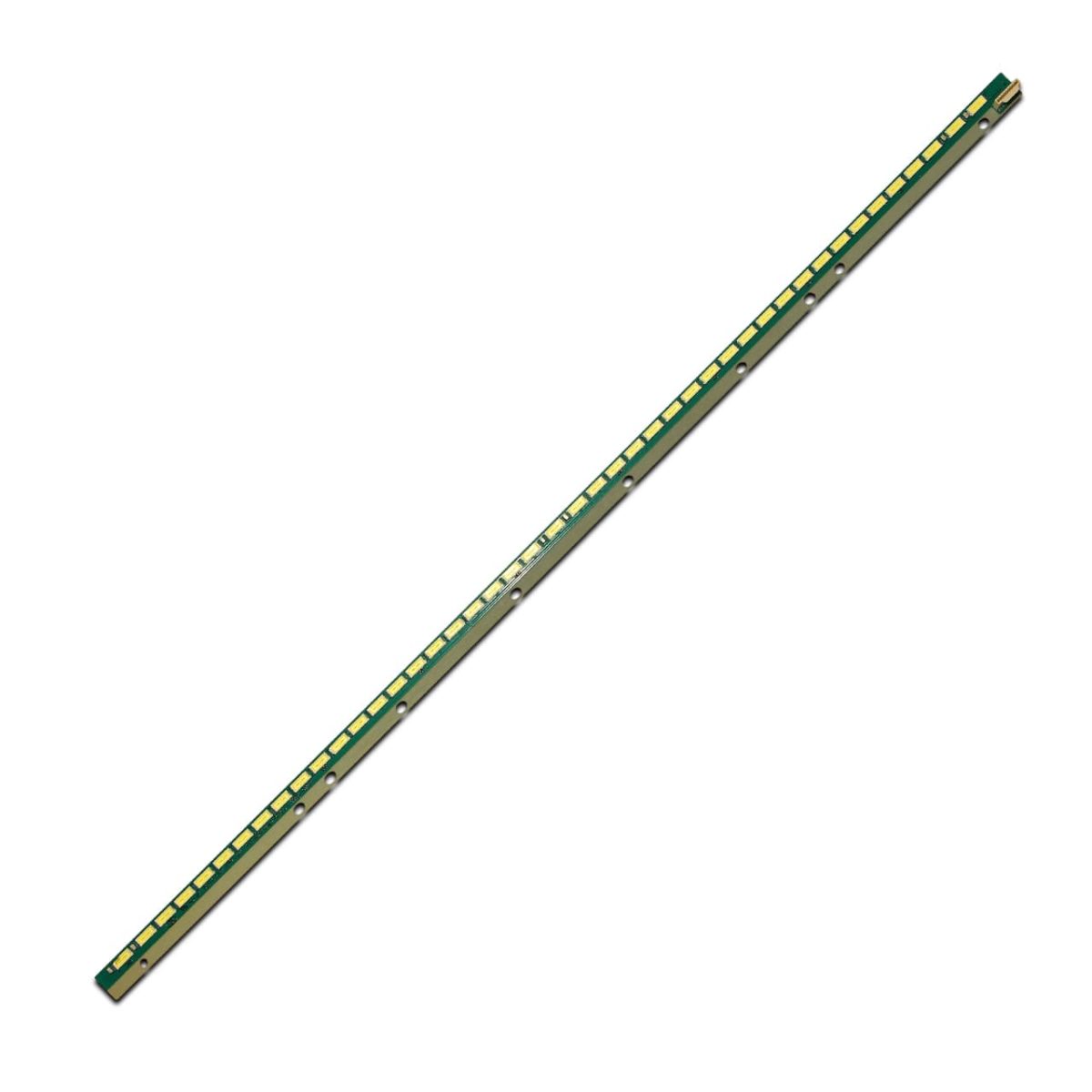

Планка LED подсветки 32″ V13 ART3 Edge REV0.3 характеристики:

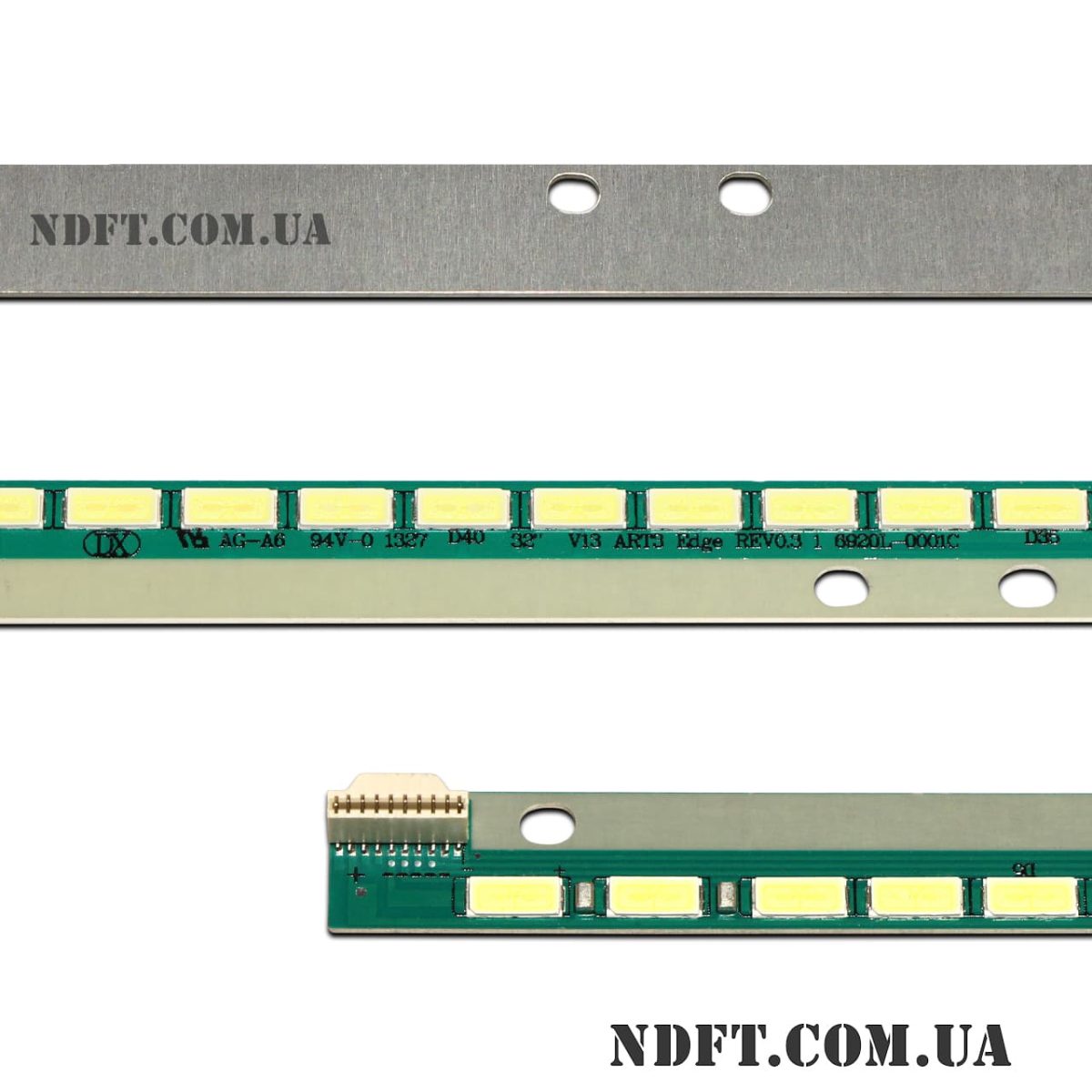

- Маркировка: 32″ V13 ART3 Edge REV0.3 6920L-0001C
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение группы: 54 В (5×9S1P)
- Количество светодиодов на каждой планке: 45 шт. (5 групп по 9 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 32″
- Длина планки: 402 мм
- Количество контактов на разъеме: 10
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 68-14-31-50-50-50-31-14-66 мм
- Расстояние между центрами светодиодов: 8,5 мм
- Расстояние между центром 1-го и последнего LED: 379 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 7×3 мм (7030)
- Ширина подложки планок: 11 мм
- Ширина разъёма: 10 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 32″ V13 ART3 Edge REV0.3:
- 32″ V13 ART3 Edge REV0.1
- 32″ V13 ART3 Edge REV0.2
- 32″ V13 Edge REV0.2 (отличаются монтажные отверстия, длина: ∼410мм, ширина разъёма: 11 мм, дорабатывать или перепаивать разъем)
- 6922L-0054A (радиатор)
- 6922L-0059A (радиатор)
- 6916L-1203B, 6916L1203B
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LC320EUN(SF)(F1), LC320EUN-FFM1, LC320EUN(FF)(M1), LC320EUN(FF)
- LC320DXE-SCR1, LC320DXE (SC)(R1)
- LC320EUE-FFF1, LC320EUE-(FF)(F1) и других.
Совместимость с моделями телевизоров диагональю 32″:
- LG: 32LS575T, 32LS575, AT0903B, 32LA643, 32LA643V, 32LA643V-ZB, 32LA644, 32LA644V, 32LA644V-ZA, 32LA644A
- Panasonic: TX-LR32E6, TX-L32E6E, TX-LR32E6E
- Philips: 32PFL5008T, 32PFL5008T/60,32PFL5018T, 32PFL5018T/60, 32PFL5008H/12 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
