42″ V13 cDMS Rev1.0 L1-R1-L2-R2 (6916L-1402A, 6916L-1403A, 6916L-1404A, 6916L-1405A) – Комплект планок LED подсветки для телевизоров 42″

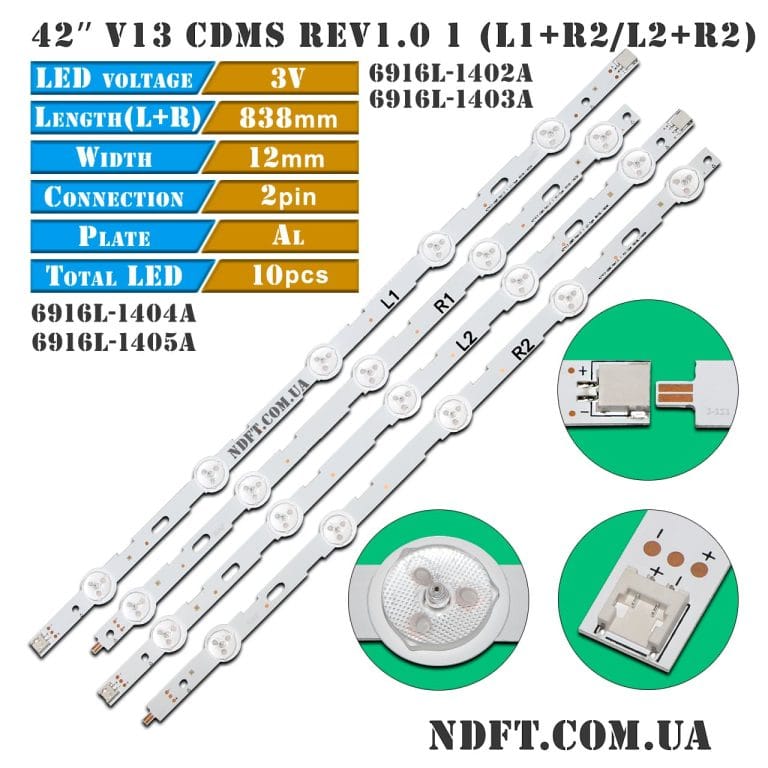

Комплект планок LED подсветки 42″ V13 cDMS Rev1.0 характеристики:

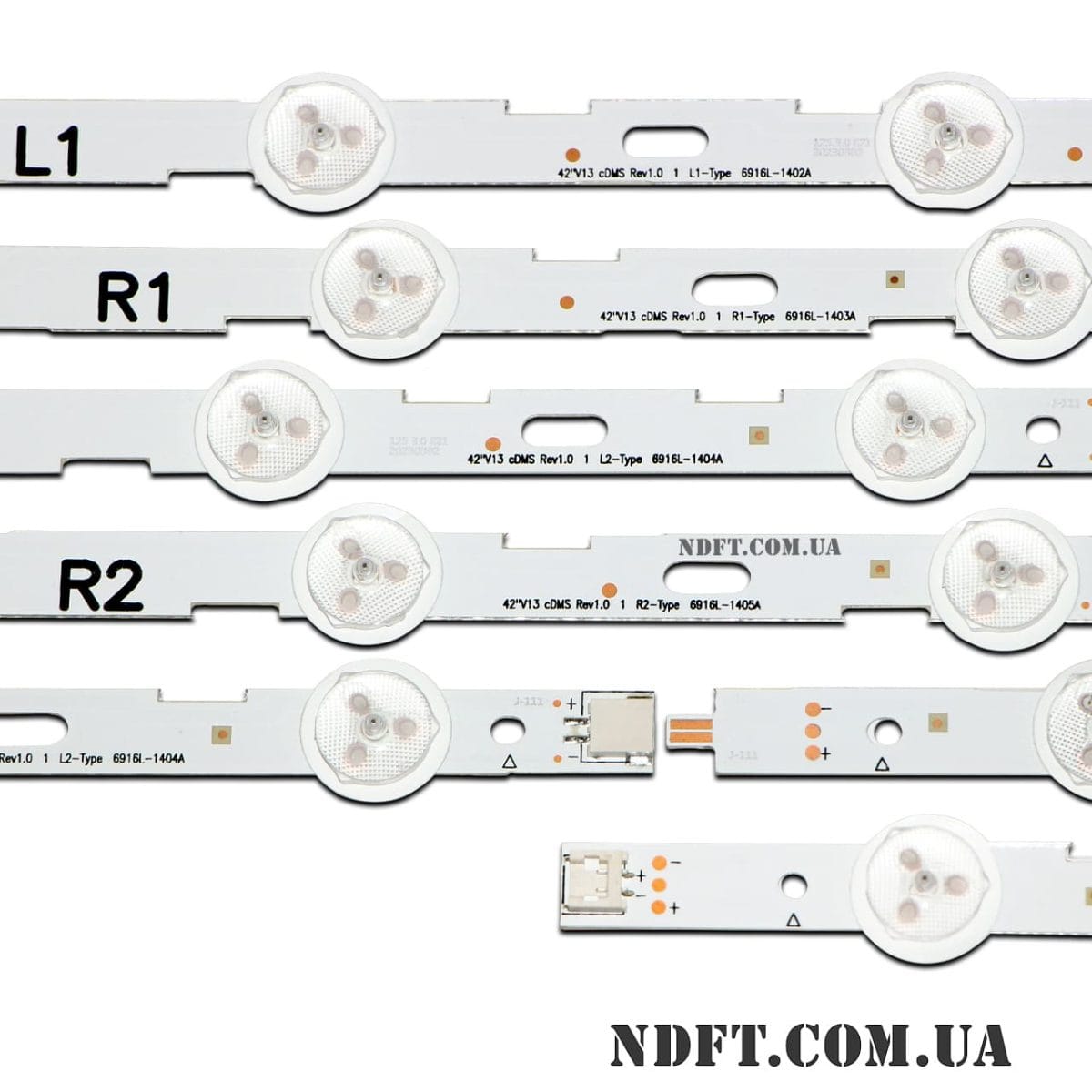

• Маркировка:
  • 42″ V13 cDMS Rev1.0 1 L1-Type 6916L-1402A
  • 42″ V13 cDMS Rev1.0 1 R1-Type 6916L-1403A
  • 42″ V13 cDMS Rev1.0 1 L2-Type 6916L-1404A
  • 42″ V13 cDMS Rev1.0 1 R2-Type 6916L-1405A
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 30 В (10S1P)
• Количество светодиодов на каждой планке:
  • L/R тип: 5 шт.
  • L+R в сборе: 10 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 42″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L1 тип: 444 мм
  • L2 тип: 428 мм
  • R1 тип: 400 мм
  • R2 тип: 416 мм
  • L+R в сборе: 838 мм
• Количество контактов на разъеме: 2
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L+R тип: 63-252-63-42-68-258-56 мм
• Расстояние между центрами светодиодов:
  • L1+R1 тип: 84-84-84-84-88-86-86-86-86 мм
  • L2+R2 тип: 86-86-86-86-88-84-84-84-84 мм
• Расстояние между центром 1-го и последнего LED: 769 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 10 мм
  • В широкой области: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 42″ V13 cDMS Rev1.0:

• AGF78379401

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LC420DUESFR2, LC420DUE-SFR2, LC420DUE(SF)(R2), LC420DUESFR5, LC420DUE-SFR5, LC420DUE(SF)(R5), LC420DUE(SFXR5), LATWT420RKLZK и других.

Совместимость с моделями телевизоров диагональю 42″:

• LG: 42LN5204, 42LN5200, 42LN5300, 42LN5400, 42LN5200-ZA, 42LN5300-UB, 42LN5200-UM, 42LN5400-UA, 42LN5700-UH
• Panasonic: TH-42LRU6, TH-42LRU60
• Sanyo: DP42D23, P42D2300 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

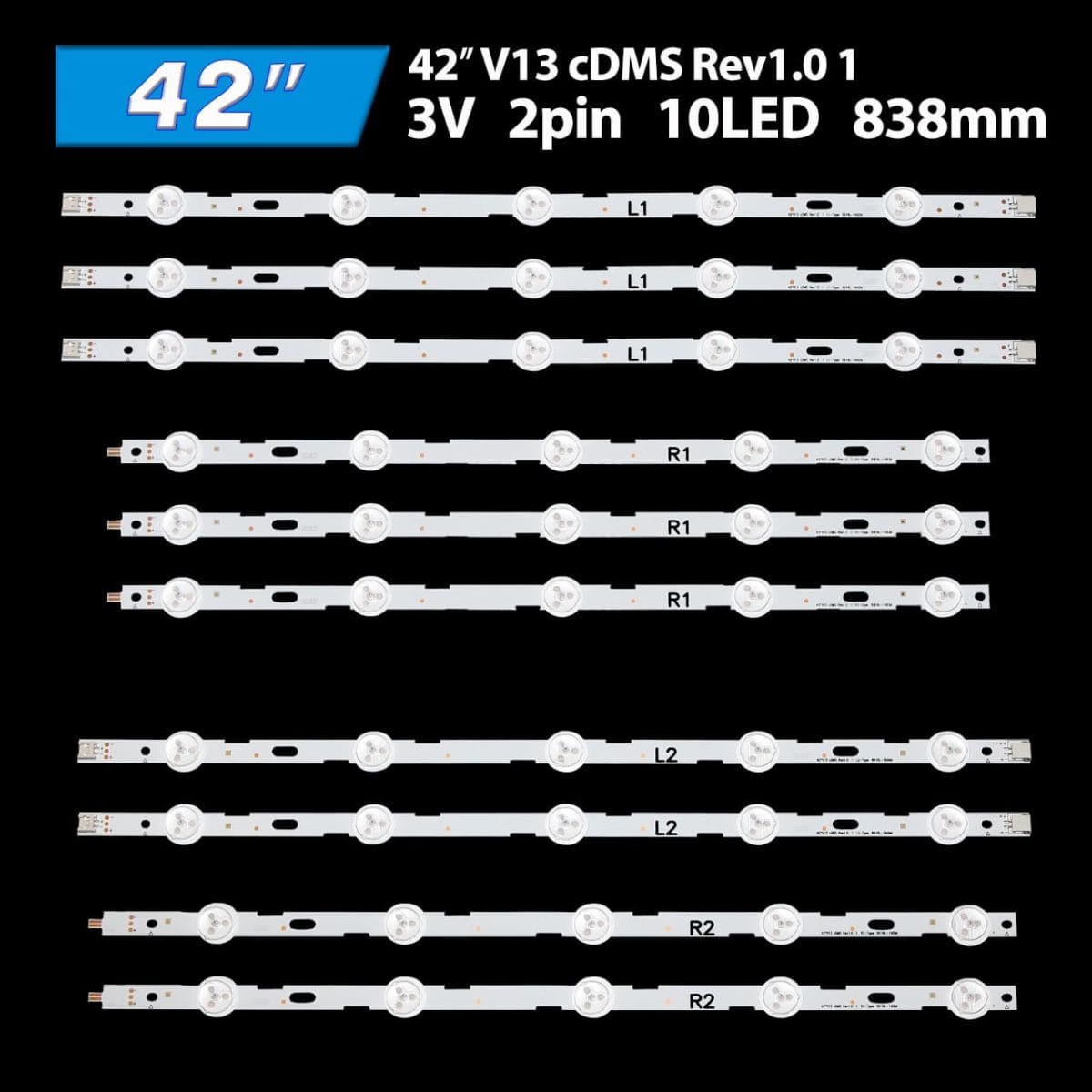

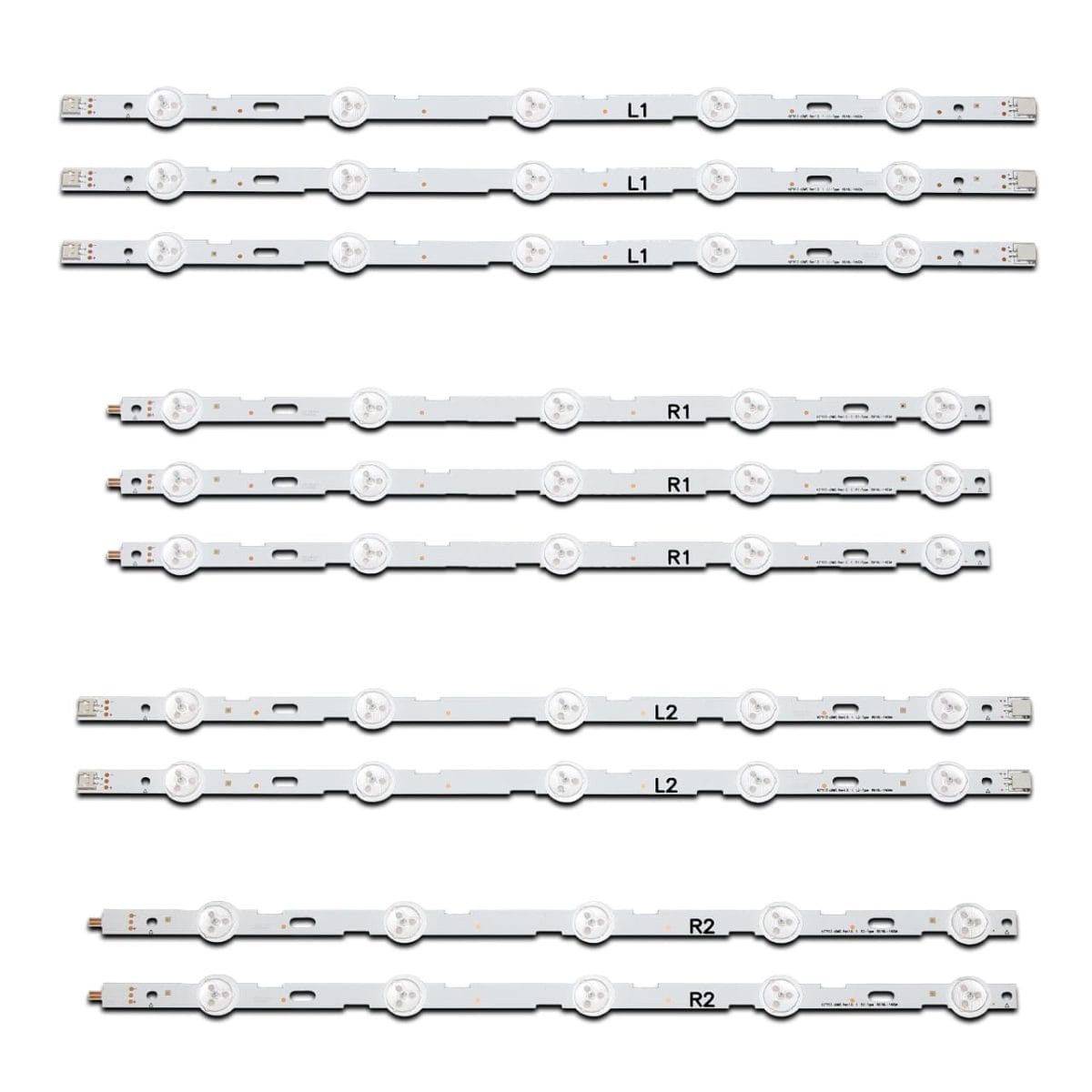

Полный комплект состоит из 10-ти планок:

• 42″ V13 cDMS Rev1.0 1 L1-Type 6916L-1402A – 3 шт.
  42″ V13 cDMS Rev1.0 1 R1-Type 6916L-1403A – 3 шт.
  42″ V13 cDMS Rev1.0 1 L2-Type 6916L-1404A – 2 шт.
  42″ V13 cDMS Rev1.0 1 R2-Type 6916L-1405A – 2 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
