Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / 480TV06/480TV05 V2 (BX-48S04E01-2BBH2-0-Q-47V-0577(L), MX-48S04E03-2CCJ3-0-1-4B5-3457(R), MX-48S04E03-3CCL2, MX-48S04E04-3CCL2, MX-48S04E04-2BBJ3, MX-48S04E03-2BBJ3) – Комплект планок LED подсветки для телевизоров Panasonic 48″

480TV06/480TV05 V2 (BX-48S04E01-2BBH2-0-Q-47V-0577(L), MX-48S04E03-2CCJ3-0-1-4B5-3457(R), MX-48S04E03-3CCL2, MX-48S04E04-3CCL2, MX-48S04E04-2BBJ3, MX-48S04E03-2BBJ3) – Комплект планок LED подсветки для телевизоров Panasonic 48″

Артикул: 1460518

1500.10 грн.

1500.10 грн.

В наличии

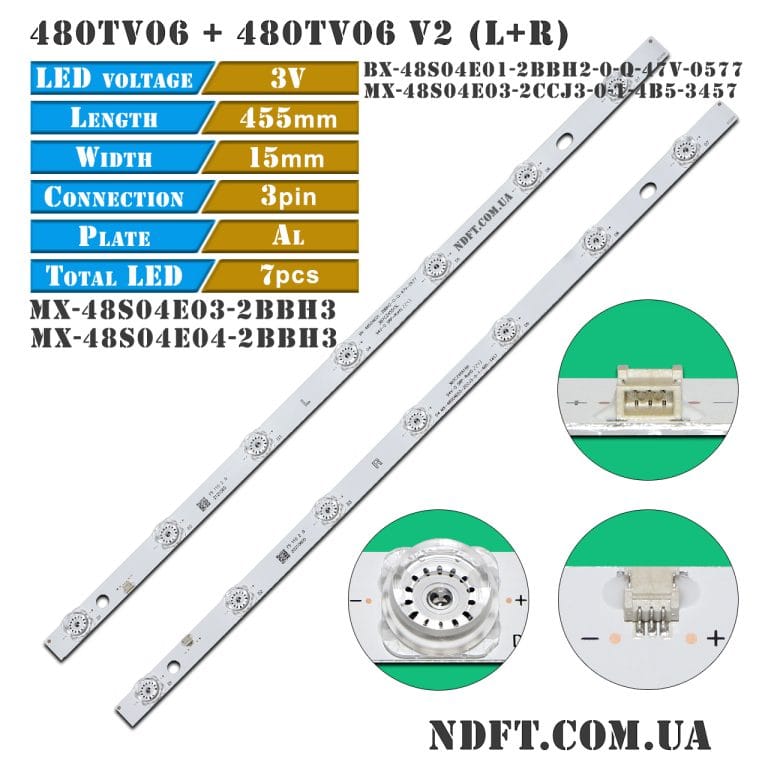

Комплект планок LED подсветки 480TV06 + 480TV05 V2 (BX-48S04E01-2BBH2, MX-48S04E03-2CCJ3) характеристики:

  • Маркировка:

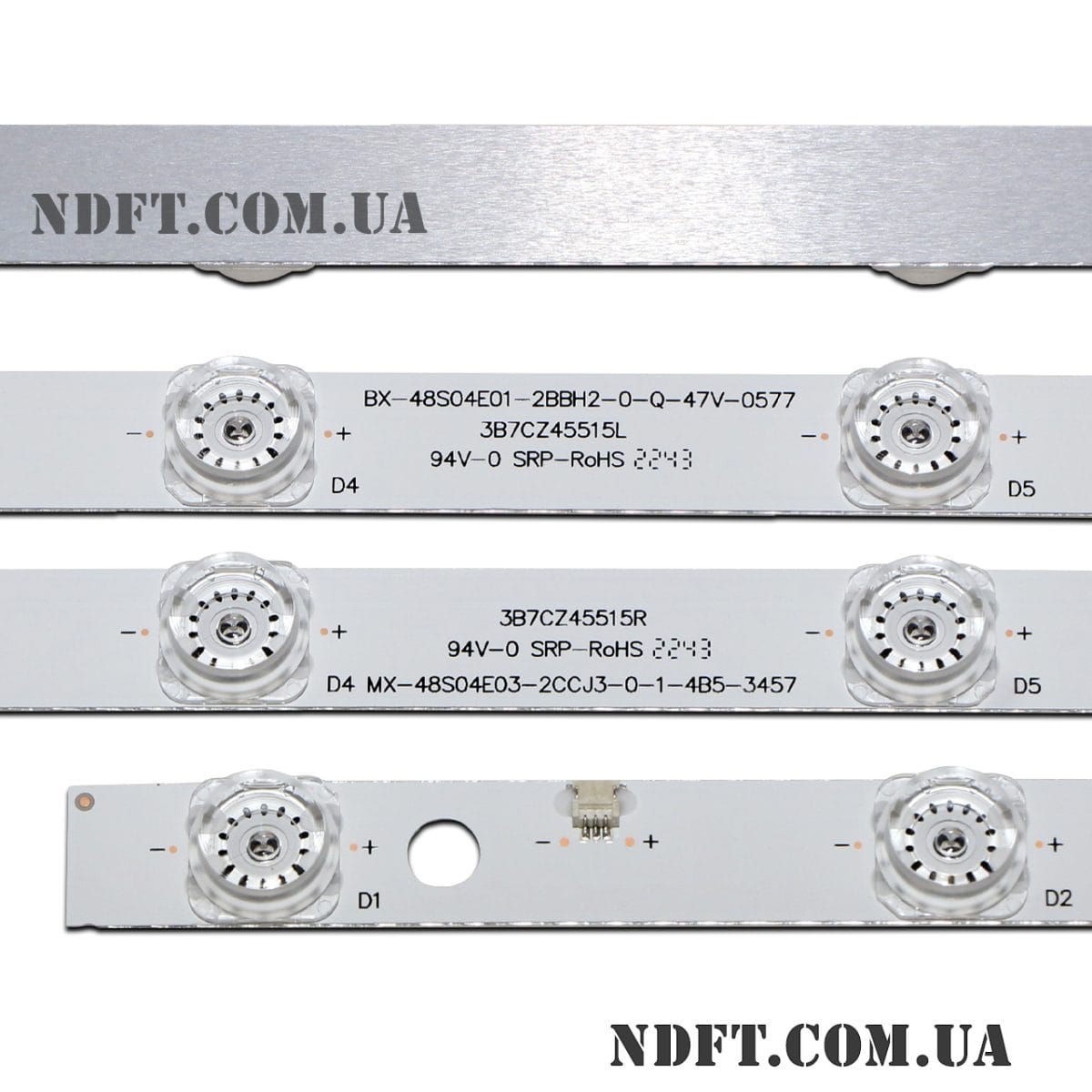

    • BX-48S04E01-2BBH2-0-Q-47V-0577 (L) 3B7CZ45515L (480TV06 V2)
    • MX-48S04E03-2CCJ3-0-1-4B5-3457 (R) 3B7CZ45515R (480TV05 V2)
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 21 В (7S1P)
  • Высота планки (подложка + линза): 8 мм
  • Диагональ экрана: 48″
  • Диаметр светорассеивателя: 15 мм
  • Длина каждой планки: 455 мм
  • Количество контактов на разъеме: 3
  • Количество светодиодов на каждой планке: 7 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий:
    • L тип: 347 мм
    • R тип: 358 мм
  • Расстояние между центрами светодиодов: 67 мм
  • Расстояние между центром 1-го и последнего LED: 404 мм
  • Тип светорассеивателя: вогнутый
  • Ширина подложки планок: 15 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги 480TV06/480TV05 V2 (BX-48S04E01-2BBH2, MX-48S04E03-2CCJ3):

  • 480TV06 V2, 480TV05 V2
  • MX-48S04E04-2BBH3-0-1-4B0-5085 (L), MX-48S04E03-2BBH3-0-2-4B0-8699 (R)
  • MX-48S04E03-3CCL2-0-1-4AN-0189 480TV06 V2 (L), MX-48S04E04-3CCL2-0-1-4AN-1158 480TV05 V2 (R)
  • MX-48S04E04-2BBJ3, MX-48S04E03-2BBJ3

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • L5EDDYY00687
  • 96.48S04.002
  • 98.48S04.1SE и других.

Совместимость с моделями телевизоров Panasonic диагональю 48″:

  • Panasonic: TX-48AX630B, TX-48AX630E, TX-48AXW634, TX-48AS640B, TX-48AXR630, TH-48AX670, TH-48AX670Z, TX48AX630B, TX48AX630E, TX48AXW634, TX48AS640B, TX-48AS640E, TH-48AX670T и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

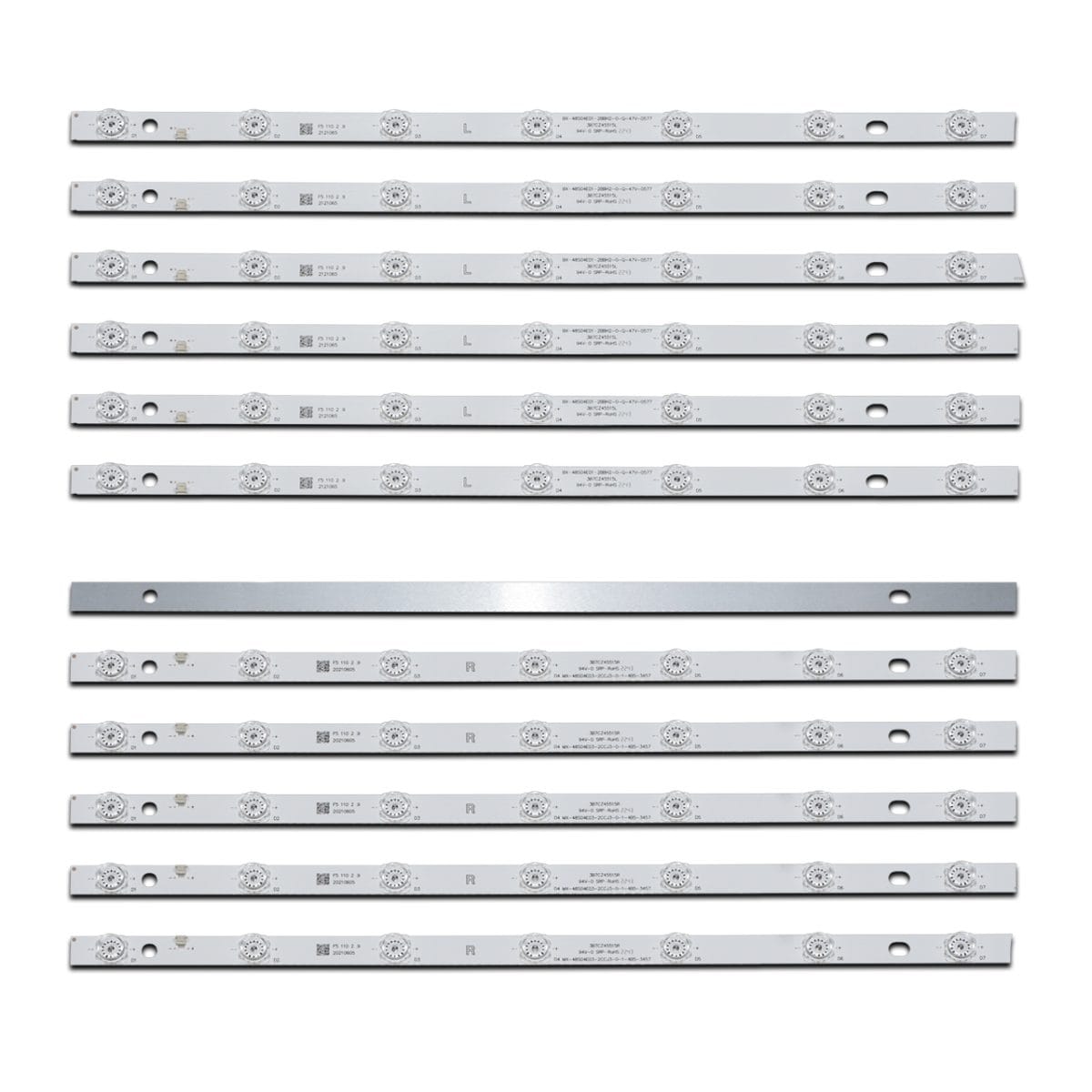

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):

  • BX-48S04E01-2BBH2-0-Q-47V-0577 (L) 3B7CZ45515L (480TV06 V2) – 6 шт.
  • MX-48S04E03-2CCJ3-0-1-4B5-3457 (R) 3B7CZ45515R (480TV05 V2) – 6 шт.

Цена указана за полный комплект из 12-ти светодиодных планок.
