LED подсветка TV 50″ 50DLED_A-Type_rev00 + 50DLED_B-Type_rev00 (7LED/8LED 464mm 3V) – цена указана за комплект из 7-ми светодиодных планок.

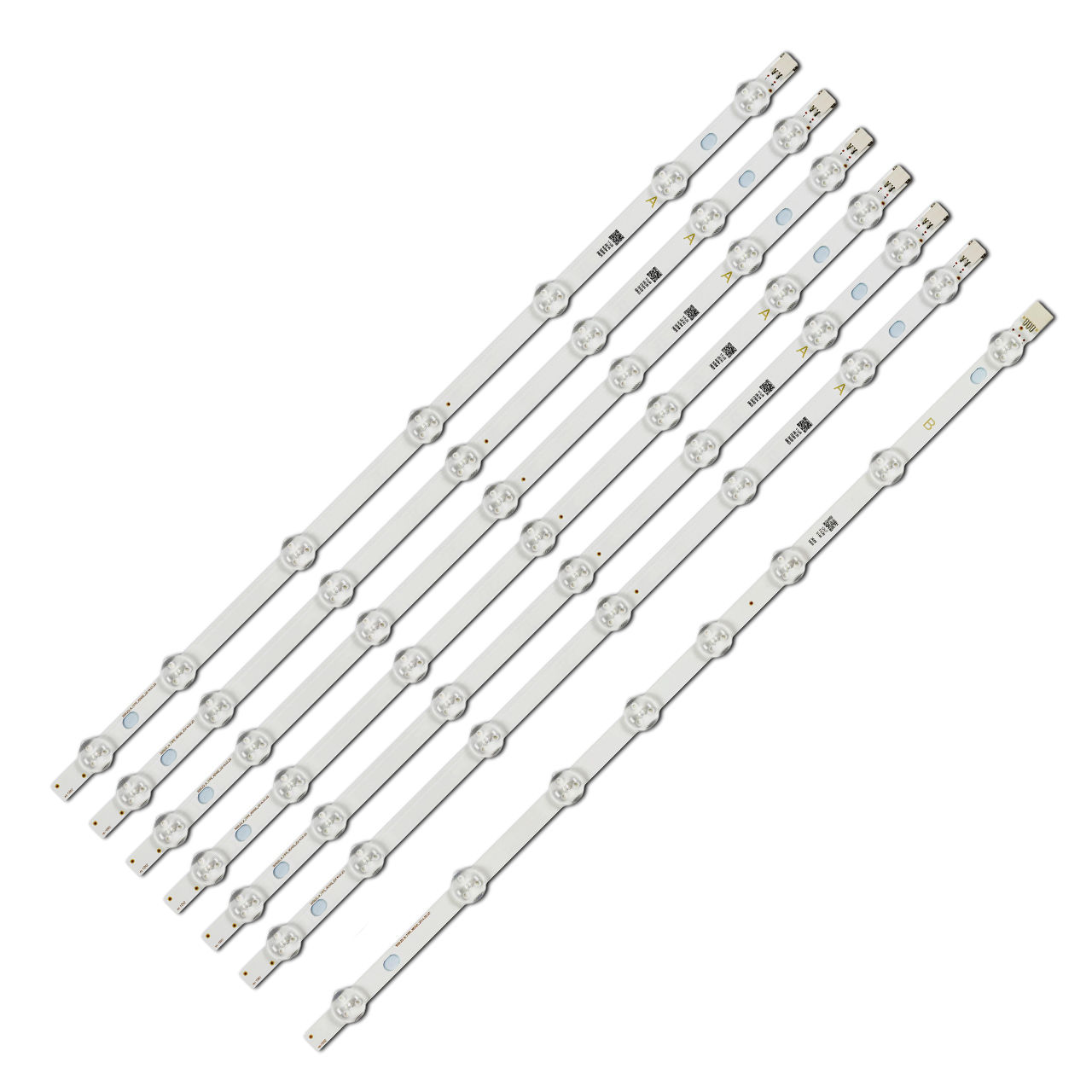

Полный комплект состоит из 7-ми планок:
- 50DLED_A-Type_rev00 (7LED 464mm 3V) – 6 шт.
- 50DLED_B-Type_rev00 (8LED 464mm 3V) – 1 шт.
Комплект планок LED подсветки 50DLED_A-Type_rev00 + 50DLED_B-Type_rev00 характеристики:

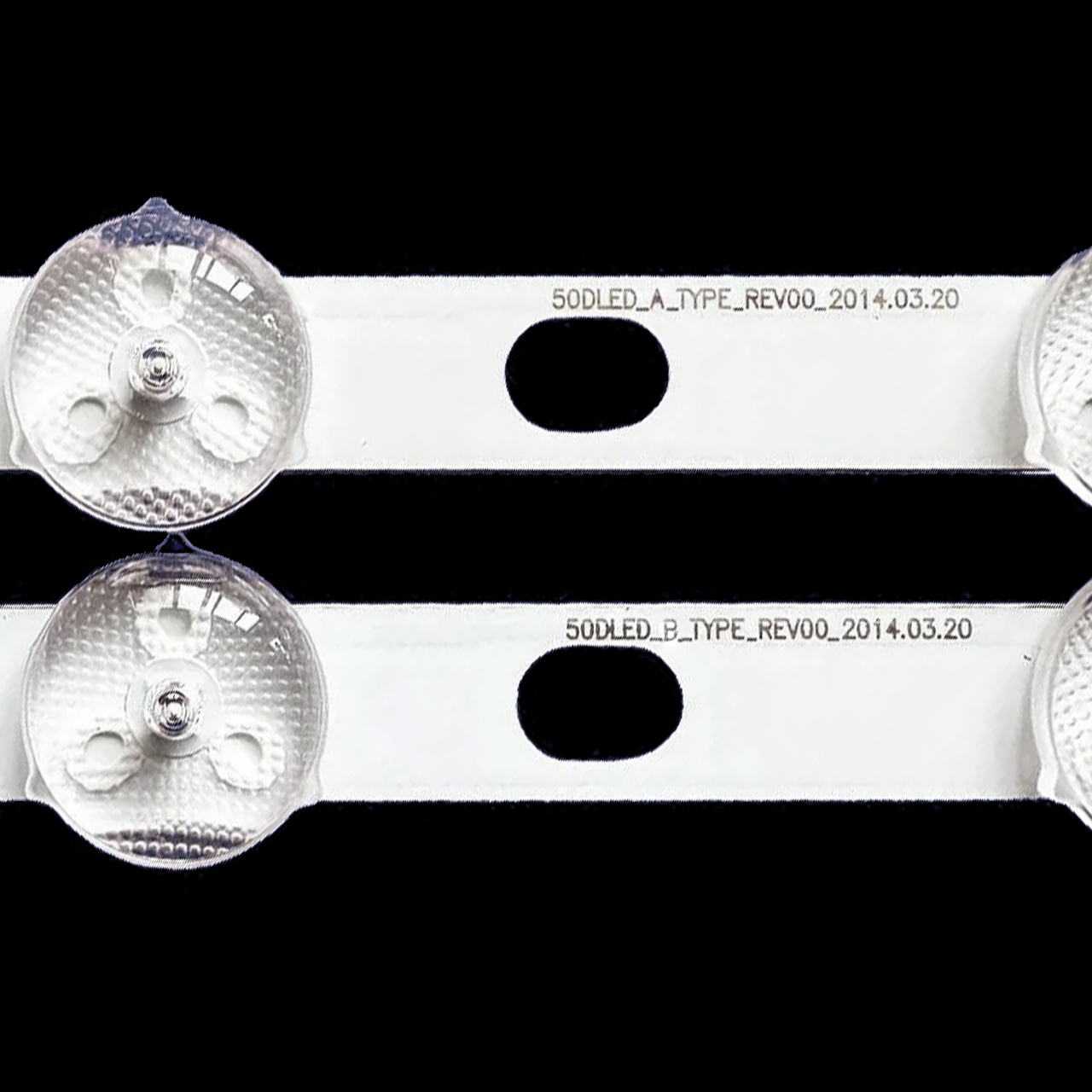

- Маркировка:
- 50DLED_A-Type_rev00
- 50DLED_B-Type_rev00
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A тип: 21 В (7S1P)
- Общее напряжение группы:
- B тип: 24 В (2×4S1P)
- Количество светодиодов на каждой планке:
- A тип: 7 шт.
- B тип: 8 шт. (2 группы по 4 шт.)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 50″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 464 мм

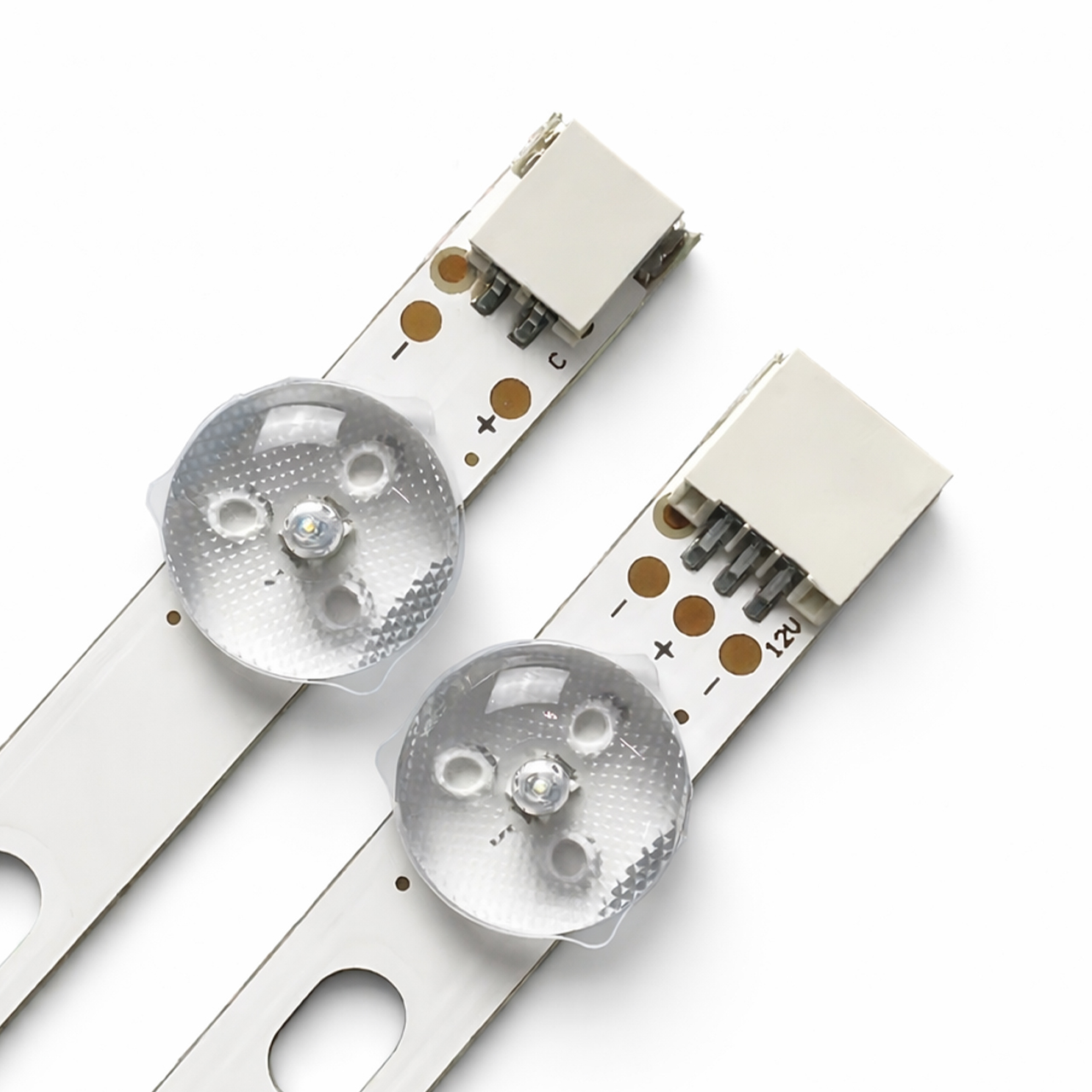

- Количество контактов на разъеме: 2/3pin (+−)(+N−)
- A тип: 2pin (+−)
- B тип: 3pin (+N−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A тип: 365 мм
- B тип: 370 мм
- Расстояние между центрами светодиодов:
- A тип: 52-75-80-80-75-52 мм
- B тип: 75-62-47-46-47-62-75 мм
- Расстояние между центром 1-го и последнего LED: 414 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 50DLED_A-Type_rev00 + 50DLED_B-Type_rev00:
- 30085605, 30085606
- Vestel 17DB50A, Vestel 17DB50B (LED interface)
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- VES500UNDC-2D-N02
- VES500UNDL-2D-N01
- VES500UNDL-2D-N02
- VES500UNDA-2D-N03 и других.
Совместимость с моделями телевизоров диагональю 50″:
- Bush: DLED50265FHD 10097471
- JVC: LT-50C740(A)
- Hitachi: 50HYT62U
- Luxor: 50L300D, LUX0150004/01
- Medion: MD31008 DES-A
- Nexon: 50NX600
- Panasonic: TX-50A300B
- Polaroid: P50LED14
- Regal: 50R4010F
- SEG: 50SD5100, 50SD6100
- Techwood: 50DLED272 DVBS2
- Telefunken: TE50275N26F1T10D
- Vestel: 50PFS5000 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
