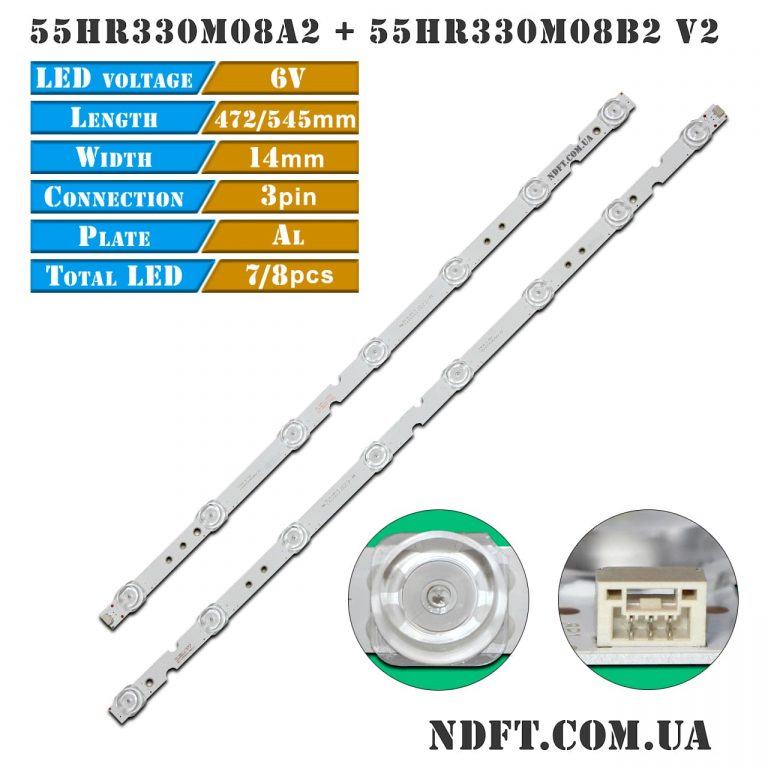

Комплект планок LED подсветки 55HR330M08A2 55HR330M08B2 V2 (4C-LB5508-HR02J/4C-LB5507-HR02J) характеристики:

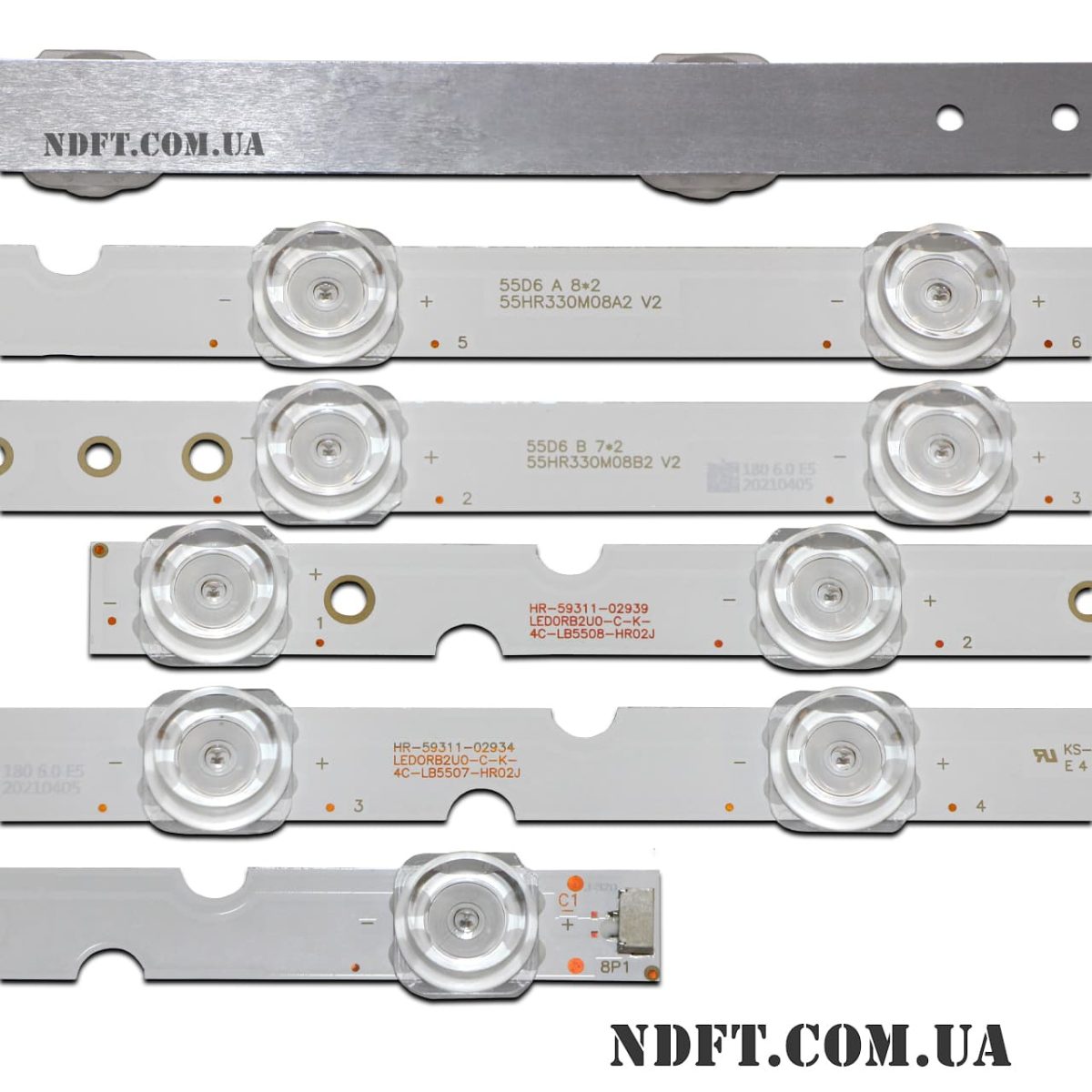

- Маркировка:
- 55D6 55HR330M08A2 V2 HR-59311-02939 LEDORB2U0-C-K 4C-LB5508-HR02J
- 55D6 55HR330M08B2 V2 HR-59311-02934 LEDORB2U0-C-K 4C-LB5507-HR02J
- LE0RC2U0-D-K
- 55D2006V2W8C1B54314M
- 55D2006V2W8C1B47114M
- Рабочее напряжение одного светодиода: 6 В
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 17 мм
- Длина планок:
- A тип: 545 мм
- B тип: 472 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на планке: шт.
- A тип: 8 шт.
- B тип: 7 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- A тип: 87-18,5-272-13-47 мм
- B тип: 13-12-260-13-87 мм
- Расстояние между центрами светодиодов: 72 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 55HR330M08A2 V2:
- SJ.SB.D5500701-3030HR-M-HF, 1.14.HBMD550003
- SJ.SB.D5500801-3030HL-M-HF, 1.14.HBMD550002
- TCL_55D6_2X8_R_3030_LX20180607_Ver.5
- TCL_55D6_2X7_L_3030_LX20180607_Ver.5
- 4C-LB5507-HR03J, 4C-LB5508-HR03J
- 4C-LB5507-ZM03J, 4C-LB5508-ZM03J
- 4C-LB5507-PF01J, 4C-LB5508-PF01J
- 4C-LB5507-PF02J, 4C-LB5508-PF02J
- 4C-LB5507-PF05J, 4C-LB5508-PF05J
- 4C-LB5507-ZM05J, 4C-LB5508-ZM05J
- 55HR330M07B2, 55HR330M08A2
- MA4CLB55PF01JKMT4
- MA4CLB55PF01JKT4
- MA4CLB55ZM03JKT4
- KW-55D-L08-20190725V3, KW-55D-L07-20190725V3
- GIC55LB111_3030F2.1D, GIC55LB112_3030F2.1D
- GIC55LB111-3030F2.1D, GIC55LB112-3030F2.1D
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LVU550NDEL AD9W00 V2
- LVU550NDEL SJ9W02
- 08-55F6000-LPE003B
- 08-55F6000-LPN008C
- LSC550FN11-1
- LSC550FN11-2 и других.
Совместимость с моделями телевизоров диагональю 55″:
- TCL: D55A730U, D55A620U, D55A360, 55S425LA, L55P65US, 55S425LACA, 55U3800C, 55S421, 55DP600X1, 55S425LFBA, 55S425TFAA, 55S425TFBA, 55S423, 55S425, 55S421LBAA, 55S421ZCAA, 55S423TCAA, 55S425LDAA, LE55E7900, L55P8US, 55EP640
- Thomson: 55UD6306 55UV6006 55UD6303, 55UD6406, 55UD6336, 55UV6016, 55UD6406X1
- Toshiba: 55U3800C и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

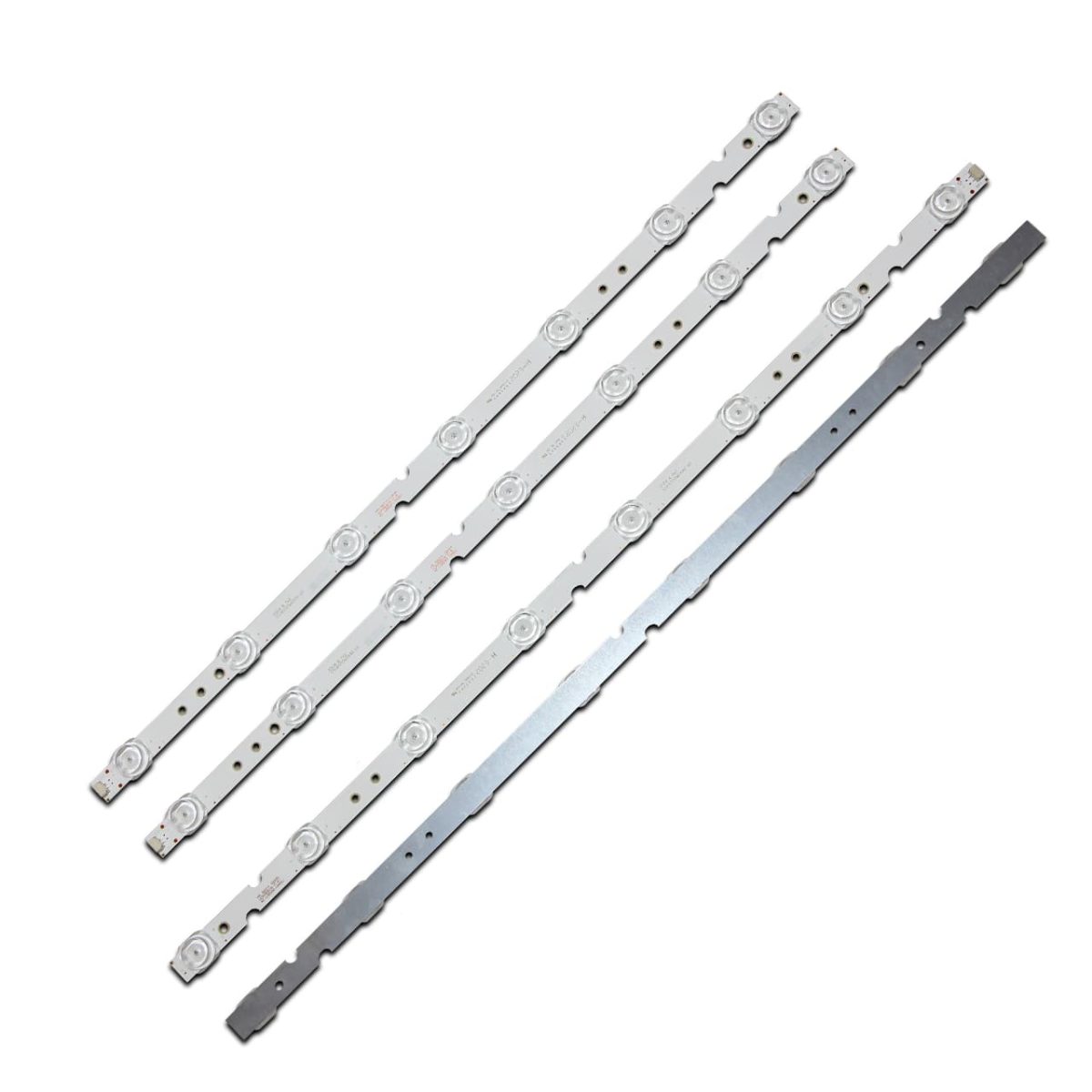

Полный комплект состоит из 4-х планок (по 2 шт. каждого вида):
- 55D6 55HR330M08A2 V2 HR-59311-02939 LEDORB2U0-C-K 4C-LB5508-HR02J (SJ.SB.D5500701-3030HR-M-HF) – 2 шт.
- 55D6 55HR330M07B2 V2 HR-59311-02934 LEDORB2U0-C-K 4C-LB5507-HR02J (SJ.SB.D5500801-3030HL-M-HF) – 2 шт.
Цена указана за полный комплект из 4-х светодиодных планок.
