55″ V14 DRT Rev0.0 1 L1/L2/R1/R2-Type (6916L-1579A-1580A-1581A-1582A, 6916L-1447A-1448A-1449A-1450A) – Комплект планок LED подсветки для телевизоров

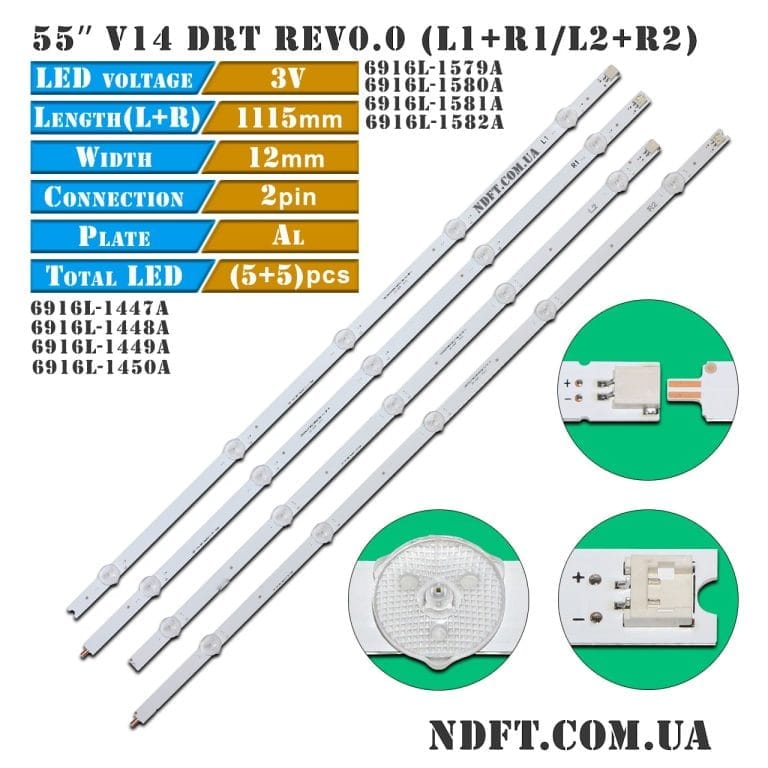

Комплект планок LED подсветки 55″ V14 DRT Rev0.0 1 L1/L2/R1/R2-Type характеристики:

• Маркировка:

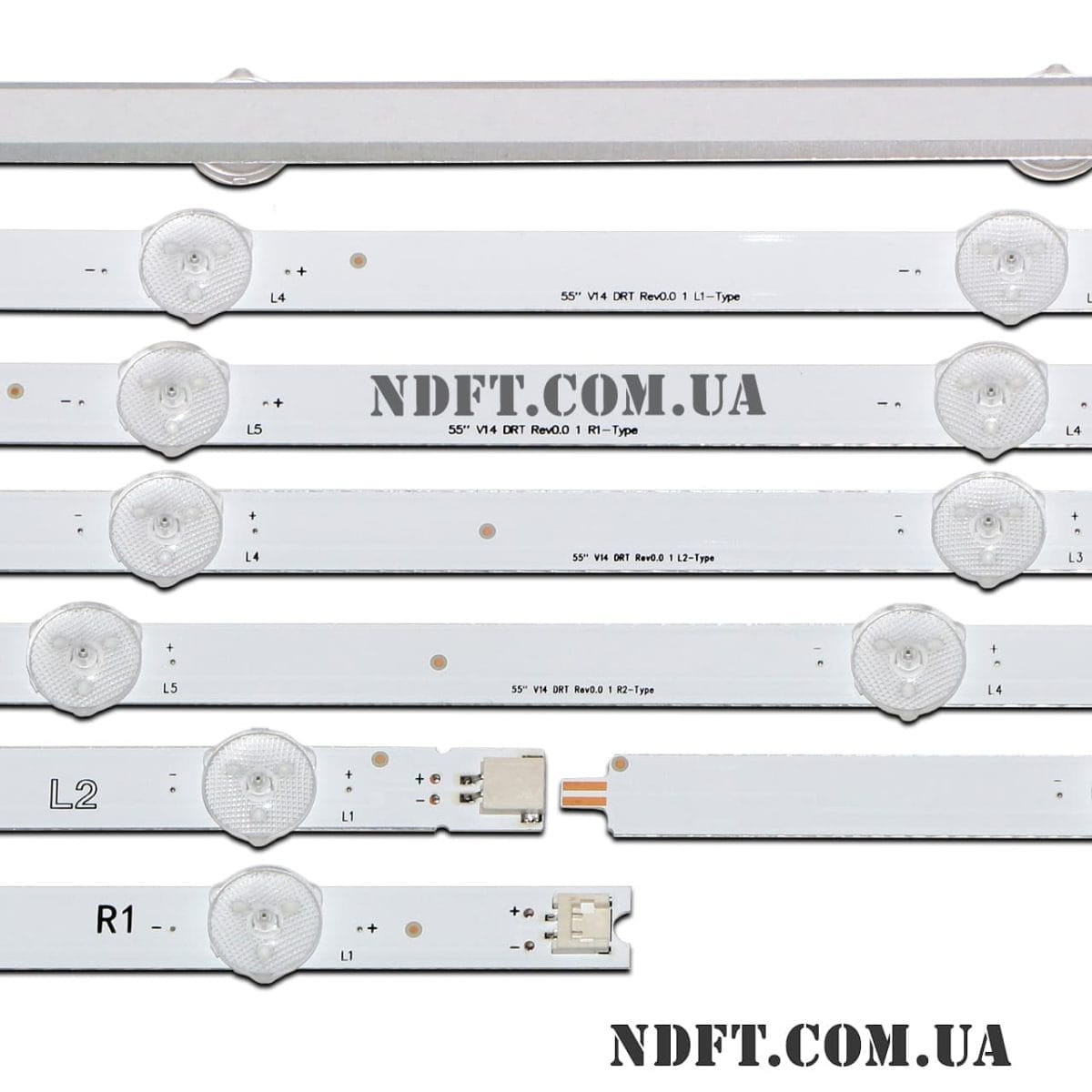

  • 55″ V14 DRT Rev0.0 1 L1-Type 6916L-1579A
  • 55″ V14 DRT Rev0.0 1 L2-Type 6916L-1580A
  • 55″ V14 DRT Rev0.0 1 R1-Type 6916L-1581A
  • 55″ V14 DRT Rev0.0 1 R2-Type 6916L-1582A
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 30 В (10S1P)
• Высота планки (подложка + линза): 12 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L1 тип: 551 мм
  • L2 тип: 527 мм
  • R1 тип: 568 мм
  • R2 тип: 599 мм
  • L+R в сборе: 1115 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • L/R тип: 5 шт.
  • L+R в сборе: 10 шт.
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов:
  • L1+R1 тип: 127-113-113-113-113-113-113-113 мм
  • L2+R2 тип: 113-113-113-113-113-113-113-127 мм
• Расстояние между центром 1-го и последнего LED: 1025 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 55″ V14 DRT Rev0.0 1 L1/L2/R1/R2-Type:

• 55″ V14 Drt Rev0.0 1 R1-Type — 6916L-1447A
• 55″ V14 Drt Rev0.0 1 R1-Type — 6916L-1449A
• 55″ V14 Drt Rev0.0 1 L2-Type — 6916L-1448A
• 55″ V14 Drt Rev0.0 1 R2-Type — 6916L-1450A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LC550DUH(PG)(F1)
• LC550DUN(PG)(A1)
• LC550DUN(PG)(P1)
• LC550DUN(PG)
• LC550DUE и других.

Совместимость с моделями телевизоров диагональю 55″:

• LG: 55LB670V, 55LA6300, 55LA6300-CA, 55GB7800-CC, 55LB730V
• Philips: 55PFH6309/88, 55PFK5209, 55PFH5209, 55PFK6309, 55PFK6309/12, 55PFH6309, 55PFT6309, 55PFH5609, 55PFT5609, 55PFT5209, 55PFT5209/12, 55PFK5199, 55PFK5199/12, 55PFT6309/12, 55PFH5609/88
• Skyworth: 55E730A и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.

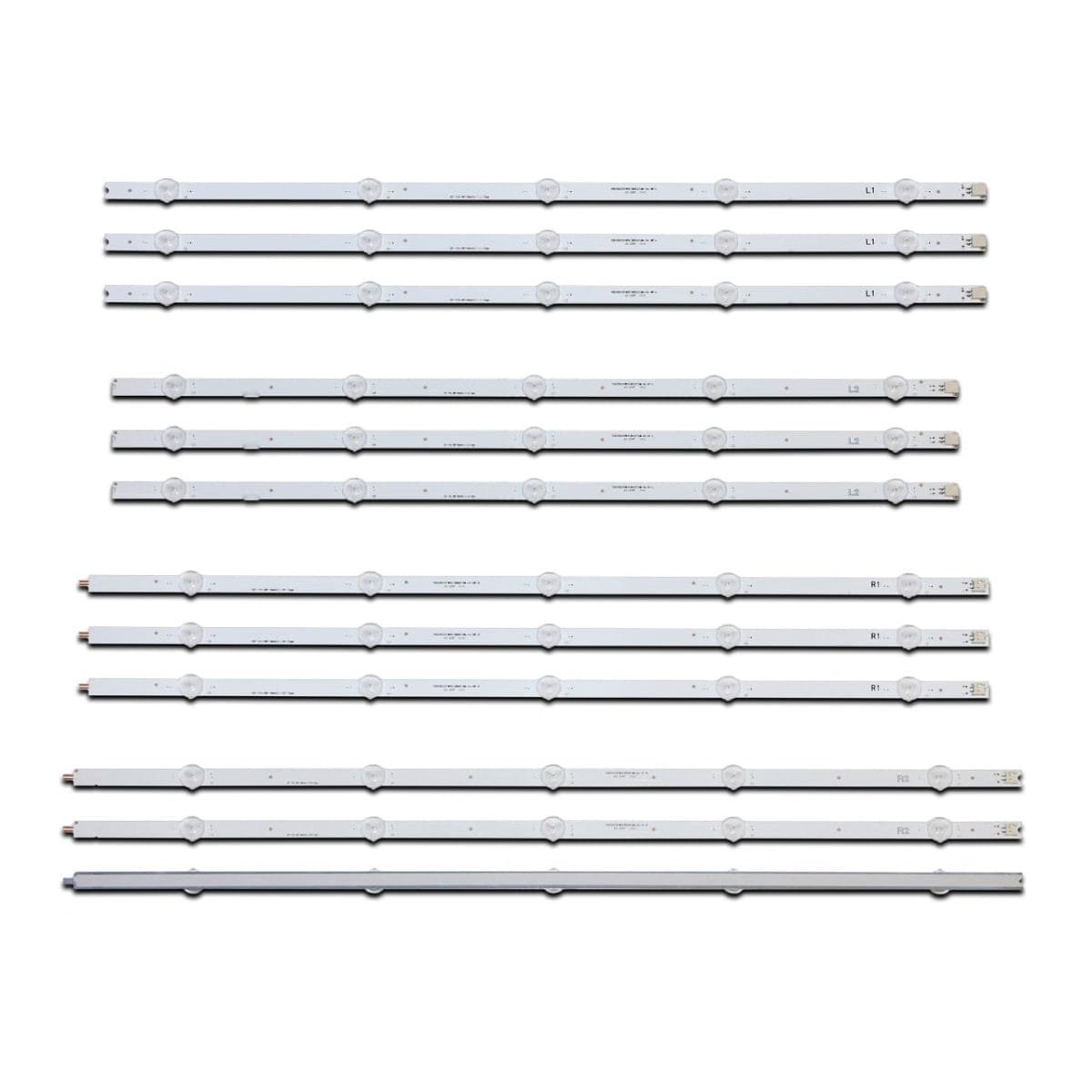

Полный комплект состоит из 12-ти планок (по 3 шт. каждого вида):

• 55″ V14 DRT Rev0.0 1 L1-Type 6916L-1579A – 3 шт.
• 55″ V14 DRT Rev0.0 1 L2-Type 6916L-1580A – 3 шт.
• 55″ V14 DRT Rev0.0 1 R1-Type 6916L-1581A – 3 шт.
• 55″ V14 DRT Rev0.0 1 R2-Type 6916L-1582A – 3 шт.

Цена указана за полный комплект из 12-ти светодиодных планок.
