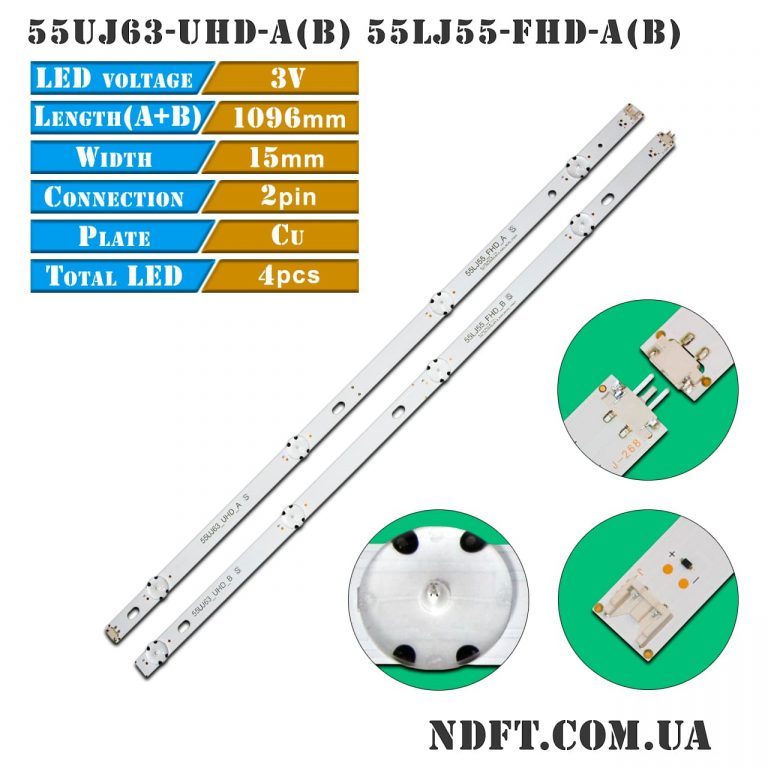

55UJ63-UHD 55LJ55-FHD (A+B) – Комплект планок LED подсветки LG 55″

55UJ63-UHD (55LJ55-FHD) основные характеристики:

• Маркировка:

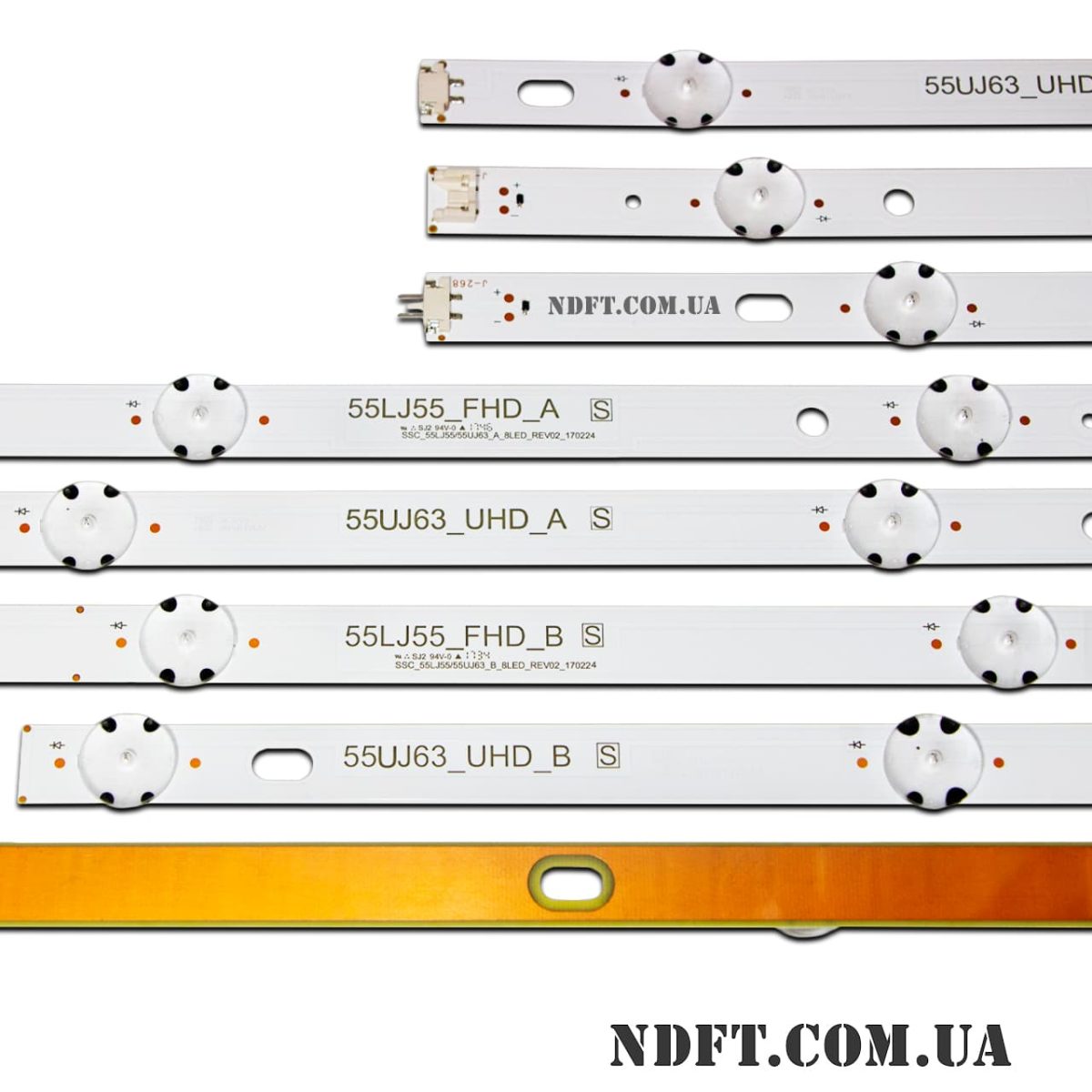

  1. SSC_55LJ55/55UJ63_A_8LED_REV02_170224, 55LJ55_FHD_A, 55UJ63_UHD_A
  2. SSC_55LJ55/55UJ63_B_8LED_REV02_170224, 55LJ55_FHD_B, 55UJ63_UHD_B
• Рабочее напряжение одного светодиода: 3 В
• Количество светодиодов на каждой планке: 4 шт.
• Диагональ экрана: 55″
• Длинна (A B): 1096
• Длинна каждой планки: 550 мм
• Ширина планок: 15 мм
• Высота планки (подложка + линза): 7 мм
• Расстояние между центрами светодиодов: 146 мм
• Количество контактов на разъеме: 2
• Тип светорассеивателя: выпуклый
• Диаметр светорассеивателя: 17 мм
• Материал подложки: фольгированный текстолит
• Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги:

• EAV63632405, EAV63632406, EAV63673005
• 55LJ55-FHD-A, 55LJ55-FHD-B
• 55LJ65_FHD_A, 55LJ65_FHD_B
• 55UJ63-UHD-A, 55UJ63-UHD-B
• AGF78738601, AGF78758101, AGF7881901
• SSC_55LJ55/55UJ63_A_8LED_REV01, SSC_55LJ55/55UJ63_B_8LED_REV01
• SSC-55LJ55-A-8LED-REV02, SSC-55LJ55-B-8LED-REV02
• SSC-55UJ63-A-8LED-REV02, SSC-55UJ63-B-8LED-REV02

Перед продажей проверяется каждая планка LED подсветки SSC-55LJ55/55UJ63 на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводящего скотча по запросу.

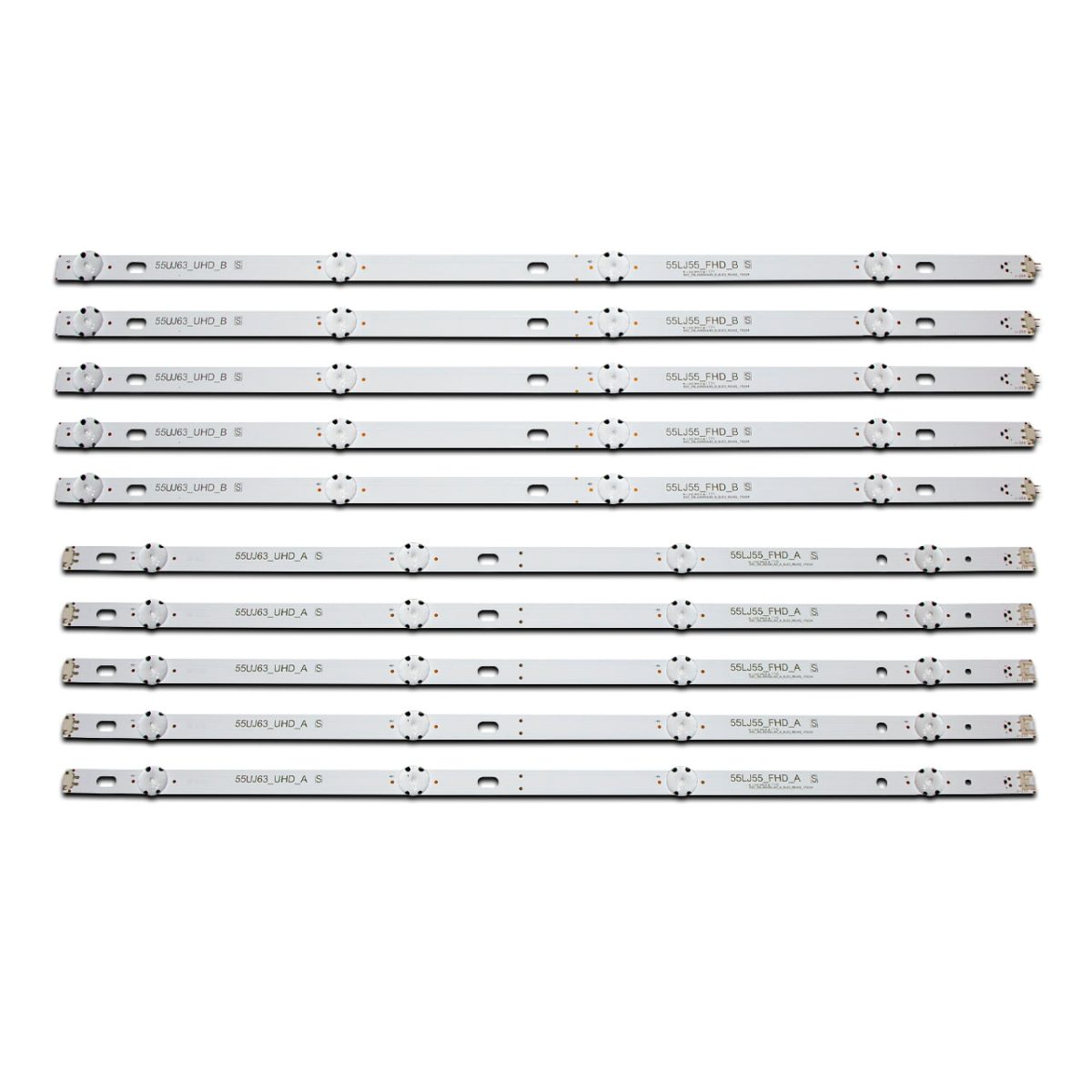

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):

• 55UJ63-UHD-A (55LJ55-FHD-A) SSC-55LJ55/55UJ63-A-8LED-REV02
• 55UJ63-UHD-B (55LJ55-FHD-B) SSC-55LJ55/55UJ63-B-8LED-REV02

Цена указана за полный комплект.

LED подсветка применяются для ремонта телевизоров в следующих матрицах (панелях):

• NC550DGG-AAFX3, NC550DGGABFX1, NC550DGGABFX2, NC550DGGABFX3, HC550DGGSLSL5, HC550DGGSLSL6, HC550DGGSLSL7, HC550DGGABSL3211, NC550DGGABFX4, NC550DGGABFX5, HC550DUNSLSL4, NC550DGGABFX6, NC550DGGABFX7, NC550DGGAAFX3, NC550DGGAAFX4, NC550DGGAAFX5, NC550DGGAAFX6,  HC550DUNSLSL6, HC550DUNSLSL7, NC550DGGAAFX1, NC550DGGAAFX2, NC550DUEAAFX1, NC550DUEAAFX2, NC550DUEAAFX3, NC550DUEAAFX4, NC550DUEAAFX5, NC550DUEAAFX6, NC550DUEAAFX7, HC550DUNSLSL, HC550DUNSLSL2, HC550DUNSLSL3, HC550DUNSLSL5, HC550DGGSLSL1, HC550DGGSLSL2, HC550DGGSLSL3, HC550DGGSLSL4, HC550DGGABSL2, HC550DGGABSL1, HC550DGGABSL4 и других.

Совместимость с моделями телевизоров LG диагональю 55″:

• LG: 55UJ630V, 55UM6950DUB, 55UJ6300-UA, 55UJ6300-UA, 55UJ6320PA, 55UJ632TTA, 55UJ633TTC, 55UJ634TTD, 55UJ634VTD, 55UJ634VZD, 55UJ630VTA, 55UJ630VZA, 55UJ6350UC, 55UJ635TDC, 55UJ635VZF, 55UJ639VZE, 55UK6100PLB, 55UJ634V, 55LJ610V, 55LJ624V, 55LJ634V, 55LJ617T, 55LV340CUB, 55LV340CZB, 55LV340HUA, 55LV341HZA, 55UJ6309, 55UJ651V, 55UJ635V, 55UJ6307, 55UJ670V, 55UJ6350, 55UJ6500, 55UJ6560, 55UJ6519, 55UJ6050, 55UJ6300, 55LJ614V, 55LJ5500, 55LJ510V, 55LJ541V, 55LJ5150, 55LH515V, 55LJ550T, 55LJ550M, 55LJ5500CA, 55LJ5500PA, 55LJ5500SA, 55LJ5500UA, 55LJ550MUB, 55LJ550TDA, 55LJ550TTA, 55LJ550VTA, 55LJ550YTA, 55LJ553TTC, 55LJ554TTA, 55LV340CCB, 55LV340CGB, 55LV340CSB, 55LJ5550SC, 55LJ5550UC, 55LJ594V, 55LJ594VZA, 55LJ595VZD, 55LJ610VTA, 55LJ610VZA, 55LJ610YTA, 55LJ6130CB, 55LJ6140PA, 55LJ614TTA, 55LJ614VZA, 55LJ617TTB, 55LJ619VTE, 55LJ622VZC, 55LJ624VZC, 55LJ6400NA, 55LJ6420NA, 55LJ6800NA, 55LV340C, 55LV340CTB, 55LV340CTD, 55LV541HTA, 55LV541HZA, 55LV560HUA, 55LV570HUA, 55LV570MUC, 55LV640SDB, 55LV640SSB, 55LV640STB, 55UJ6300-UA, 55LV640SUB, 55LV640SZB, 55LV661HZA, 55LV751HGA, 55LV761HTA, 55UJ6100JB, 55UJ6300CA, 55UJ6300SA, 55UJ6300UA, 55UJ6307ZA, 55UJ6309ZA, 55UJ630AJD, 55UJ630T, 55UJ630TDA, 55UJ630TTA, 55UJ630YTA и другими.
