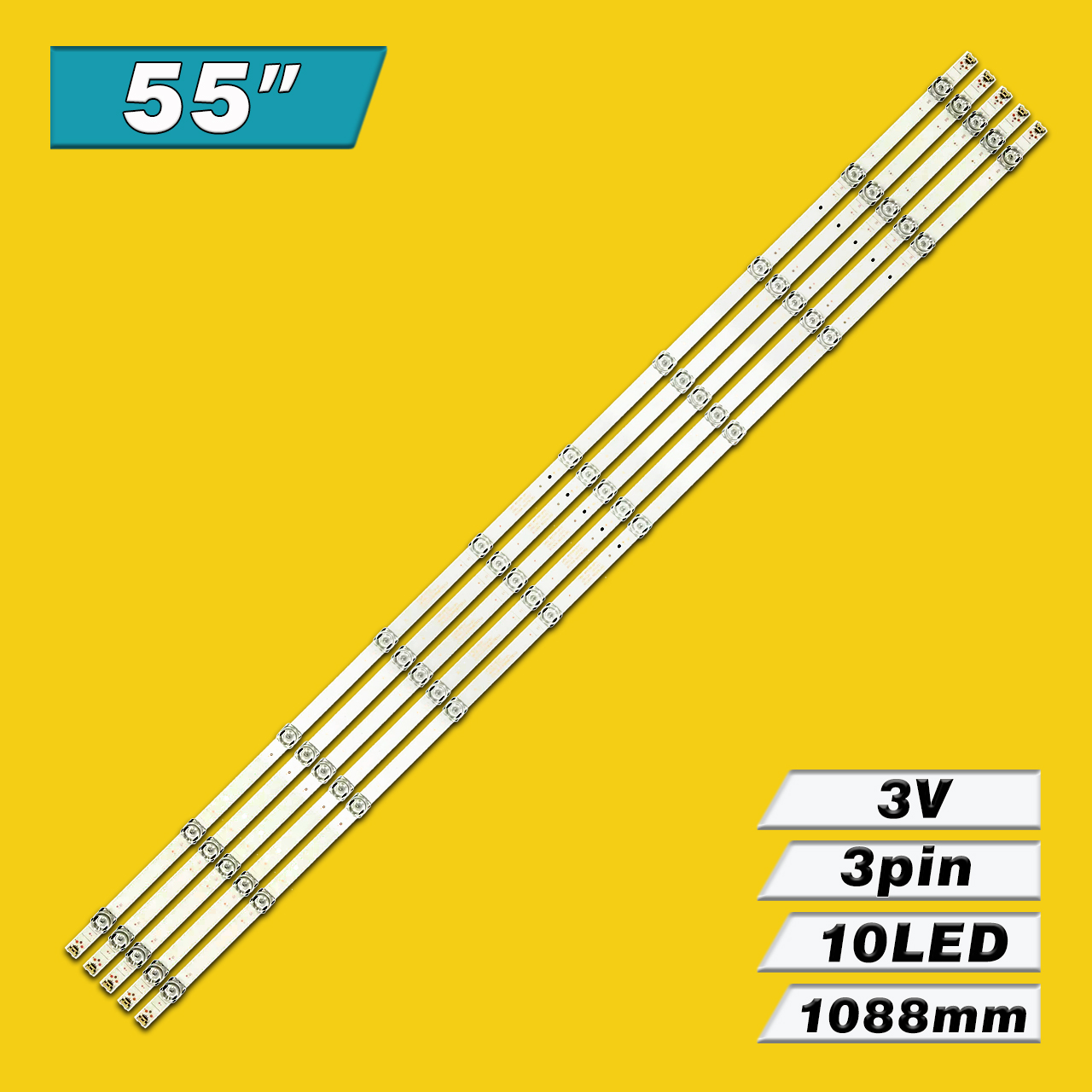

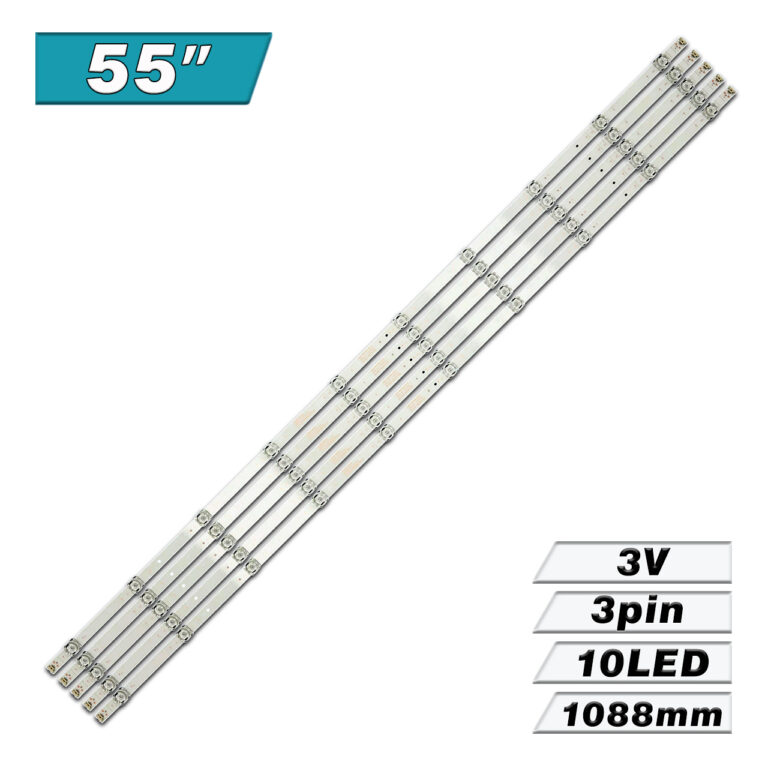

LED подсветка TV 55″ 5800-W55000-GP00 VER02.00 20200527 White Light (10LED 1088MM 3V, CRH-A5530300510B73REV1.0, SW55D10-ZC56AG-01D) – цена указана за комплект из 5-ти светодиодных планок.
Полный комплект состоит из 5-ти планок:
- 5800-W55000-GP00 VER02.00 20200527 White Light (10LED 1088MM 3V) – 5шт.
Возможна проклейка теплопроводного скотча по запросу.
Комплект планок LED подсветки 5800-W55000-GP00 VER02.00 характеристики:

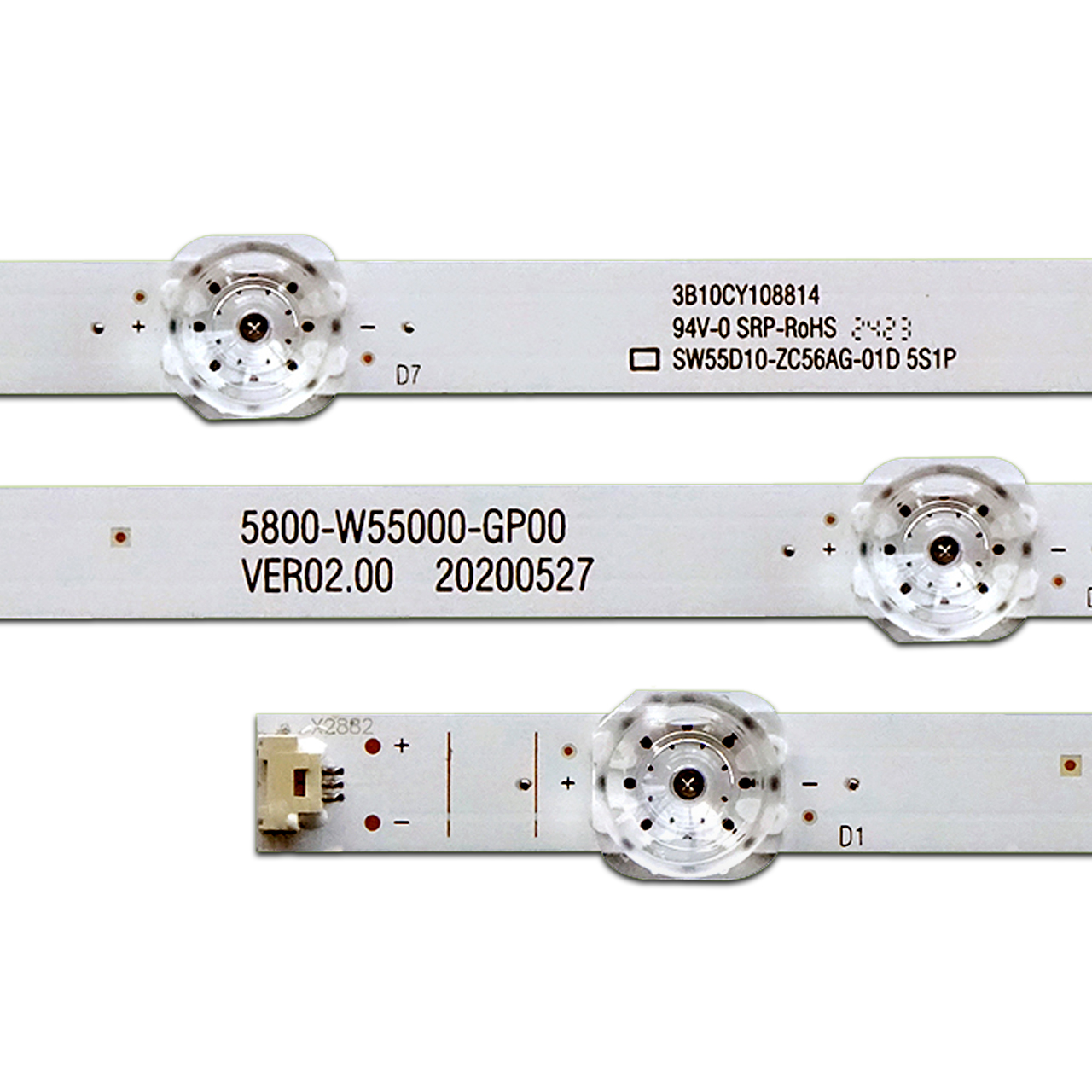

- Маркировка:
- 5800-W55000-GP00 VER02.00 20200527
- 9PAL-HG3APL-K0
- N030106-000431-001
- D-E66P10C60SZ11EA
- 55D2003V2W5C1Bx2-108814M
- Рабочее напряжение одного светодиода: 3 В (White Light / белый свет)
- Общее напряжение группы: 15 В (2×5S1P)
- Количество светодиодов на каждой планке: 10 шт. (2 группы по 5 шт.)
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: ▣17 мм
- Длина каждой планки: 1088 мм
- Количество контактов на разъеме: 2*3pin (+N−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 390-329 мм
- Расстояние между центрами светодиодов: 105-115-115-115-110-115-115-115-105 мм
- Расстояние между центром 1-го и последнего LED: 1010 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 5800-W55000-GP00 VER02.00:
- CRH-A5530300510B73REV1.0
- SW55D10-ZC56AG-01D
- 303SW550079D
- N012404-000078-002
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
Совместимость с моделями телевизоров диагональю 55″:
- Chimei: TL-55R700
- Metz: 55MUC8001Z
- Panasonic: TH-55JX650W, TH-55HX750MF
- TESLA: 55S906BUS, 55A20, TL-55R700 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
