5800-W55006-LP00, 5800-W55006-RP00 Ver4.0 (5800-W55008-LP00, 5800-W55008-RP00 Ver4.0) – Комплект планок LED подсветки для телевизоров 55″

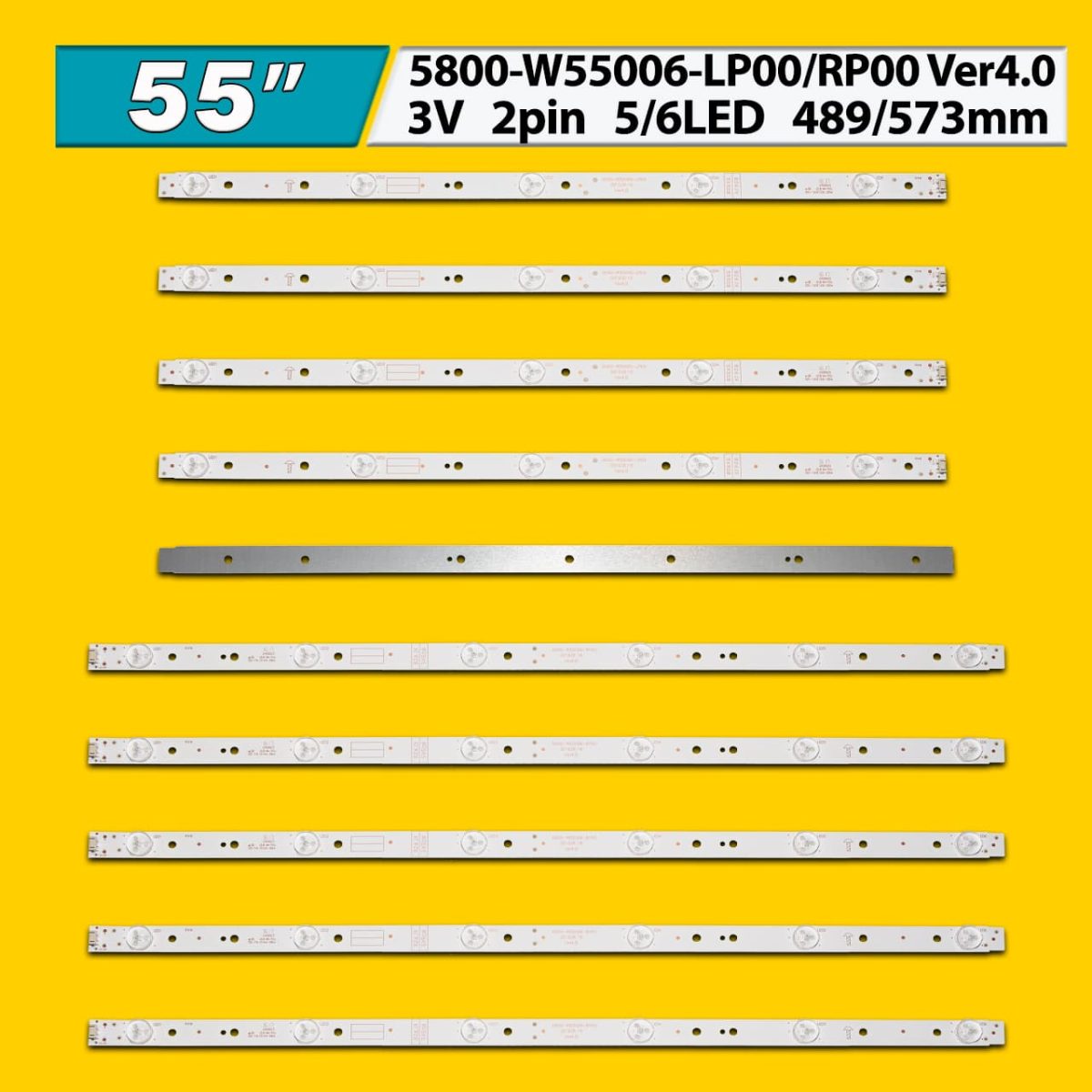

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):

• 5800-W55006-LP00 Ver4.0 (5800-W55008-LP00 Ver4.0) – 5 шт.
• 5800-W55006-RP00 Ver4.0 (5800-W55008-RP00 Ver4.0) – 5 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.

Возможна проклейка теплопроводного скотча по запросу.

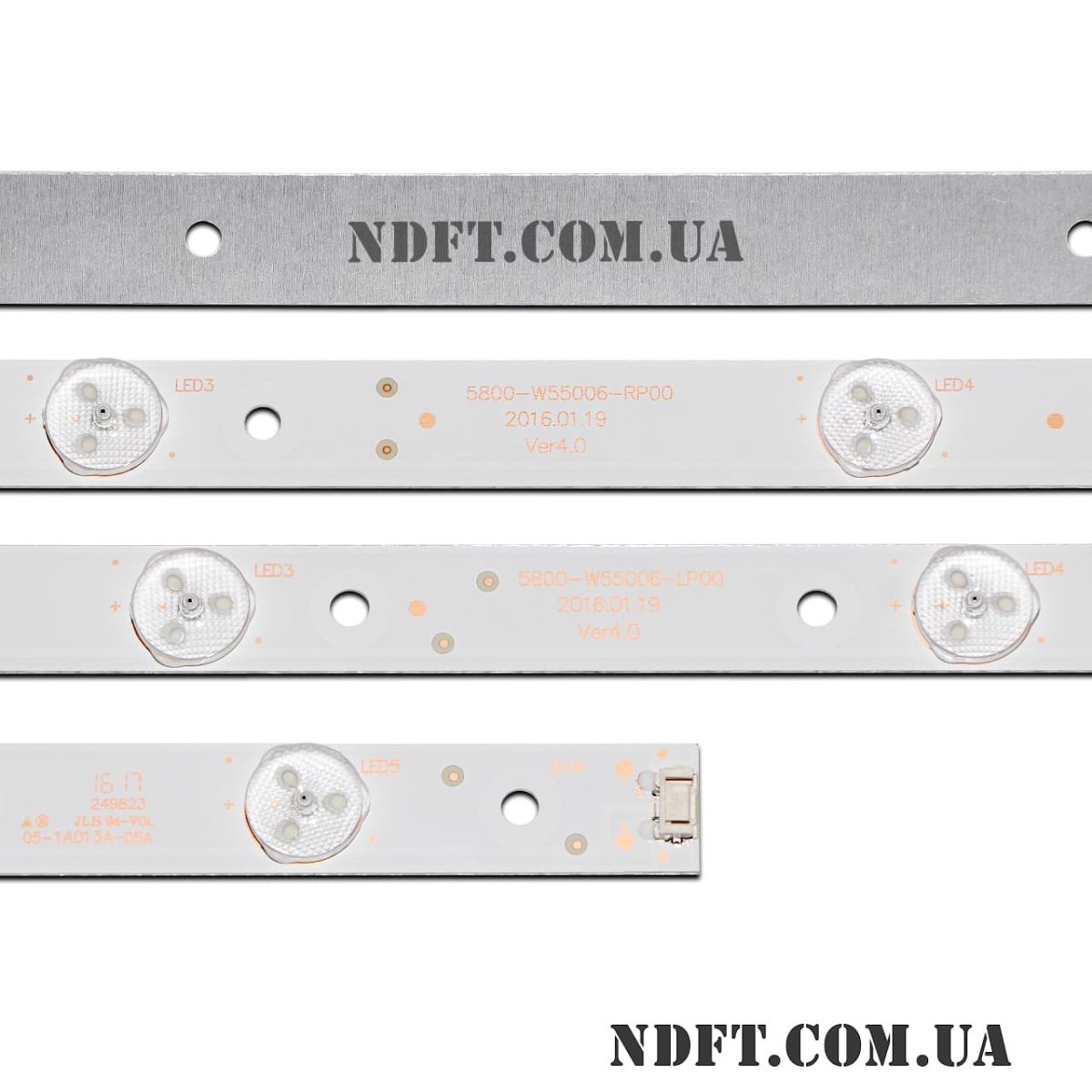

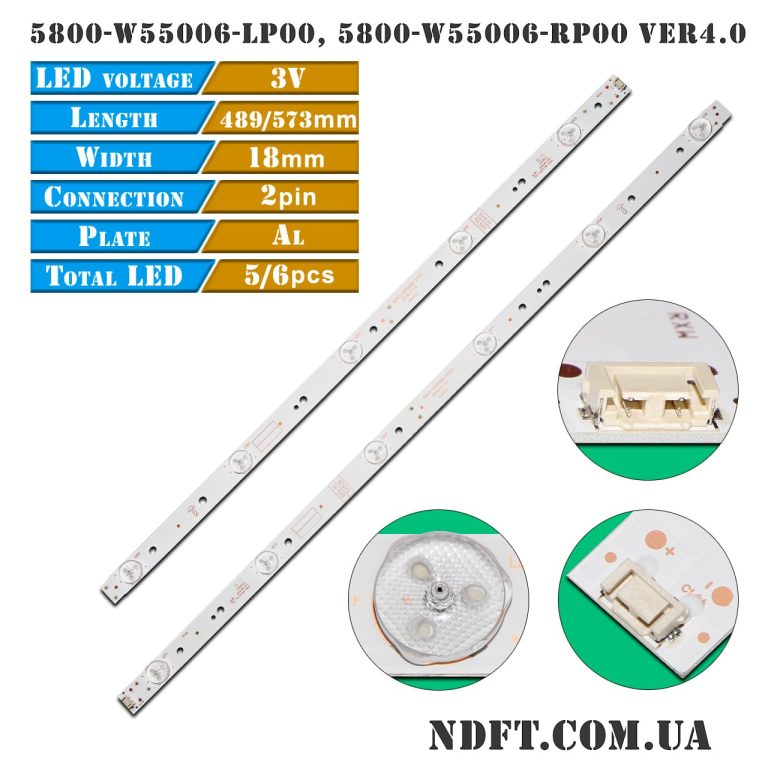

Комплект планок LED подсветки 5800-W55006-LP00 Ver4.0, 5800-W55006-RP00 Ver4.0 характеристики:

• Маркировка:
  • 5800-W55006-LP00 Ver4.0
  • 5800-W55006-RP00 Ver4.0
  • 05-1A013A-05A
  • 05-1A-014A-06A
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки:
  • L тип: 15 В (5S1P)
  • R тип: 18 В (6S1P)
• Количество светодиодов на каждой планке:
  • L тип: 5 шт.
  • R тип: 6 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L тип: 489 мм
  • R тип: 573 мм
• Количество контактов на разъеме: 2
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L тип: 47-88-7-66-62-73-7-73 мм
  • R тип: 31-7-65-105-117-16-7-82-47 мм
• Расстояние между центрами светодиодов: 103,5 мм
• Расстояние между центром 1-го и последнего LED:
  • L тип: 414 мм
  • R тип: 517 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 5800-W55006-LP00 Ver4.0, 5800-W55006-RP00 Ver4.0:

• 5800-W55008-LP00 Ver4.0
• 5800-W55008-RP00 Ver4.0
• 5800-W55009-LP00 SW55D05A-ZC21AG-02 (470mm, отличается расположение крепежных отверстий, 4L+4R)
• 5800-W55009-RP00 SW55D06B-ZC21AG-02 (590mm, отличается расположение крепежных отверстий, 4L+4R)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• HV550FHB-N20
• LC550EGY-SJM2
• RDL550WY(LD0-400)(14) и других.

Совместимость с моделями телевизоров диагональю 55″:

• Daewoo: 55H2000
• Heran: HC-55NA1
• Panasonic: TH-55E300W
• Philco: PH55E20DSGW, PH55E20DSGWA
• Sencor: SLE55US500
• Skyworth: 55E5600
• Toshiba: 55L3650A и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
