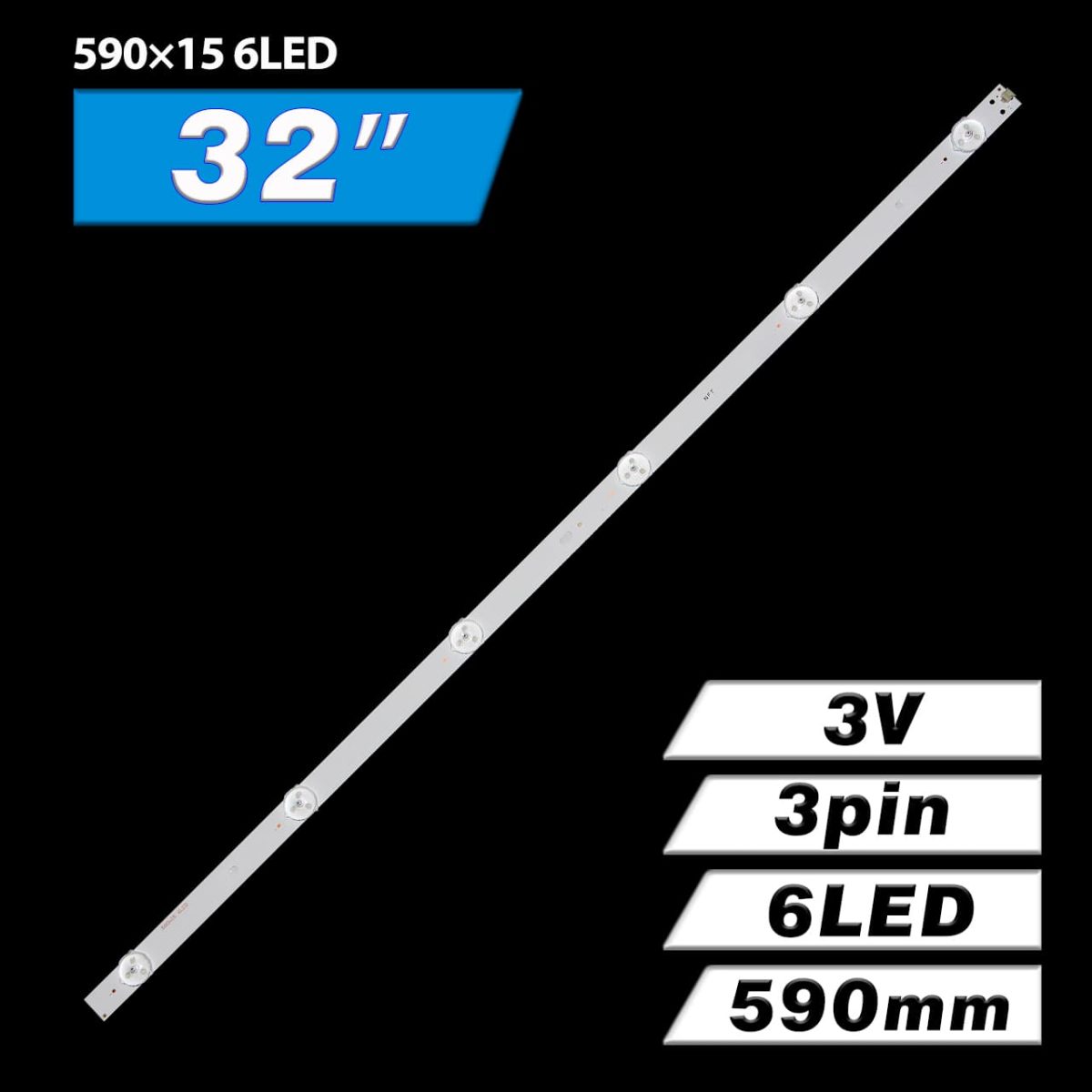

590×15mm 6LED/3V – Планка LED подсветки для телевизоров 32″

Артикул: 1460452

140.00 грн.

140.00 грн.

В наличии

Полный комплект состоит из одной планки:

  • 590×15 6LED 3V – 1 шт.

Цена указана за одну светодиодную планку.

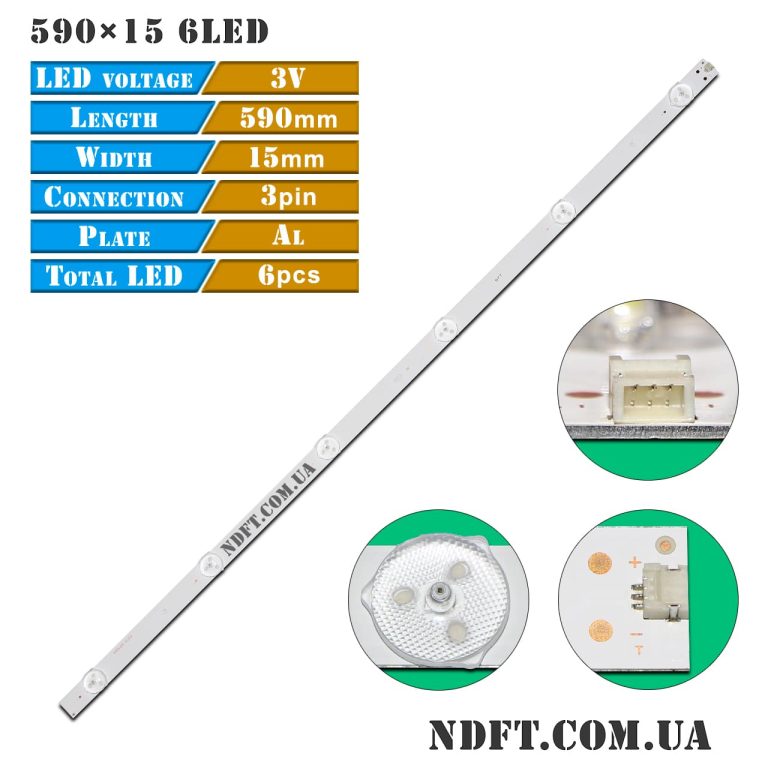

Планка LED подсветки 590×15 6LED 3V характеристики:

  • Маркировка: 590×15 6LED
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 18В (6S1P)
  • Количество светодиодов на планке: 6 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 32″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 590 мм
  • Количество контактов на разъеме: 3

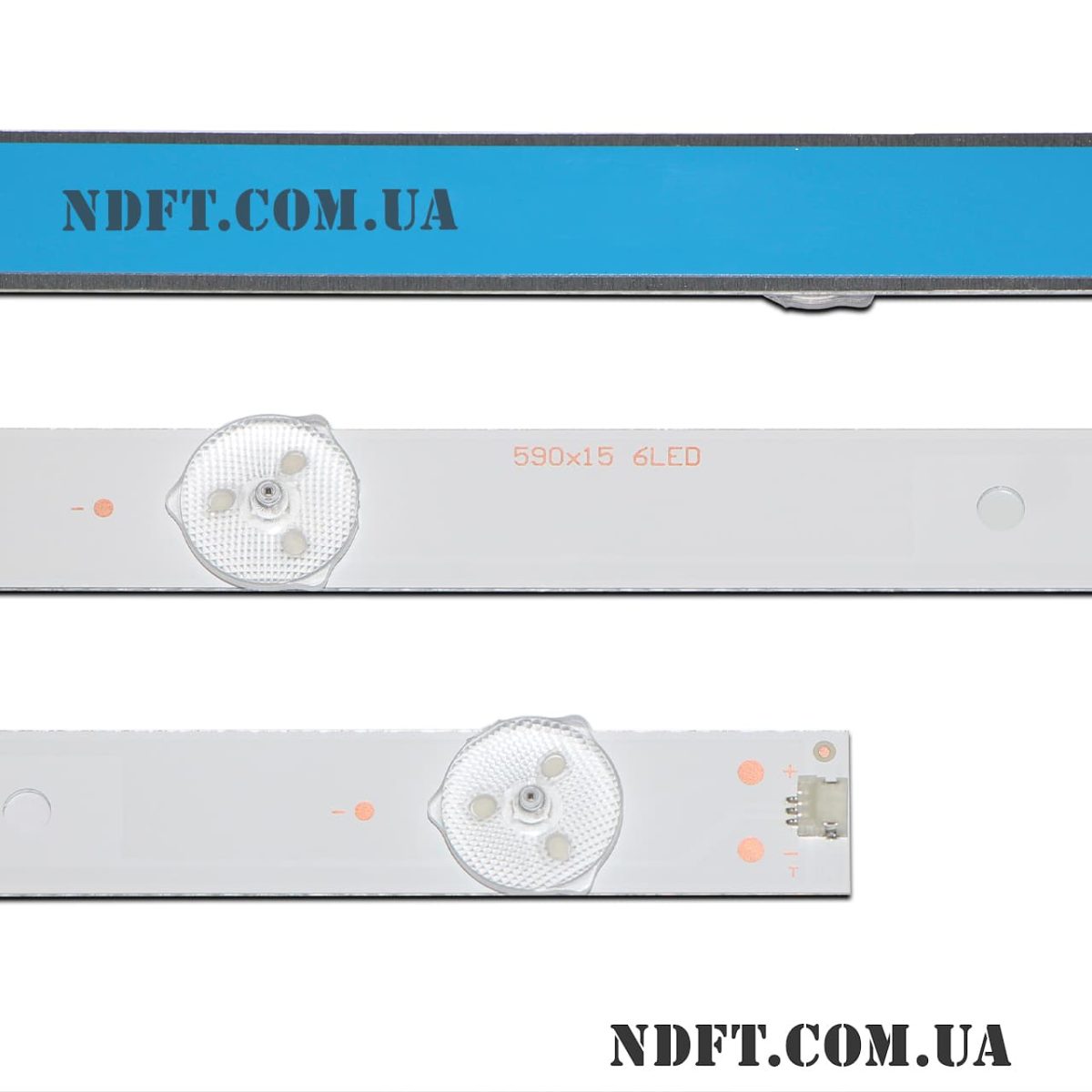

  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами крепежных отверстий: 214 мм
  • Расстояние между центрами светодиодов: 107 мм
  • Расстояние между центром 1-го и последнего LED: 535 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 15 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги 590×15 6LED 3V:

  • JL.D32061330-003BS-M (шаг: 108 мм, отличается полярность на разъёме)
  • JL.D32061330-003CS-M (шаг: 108 мм, отличается полярность на разъёме)
  • SVH_320AQ9_REV00_RJW1_6LEDX2_161123 (шаг: 108 мм, отличается полярность на разъёме)
  • CRH-BK32H823030T02067B2-REV1.1 (шаг: 108 мм, отличается полярность на разъёме)
  • 32_HD315DH-E72_2X6_3030C_6S1P (шаг: 108 мм, отличается полярность на разъёме)

Совместимость с моделями телевизоров диагональю 42″:

  • Dexp: H32D8100H
  • Doffler: 32CH59-T2, 32DHS69
  • Hisense: 32N2170HW, LED32N2000, H32N2100S, LED32K3100, LED32K1800 и другими.

Рекомендации по установке в качестве аналога планок 590×15 6LED 3V:

  1. Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
    • форма линзы;
    • число светодиодов на планке;
    • вольтаж одного светодиода;
    • длина планки;
    • общее напряжение всей планки или группы светодиодов;
    • последовательное или параллельно-последовательное соединение групп светодиодов.
  2. Если не совпадают крепежные отверстиярешается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках 590×15 6LED 3V уже нанесен двухсторонний теплопроводный скотч.
  3. Если отличается разъем:  подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
  4. Если отличается полярность на разъеме: решается заменой местами проводов в штекере разъёма.
  5. Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
  6. Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
