Цена указана за одну светодиодную планку 600×15 7LED 3V.

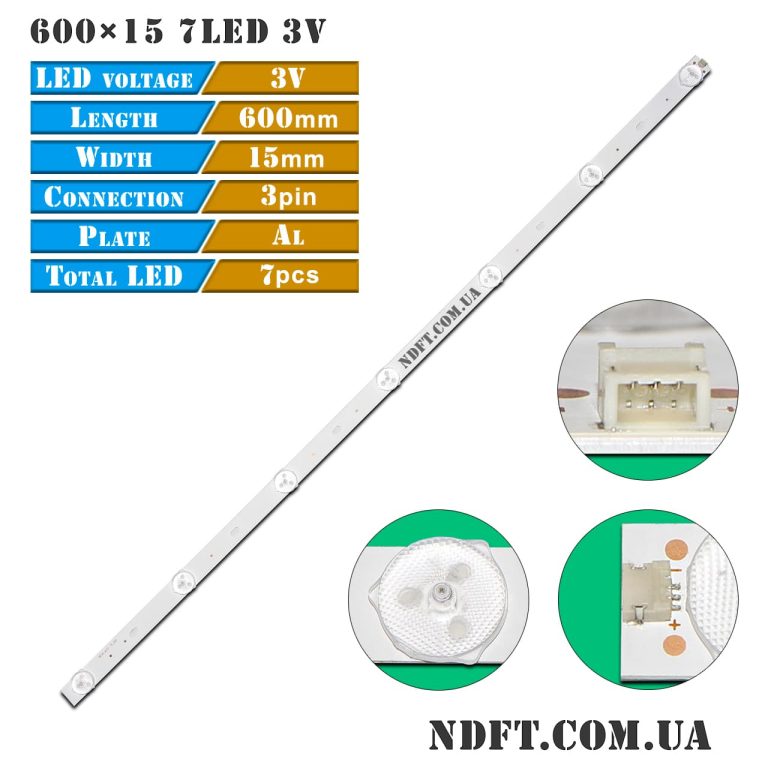

Комплект планок LED подсветки 600×15 7LED 3V характеристики:
- Маркировка:
- 600×15 7LED 3V
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 21 В (7S1P)
- Количество светодиодов на каждой планке: 7 шт.
- Высота планки (подложка + линза): 7 мм

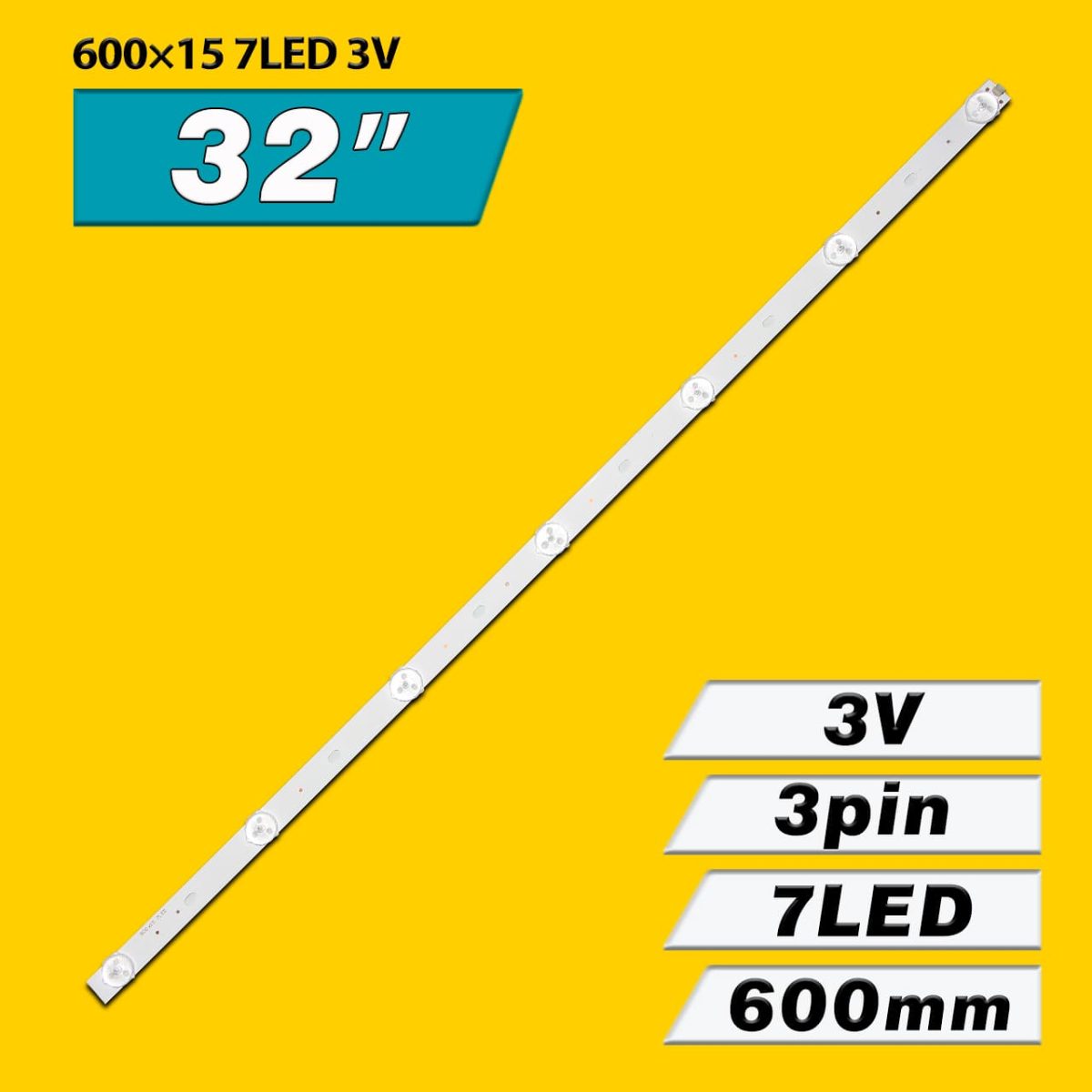

- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 600 мм
- Количество контактов на разъеме: 3
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 95 мм
- Расстояние между центром 1-го и последнего LED: 570 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 15 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Рекомендации по установке в качестве аналога планок 600×15mm 7LED 3V:
- Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
- форма линзы;
- число светодиодов на планке;
- вольтаж одного светодиода;
- длина планки;
- общее напряжение всей планки или группы светодиодов;
- последовательное или параллельно-последовательное соединение групп светодиодов.
- Если не совпадают крепежные отверстия: решается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках 600×15mm 7LED 3V уже нанесен двухсторонний теплопроводный скотч.
- Если отличается разъем: решается подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
- Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
- Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.
